Гідросепаратор “аджибай”

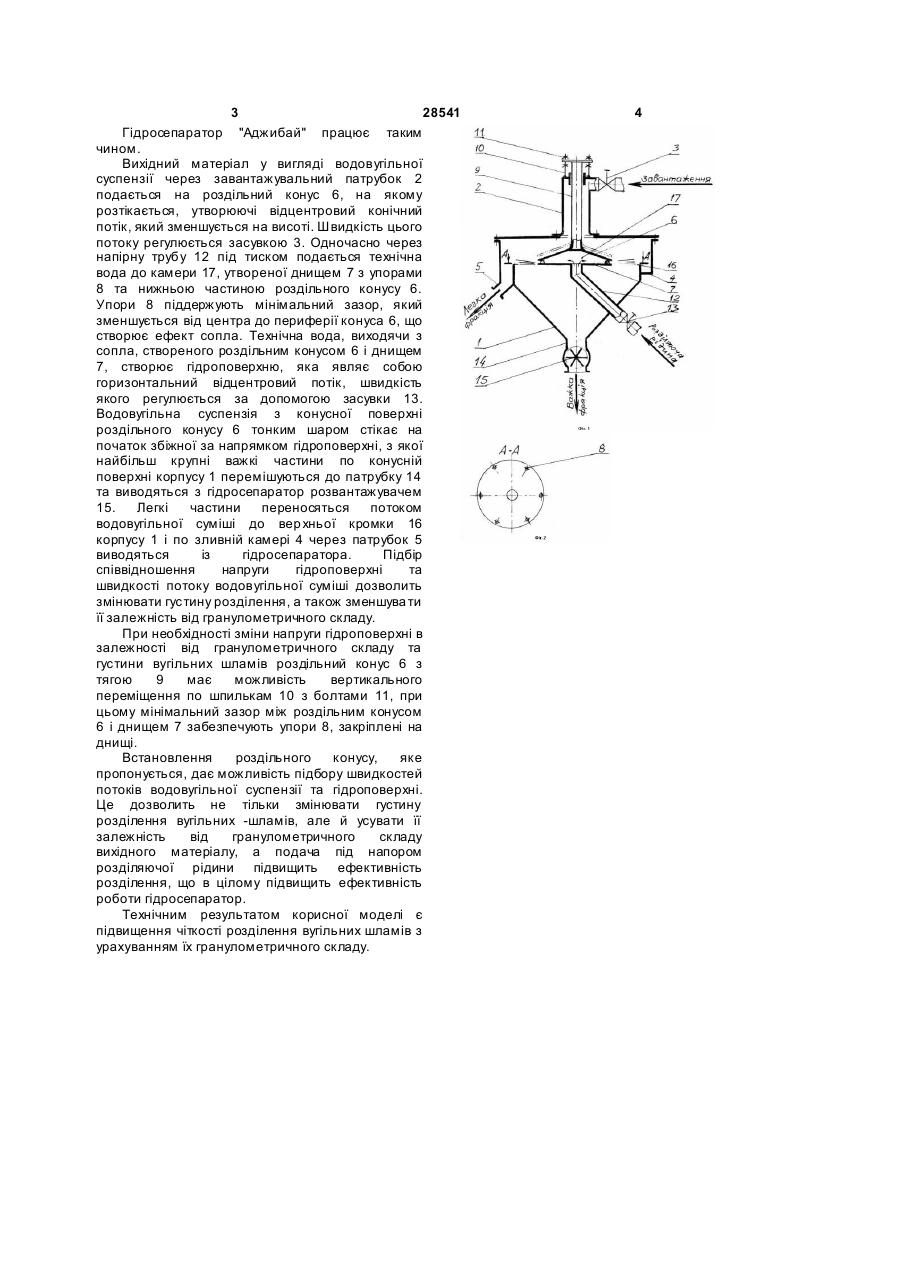

Гідросепаратор, що містить корпус, розміщений коаксіально корпусу завантажувальний пристрій, зливну камеру, встановлену по периметру верхньої частини корпусу, роздільний конус з днищем, встановленим у зливній камері з зазором і розміщеним в одній площині з верхньою кромкою корпусу, який відрізняється тим, що роздільний конус встановлений з можливістю вертикального переміщення, а днище роздільного конусу обладнане упорами та напірною трубою. (19) (21) u200709489 (22) 21.08.2007 (24) 10.12.2007 (72) ПОЛУЛЯХ ОЛЕКСАНДР ДАНИЛОВИЧ, UA, ПОЛУЛЯХ ДАНИЛО ОЛЕКСАНДРОВИЧ, U A, КОЧЕШКОВ БОРИС ОЛЕКСІЙОВИЧ, UA, БЕРЛІН АДОЛЬФ МАТУСОВИЧ, U A (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ТА ПРОЕКТНОКОНСТРУКТОРСЬКИЙ ІНСТИТУТ ПО ЗБАГ АЧЕННЮ ТА БРИКЕТУВАННЮ ВУГІЛЛЯ "УКРНДІВУГЛЕЗБАГАЧЕННЯ", UA 3 28541 Гідросепаратор "Аджибай" працює таким чином. Вихідний матеріал у вигляді водовугільної суспензії через завантажувальний патрубок 2 подається на роздільний конус 6, на якому розтікається, утворюючі відцентровий конічний потік, який зменшується на висоті. Швидкість цього потоку регулюється засувкою 3. Одночасно через напірну трубу 12 під тиском подається технічна вода до камери 17, утвореної днищем 7 з упорами 8 та нижньою частиною роздільного конусу 6. Упори 8 піддержують мінімальний зазор, який зменшується від центра до периферії конуса 6, що створює ефект сопла. Технічна вода, виходячи з сопла, створеного роздільним конусом 6 і днищем 7, створює гідроповерхню, яка являє собою горизонтальний відцентровий потік, швидкість якого регулюється за допомогою засувки 13. Водовугільна суспензія з конусної поверхні роздільного конусу 6 тонким шаром стікає на початок збіжної за напрямком гідроповерхні, з якої найбільш крупні важкі частини по конусній поверхні корпусу 1 перемішуються до патрубку 14 та виводяться з гідросепаратор розвантажувачем 15. Легкі частини переносяться потоком водовугільної суміші до вер хньої кромки 16 корпусу 1 і по зливній камері 4 через патрубок 5 виводяться із гідросепаратора. Підбір співвідношення напруги гідроповерхні та швидкості потоку водовугільної суміші дозволить змінювати густину розділення, а також зменшува ти її залежність від гранулометричного складу. При необхідності зміни напруги гідроповерхні в залежності від гранулометричного складу та густини вугільних шламів роздільний конус 6 з тягою 9 має можливість вертикального переміщення по шпилькам 10 з болтами 11, при цьому мінімальний зазор між роздільним конусом 6 і днищем 7 забезпечують упори 8, закріплені на днищі. Встановлення роздільного конусу, яке пропонується, дає можливість підбору швидкостей потоків водовугільної суспензії та гідроповерхні. Це дозволить не тільки змінювати густину розділення вугільних -шламів, але й усувати її залежність від гранулометричного складу вихідного матеріалу, а подача під напором розділяючої рідини підвищить ефективність розділення, що в цілому підвищить ефективність роботи гідросепаратор. Технічним результатом корисної моделі є підвищення чіткості розділення вугільних шламів з урахуванням їх гранулометричного складу. 4
