Гідросівалка олега коновала

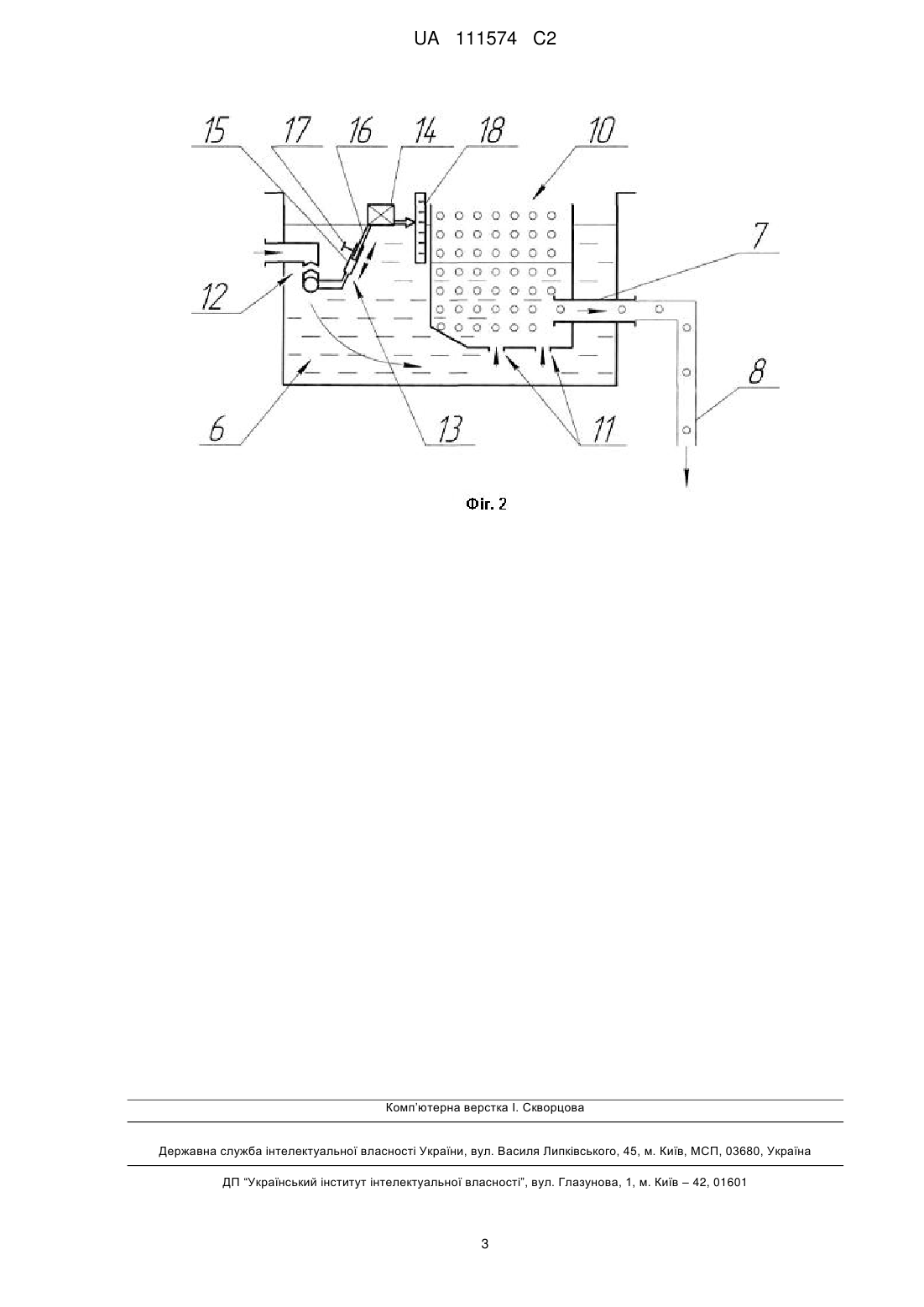

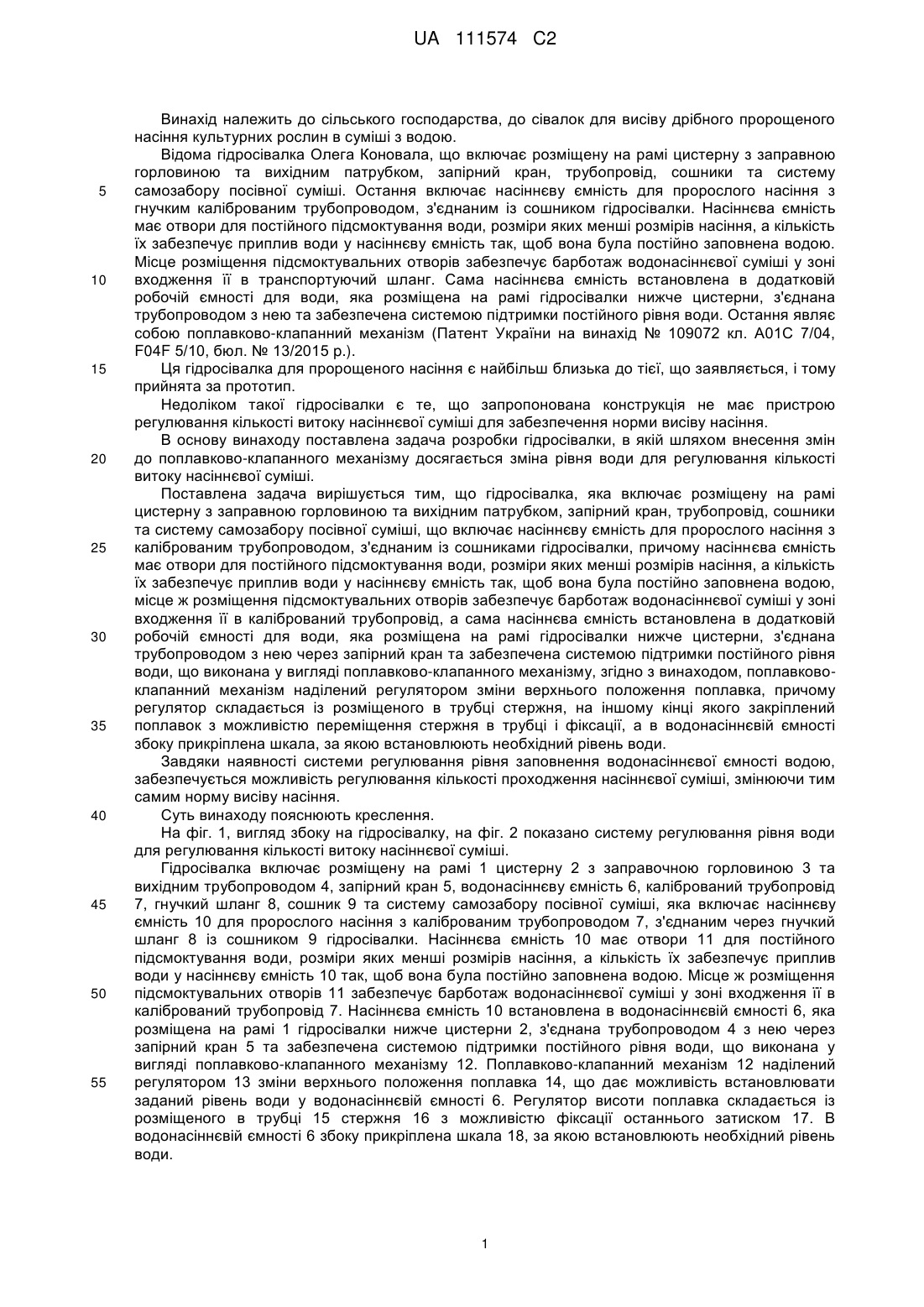

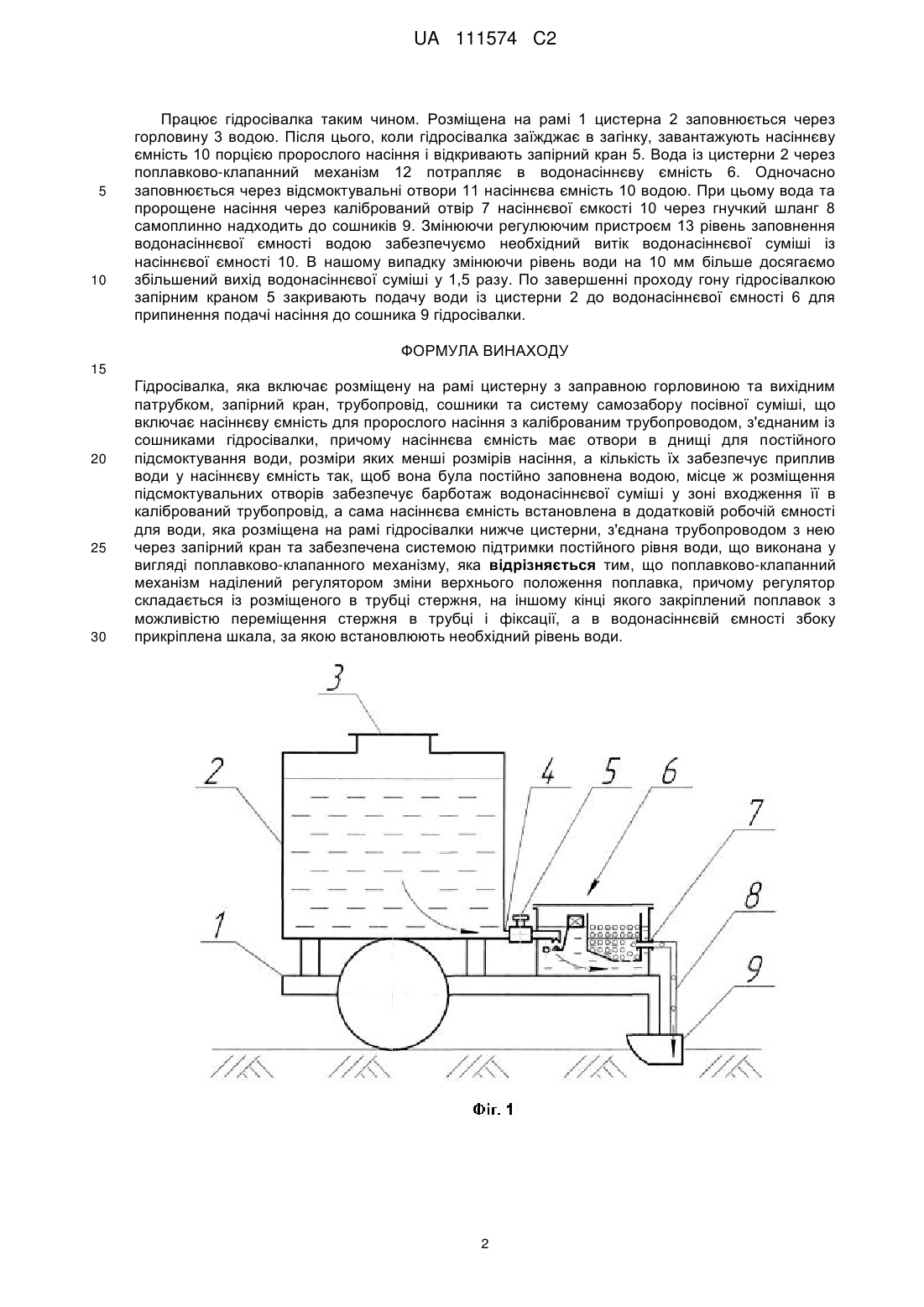

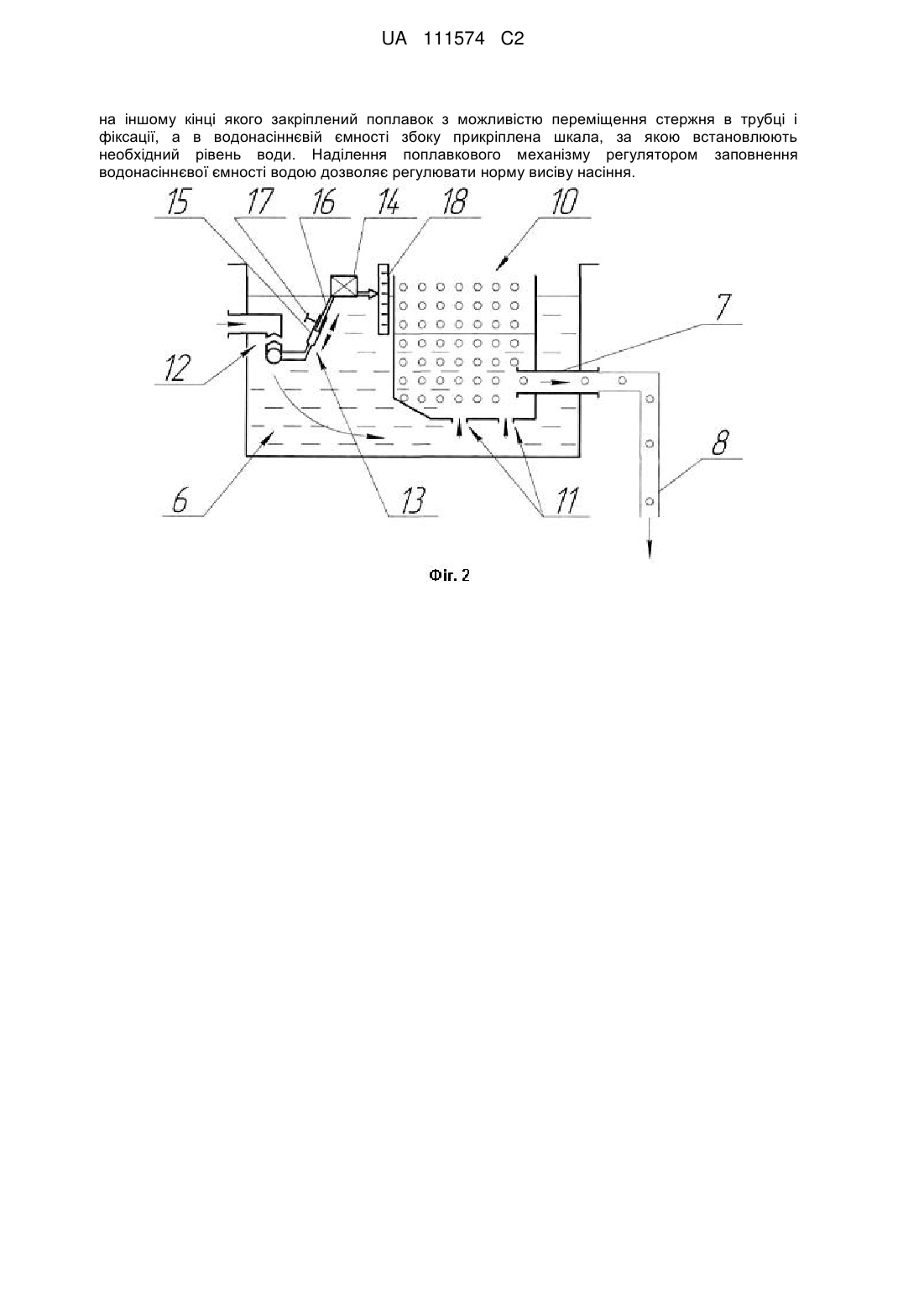

Реферат: Гідросівалка включає розміщену на рамі цистерну з заправною горловиною та вихідним патрубком, запірний кран, трубопровід, сошники та систему самозабору посівної суміші, що включає насіннєву ємність для пророслого насіння з каліброваним трубопроводом, з'єднаним із сошниками гідросівалки, а насіннєва ємність має отвори в днищі для постійного підсмоктування води, розміри яких менші розмірів насіння, а кількість їх забезпечує приплив води у насіннєву ємність так, щоб вона була постійно заповнена водою, місце ж розміщення підсмоктувальних отворів забезпечує барботаж водонасіннєвої суміші у зоні входження її в калібрований трубопровід, а сама насіннєва ємність встановлена в додатковій робочій ємності для води, яка розміщена на рамі гідросівалки нижче цистерни, з'єднана трубопроводом з нею через запірний кран та забезпечена системою підтримки постійного рівня води, що виконана у вигляді поплавково-клапанного механізму. Поплавково-клапанний механізм наділений регулятором зміни верхнього положення поплавка. Регулятор складається із розміщеного в трубці стержня, UA 111574 C2 (12) UA 111574 C2 на іншому кінці якого закріплений поплавок з можливістю переміщення стержня в трубці і фіксації, а в водонасіннєвій ємності збоку прикріплена шкала, за якою встановлюють необхідний рівень води. Наділення поплавкового механізму регулятором заповнення водонасіннєвої ємності водою дозволяє регулювати норму висіву насіння. UA 111574 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сільського господарства, до сівалок для висіву дрібного пророщеного насіння культурних рослин в суміші з водою. Відома гідросівалка Олега Коновала, що включає розміщену на рамі цистерну з заправною горловиною та вихідним патрубком, запірний кран, трубопровід, сошники та систему самозабору посівної суміші. Остання включає насіннєву ємність для пророслого насіння з гнучким каліброваним трубопроводом, з'єднаним із сошником гідросівалки. Насіннєва ємність має отвори для постійного підсмоктування води, розміри яких менші розмірів насіння, а кількість їх забезпечує приплив води у насіннєву ємність так, щоб вона була постійно заповнена водою. Місце розміщення підсмоктувальних отворів забезпечує барботаж водонасіннєвої суміші у зоні входження її в транспортуючий шланг. Сама насіннєва ємність встановлена в додатковій робочій ємності для води, яка розміщена на рамі гідросівалки нижче цистерни, з'єднана трубопроводом з нею та забезпечена системою підтримки постійного рівня води. Остання являє собою поплавково-клапанний механізм (Патент України на винахід № 109072 кл. А01С 7/04, F04F 5/10, бюл. № 13/2015 p.). Ця гідросівалка для пророщеного насіння є найбільш близька до тієї, що заявляється, і тому прийнята за прототип. Недоліком такої гідросівалки є те, що запропонована конструкція не має пристрою регулювання кількості витоку насіннєвої суміші для забезпечення норми висіву насіння. В основу винаходу поставлена задача розробки гідросівалки, в якій шляхом внесення змін до поплавково-клапанного механізму досягається зміна рівня води для регулювання кількості витоку насіннєвої суміші. Поставлена задача вирішується тим, що гідросівалка, яка включає розміщену на рамі цистерну з заправною горловиною та вихідним патрубком, запірний кран, трубопровід, сошники та систему самозабору посівної суміші, що включає насіннєву ємність для пророслого насіння з каліброваним трубопроводом, з'єднаним із сошниками гідросівалки, причому насіннєва ємність має отвори для постійного підсмоктування води, розміри яких менші розмірів насіння, а кількість їх забезпечує приплив води у насіннєву ємність так, щоб вона була постійно заповнена водою, місце ж розміщення підсмоктувальних отворів забезпечує барботаж водонасіннєвої суміші у зоні входження її в калібрований трубопровід, а сама насіннєва ємність встановлена в додатковій робочій ємності для води, яка розміщена на рамі гідросівалки нижче цистерни, з'єднана трубопроводом з нею через запірний кран та забезпечена системою підтримки постійного рівня води, що виконана у вигляді поплавково-клапанного механізму, згідно з винаходом, поплавковоклапанний механізм наділений регулятором зміни верхнього положення поплавка, причому регулятор складається із розміщеного в трубці стержня, на іншому кінці якого закріплений поплавок з можливістю переміщення стержня в трубці і фіксації, а в водонасіннєвій ємності збоку прикріплена шкала, за якою встановлюють необхідний рівень води. Завдяки наявності системи регулювання рівня заповнення водонасіннєвої ємності водою, забезпечується можливість регулювання кількості проходження насіннєвої суміші, змінюючи тим самим норму висіву насіння. Суть винаходу пояснюють креслення. На фіг. 1, вигляд збоку на гідросівалку, на фіг. 2 показано систему регулювання рівня води для регулювання кількості витоку насіннєвої суміші. Гідросівалка включає розміщену на рамі 1 цистерну 2 з заправочною горловиною 3 та вихідним трубопроводом 4, запірний кран 5, водонасіннєву ємність 6, калібрований трубопровід 7, гнучкий шланг 8, сошник 9 та систему самозабору посівної суміші, яка включає насіннєву ємність 10 для пророслого насіння з каліброваним трубопроводом 7, з'єднаним через гнучкий шланг 8 із сошником 9 гідросівалки. Насіннєва ємність 10 має отвори 11 для постійного підсмоктування води, розміри яких менші розмірів насіння, а кількість їх забезпечує приплив води у насіннєву ємність 10 так, щоб вона була постійно заповнена водою. Місце ж розміщення підсмоктувальних отворів 11 забезпечує барботаж водонасіннєвої суміші у зоні входження її в калібрований трубопровід 7. Насіннєва ємність 10 встановлена в водонасіннєвій ємності 6, яка розміщена на рамі 1 гідросівалки нижче цистерни 2, з'єднана трубопроводом 4 з нею через запірний кран 5 та забезпечена системою підтримки постійного рівня води, що виконана у вигляді поплавково-клапанного механізму 12. Поплавково-клапанний механізм 12 наділений регулятором 13 зміни верхнього положення поплавка 14, що дає можливість встановлювати заданий рівень води у водонасіннєвій ємності 6. Регулятор висоти поплавка складається із розміщеного в трубці 15 стержня 16 з можливістю фіксації останнього затиском 17. В водонасіннєвій ємності 6 збоку прикріплена шкала 18, за якою встановлюють необхідний рівень води. 1 UA 111574 C2 5 10 Працює гідросівалка таким чином. Розміщена на рамі 1 цистерна 2 заповнюється через горловину 3 водою. Після цього, коли гідросівалка заїжджає в загінку, завантажують насіннєву ємність 10 порцією пророслого насіння і відкривають запірний кран 5. Вода із цистерни 2 через поплавково-клапанний механізм 12 потрапляє в водонасіннєву ємність 6. Одночасно заповнюється через відсмоктувальні отвори 11 насіннєва ємність 10 водою. При цьому вода та пророщене насіння через калібрований отвір 7 насіннєвої ємкості 10 через гнучкий шланг 8 самоплинно надходить до сошників 9. Змінюючи регулюючим пристроєм 13 рівень заповнення водонасіннєвої ємності водою забезпечуємо необхідний витік водонасіннєвої суміші із насіннєвої ємності 10. В нашому випадку змінюючи рівень води на 10 мм більше досягаємо збільшений вихід водонасіннєвої суміші у 1,5 разу. По завершенні проходу гону гідросівалкою запірним краном 5 закривають подачу води із цистерни 2 до водонасіннєвої ємності 6 для припинення подачі насіння до сошника 9 гідросівалки. ФОРМУЛА ВИНАХОДУ 15 20 25 30 Гідросівалка, яка включає розміщену на рамі цистерну з заправною горловиною та вихідним патрубком, запірний кран, трубопровід, сошники та систему самозабору посівної суміші, що включає насіннєву ємність для пророслого насіння з каліброваним трубопроводом, з'єднаним із сошниками гідросівалки, причому насіннєва ємність має отвори в днищі для постійного підсмоктування води, розміри яких менші розмірів насіння, а кількість їх забезпечує приплив води у насіннєву ємність так, щоб вона була постійно заповнена водою, місце ж розміщення підсмоктувальних отворів забезпечує барботаж водонасіннєвої суміші у зоні входження її в калібрований трубопровід, а сама насіннєва ємність встановлена в додатковій робочій ємності для води, яка розміщена на рамі гідросівалки нижче цистерни, з'єднана трубопроводом з нею через запірний кран та забезпечена системою підтримки постійного рівня води, що виконана у вигляді поплавково-клапанного механізму, яка відрізняється тим, що поплавково-клапанний механізм наділений регулятором зміни верхнього положення поплавка, причому регулятор складається із розміщеного в трубці стержня, на іншому кінці якого закріплений поплавок з можливістю переміщення стержня в трубці і фіксації, а в водонасіннєвій ємності збоку прикріплена шкала, за якою встановлюють необхідний рівень води. 2 UA 111574 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
