Підвіска колеса транспортного засобу
Номер патенту: 38986
Опубліковано: 15.01.2004
Автори: Ніколайчук Валерій Васильович, Ніколайчук Василь Михайлович, Марчук Микола Михайлович
Формула / Реферат
1. Підвіска колеса транспортного засобу, що містить жорстко з'єднаний з віссю колеса важіль, що закріплений кінцями через торсіонний пружний елемент і пружину розтягу на рамі транспортного засобу, пружину стиску, шарнірно закріплену верхнім кінцем на рамі транспортного засобу, а нижнім кінцем через вушко - на середній частині важеля, яка відрізняється тим, що торсіонний пружний елемент являє собою торсіон, одним кінцем приєднаний за допомогою профільного з'єднання до розрізної втулки, а іншим кінцем жорстко з'єднаний з другою розрізною втулкою, на втулки накручено пружину кручення з правим навиванням і насаджена пружина кручення з лівим навиванням, на яку накручено дві з'єднувальні втулки.
2. Підвіска, по п. 1, яка відрізняється тим, що профільне з'єднання виконане у вигляді трикутного рівновісного контуру поперечного перерізу.
Текст

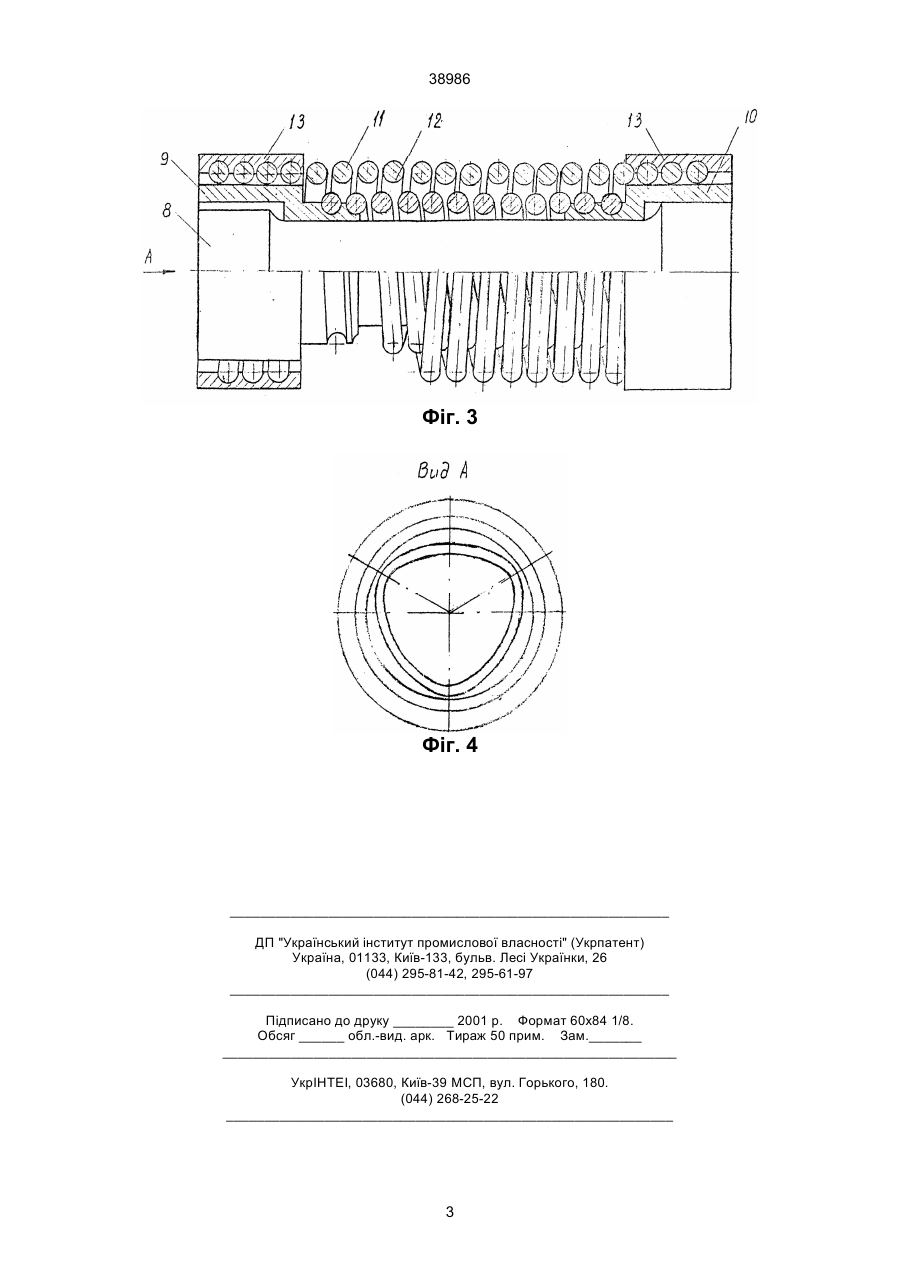

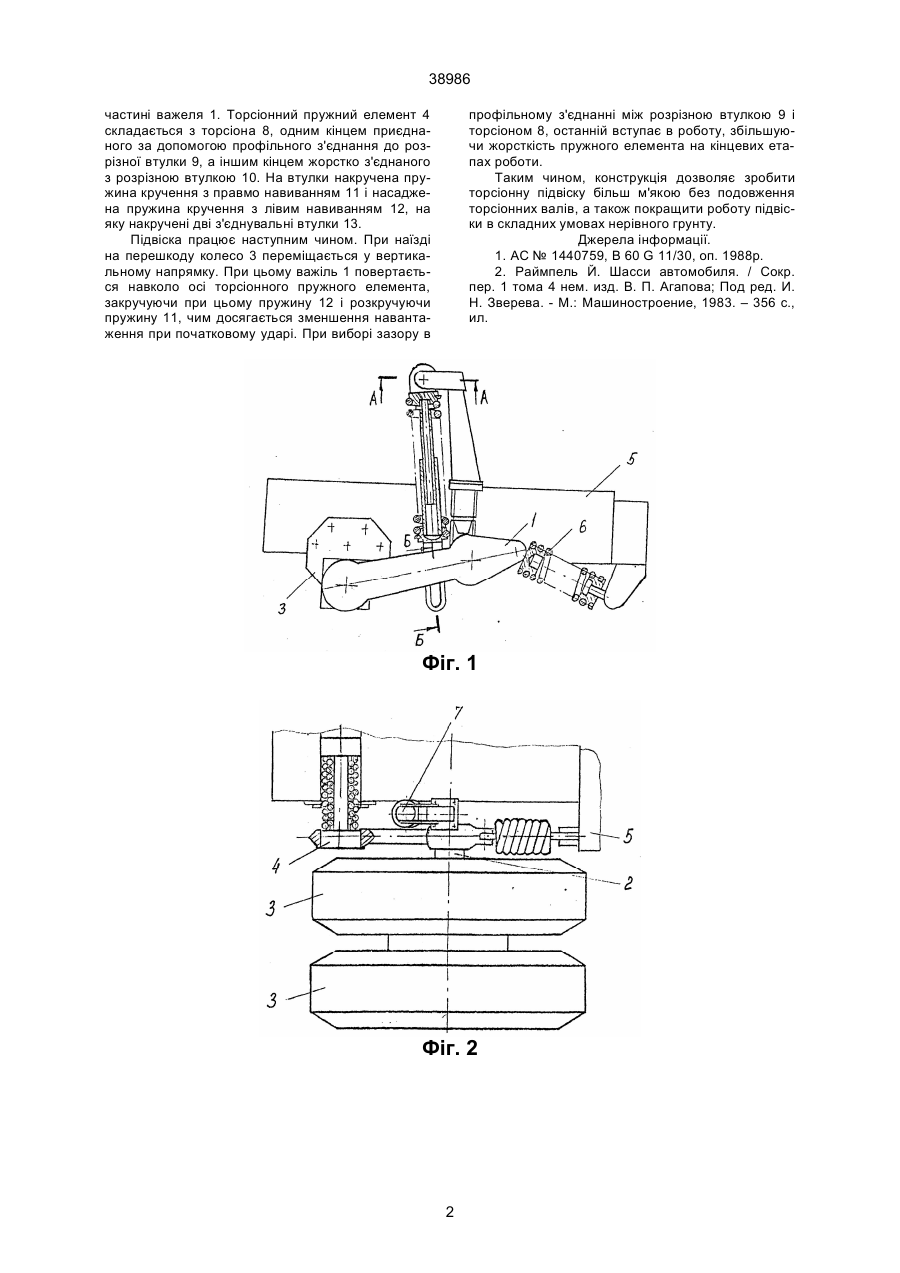

1. Підвіска колеса транспортного засобу, що містить жорстко з'єднаний з віссю колеса важіль, кінцями через торсіонний пружний елемент і пружину розтягу закріплений на рамі транспортного засобу, пружину стиску, шарнірно закріплену верх 38986 частині важеля 1. Торсіонний пружний елемент 4 складається з торсіона 8, одним кінцем приєднаного за допомогою профільного з'єднання до розрізної втулки 9, а іншим кінцем жорстко з'єднаного з розрізною втулкою 10. На втулки накручена пружина кручення з правмо навиванням 11 і насаджена пружина кручення з лівим навиванням 12, на яку накручені дві з'єднувальні втулки 13. Підвіска працює наступним чином. При наїзді на перешкоду колесо 3 переміщається у вертикальному напрямку. При цьому важіль 1 повертається навколо осі торсіонного пружного елемента, закручуючи при цьому пружину 12 і розкручуючи пружину 11, чим досягається зменшення навантаження при початковому ударі. При виборі зазору в профільному з'єднанні між розрізною втулкою 9 і торсіоном 8, останній вступає в роботу, збільшуючи жорсткість пружного елемента на кінцевих етапах роботи. Таким чином, конструкція дозволяє зробити торсіонну підвіску більш м'якою без подовження торсіонних валів, а також покращити роботу підвіски в складних умовах нерівного грунту. Джерела інформації. 1. AC № 1440759, В 60 G 11/30, оп. 1988р. 2. Раймпель Й. Шасси автомобиля. / Сокр. пер. 1 тома 4 нем. изд. В. П. Агапова; Под ред. И. Н. Зверева. - М.: Машиностроение, 1983. – 356 с., ил. Фіг. 1 Фіг. 2 2 38986 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюWheel suspension of a vehicle
Автори англійськоюMarchuk Mykola Mykhailovych, Nikolaichuk Vasyl Mykhailovych, Nikolaichuk Valerii Vasyliovych
Назва патенту російськоюПодвеска колеса транспортного средства
Автори російськоюМарчук Николай Михайлович, Николайчук Василий Михайлович, Николайчук Валерий Васильевич
МПК / Мітки
МПК: B60G 11/32
Мітки: засобу, транспортного, підвіска, колеса
Код посилання
<a href="https://ua.patents.su/3-38986-pidviska-kolesa-transportnogo-zasobu.html" target="_blank" rel="follow" title="База патентів України">Підвіска колеса транспортного засобу</a>
