Спосіб відбракування деталей

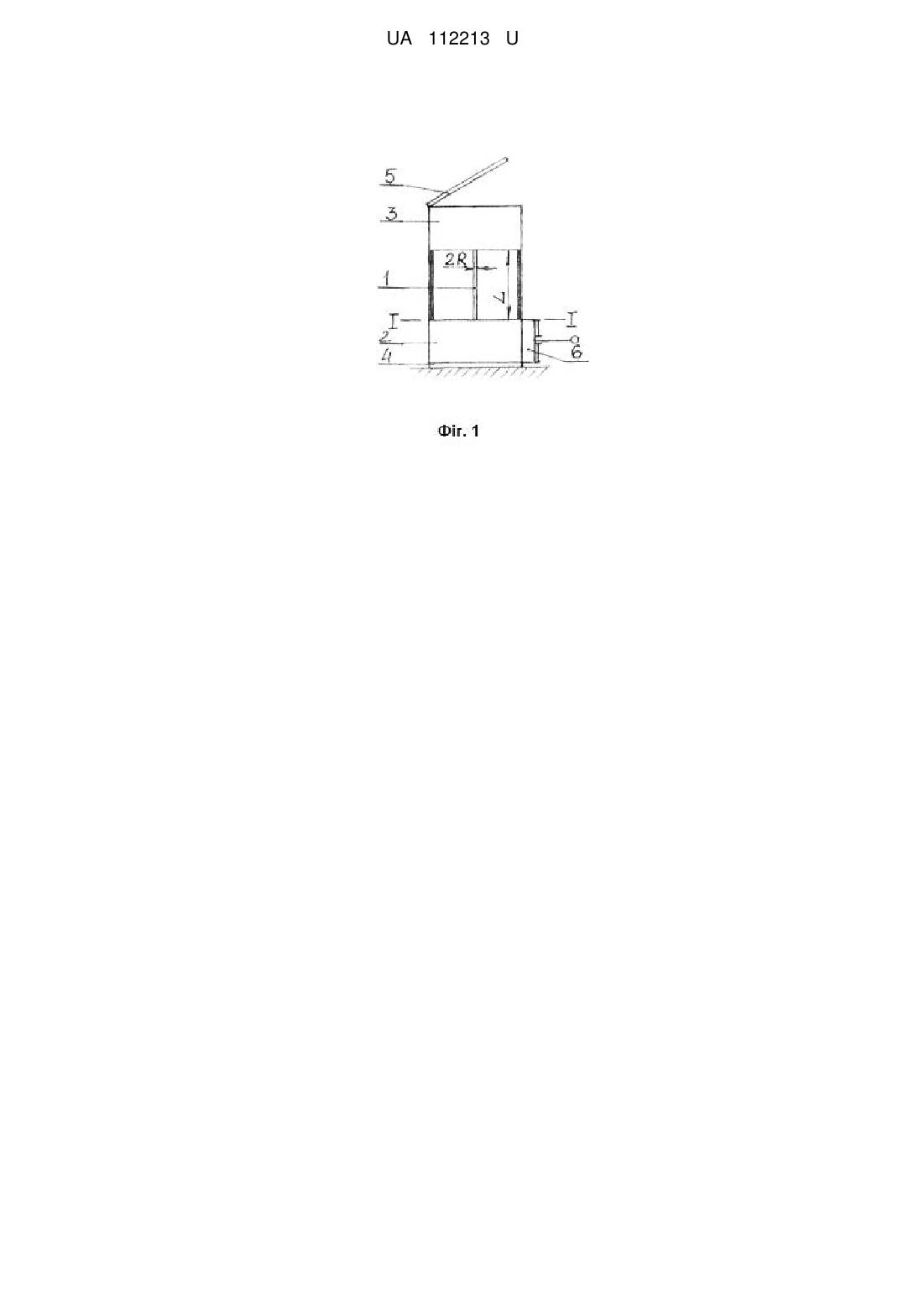

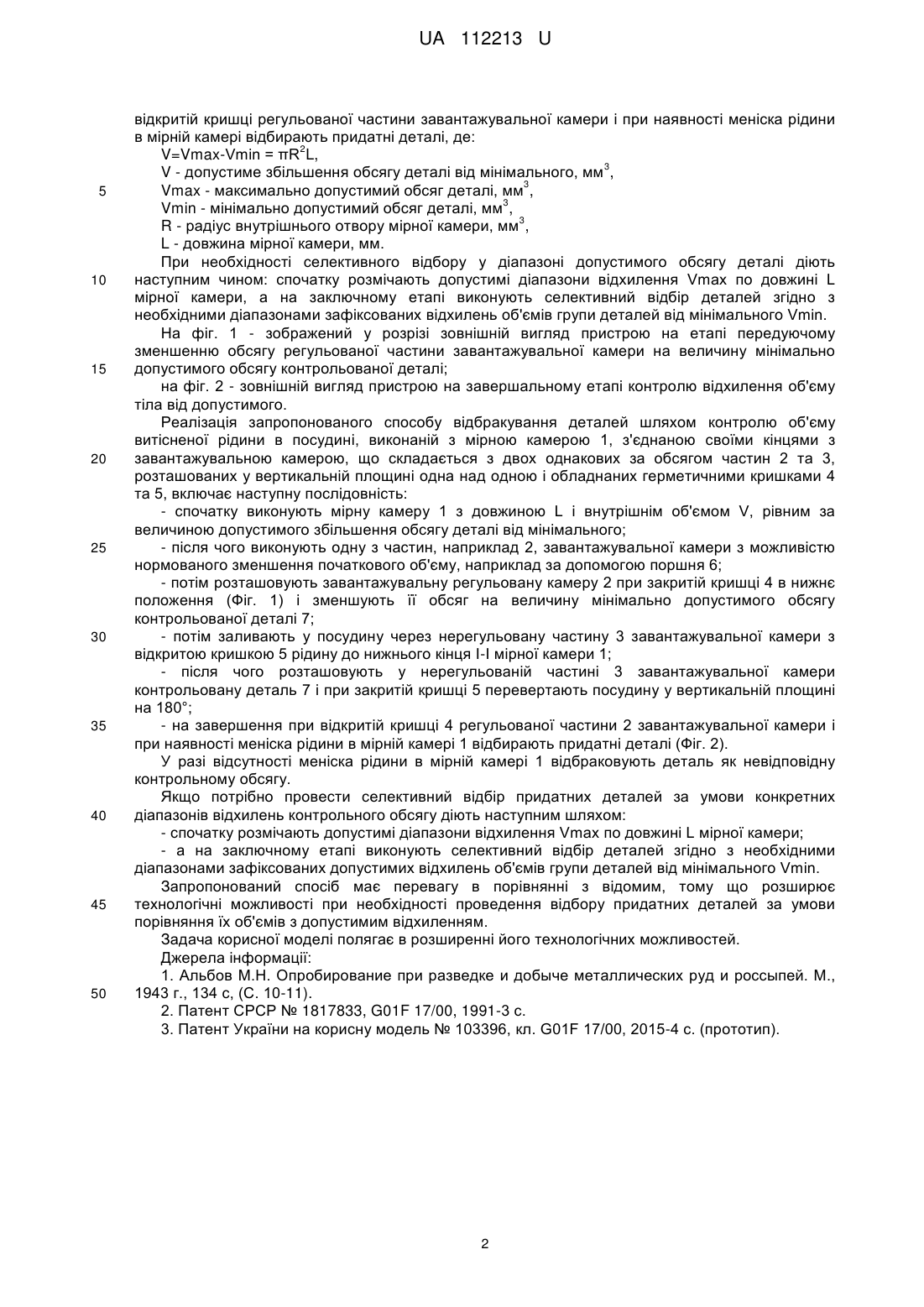

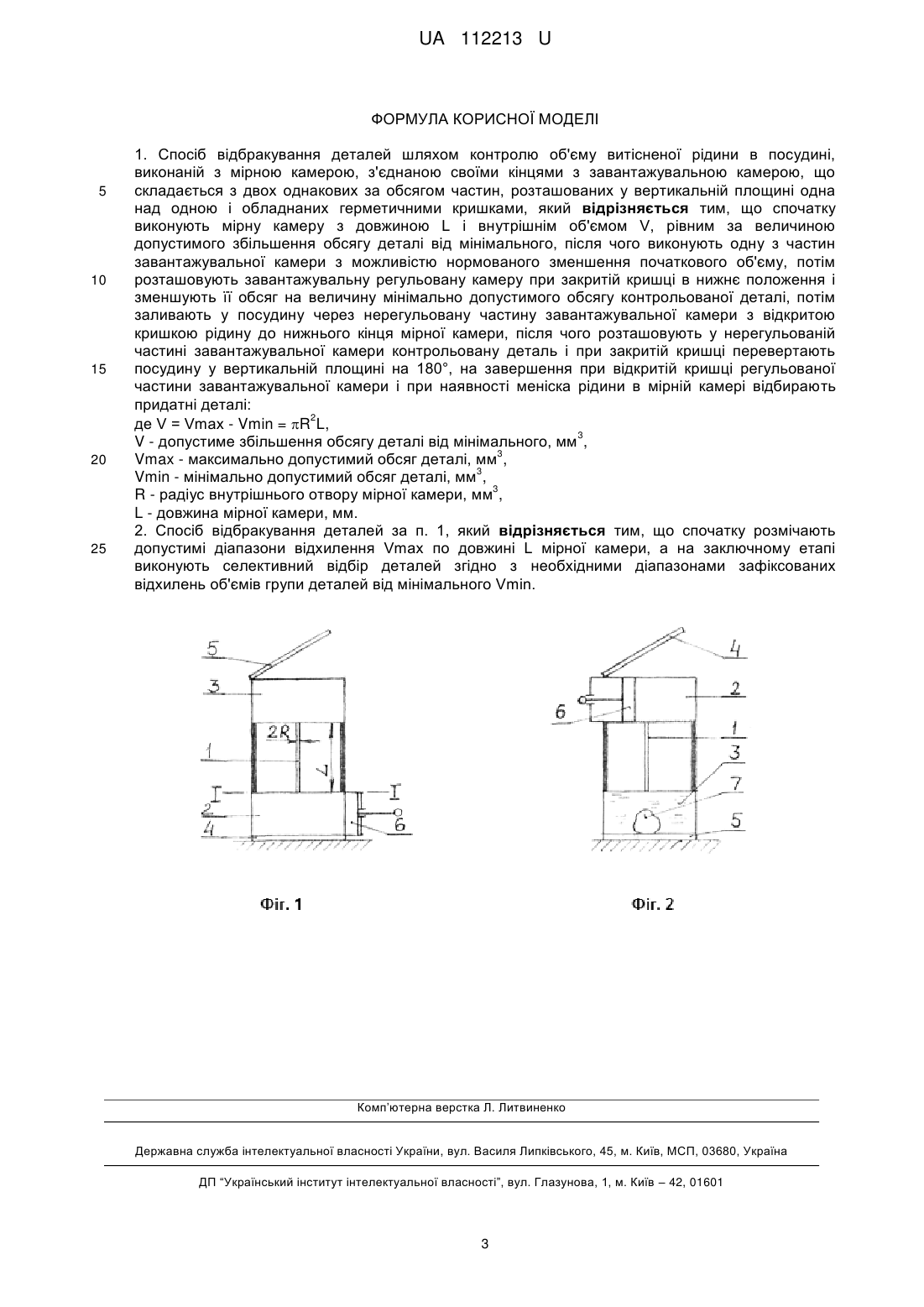

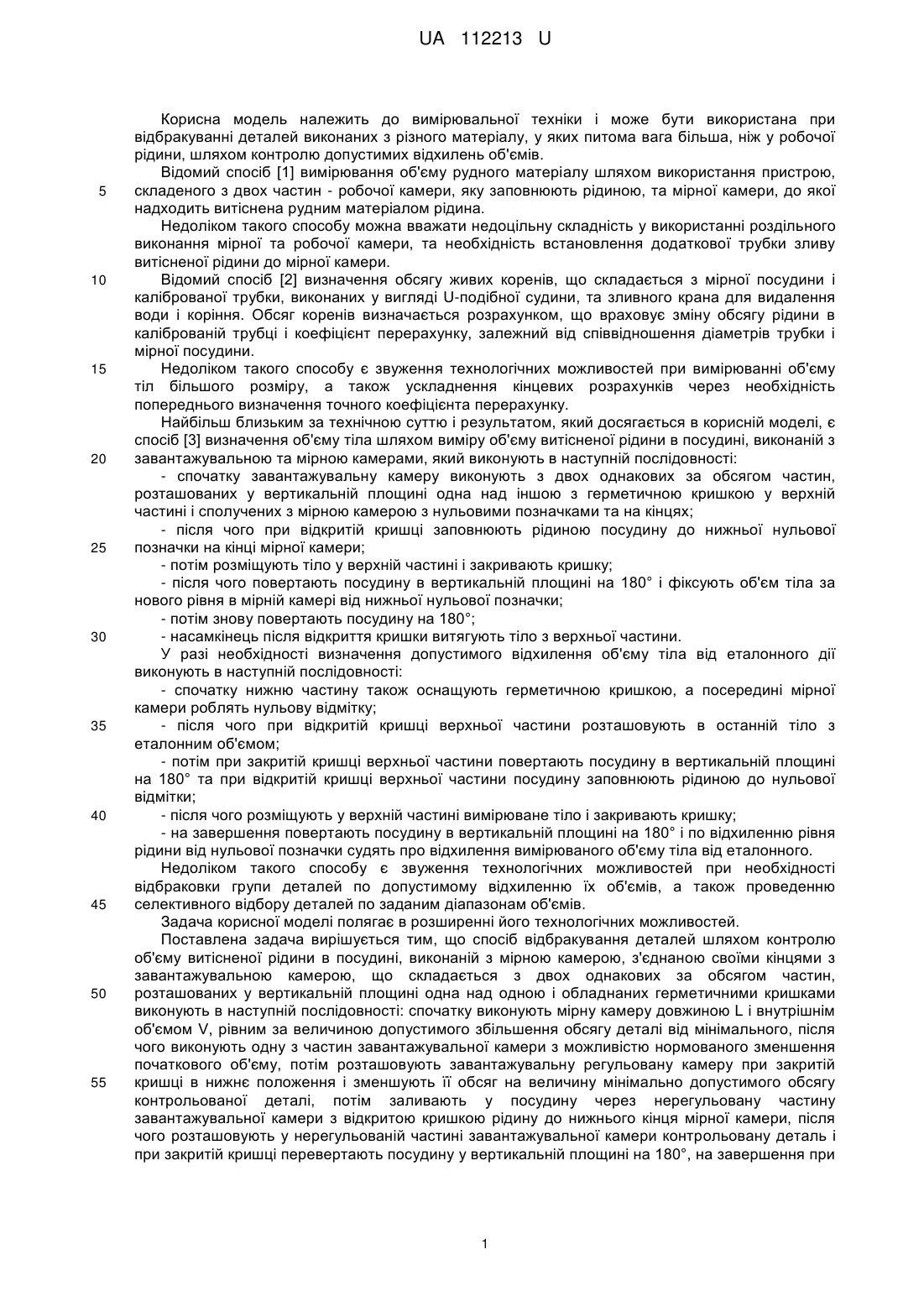

Реферат: Спосіб відбракування деталей шляхом контролю об'єму витісненої рідини в посудині, виконаній з мірною камерою, з'єднаною своїми кінцями з завантажувальною камерою, що складається з двох однакових за обсягом частин, розташованих у вертикальній площині одна над одною і обладнаних герметичними кришками. Спочатку виконують мірну камеру с довжиною L і внутрішнім об'ємом V, рівним за величиною допустимого збільшення обсягу деталі від мінімального, після чого виконують одну з частин завантажувальної камери з можливістю нормованого зменшення початкового об'єму, потім розташовують завантажувальну регульовану камеру при закритій кришці в нижнє положення і зменшують її обсяг на величину мінімально допустимого обсягу контрольованої деталі, потім заливають у посудину через нерегульовану частину завантажувальної камери з відкритою кришкою рідину до нижнього кінця мірної камери, після чого розташовують у нерегульованій частині завантажувальної камери контрольовану деталь і при закритій кришці перевертають посудину у вертикальній площині на 180°. UA 112213 U (12) UA 112213 U UA 112213 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вимірювальної техніки і може бути використана при відбракуванні деталей виконаних з різного матеріалу, у яких питома вага більша, ніж у робочої рідини, шляхом контролю допустимих відхилень об'ємів. Відомий спосіб [1] вимірювання об'єму рудного матеріалу шляхом використання пристрою, складеного з двох частин - робочої камери, яку заповнюють рідиною, та мірної камери, до якої надходить витіснена рудним матеріалом рідина. Недоліком такого способу можна вважати недоцільну складність у використанні роздільного виконання мірної та робочої камери, та необхідність встановлення додаткової трубки зливу витісненої рідини до мірної камери. Відомий спосіб [2] визначення обсягу живих коренів, що складається з мірної посудини і каліброваної трубки, виконаних у вигляді U-подібної судини, та зливного крана для видалення води і коріння. Обсяг коренів визначається розрахунком, що враховує зміну обсягу рідини в каліброваній трубці і коефіцієнт перерахунку, залежний від співвідношення діаметрів трубки і мірної посудини. Недоліком такого способу є звуження технологічних можливостей при вимірюванні об'єму тіл більшого розміру, а також ускладнення кінцевих розрахунків через необхідність попереднього визначення точного коефіцієнта перерахунку. Найбільш близьким за технічною суттю і результатом, який досягається в корисній моделі, є спосіб [3] визначення об'єму тіла шляхом виміру об'єму витісненої рідини в посудині, виконаній з завантажувальною та мірною камерами, який виконують в наступній послідовності: - спочатку завантажувальну камеру виконують з двох однакових за обсягом частин, розташованих у вертикальній площині одна над іншою з герметичною кришкою у верхній частині і сполучених з мірною камерою з нульовими позначками та на кінцях; - після чого при відкритій кришці заповнюють рідиною посудину до нижньої нульової позначки на кінці мірної камери; - потім розміщують тіло у верхній частині і закривають кришку; - після чого повертають посудину в вертикальній площині на 180° і фіксують об'єм тіла за нового рівня в мірній камері від нижньої нульової позначки; - потім знову повертають посудину на 180°; - насамкінець після відкриття кришки витягують тіло з верхньої частини. У разі необхідності визначення допустимого відхилення об'єму тіла від еталонного дії виконують в наступній послідовності: - спочатку нижню частину також оснащують герметичною кришкою, а посередині мірної камери роблять нульову відмітку; - після чого при відкритій кришці верхньої частини розташовують в останній тіло з еталонним об'ємом; - потім при закритій кришці верхньої частини повертають посудину в вертикальній площині на 180° та при відкритій кришці верхньої частини посудину заповнюють рідиною до нульової відмітки; - після чого розміщують у верхній частині вимірюване тіло і закривають кришку; - на завершення повертають посудину в вертикальній площині на 180° і по відхиленню рівня рідини від нульової позначки судять про відхилення вимірюваного об'єму тіла від еталонного. Недоліком такого способу є звуження технологічних можливостей при необхідності відбраковки групи деталей по допустимому відхиленню їх об'ємів, а також проведенню селективного відбору деталей по заданим діапазонам об'ємів. Задача корисної моделі полягає в розширенні його технологічних можливостей. Поставлена задача вирішується тим, що спосіб відбракування деталей шляхом контролю об'єму витісненої рідини в посудині, виконаній з мірною камерою, з'єднаною своїми кінцями з завантажувальною камерою, що складається з двох однакових за обсягом частин, розташованих у вертикальній площині одна над одною і обладнаних герметичними кришками виконують в наступній послідовності: спочатку виконують мірну камеру довжиною L і внутрішнім об'ємом V, рівним за величиною допустимого збільшення обсягу деталі від мінімального, після чого виконують одну з частин завантажувальної камери з можливістю нормованого зменшення початкового об'єму, потім розташовують завантажувальну регульовану камеру при закритій кришці в нижнє положення і зменшують її обсяг на величину мінімально допустимого обсягу контрольованої деталі, потім заливають у посудину через нерегульовану частину завантажувальної камери з відкритою кришкою рідину до нижнього кінця мірної камери, після чого розташовують у нерегульованій частині завантажувальної камери контрольовану деталь і при закритій кришці перевертають посудину у вертикальній площині на 180°, на завершення при 1 UA 112213 U 5 10 15 20 25 30 35 40 45 50 відкритій кришці регульованої частини завантажувальної камери і при наявності меніска рідини в мірній камері відбирають придатні деталі, де: 2 V=Vmax-Vmin = πR L, 3 V - допустиме збільшення обсягу деталі від мінімального, мм , 3 Vmax - максимально допустимий обсяг деталі, мм , 3 Vmin - мінімально допустимий обсяг деталі, мм , 3 R - радіус внутрішнього отвору мірної камери, мм , L - довжина мірної камери, мм. При необхідності селективного відбору у діапазоні допустимого обсягу деталі діють наступним чином: спочатку розмічають допустимі діапазони відхилення Vmax по довжині L мірної камери, а на заключному етапі виконують селективний відбір деталей згідно з необхідними діапазонами зафіксованих відхилень об'ємів групи деталей від мінімального Vmin. На фіг. 1 - зображений у розрізі зовнішній вигляд пристрою на етапі передуючому зменшенню обсягу регульованої частини завантажувальної камери на величину мінімально допустимого обсягу контрольованої деталі; на фіг. 2 - зовнішній вигляд пристрою на завершальному етапі контролю відхилення об'єму тіла від допустимого. Реалізація запропонованого способу відбракування деталей шляхом контролю об'єму витісненої рідини в посудині, виконаній з мірною камерою 1, з'єднаною своїми кінцями з завантажувальною камерою, що складається з двох однакових за обсягом частин 2 та 3, розташованих у вертикальній площині одна над одною і обладнаних герметичними кришками 4 та 5, включає наступну послідовність: - спочатку виконують мірну камеру 1 з довжиною L і внутрішнім об'ємом V, рівним за величиною допустимого збільшення обсягу деталі від мінімального; - після чого виконують одну з частин, наприклад 2, завантажувальної камери з можливістю нормованого зменшення початкового об'єму, наприклад за допомогою поршня 6; - потім розташовують завантажувальну регульовану камеру 2 при закритій кришці 4 в нижнє положення (Фіг. 1) і зменшують її обсяг на величину мінімально допустимого обсягу контрольованої деталі 7; - потім заливають у посудину через нерегульовану частину 3 завантажувальної камери з відкритою кришкою 5 рідину до нижнього кінця І-І мірної камери 1; - після чого розташовують у нерегульованій частині 3 завантажувальної камери контрольовану деталь 7 і при закритій кришці 5 перевертають посудину у вертикальній площині на 180°; - на завершення при відкритій кришці 4 регульованої частини 2 завантажувальної камери і при наявності меніска рідини в мірній камері 1 відбирають придатні деталі (Фіг. 2). У разі відсутності меніска рідини в мірній камері 1 відбраковують деталь як невідповідну контрольному обсягу. Якщо потрібно провести селективний відбір придатних деталей за умови конкретних діапазонів відхилень контрольного обсягу діють наступним шляхом: - спочатку розмічають допустимі діапазони відхилення Vmax по довжині L мірної камери; - а на заключному етапі виконують селективний відбір деталей згідно з необхідними діапазонами зафіксованих допустимих відхилень об'ємів групи деталей від мінімального Vmin. Запропонований спосіб має перевагу в порівнянні з відомим, тому що розширює технологічні можливості при необхідності проведення відбору придатних деталей за умови порівняння їх об'ємів з допустимим відхиленням. Задача корисної моделі полягає в розширенні його технологічних можливостей. Джерела інформації: 1. Альбов М.Н. Опробирование при разведке и добыче металлических руд и россыпей. М., 1943 г., 134 с, (С. 10-11). 2. Патент СРСР № 1817833, G01F 17/00, 1991-3 с. 3. Патент України на корисну модель № 103396, кл. G01F 17/00, 2015-4 с. (прототип). 2 UA 112213 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 1. Спосіб відбракування деталей шляхом контролю об'єму витісненої рідини в посудині, виконаній з мірною камерою, з'єднаною своїми кінцями з завантажувальною камерою, що складається з двох однакових за обсягом частин, розташованих у вертикальній площині одна над одною і обладнаних герметичними кришками, який відрізняється тим, що спочатку виконують мірну камеру з довжиною L і внутрішнім об'ємом V, рівним за величиною допустимого збільшення обсягу деталі від мінімального, після чого виконують одну з частин завантажувальної камери з можливістю нормованого зменшення початкового об'єму, потім розташовують завантажувальну регульовану камеру при закритій кришці в нижнє положення і зменшують її обсяг на величину мінімально допустимого обсягу контрольованої деталі, потім заливають у посудину через нерегульовану частину завантажувальної камери з відкритою кришкою рідину до нижнього кінця мірної камери, після чого розташовують у нерегульованій частині завантажувальної камери контрольовану деталь і при закритій кришці перевертають посудину у вертикальній площині на 180°, на завершення при відкритій кришці регульованої частини завантажувальної камери і при наявності меніска рідини в мірній камері відбирають придатні деталі: 2 де V = Vmax - Vmin = R L, 3 V - допустиме збільшення обсягу деталі від мінімального, мм , 3 Vmax - максимально допустимий обсяг деталі, мм , 3 Vmin - мінімально допустимий обсяг деталі, мм , 3 R - радіус внутрішнього отвору мірної камери, мм , L - довжина мірної камери, мм. 2. Спосіб відбракування деталей за п. 1, який відрізняється тим, що спочатку розмічають допустимі діапазони відхилення Vmax по довжині L мірної камери, а на заключному етапі виконують селективний відбір деталей згідно з необхідними діапазонами зафіксованих відхилень об'ємів групи деталей від мінімального Vmin. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
