Гідросівалка

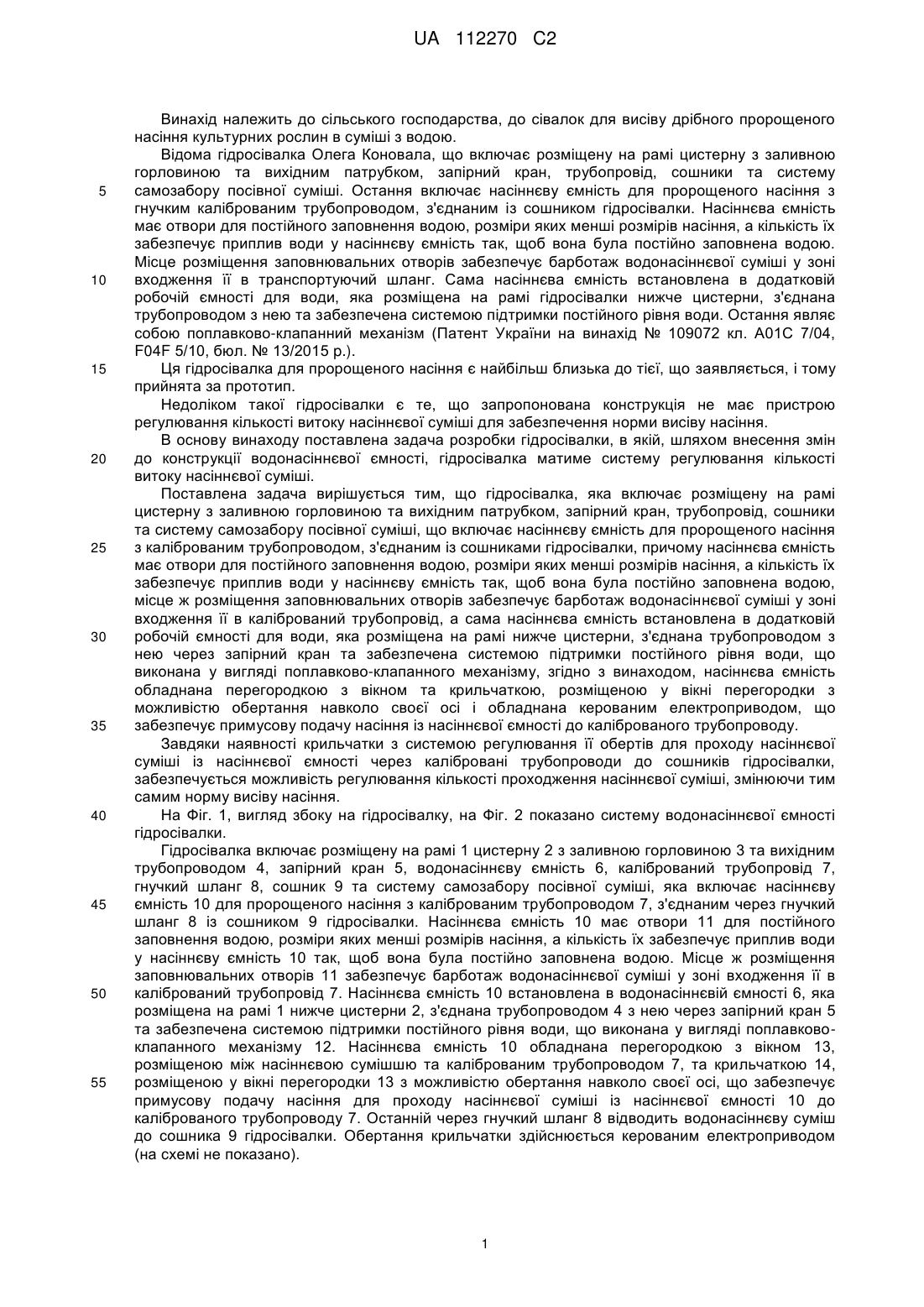

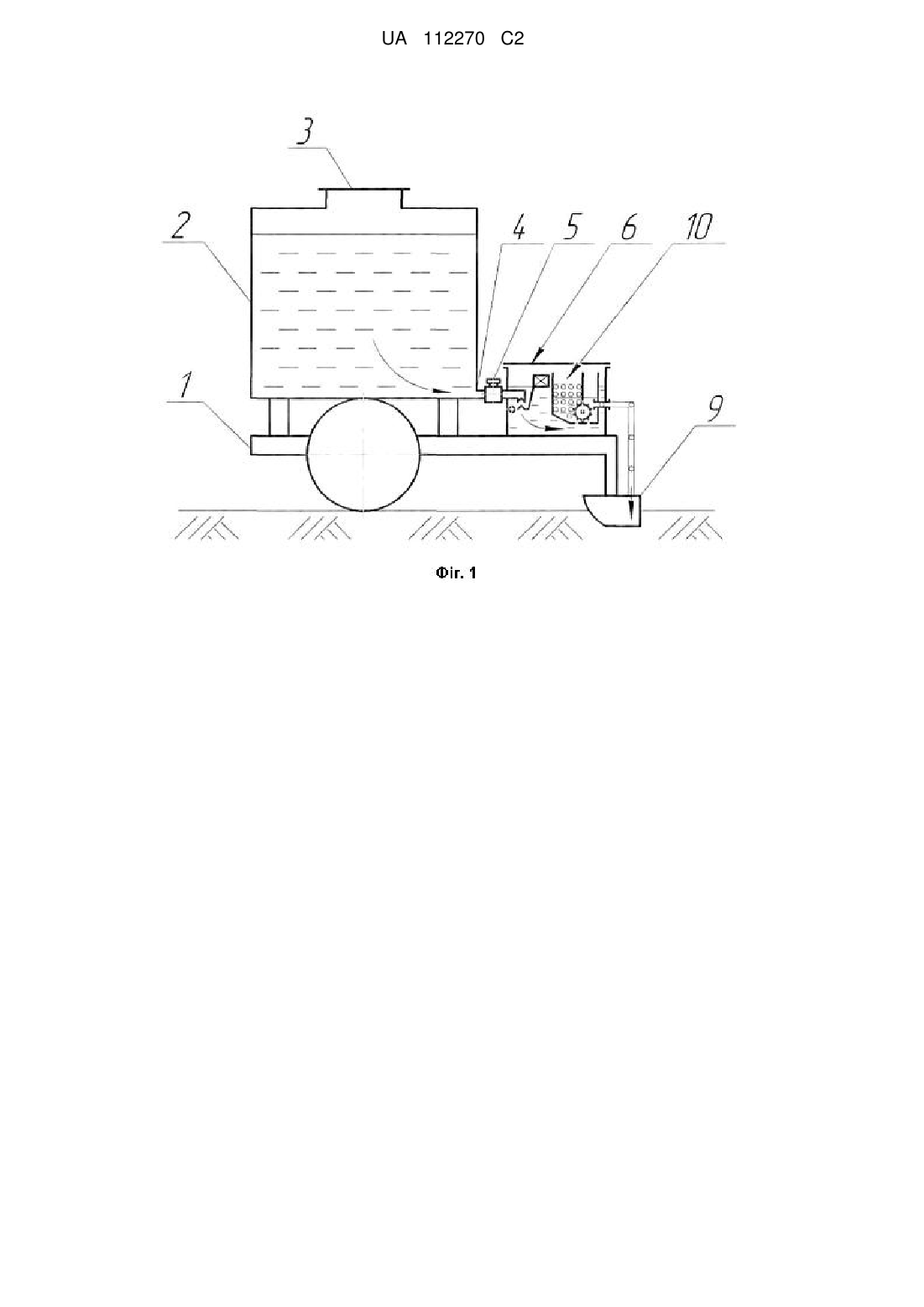

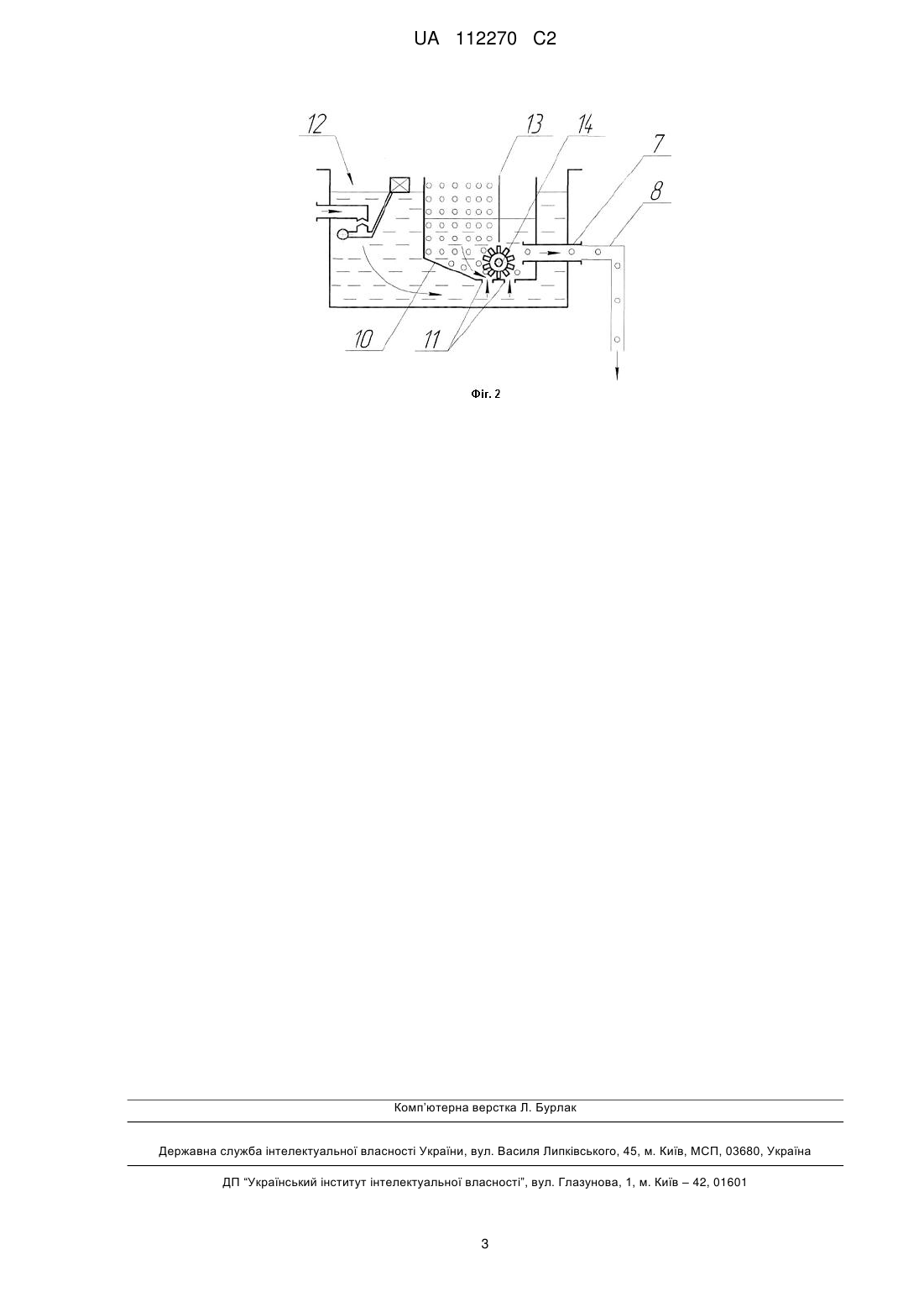

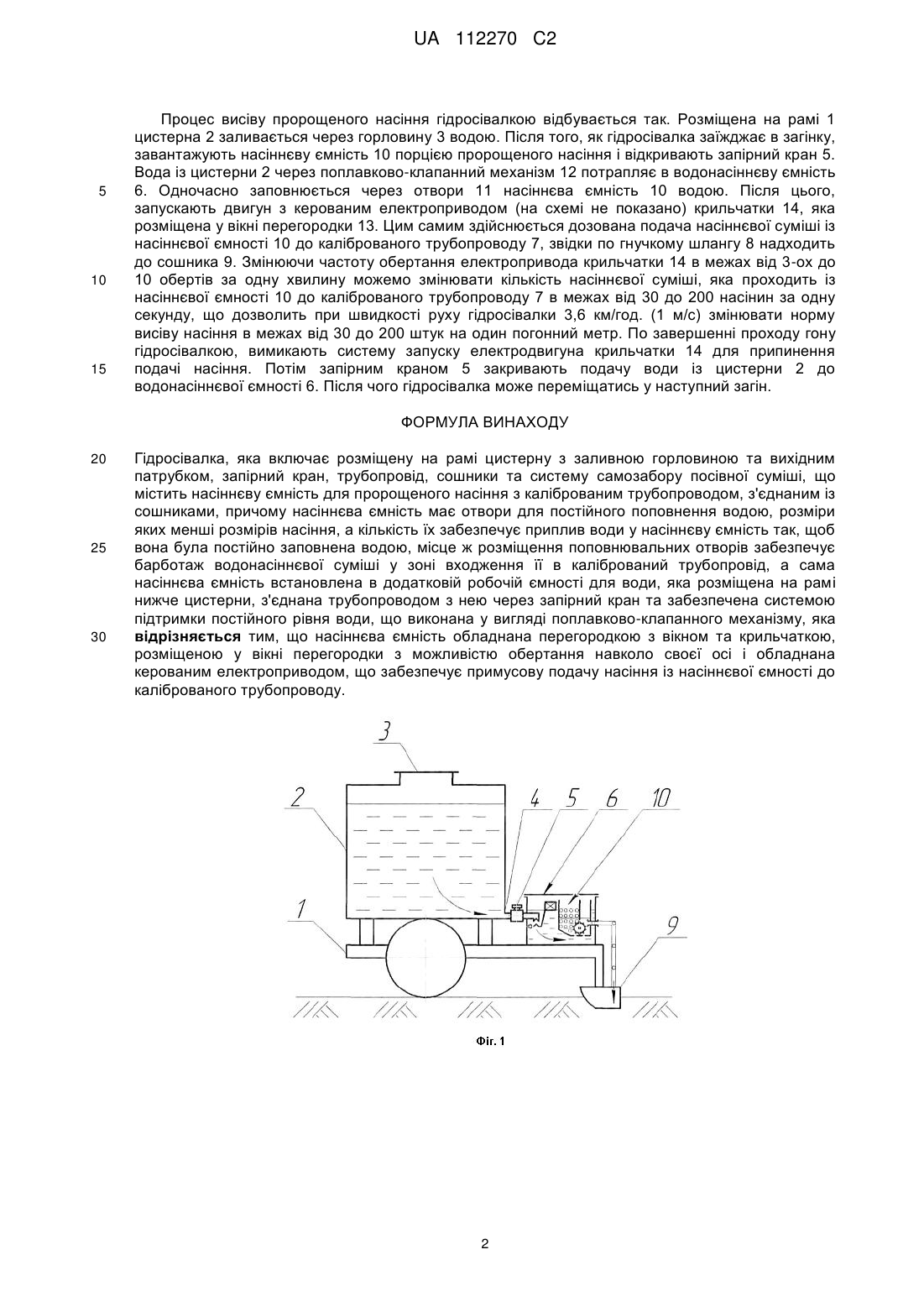

Реферат: Винахід належить до сільського господарства і стосується сівалки для висіву дрібного пророщеного насіння культурних рослин в суміші з водою. Гідросівалка включає розміщену на рамі цистерну з заливною горловиною та вихідним патрубком, запірний кран, трубопровід, сошники та систему самозабору посівної суміші, що включає насіннєву ємність для пророщеного насіння з каліброваним трубопроводом, з'єднаним із сошниками, а насіннєва ємність має отвори для постійного поповнення водою, розміри яких менші розмірів насіння, а кількість їх забезпечує приплив води у насіннєву ємність так, щоб вона була постійно заповнена водою, місце ж розміщення поповнювальних отворів забезпечує барботаж водонасіннєвої суміші у зоні входження її в калібрований трубопровід, а сама насіннєва ємність встановлена в додатковій робочій ємності для води, яка розміщена на рамі нижче цистерни, з'єднана трубопроводом з нею через запірний кран та забезпечена системою підтримки постійного рівня води, що виконана у вигляді поплавково-клапанного механізму. Насіннєва ємність обладнана перегородкою з вікном та крильчаткою, розміщеною у вікні перегородки з можливістю обертання навколо своєї осі і обладнана керованим електроприводом, що забезпечує примусову подачу насіння із насіннєвої ємності до каліброваного трубопроводу. UA 112270 C2 (12) UA 112270 C2 UA 112270 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сільського господарства, до сівалок для висіву дрібного пророщеного насіння культурних рослин в суміші з водою. Відома гідросівалка Олега Коновала, що включає розміщену на рамі цистерну з заливною горловиною та вихідним патрубком, запірний кран, трубопровід, сошники та систему самозабору посівної суміші. Остання включає насіннєву ємність для пророщеного насіння з гнучким каліброваним трубопроводом, з'єднаним із сошником гідросівалки. Насіннєва ємність має отвори для постійного заповнення водою, розміри яких менші розмірів насіння, а кількість їх забезпечує приплив води у насіннєву ємність так, щоб вона була постійно заповнена водою. Місце розміщення заповнювальних отворів забезпечує барботаж водонасіннєвої суміші у зоні входження її в транспортуючий шланг. Сама насіннєва ємність встановлена в додатковій робочій ємності для води, яка розміщена на рамі гідросівалки нижче цистерни, з'єднана трубопроводом з нею та забезпечена системою підтримки постійного рівня води. Остання являє собою поплавково-клапанний механізм (Патент України на винахід № 109072 кл. А01С 7/04, F04F 5/10, бюл. № 13/2015 p.). Ця гідросівалка для пророщеного насіння є найбільш близька до тієї, що заявляється, і тому прийнята за прототип. Недоліком такої гідросівалки є те, що запропонована конструкція не має пристрою регулювання кількості витоку насіннєвої суміші для забезпечення норми висіву насіння. В основу винаходу поставлена задача розробки гідросівалки, в якій, шляхом внесення змін до конструкції водонасіннєвої ємності, гідросівалка матиме систему регулювання кількості витоку насіннєвої суміші. Поставлена задача вирішується тим, що гідросівалка, яка включає розміщену на рамі цистерну з заливною горловиною та вихідним патрубком, запірний кран, трубопровід, сошники та систему самозабору посівної суміші, що включає насіннєву ємність для пророщеного насіння з каліброваним трубопроводом, з'єднаним із сошниками гідросівалки, причому насіннєва ємність має отвори для постійного заповнення водою, розміри яких менші розмірів насіння, а кількість їх забезпечує приплив води у насіннєву ємність так, щоб вона була постійно заповнена водою, місце ж розміщення заповнювальних отворів забезпечує барботаж водонасіннєвої суміші у зоні входження її в калібрований трубопровід, а сама насіннєва ємність встановлена в додатковій робочій ємності для води, яка розміщена на рамі нижче цистерни, з'єднана трубопроводом з нею через запірний кран та забезпечена системою підтримки постійного рівня води, що виконана у вигляді поплавково-клапанного механізму, згідно з винаходом, насіннєва ємність обладнана перегородкою з вікном та крильчаткою, розміщеною у вікні перегородки з можливістю обертання навколо своєї осі і обладнана керованим електроприводом, що забезпечує примусову подачу насіння із насіннєвої ємності до каліброваного трубопроводу. Завдяки наявності крильчатки з системою регулювання її обертів для проходу насіннєвої суміші із насіннєвої ємності через калібровані трубопроводи до сошників гідросівалки, забезпечується можливість регулювання кількості проходження насіннєвої суміші, змінюючи тим самим норму висіву насіння. На Фіг. 1, вигляд збоку на гідросівалку, на Фіг. 2 показано систему водонасіннєвої ємності гідросівалки. Гідросівалка включає розміщену на рамі 1 цистерну 2 з заливною горловиною 3 та вихідним трубопроводом 4, запірний кран 5, водонасіннєву ємність 6, калібрований трубопровід 7, гнучкий шланг 8, сошник 9 та систему самозабору посівної суміші, яка включає насіннєву ємність 10 для пророщеного насіння з каліброваним трубопроводом 7, з'єднаним через гнучкий шланг 8 із сошником 9 гідросівалки. Насіннєва ємність 10 має отвори 11 для постійного заповнення водою, розміри яких менші розмірів насіння, а кількість їх забезпечує приплив води у насіннєву ємність 10 так, щоб вона була постійно заповнена водою. Місце ж розміщення заповнювальних отворів 11 забезпечує барботаж водонасіннєвої суміші у зоні входження її в калібрований трубопровід 7. Насіннєва ємність 10 встановлена в водонасіннєвій ємності 6, яка розміщена на рамі 1 нижче цистерни 2, з'єднана трубопроводом 4 з нею через запірний кран 5 та забезпечена системою підтримки постійного рівня води, що виконана у вигляді поплавковоклапанного механізму 12. Насіннєва ємність 10 обладнана перегородкою з вікном 13, розміщеною між насіннєвою сумішшю та каліброваним трубопроводом 7, та крильчаткою 14, розміщеною у вікні перегородки 13 з можливістю обертання навколо своєї осі, що забезпечує примусову подачу насіння для проходу насіннєвої суміші із насіннєвої ємності 10 до каліброваного трубопроводу 7. Останній через гнучкий шланг 8 відводить водонасіннєву суміш до сошника 9 гідросівалки. Обертання крильчатки здійснюється керованим електроприводом (на схемі не показано). 1 UA 112270 C2 5 10 15 Процес висіву пророщеного насіння гідросівалкою відбувається так. Розміщена на рамі 1 цистерна 2 заливається через горловину 3 водою. Після того, як гідросівалка заїжджає в загінку, завантажують насіннєву ємність 10 порцією пророщеного насіння і відкривають запірний кран 5. Вода із цистерни 2 через поплавково-клапанний механізм 12 потрапляє в водонасіннєву ємність 6. Одночасно заповнюється через отвори 11 насіннєва ємність 10 водою. Після цього, запускають двигун з керованим електроприводом (на схемі не показано) крильчатки 14, яка розміщена у вікні перегородки 13. Цим самим здійснюється дозована подача насіннєвої суміші із насіннєвої ємності 10 до каліброваного трубопроводу 7, звідки по гнучкому шлангу 8 надходить до сошника 9. Змінюючи частоту обертання електропривода крильчатки 14 в межах від 3-ох до 10 обертів за одну хвилину можемо змінювати кількість насіннєвої суміші, яка проходить із насіннєвої ємності 10 до каліброваного трубопроводу 7 в межах від 30 до 200 насінин за одну секунду, що дозволить при швидкості руху гідросівалки 3,6 км/год. (1 м/с) змінювати норму висіву насіння в межах від 30 до 200 штук на один погонний метр. По завершенні проходу гону гідросівалкою, вимикають систему запуску електродвигуна крильчатки 14 для припинення подачі насіння. Потім запірним краном 5 закривають подачу води із цистерни 2 до водонасіннєвої ємності 6. Після чого гідросівалка може переміщатись у наступний загін. ФОРМУЛА ВИНАХОДУ 20 25 30 Гідросівалка, яка включає розміщену на рамі цистерну з заливною горловиною та вихідним патрубком, запірний кран, трубопровід, сошники та систему самозабору посівної суміші, що містить насіннєву ємність для пророщеного насіння з каліброваним трубопроводом, з'єднаним із сошниками, причому насіннєва ємність має отвори для постійного поповнення водою, розміри яких менші розмірів насіння, а кількість їх забезпечує приплив води у насіннєву ємність так, щоб вона була постійно заповнена водою, місце ж розміщення поповнювальних отворів забезпечує барботаж водонасіннєвої суміші у зоні входження її в калібрований трубопровід, а сама насіннєва ємність встановлена в додатковій робочій ємності для води, яка розміщена на рамі нижче цистерни, з'єднана трубопроводом з нею через запірний кран та забезпечена системою підтримки постійного рівня води, що виконана у вигляді поплавково-клапанного механізму, яка відрізняється тим, що насіннєва ємність обладнана перегородкою з вікном та крильчаткою, розміщеною у вікні перегородки з можливістю обертання навколо своєї осі і обладнана керованим електроприводом, що забезпечує примусову подачу насіння із насіннєвої ємності до каліброваного трубопроводу. 2 UA 112270 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ,МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
