Рейковий костиль

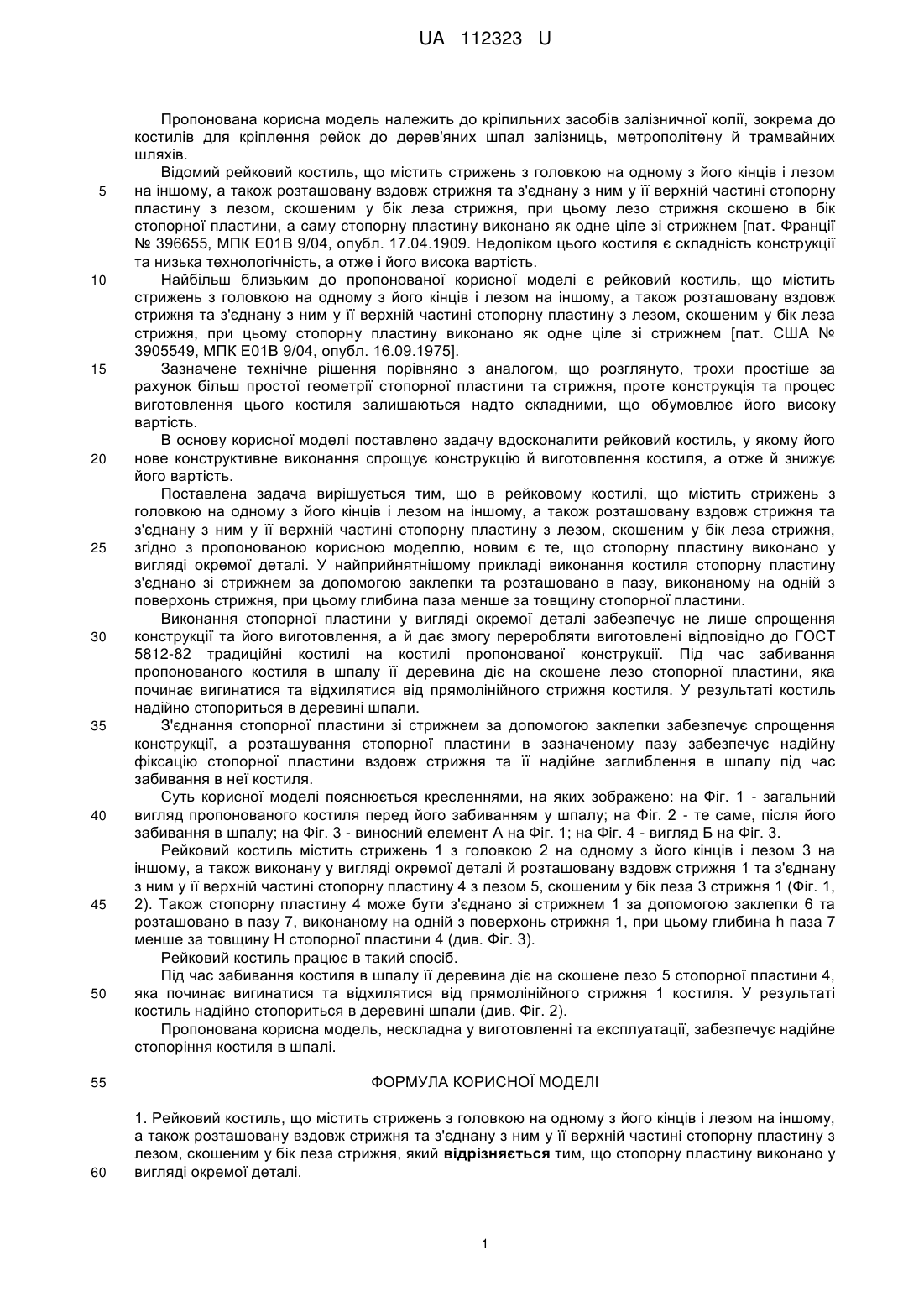

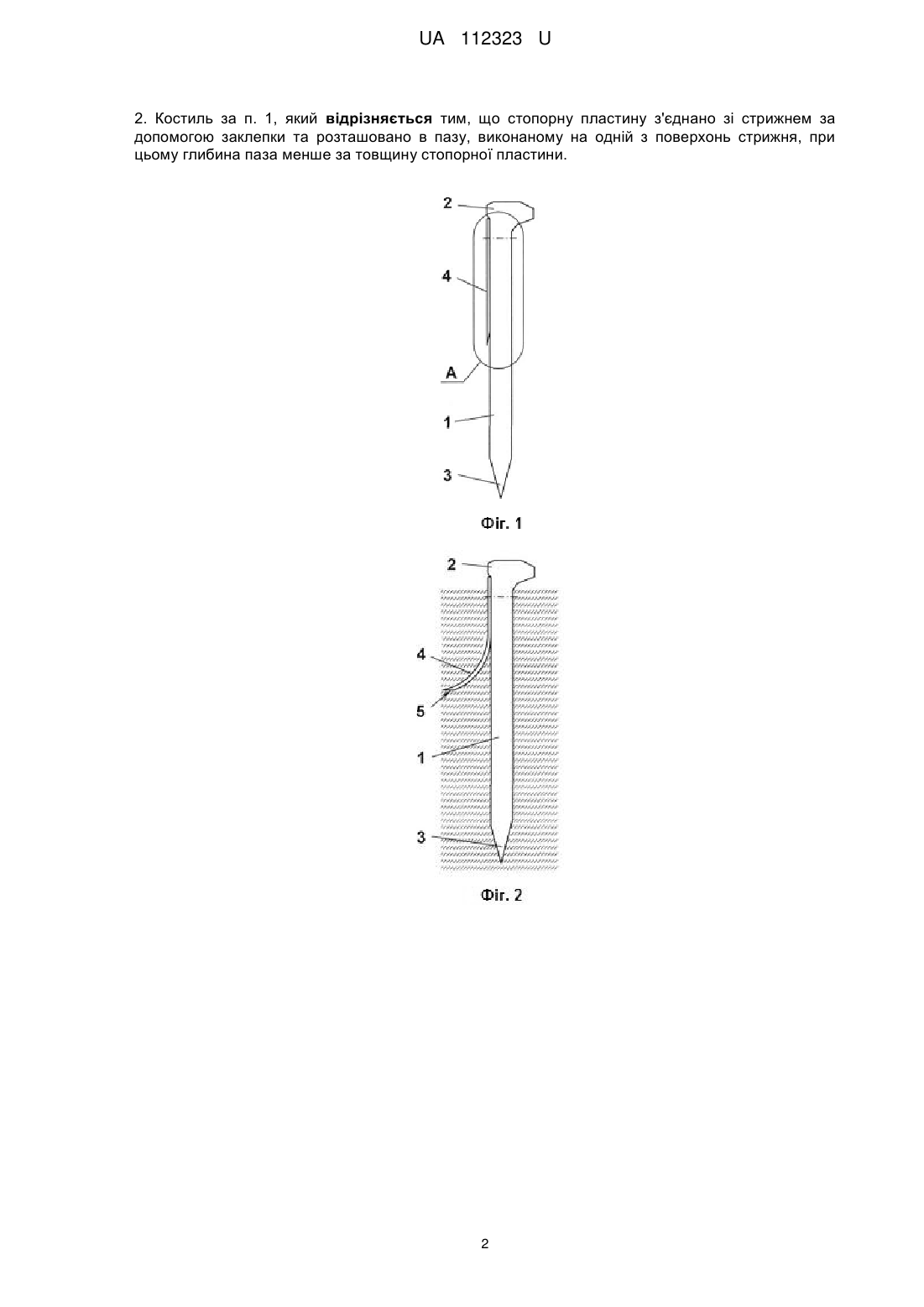

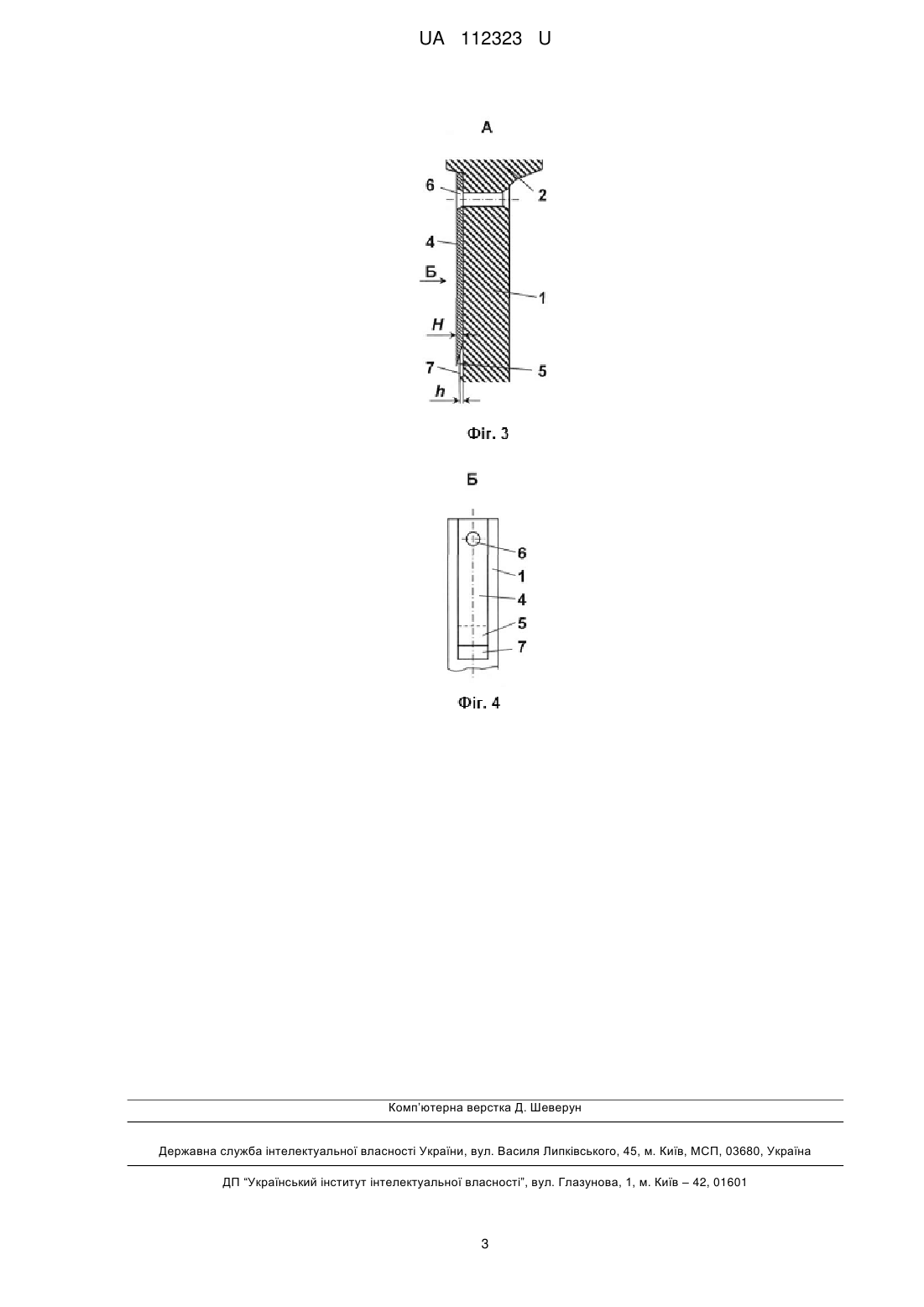

Реферат: UA 112323 U UA 112323 U 5 10 15 20 25 30 35 40 45 50 Пропонована корисна модель належить до кріпильних засобів залізничної колії, зокрема до костилів для кріплення рейок до дерев'яних шпал залізниць, метрополітену й трамвайних шляхів. Відомий рейковий костиль, що містить стрижень з головкою на одному з його кінців і лезом на іншому, а також розташовану вздовж стрижня та з'єднану з ним у її верхній частині стопорну пластину з лезом, скошеним у бік леза стрижня, при цьому лезо стрижня скошено в бік стопорної пластини, а саму стопорну пластину виконано як одне ціле зі стрижнем [пат. Франції № 396655, МПК Е01В 9/04, опубл. 17.04.1909. Недоліком цього костиля є складність конструкції та низька технологічність, а отже і його висока вартість. Найбільш близьким до пропонованої корисної моделі є рейковий костиль, що містить стрижень з головкою на одному з його кінців і лезом на іншому, а також розташовану вздовж стрижня та з'єднану з ним у її верхній частині стопорну пластину з лезом, скошеним у бік леза стрижня, при цьому стопорну пластину виконано як одне ціле зі стрижнем [пат. США № 3905549, МПК Е01В 9/04, опубл. 16.09.1975]. Зазначене технічне рішення порівняно з аналогом, що розглянуто, трохи простіше за рахунок більш простої геометрії стопорної пластини та стрижня, проте конструкція та процес виготовлення цього костиля залишаються надто складними, що обумовлює його високу вартість. В основу корисної моделі поставлено задачу вдосконалити рейковий костиль, у якому його нове конструктивне виконання спрощує конструкцію й виготовлення костиля, а отже й знижує його вартість. Поставлена задача вирішується тим, що в рейковому костилі, що містить стрижень з головкою на одному з його кінців і лезом на іншому, а також розташовану вздовж стрижня та з'єднану з ним у її верхній частині стопорну пластину з лезом, скошеним у бік леза стрижня, згідно з пропонованою корисною моделлю, новим є те, що стопорну пластину виконано у вигляді окремої деталі. У найприйнятнішому прикладі виконання костиля стопорну пластину з'єднано зі стрижнем за допомогою заклепки та розташовано в пазу, виконаному на одній з поверхонь стрижня, при цьому глибина паза менше за товщину стопорної пластини. Виконання стопорної пластини у вигляді окремої деталі забезпечує не лише спрощення конструкції та його виготовлення, а й дає змогу переробляти виготовлені відповідно до ГОСТ 5812-82 традиційні костилі на костилі пропонованої конструкції. Під час забивання пропонованого костиля в шпалу її деревина діє на скошене лезо стопорної пластини, яка починає вигинатися та відхилятися від прямолінійного стрижня костиля. У результаті костиль надійно стопориться в деревині шпали. З'єднання стопорної пластини зі стрижнем за допомогою заклепки забезпечує спрощення конструкції, а розташування стопорної пластини в зазначеному пазу забезпечує надійну фіксацію стопорної пластини вздовж стрижня та її надійне заглиблення в шпалу під час забивання в неї костиля. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - загальний вигляд пропонованого костиля перед його забиванням у шпалу; на Фіг. 2 - те саме, після його забивання в шпалу; на Фіг. 3 - виносний елемент А на Фіг. 1; на Фіг. 4 - вигляд Б на Фіг. 3. Рейковий костиль містить стрижень 1 з головкою 2 на одному з його кінців і лезом 3 на іншому, а також виконану у вигляді окремої деталі й розташовану вздовж стрижня 1 та з'єднану з ним у її верхній частині стопорну пластину 4 з лезом 5, скошеним у бік леза 3 стрижня 1 (Фіг. 1, 2). Також стопорну пластину 4 може бути з'єднано зі стрижнем 1 за допомогою заклепки 6 та розташовано в пазу 7, виконаному на одній з поверхонь стрижня 1, при цьому глибина h паза 7 менше за товщину Н стопорної пластини 4 (див. Фіг. 3). Рейковий костиль працює в такий спосіб. Під час забивання костиля в шпалу її деревина діє на скошене лезо 5 стопорної пластини 4, яка починає вигинатися та відхилятися від прямолінійного стрижня 1 костиля. У результаті костиль надійно стопориться в деревині шпали (див. Фіг. 2). Пропонована корисна модель, нескладна у виготовленні та експлуатації, забезпечує надійне стопоріння костиля в шпалі. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Рейковий костиль, що містить стрижень з головкою на одному з його кінців і лезом на іншому, а також розташовану вздовж стрижня та з'єднану з ним у її верхній частині стопорну пластину з лезом, скошеним у бік леза стрижня, який відрізняється тим, що стопорну пластину виконано у вигляді окремої деталі. 1 UA 112323 U 2. Костиль за п. 1, який відрізняється тим, що стопорну пластину з'єднано зі стрижнем за допомогою заклепки та розташовано в пазу, виконаному на одній з поверхонь стрижня, при цьому глибина паза менше за товщину стопорної пластини. 2 UA 112323 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
