Обертач

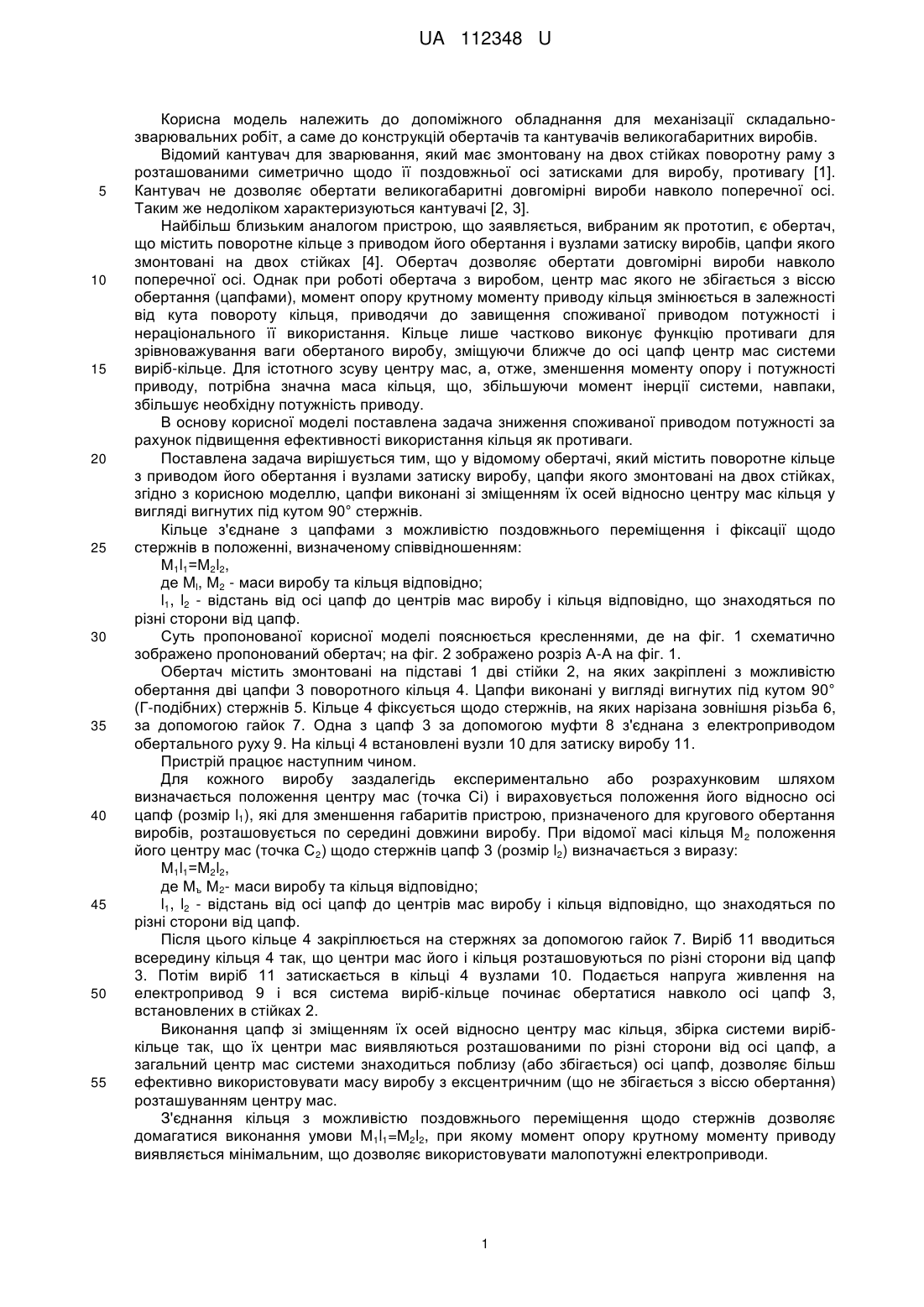

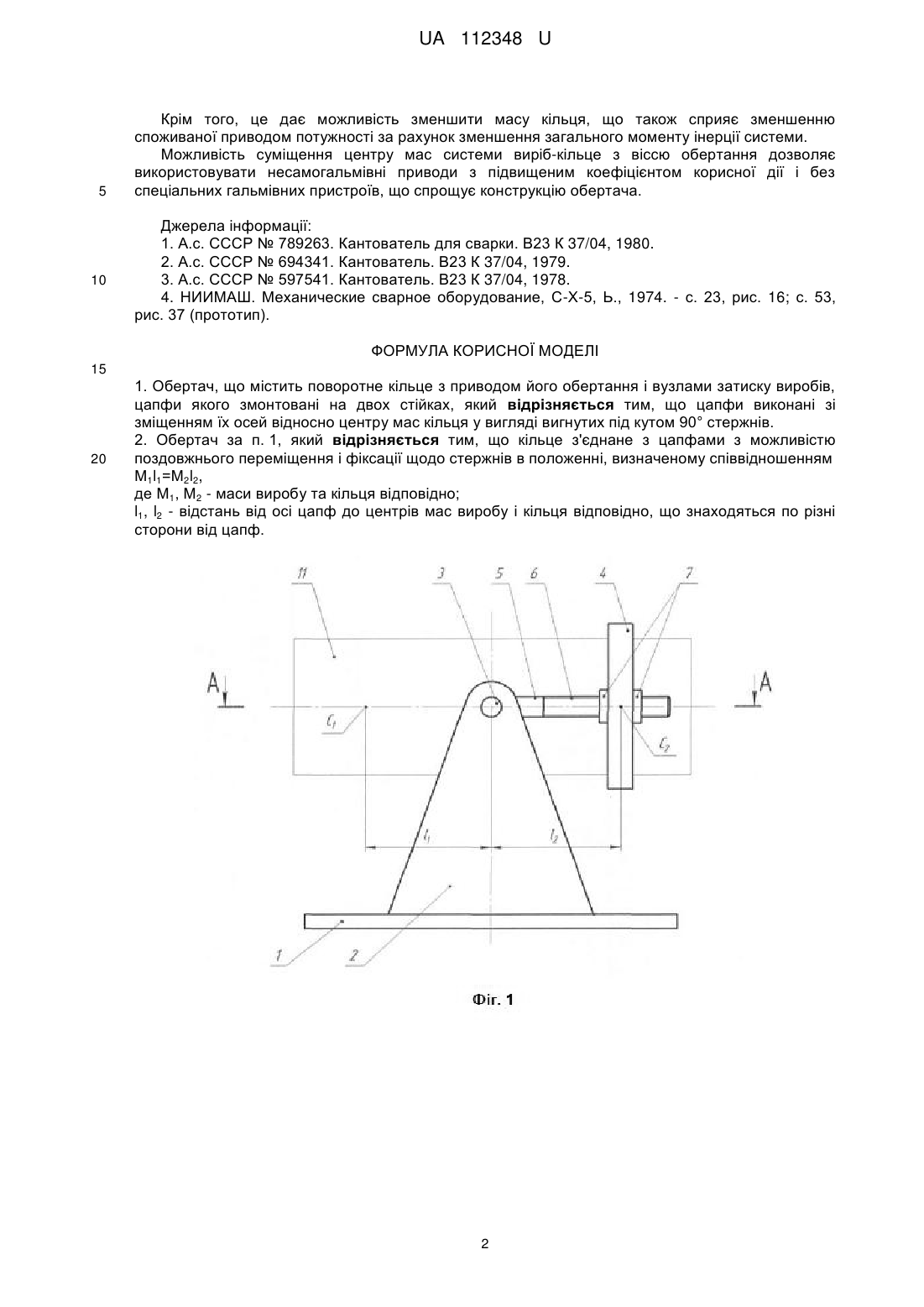

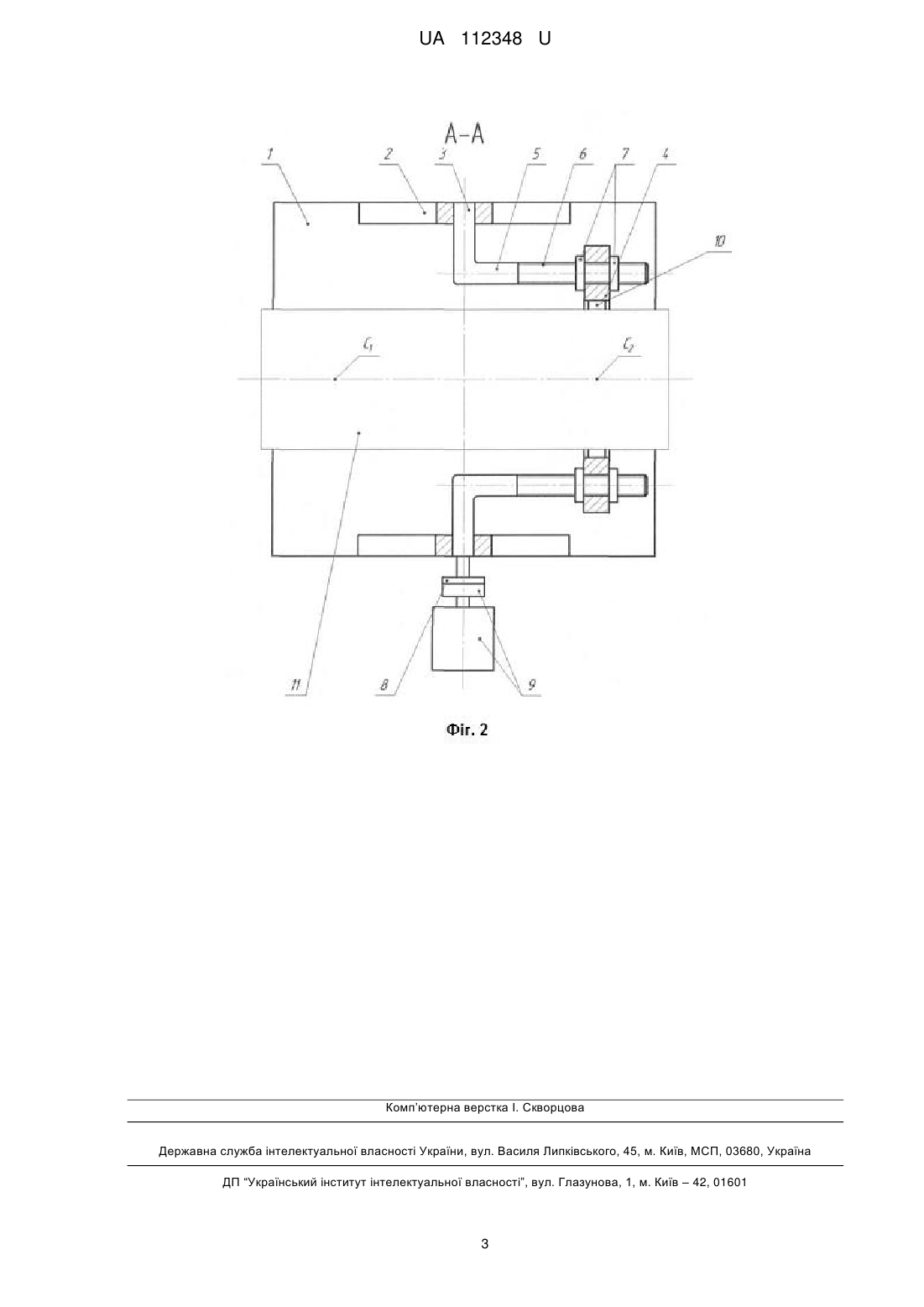

Реферат: Обертач містить поворотне кільце з приводом його обертання і вузлами затиску виробів, цапфи якого змонтовані на двох стійках. Цапфи виконані зі зміщенням їх осей відносно центру мас кільця у вигляді вигнутих під кутом 90° стержнів. UA 112348 U (54) ОБЕРТАЧ UA 112348 U UA 112348 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до допоміжного обладнання для механізації складальнозварювальних робіт, а саме до конструкцій обертачів та кантувачів великогабаритних виробів. Відомий кантувач для зварювання, який має змонтовану на двох стійках поворотну раму з розташованими симетрично щодо її поздовжньої осі затисками для виробу, противагу [1]. Кантувач не дозволяє обертати великогабаритні довгомірні вироби навколо поперечної осі. Таким же недоліком характеризуються кантувачі [2, 3]. Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є обертач, що містить поворотне кільце з приводом його обертання і вузлами затиску виробів, цапфи якого змонтовані на двох стійках [4]. Обертач дозволяє обертати довгомірні вироби навколо поперечної осі. Однак при роботі обертача з виробом, центр мас якого не збігається з віссю обертання (цапфами), момент опору крутному моменту приводу кільця змінюється в залежності від кута повороту кільця, приводячи до завищення споживаної приводом потужності і нераціонального її використання. Кільце лише частково виконує функцію противаги для зрівноважування ваги обертаного виробу, зміщуючи ближче до осі цапф центр мас системи виріб-кільце. Для істотного зсуву центру мас, а, отже, зменшення моменту опору і потужності приводу, потрібна значна маса кільця, що, збільшуючи момент інерції системи, навпаки, збільшує необхідну потужність приводу. В основу корисної моделі поставлена задача зниження споживаної приводом потужності за рахунок підвищення ефективності використання кільця як противаги. Поставлена задача вирішується тим, що у відомому обертачі, який містить поворотне кільце з приводом його обертання і вузлами затиску виробу, цапфи якого змонтовані на двох стійках, згідно з корисною моделлю, цапфи виконані зі зміщенням їх осей відносно центру мас кільця у вигляді вигнутих під кутом 90° стержнів. Кільце з'єднане з цапфами з можливістю поздовжнього переміщення і фіксації щодо стержнів в положенні, визначеному співвідношенням: М1l1=М2l2, де Ml, М2 - маси виробу та кільця відповідно; l1, l2 - відстань від осі цапф до центрів мас виробу і кільця відповідно, що знаходяться по різні сторони від цапф. Суть пропонованої корисної моделі пояснюється кресленнями, де на фіг. 1 схематично зображено пропонований обертач; на фіг. 2 зображено розріз А-А на фіг. 1. Обертач містить змонтовані на підставі 1 дві стійки 2, на яких закріплені з можливістю обертання дві цапфи 3 поворотного кільця 4. Цапфи виконані у вигляді вигнутих під кутом 90° (Г-подібних) стержнів 5. Кільце 4 фіксується щодо стержнів, на яких нарізана зовнішня різьба 6, за допомогою гайок 7. Одна з цапф 3 за допомогою муфти 8 з'єднана з електроприводом обертального руху 9. На кільці 4 встановлені вузли 10 для затиску виробу 11. Пристрій працює наступним чином. Для кожного виробу заздалегідь експериментально або розрахунковим шляхом визначається положення центру мас (точка Сі) і вираховується положення його відносно осі цапф (розмір l1), які для зменшення габаритів пристрою, призначеного для кругового обертання виробів, розташовується по середині довжини виробу. При відомої масі кільця М 2 положення його центру мас (точка С2) щодо стержнів цапф 3 (розмір l2) визначається з виразу: М1l1=М2l2, де Мъ М2- маси виробу та кільця відповідно; l1, l2 - відстань від осі цапф до центрів мас виробу і кільця відповідно, що знаходяться по різні сторони від цапф. Після цього кільце 4 закріплюється на стержнях за допомогою гайок 7. Виріб 11 вводиться всередину кільця 4 так, що центри мас його і кільця розташовуються по різні сторони від цапф 3. Потім виріб 11 затискається в кільці 4 вузлами 10. Подається напруга живлення на електропривод 9 і вся система виріб-кільце починає обертатися навколо осі цапф 3, встановлених в стійках 2. Виконання цапф зі зміщенням їх осей відносно центру мас кільця, збірка системи вирібкільце так, що їх центри мас виявляються розташованими по різні сторони від осі цапф, а загальний центр мас системи знаходиться поблизу (або збігається) осі цапф, дозволяє більш ефективно використовувати масу виробу з ексцентричним (що не збігається з віссю обертання) розташуванням центру мас. З'єднання кільця з можливістю поздовжнього переміщення щодо стержнів дозволяє домагатися виконання умови М1l1=М2l2, при якому момент опору крутному моменту приводу виявляється мінімальним, що дозволяє використовувати малопотужні електроприводи. 1 UA 112348 U 5 10 Крім того, це дає можливість зменшити масу кільця, що також сприяє зменшенню споживаної приводом потужності за рахунок зменшення загального моменту інерції системи. Можливість суміщення центру мас системи виріб-кільце з віссю обертання дозволяє використовувати несамогальмівні приводи з підвищеним коефіцієнтом корисної дії і без спеціальних гальмівних пристроїв, що спрощує конструкцію обертача. Джерела інформації: 1. А.с. СССР № 789263. Кантователь для сварки. В23 К 37/04, 1980. 2. А.с. СССР № 694341. Кантователь. В23 К 37/04, 1979. 3. А.с. СССР № 597541. Кантователь. В23 К 37/04, 1978. 4. НИИМАШ. Механические сварное оборудование, С-Х-5, Ь., 1974. - с. 23, рис. 16; с. 53, рис. 37 (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Обертач, що містить поворотне кільце з приводом його обертання і вузлами затиску виробів, цапфи якого змонтовані на двох стійках, який відрізняється тим, що цапфи виконані зі зміщенням їх осей відносно центру мас кільця у вигляді вигнутих під кутом 90° стержнів. 2. Обертач за п. 1, який відрізняється тим, що кільце з'єднане з цапфами з можливістю поздовжнього переміщення і фіксації щодо стержнів в положенні, визначеному співвідношенням М1l1=М2l2, де М1, М2 - маси виробу та кільця відповідно; l1, l2 - відстань від осі цапф до центрів мас виробу і кільця відповідно, що знаходяться по різні сторони від цапф. 2 UA 112348 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
