Кантувач

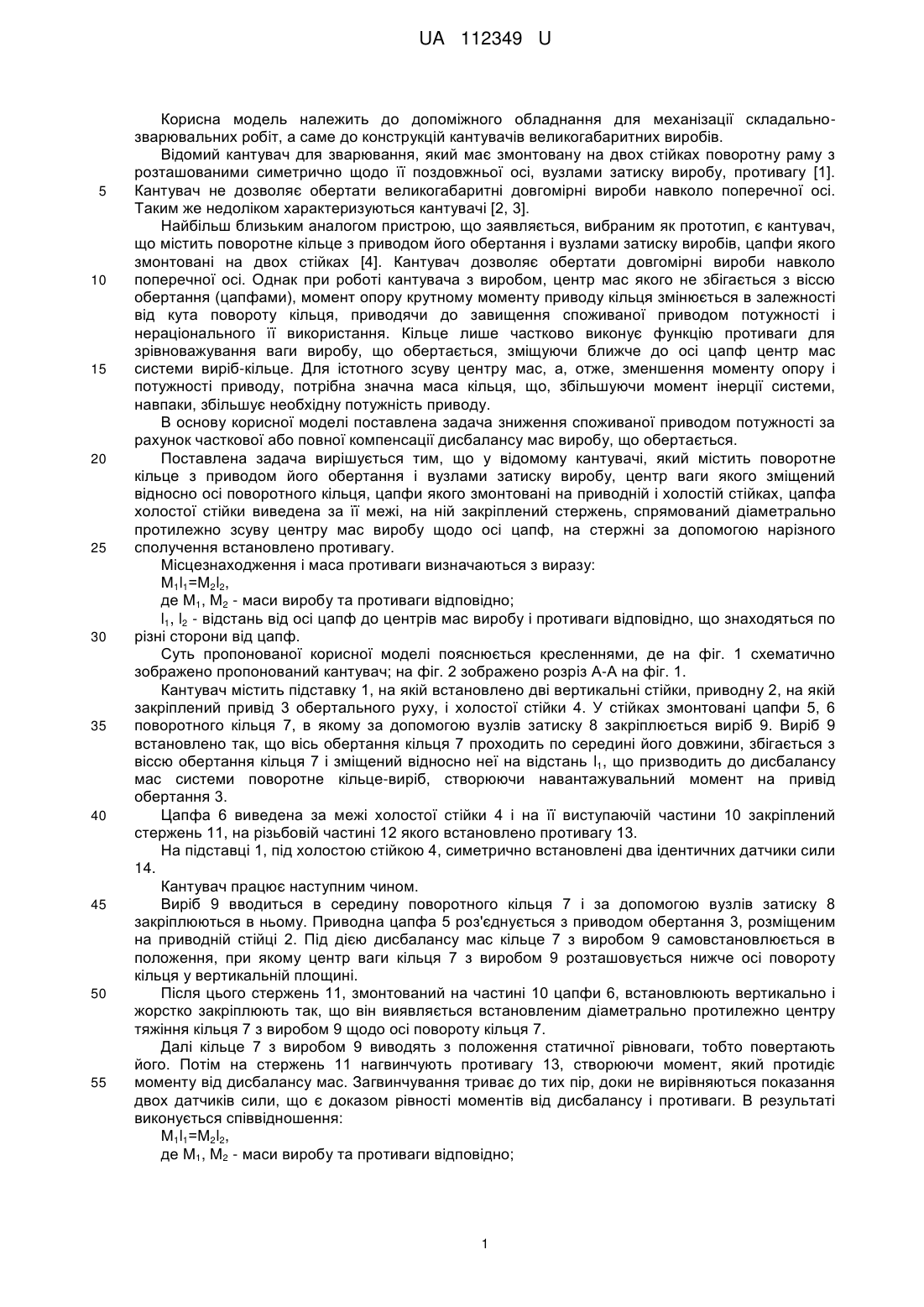

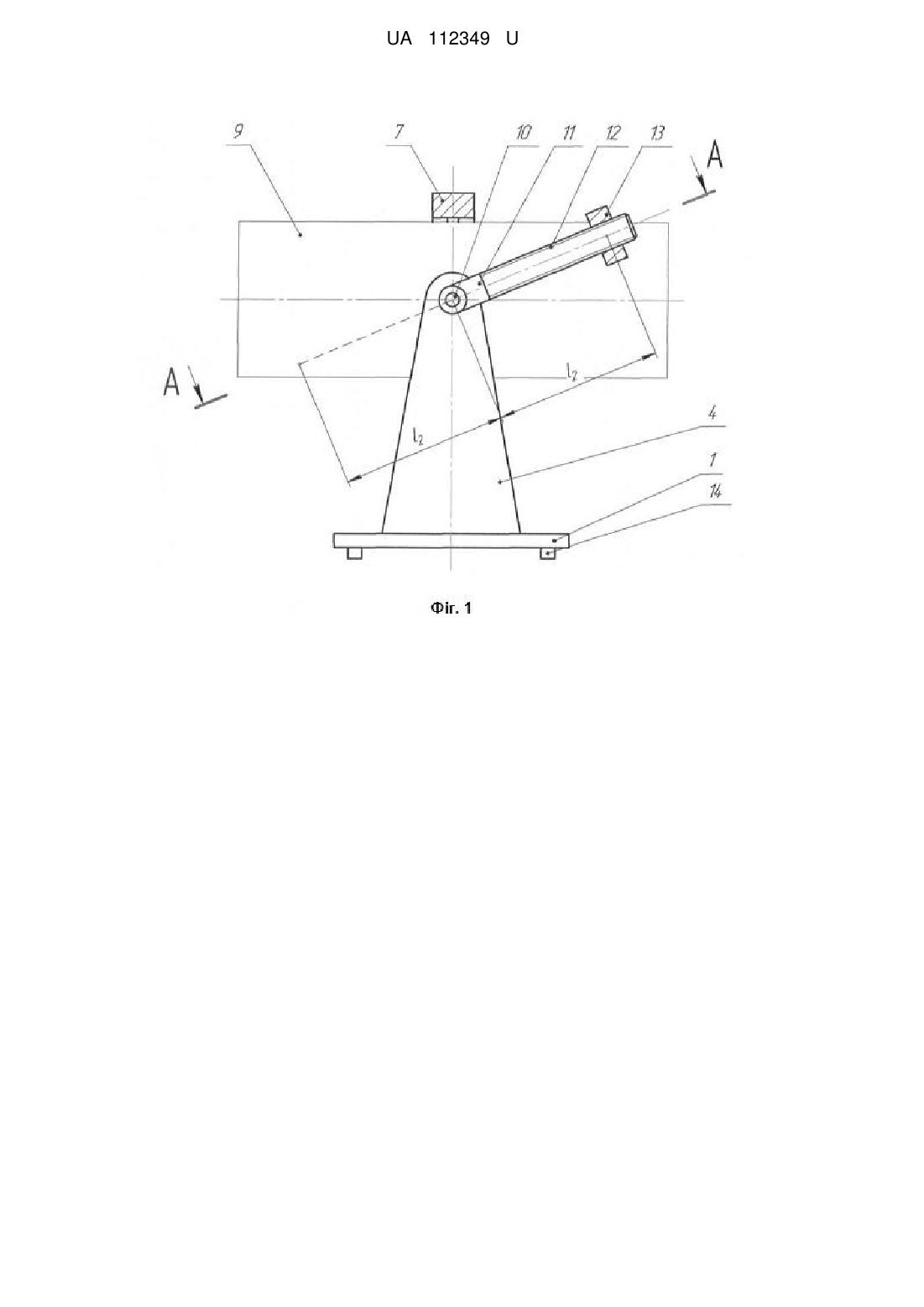

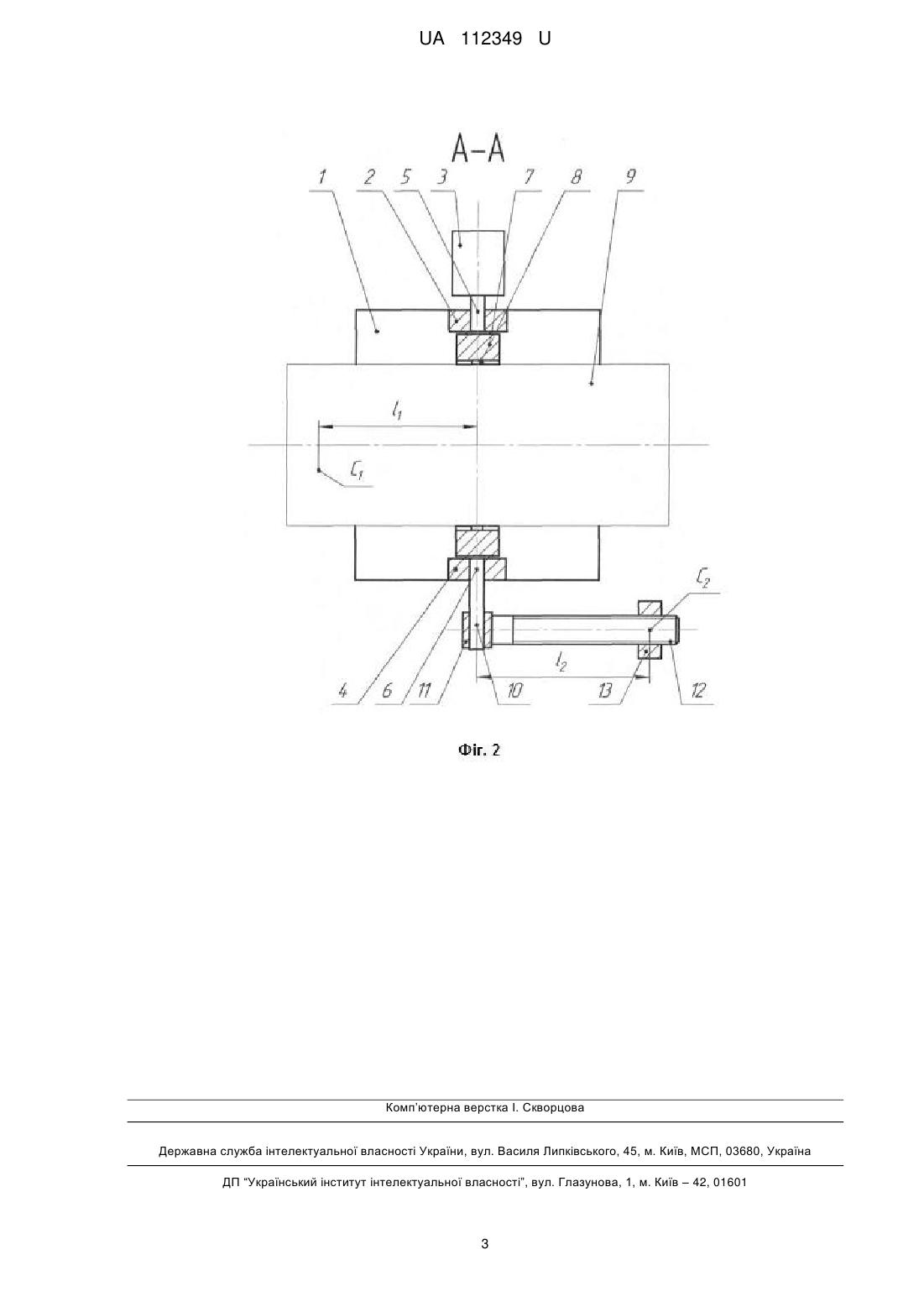

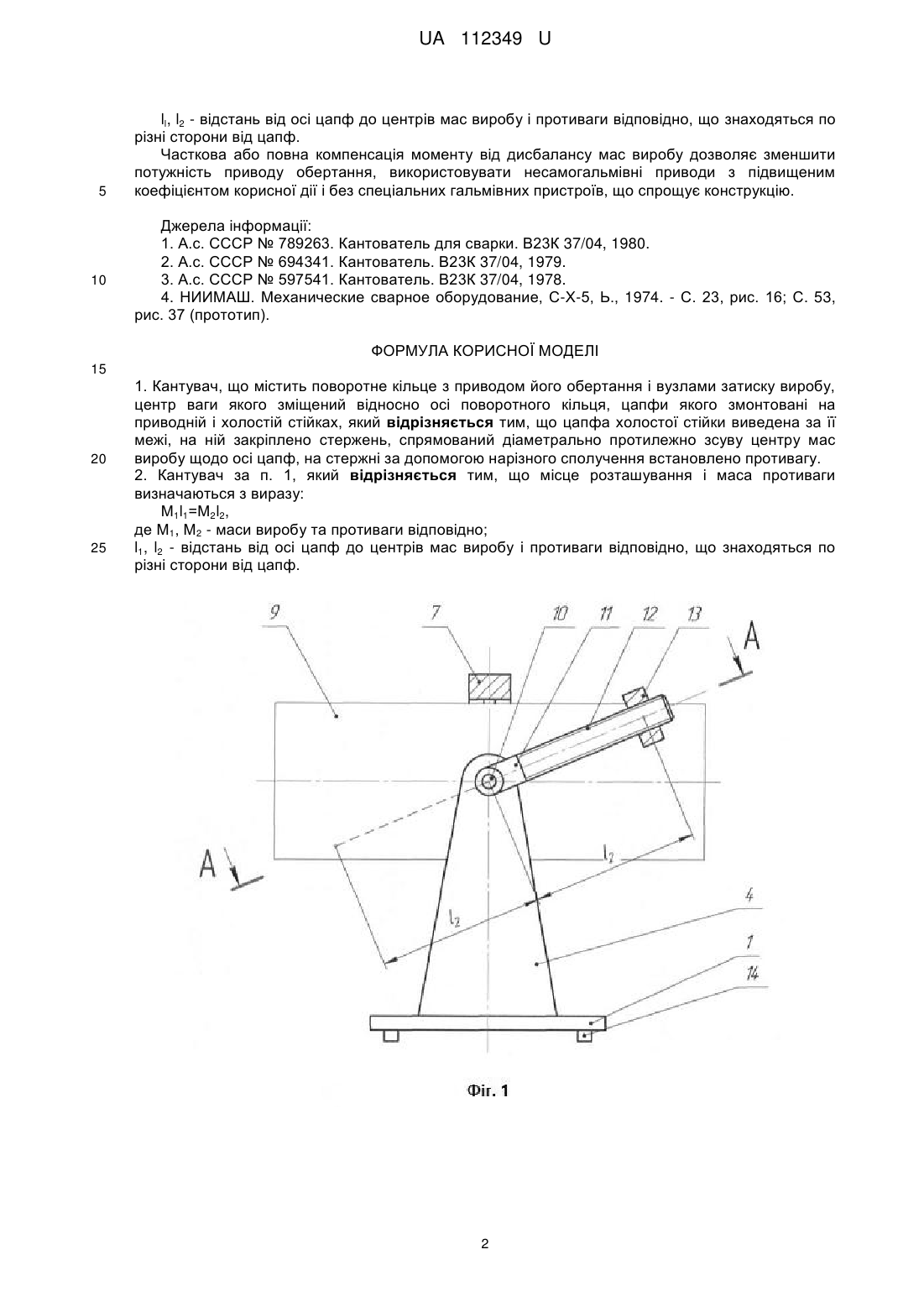

Реферат: Кантувач містить поворотне кільце з приводом його обертання і вузлами затиску виробу. Центр ваги якого зміщений відносно осі поворотного кільця, цапфи якого змонтовані на приводній і холостій стійках. Цапфа холостої стійки виведена за її межі, на ній закріплено стержень, спрямований діаметрально протилежно зсуву центру мас виробу щодо осі цапф, на стержні за допомогою нарізного сполучення встановлено противагу. UA 112349 U (54) КАНТУВАЧ UA 112349 U UA 112349 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до допоміжного обладнання для механізації складальнозварювальних робіт, а саме до конструкцій кантувачів великогабаритних виробів. Відомий кантувач для зварювання, який має змонтовану на двох стійках поворотну раму з розташованими симетрично щодо її поздовжньої осі, вузлами затиску виробу, противагу [1]. Кантувач не дозволяє обертати великогабаритні довгомірні вироби навколо поперечної осі. Таким же недоліком характеризуються кантувачі [2, 3]. Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є кантувач, що містить поворотне кільце з приводом його обертання і вузлами затиску виробів, цапфи якого змонтовані на двох стійках [4]. Кантувач дозволяє обертати довгомірні вироби навколо поперечної осі. Однак при роботі кантувача з виробом, центр мас якого не збігається з віссю обертання (цапфами), момент опору крутному моменту приводу кільця змінюється в залежності від кута повороту кільця, приводячи до завищення споживаної приводом потужності і нераціонального її використання. Кільце лише частково виконує функцію противаги для зрівноважування ваги виробу, що обертається, зміщуючи ближче до осі цапф центр мас системи виріб-кільце. Для істотного зсуву центру мас, а, отже, зменшення моменту опору і потужності приводу, потрібна значна маса кільця, що, збільшуючи момент інерції системи, навпаки, збільшує необхідну потужність приводу. В основу корисної моделі поставлена задача зниження споживаної приводом потужності за рахунок часткової або повної компенсації дисбалансу мас виробу, що обертається. Поставлена задача вирішується тим, що у відомому кантувачі, який містить поворотне кільце з приводом його обертання і вузлами затиску виробу, центр ваги якого зміщений відносно осі поворотного кільця, цапфи якого змонтовані на приводній і холостій стійках, цапфа холостої стійки виведена за її межі, на ній закріплений стержень, спрямований діаметрально протилежно зсуву центру мас виробу щодо осі цапф, на стержні за допомогою нарізного сполучення встановлено противагу. Місцезнаходження і маса противаги визначаються з виразу: М1l1=М2l2, де М1, М2 - маси виробу та противаги відповідно; l1, l2 - відстань від осі цапф до центрів мас виробу і противаги відповідно, що знаходяться по різні сторони від цапф. Суть пропонованої корисної моделі пояснюється кресленнями, де на фіг. 1 схематично зображено пропонований кантувач; на фіг. 2 зображено розріз А-А на фіг. 1. Кантувач містить підставку 1, на якій встановлено дві вертикальні стійки, приводну 2, на якій закріплений привід 3 обертального руху, і холостої стійки 4. У стійках змонтовані цапфи 5, 6 поворотного кільця 7, в якому за допомогою вузлів затиску 8 закріплюється виріб 9. Виріб 9 встановлено так, що вісь обертання кільця 7 проходить по середині його довжини, збігається з віссю обертання кільця 7 і зміщений відносно неї на відстань l1, що призводить до дисбалансу мас системи поворотне кільце-виріб, створюючи навантажувальний момент на привід обертання 3. Цапфа 6 виведена за межі холостої стійки 4 і на її виступаючій частини 10 закріплений стержень 11, на різьбовій частині 12 якого встановлено противагу 13. На підставці 1, під холостою стійкою 4, симетрично встановлені два ідентичних датчики сили 14. Кантувач працює наступним чином. Виріб 9 вводиться в середину поворотного кільця 7 і за допомогою вузлів затиску 8 закріплюються в ньому. Приводна цапфа 5 роз'єднується з приводом обертання 3, розміщеним на приводній стійці 2. Під дією дисбалансу мас кільце 7 з виробом 9 самовстановлюється в положення, при якому центр ваги кільця 7 з виробом 9 розташовується нижче осі повороту кільця у вертикальній площині. Після цього стержень 11, змонтований на частині 10 цапфи 6, встановлюють вертикально і жорстко закріплюють так, що він виявляється встановленим діаметрально протилежно центру тяжіння кільця 7 з виробом 9 щодо осі повороту кільця 7. Далі кільце 7 з виробом 9 виводять з положення статичної рівноваги, тобто повертають його. Потім на стержень 11 нагвинчують противагу 13, створюючи момент, який протидіє моменту від дисбалансу мас. Загвинчування триває до тих пір, доки не вирівняються показання двох датчиків сили, що є доказом рівності моментів від дисбалансу і противаги. В результаті виконується співвідношення: М1l1=М2l2, де M1, M2 - маси виробу та противаги відповідно; 1 UA 112349 U 5 10 ll, l2 - відстань від осі цапф до центрів мас виробу і противаги відповідно, що знаходяться по різні сторони від цапф. Часткова або повна компенсація моменту від дисбалансу мас виробу дозволяє зменшити потужність приводу обертання, використовувати несамогальмівні приводи з підвищеним коефіцієнтом корисної дії і без спеціальних гальмівних пристроїв, що спрощує конструкцію. Джерела інформації: 1. А.с. СССР № 789263. Кантователь для сварки. В23К 37/04, 1980. 2. А.с. СССР № 694341. Кантователь. В23К 37/04, 1979. 3. А.с. СССР № 597541. Кантователь. В23К 37/04, 1978. 4. НИИМАШ. Механические сварное оборудование, С-Х-5, Ь., 1974. - С. 23, рис. 16; С. 53, рис. 37 (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Кантувач, що містить поворотне кільце з приводом його обертання і вузлами затиску виробу, центр ваги якого зміщений відносно осі поворотного кільця, цапфи якого змонтовані на приводній і холостій стійках, який відрізняється тим, що цапфа холостої стійки виведена за її межі, на ній закріплено стержень, спрямований діаметрально протилежно зсуву центру мас виробу щодо осі цапф, на стержні за допомогою нарізного сполучення встановлено противагу. 2. Кантувач за п. 1, який відрізняється тим, що місце розташування і маса противаги визначаються з виразу: М1l1=М2l2, де М1, М2 - маси виробу та противаги відповідно; l1, l2 - відстань від осі цапф до центрів мас виробу і противаги відповідно, що знаходяться по різні сторони від цапф. 2 UA 112349 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
