Пристрій для виготовлення розгорток картонного паковання

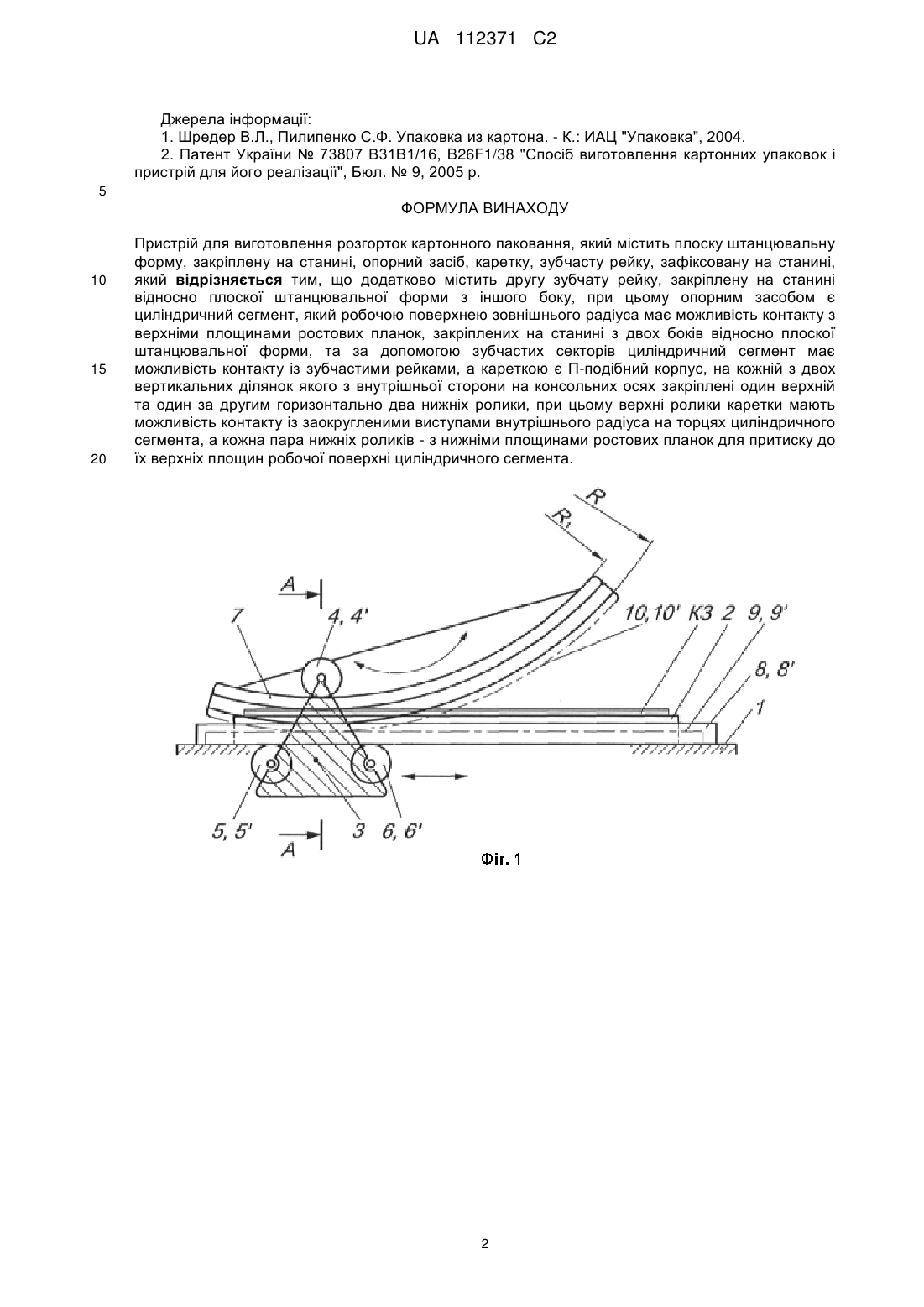

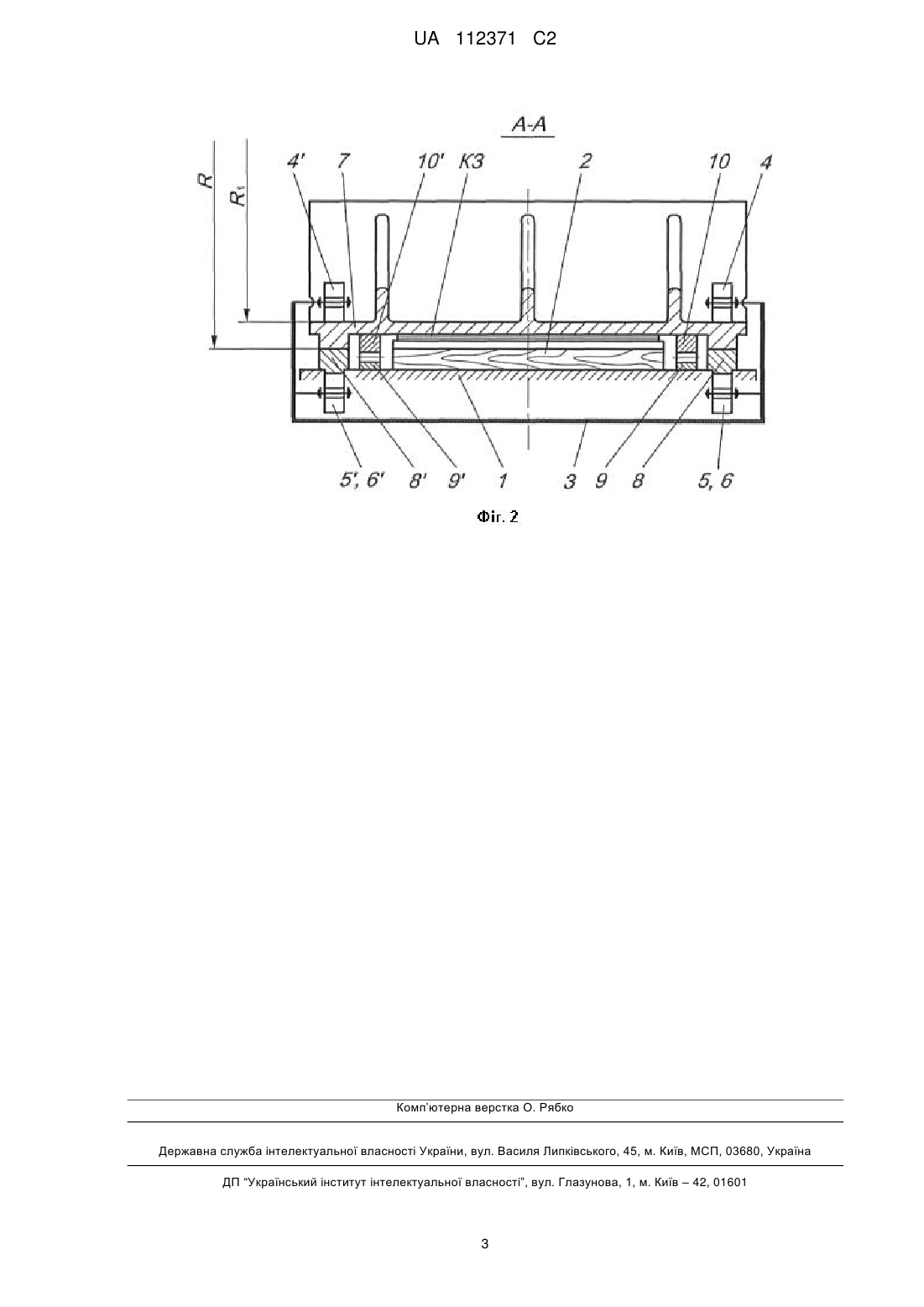

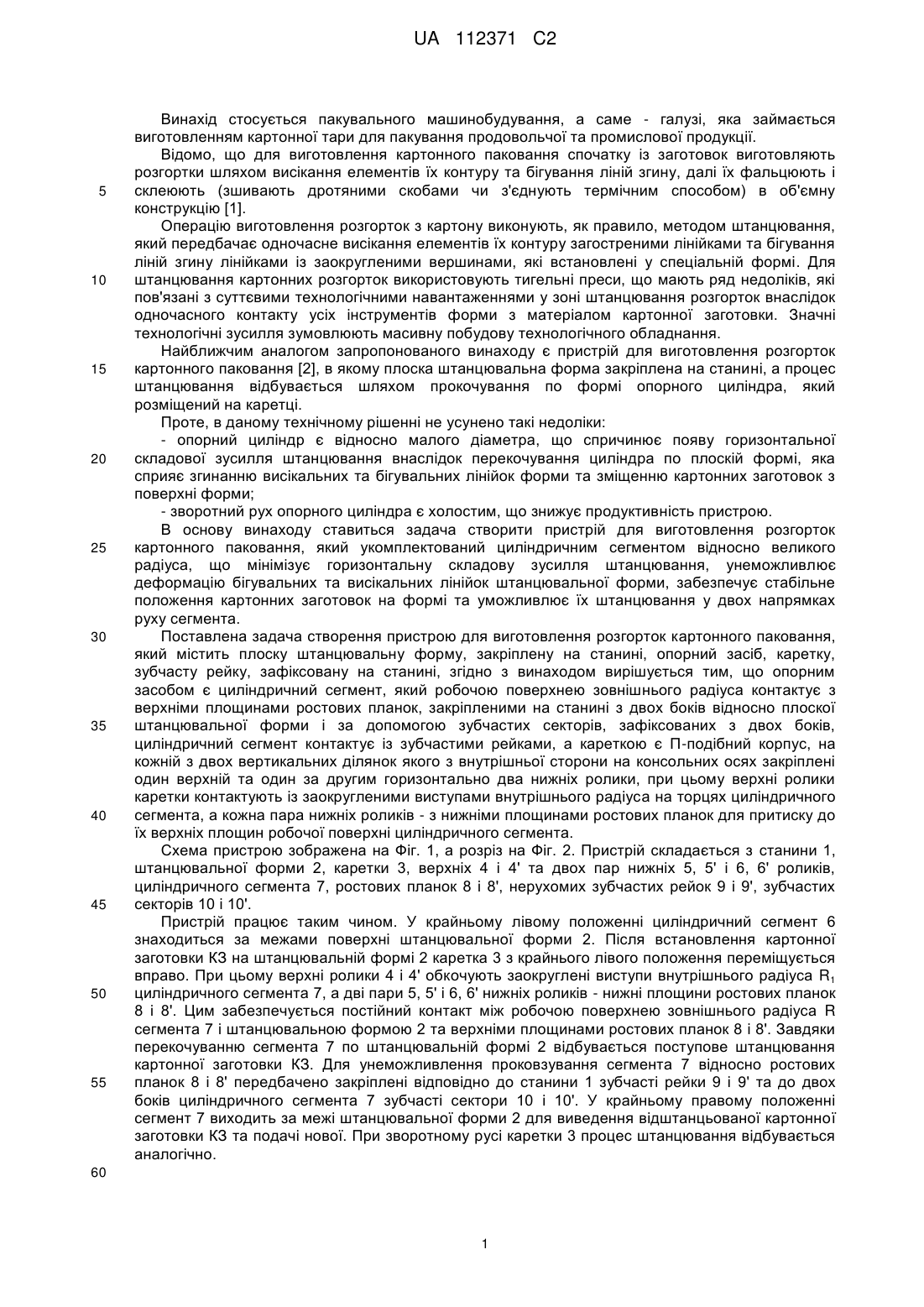

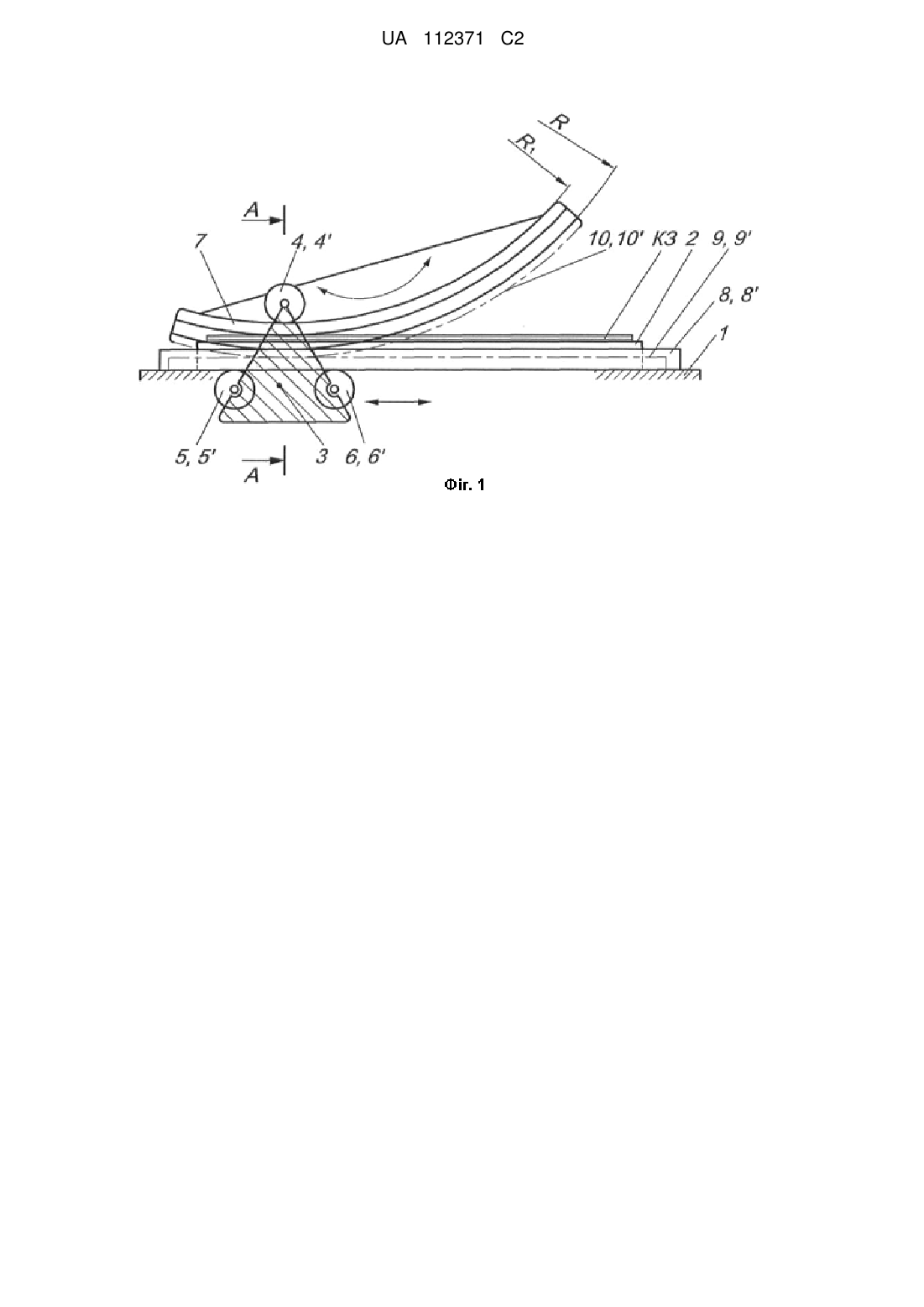

Реферат: Винахід стосується пакувального машинобудування, а саме - галузі, яка займається виготовленням картонної тари для пакування продовольчої та промислової продукції. Пристрій для виготовлення розгорток картонного паковання складається зі станини, на якій зафіксована штанцювальна форма, П-подібної каретки, до якої з двох боків закріплені верхні та дві пари нижніх роликів, циліндричного сегмента, що перекочується по штанцювальній формі, двох ростових планок, двох нерухомих зубчастих рейок та зубчастих секторів, закріплених з двох боків до циліндричного сегмента. UA 112371 C2 (12) UA 112371 C2 UA 112371 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується пакувального машинобудування, а саме - галузі, яка займається виготовленням картонної тари для пакування продовольчої та промислової продукції. Відомо, що для виготовлення картонного паковання спочатку із заготовок виготовляють розгортки шляхом висікання елементів їх контуру та бігування ліній згину, далі їх фальцюють і склеюють (зшивають дротяними скобами чи з'єднують термічним способом) в об'ємну конструкцію [1]. Операцію виготовлення розгорток з картону виконують, як правило, методом штанцювання, який передбачає одночасне висікання елементів їх контуру загостреними лінійками та бігування ліній згину лінійками із заокругленими вершинами, які встановлені у спеціальній формі. Для штанцювання картонних розгорток використовують тигельні преси, що мають ряд недоліків, які пов'язані з суттєвими технологічними навантаженнями у зоні штанцювання розгорток внаслідок одночасного контакту усіх інструментів форми з матеріалом картонної заготовки. Значні технологічні зусилля зумовлюють масивну побудову технологічного обладнання. Найближчим аналогом запропонованого винаходу є пристрій для виготовлення розгорток картонного паковання [2], в якому плоска штанцювальна форма закріплена на станині, а процес штанцювання відбувається шляхом прокочування по формі опорного циліндра, який розміщений на каретці. Проте, в даному технічному рішенні не усунено такі недоліки: - опорний циліндр є відносно малого діаметра, що спричинює появу горизонтальної складової зусилля штанцювання внаслідок перекочування циліндра по плоскій формі, яка сприяє згинанню висікальних та бігувальних лінійок форми та зміщенню картонних заготовок з поверхні форми; - зворотний рух опорного циліндра є холостим, що знижує продуктивність пристрою. В основу винаходу ставиться задача створити пристрій для виготовлення розгорток картонного паковання, який укомплектований циліндричним сегментом відносно великого радіуса, що мінімізує горизонтальну складову зусилля штанцювання, унеможливлює деформацію бігувальних та висікальних лінійок штанцювальної форми, забезпечує стабільне положення картонних заготовок на формі та уможливлює їх штанцювання у двох напрямках руху сегмента. Поставлена задача створення пристрою для виготовлення розгорток картонного паковання, який містить плоску штанцювальну форму, закріплену на станині, опорний засіб, каретку, зубчасту рейку, зафіксовану на станині, згідно з винаходом вирішується тим, що опорним засобом є циліндричний сегмент, який робочою поверхнею зовнішнього радіуса контактує з верхніми площинами ростових планок, закріпленими на станині з двох боків відносно плоскої штанцювальної форми і за допомогою зубчастих секторів, зафіксованих з двох боків, циліндричний сегмент контактує із зубчастими рейками, а кареткою є П-подібний корпус, на кожній з двох вертикальних ділянок якого з внутрішньої сторони на консольних осях закріплені один верхній та один за другим горизонтально два нижніх ролики, при цьому верхні ролики каретки контактують із заокругленими виступами внутрішнього радіуса на торцях циліндричного сегмента, а кожна пара нижніх роликів - з нижніми площинами ростових планок для притиску до їх верхніх площин робочої поверхні циліндричного сегмента. Схема пристрою зображена на Фіг. 1, а розріз на Фіг. 2. Пристрій складається з станини 1, штанцювальної форми 2, каретки 3, верхніх 4 і 4' та двох пар нижніх 5, 5' і 6, 6' роликів, циліндричного сегмента 7, ростових планок 8 і 8', нерухомих зубчастих рейок 9 і 9', зубчастих секторів 10 і 10'. Пристрій працює таким чином. У крайньому лівому положенні циліндричний сегмент 6 знаходиться за межами поверхні штанцювальної форми 2. Після встановлення картонної заготовки КЗ на штанцювальній формі 2 каретка 3 з крайнього лівого положення переміщується вправо. При цьому верхні ролики 4 і 4' обкочують заокруглені виступи внутрішнього радіуса R1 циліндричного сегмента 7, а дві пари 5, 5' і 6, 6' нижніх роликів - нижні площини ростових планок 8 і 8'. Цим забезпечується постійний контакт між робочою поверхнею зовнішнього радіуса R сегмента 7 і штанцювальною формою 2 та верхніми площинами ростових планок 8 і 8'. Завдяки перекочуванню сегмента 7 по штанцювальній формі 2 відбувається поступове штанцювання картонної заготовки КЗ. Для унеможливлення проковзування сегмента 7 відносно ростових планок 8 і 8' передбачено закріплені відповідно до станини 1 зубчасті рейки 9 і 9' та до двох боків циліндричного сегмента 7 зубчасті сектори 10 і 10'. У крайньому правому положенні сегмент 7 виходить за межі штанцювальної форми 2 для виведення відштанцьованої картонної заготовки КЗ та подачі нової. При зворотному русі каретки 3 процес штанцювання відбувається аналогічно. 60 1 UA 112371 C2 Джерела інформації: 1. Шредер В.Л., Пилипенко С.Ф. Упаковка из картона. - К.: ИАЦ "Упаковка", 2004. 2. Патент України № 73807 В31В1/16, B26F1/38 "Спосіб виготовлення картонних упаковок і пристрій для його реалізації", Бюл. № 9, 2005 р. 5 ФОРМУЛА ВИНАХОДУ 10 15 20 Пристрій для виготовлення розгорток картонного паковання, який містить плоску штанцювальну форму, закріплену на станині, опорний засіб, каретку, зубчасту рейку, зафіксовану на станині, який відрізняється тим, що додатково містить другу зубчату рейку, закріплену на станині відносно плоскої штанцювальної форми з іншого боку, при цьому опорним засобом є циліндричний сегмент, який робочою поверхнею зовнішнього радіуса має можливість контакту з верхніми площинами ростових планок, закріплених на станині з двох боків відносно плоскої штанцювальної форми, та за допомогою зубчастих секторів циліндричний сегмент має можливість контакту із зубчастими рейками, а кареткою є П-подібний корпус, на кожній з двох вертикальних ділянок якого з внутрішньої сторони на консольних осях закріплені один верхній та один за другим горизонтально два нижніх ролики, при цьому верхні ролики каретки мають можливість контакту із заокругленими виступами внутрішнього радіуса на торцях циліндричного сегмента, а кожна пара нижніх роликів - з нижніми площинами ростових планок для притиску до їх верхніх площин робочої поверхні циліндричного сегмента. 2 UA 112371 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
