Планетарно-фрикційний мультиплікатор

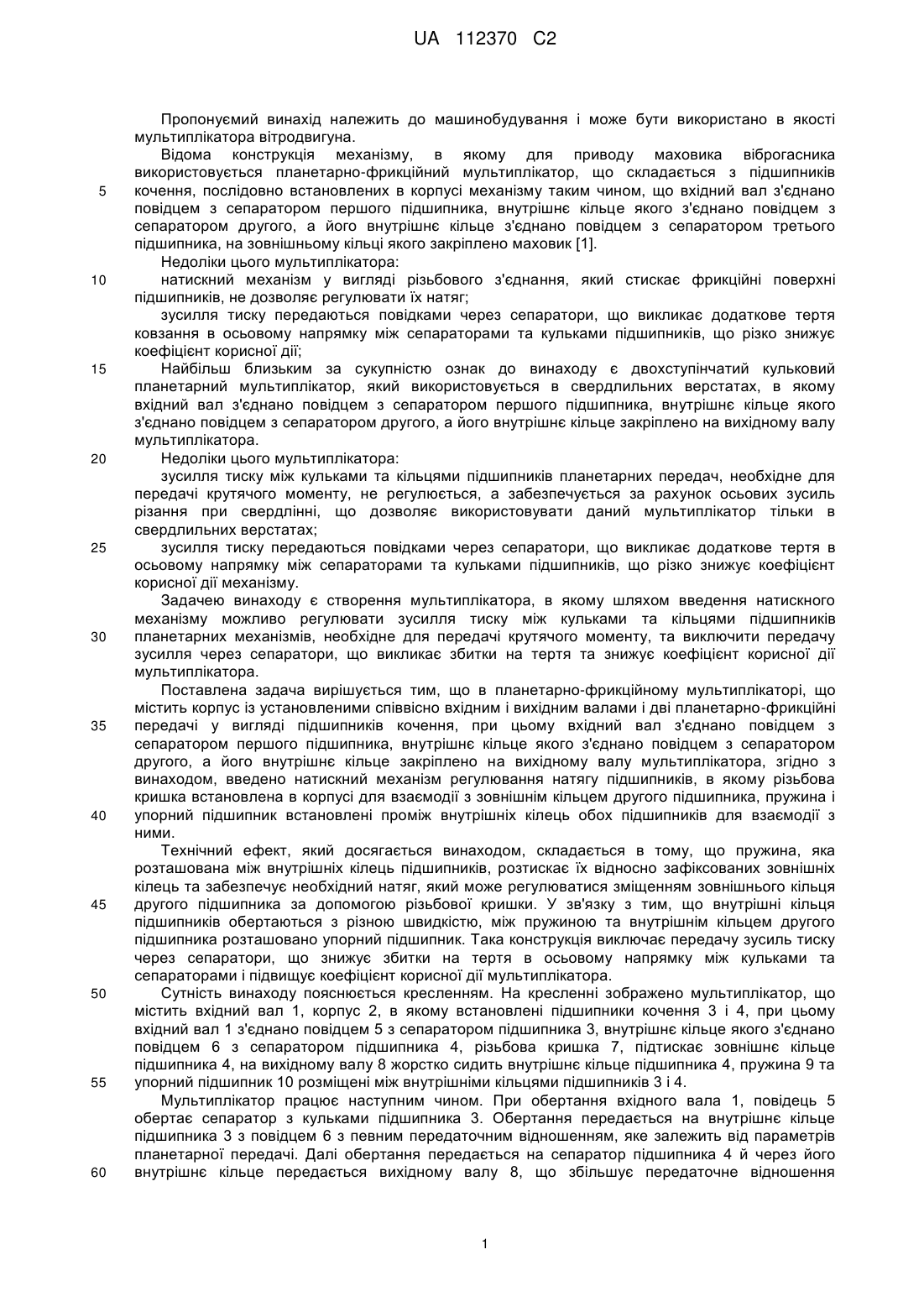

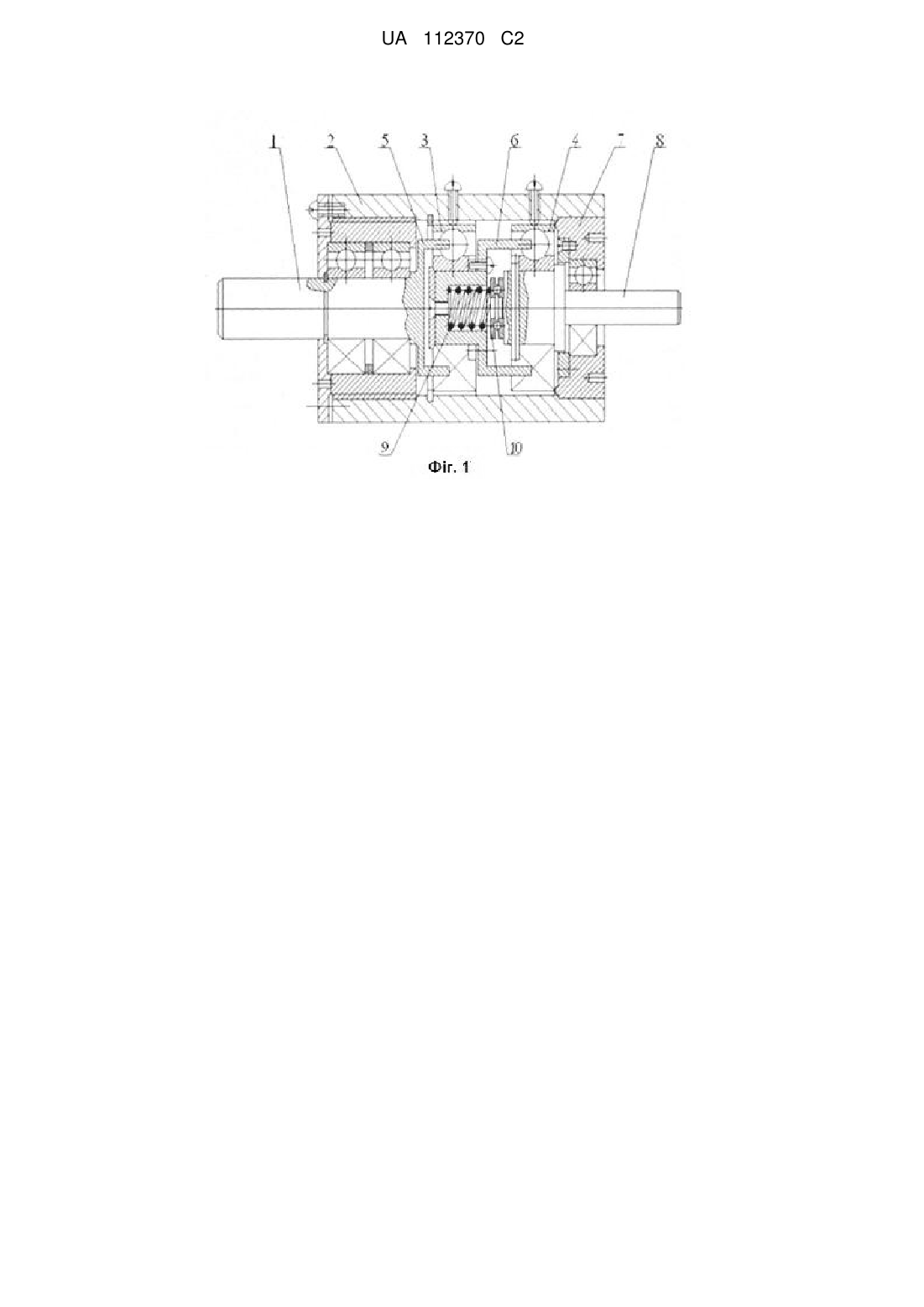

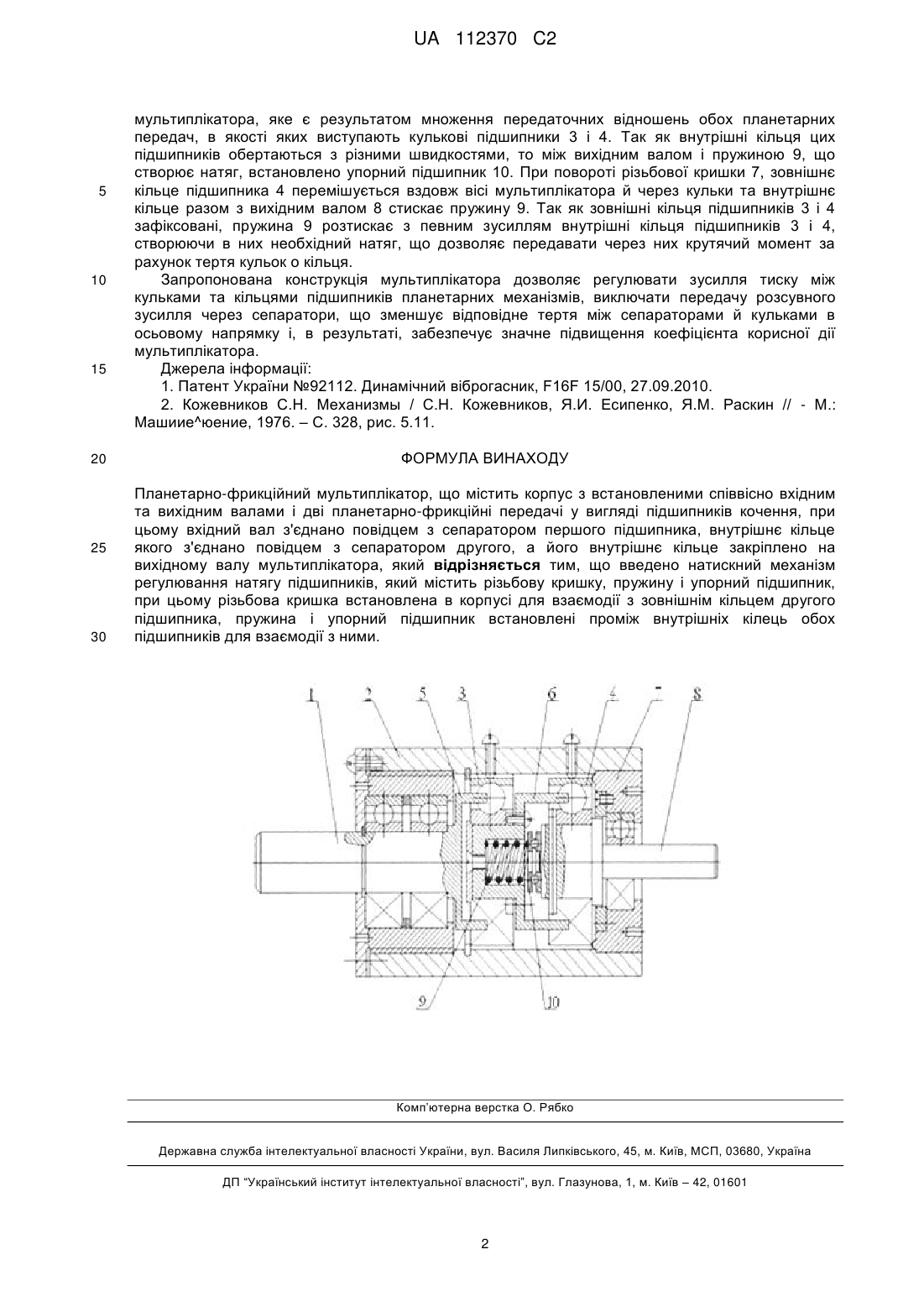

Реферат: Винахід належить до планетарно-фрикційних мультиплікаторів. Мультиплікатор містить корпус з встановленими співвісно вхідним ті вихідним валами і дві послідовно включені планетарнофрикційні передачі у вигляді підшипників кочення, натискний механізм, що включає різьбові кришку, пружину і упорний підшипник. Різьбова кришка підтискає зовнішнє кільце другого підшипника кочення. Пружина і упорний підшипник встановлені проміж внутрішніх кілець обох підшипників. Пружина, яка розташована між внутрішніх кілець підшипників, розтискає їх відносно зафіксованих зовнішніх кілець та забезпечує необхідний натяг, який може регулюватися зміщенням зовнішнього кільця другого підшипника за допомогою різьбової кришки, що виключає передачу зусиль тиску через сепаратори і тертя в осьовому напрямку між кульками та сепараторами, що підвищує коефіцієнт корисної дії мультиплікатора. UA 112370 C2 (12) UA 112370 C2 UA 112370 C2 5 10 15 20 25 30 35 40 45 50 55 60 Пропонуємий винахід належить до машинобудування і може бути використано в якості мультиплікатора вітродвигуна. Відома конструкція механізму, в якому для приводу маховика віброгасника використовується планетарно-фрикційний мультиплікатор, що складається з підшипників кочення, послідовно встановлених в корпусі механізму таким чином, що вхідний вал з'єднано повідцем з сепаратором першого підшипника, внутрішнє кільце якого з'єднано повідцем з сепаратором другого, а його внутрішнє кільце з'єднано повідцем з сепаратором третього підшипника, на зовнішньому кільці якого закріплено маховик [1]. Недоліки цього мультиплікатора: натискний механізм у вигляді різьбового з'єднання, який стискає фрикційні поверхні підшипників, не дозволяє регулювати їх натяг; зусилля тиску передаються повідками через сепаратори, що викликає додаткове тертя ковзання в осьовому напрямку між сепараторами та кульками підшипників, що різко знижує коефіцієнт корисної дії; Найбільш близьким за сукупністю ознак до винаходу є двохступінчатий кульковий планетарний мультиплікатор, який використовується в свердлильних верстатах, в якому вхідний вал з'єднано повідцем з сепаратором першого підшипника, внутрішнє кільце якого з'єднано повідцем з сепаратором другого, а його внутрішнє кільце закріплено на вихідному валу мультиплікатора. Недоліки цього мультиплікатора: зусилля тиску між кульками та кільцями підшипників планетарних передач, необхідне для передачі крутячого моменту, не регулюється, а забезпечується за рахунок осьових зусиль різання при свердлінні, що дозволяє використовувати даний мультиплікатор тільки в свердлильних верстатах; зусилля тиску передаються повідками через сепаратори, що викликає додаткове тертя в осьовому напрямку між сепараторами та кульками підшипників, що різко знижує коефіцієнт корисної дії механізму. Задачею винаходу є створення мультиплікатора, в якому шляхом введення натискного механізму можливо регулювати зусилля тиску між кульками та кільцями підшипників планетарних механізмів, необхідне для передачі крутячого моменту, та виключити передачу зусилля через сепаратори, що викликає збитки на тертя та знижує коефіцієнт корисної дії мультиплікатора. Поставлена задача вирішується тим, що в планетарно-фрикційному мультиплікаторі, що містить корпус із установленими співвісно вхідним і вихідним валами і дві планетарно-фрикційні передачі у вигляді підшипників кочення, при цьому вхідний вал з'єднано повідцем з сепаратором першого підшипника, внутрішнє кільце якого з'єднано повідцем з сепаратором другого, а його внутрішнє кільце закріплено на вихідному валу мультиплікатора, згідно з винаходом, введено натискний механізм регулювання натягу підшипників, в якому різьбова кришка встановлена в корпусі для взаємодії з зовнішнім кільцем другого підшипника, пружина і упорний підшипник встановлені проміж внутрішніх кілець обох підшипників для взаємодії з ними. Технічний ефект, який досягається винаходом, складається в тому, що пружина, яка розташована між внутрішніх кілець підшипників, розтискає їх відносно зафіксованих зовнішніх кілець та забезпечує необхідний натяг, який може регулюватися зміщенням зовнішнього кільця другого підшипника за допомогою різьбової кришки. У зв'язку з тим, що внутрішні кільця підшипників обертаються з різною швидкістю, між пружиною та внутрішнім кільцем другого підшипника розташовано упорний підшипник. Така конструкція виключає передачу зусиль тиску через сепаратори, що знижує збитки на тертя в осьовому напрямку між кульками та сепараторами і підвищує коефіцієнт корисної дії мультиплікатора. Сутність винаходу пояснюється кресленням. На кресленні зображено мультиплікатор, що містить вхідний вал 1, корпус 2, в якому встановлені підшипники кочення 3 і 4, при цьому вхідний вал 1 з'єднано повідцем 5 з сепаратором підшипника 3, внутрішнє кільце якого з'єднано повідцем 6 з сепаратором підшипника 4, різьбова кришка 7, підтискає зовнішнє кільце підшипника 4, на вихідному валу 8 жорстко сидить внутрішнє кільце підшипника 4, пружина 9 та упорний підшипник 10 розміщені між внутрішніми кільцями підшипників 3 і 4. Мультиплікатор працює наступним чином. При обертання вхідного вала 1, повідець 5 обертає сепаратор з кульками підшипника 3. Обертання передається на внутрішнє кільце підшипника 3 з повідцем 6 з певним передаточним відношенням, яке залежить від параметрів планетарної передачі. Далі обертання передається на сепаратор підшипника 4 й через його внутрішнє кільце передається вихідному валу 8, що збільшує передаточне відношення 1 UA 112370 C2 5 10 15 20 25 30 мультиплікатора, яке є результатом множення передаточних відношень обох планетарних передач, в якості яких виступають кулькові підшипники 3 і 4. Так як внутрішні кільця цих підшипників обертаються з різними швидкостями, то між вихідним валом і пружиною 9, що створює натяг, встановлено упорний підшипник 10. При повороті різьбової кришки 7, зовнішнє кільце підшипника 4 перемішується вздовж вісі мультиплікатора й через кульки та внутрішнє кільце разом з вихідним валом 8 стискає пружину 9. Так як зовнішні кільця підшипників 3 і 4 зафіксовані, пружина 9 розтискає з певним зусиллям внутрішні кільця підшипників 3 і 4, створюючи в них необхідний натяг, що дозволяє передавати через них крутячий момент за рахунок тертя кульок о кільця. Запропонована конструкція мультиплікатора дозволяє регулювати зусилля тиску між кульками та кільцями підшипників планетарних механізмів, виключати передачу розсувного зусилля через сепаратори, що зменшує відповідне тертя між сепараторами й кульками в осьовому напрямку і, в результаті, забезпечує значне підвищення коефіцієнта корисної дії мультиплікатора. Джерела інформації: 1. Патент України №92112. Динамічний віброгасник, F16F 15/00, 27.09.2010. 2. Кожевников С.Н. Механизмы / С.Н. Кожевников, Я.И. Есипенко, Я.М. Раскин // - М.: Машиие^юение, 1976. – С. 328, рис. 5.11. ФОРМУЛА ВИНАХОДУ Планетарно-фрикційний мультиплікатор, що містить корпус з встановленими співвісно вхідним та вихідним валами і дві планетарно-фрикційні передачі у вигляді підшипників кочення, при цьому вхідний вал з'єднано повідцем з сепаратором першого підшипника, внутрішнє кільце якого з'єднано повідцем з сепаратором другого, а його внутрішнє кільце закріплено на вихідному валу мультиплікатора, який відрізняється тим, що введено натискний механізм регулювання натягу підшипників, який містить різьбову кришку, пружину і упорний підшипник, при цьому різьбова кришка встановлена в корпусі для взаємодії з зовнішнім кільцем другого підшипника, пружина і упорний підшипник встановлені проміж внутрішніх кілець обох підшипників для взаємодії з ними. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
