Пристрій для отримання води з навколишнього середовища

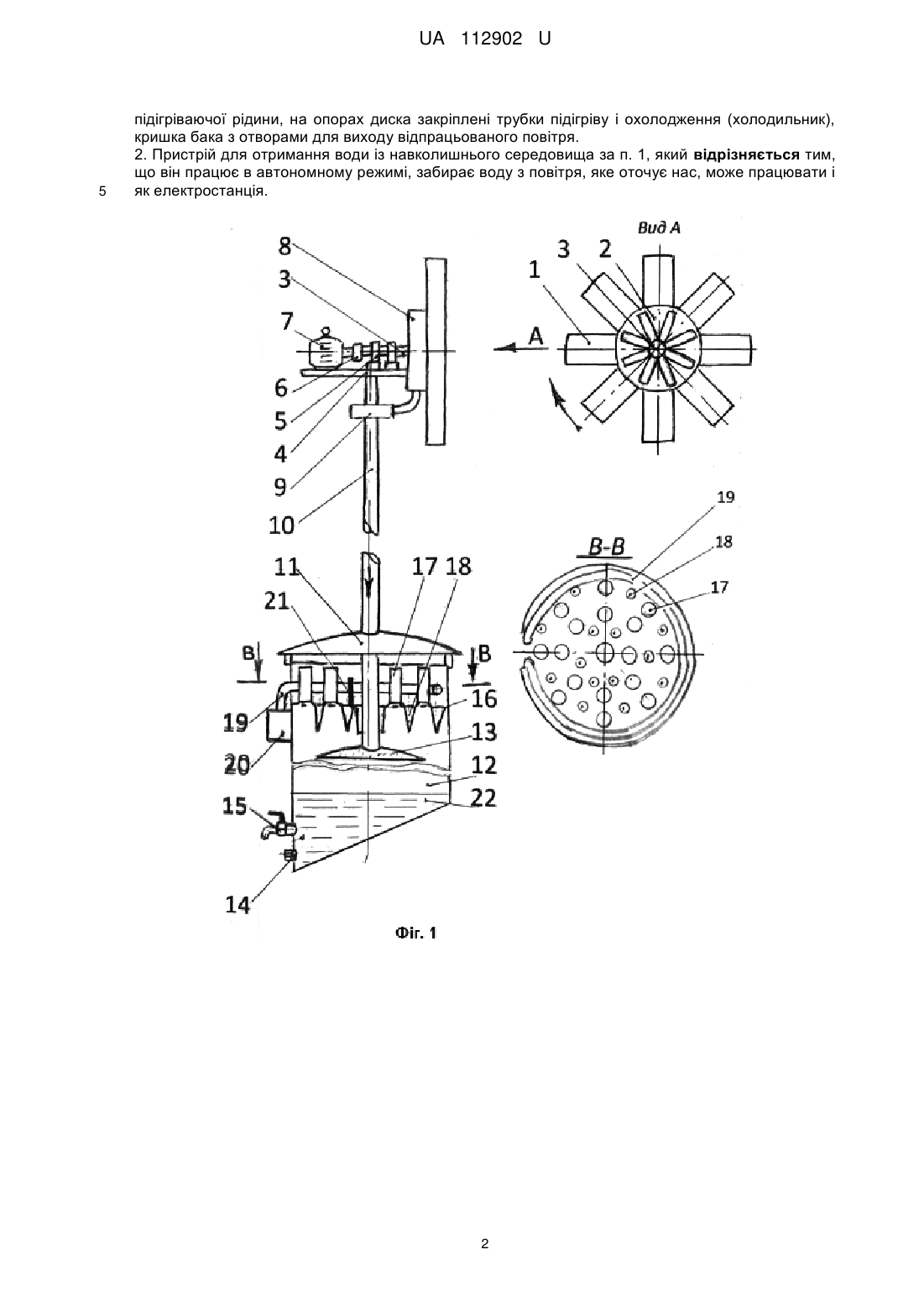

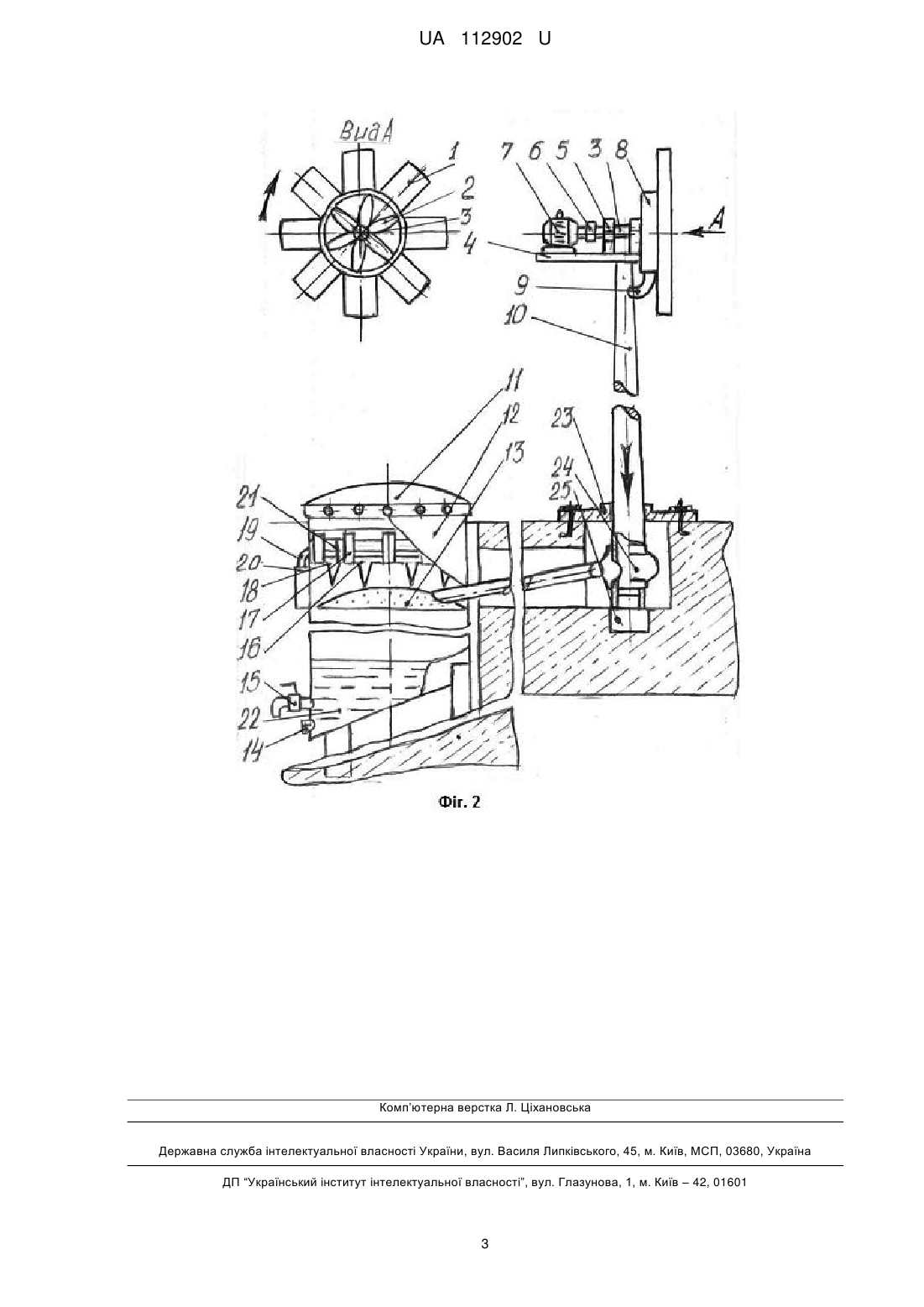

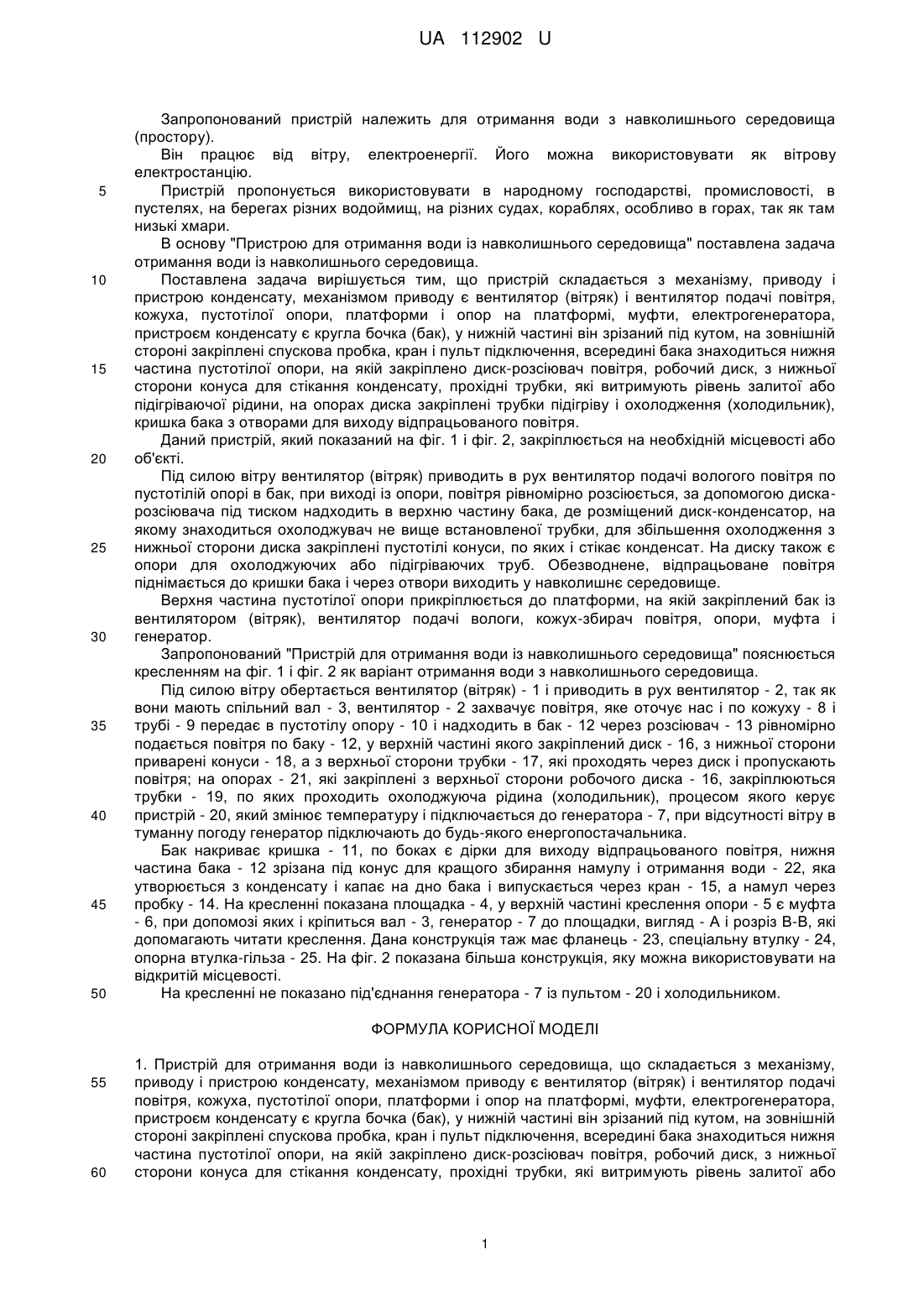

Реферат: Пристрій для отримання води із навколишнього середовища складається з механізму, приводу і пристрою конденсату, механізмом приводу є вентилятор (вітряк) і вентилятор подачі повітря, кожуха, пустотілої опори, платформи і опор на платформі, муфти, електрогенератора, пристроєм конденсату є кругла бочка (бак), у нижній частині він зрізаний під кутом, на зовнішній стороні закріплена спускова пробка, кран і пульт підключення, всередині бака знаходиться нижня частина пустотілої опори, на якій закріплено диск-розсіювач повітря, робочий диск, з нижньої сторони конуса для стікання конденсату, прохідні трубки, які витримують рівень залитої або підігріваючої рідини, на опорах диска закріплені трубки підігріву і охолодження (холодильник), кришка бака з отворами для виходу відпрацьованого повітря. UA 112902 U (54) ПРИСТРІЙ ДЛЯ ОТРИМАННЯ ВОДИ З НАВКОЛИШНЬОГО СЕРЕДОВИЩА UA 112902 U UA 112902 U 5 10 15 20 25 30 35 40 45 50 Запропонований пристрій належить для отримання води з навколишнього середовища (простору). Він працює від вітру, електроенергії. Його можна використовувати як вітрову електростанцію. Пристрій пропонується використовувати в народному господарстві, промисловості, в пустелях, на берегах різних водоймищ, на різних судах, кораблях, особливо в горах, так як там низькі хмари. В основу "Пристрою для отримання води із навколишнього середовища" поставлена задача отримання води із навколишнього середовища. Поставлена задача вирішується тим, що пристрій складається з механізму, приводу і пристрою конденсату, механізмом приводу є вентилятор (вітряк) і вентилятор подачі повітря, кожуха, пустотілої опори, платформи і опор на платформі, муфти, електрогенератора, пристроєм конденсату є кругла бочка (бак), у нижній частині він зрізаний під кутом, на зовнішній стороні закріплені спускова пробка, кран і пульт підключення, всередині бака знаходиться нижня частина пустотілої опори, на якій закріплено диск-розсіювач повітря, робочий диск, з нижньої сторони конуса для стікання конденсату, прохідні трубки, які витримують рівень залитої або підігріваючої рідини, на опорах диска закріплені трубки підігріву і охолодження (холодильник), кришка бака з отворами для виходу відпрацьованого повітря. Даний пристрій, який показаний на фіг. 1 і фіг. 2, закріплюється на необхідній місцевості або об'єкті. Під силою вітру вентилятор (вітряк) приводить в рух вентилятор подачі вологого повітря по пустотілій опорі в бак, при виході із опори, повітря рівномірно розсіюється, за допомогою дискарозсіювача під тиском надходить в верхню частину бака, де розміщений диск-конденсатор, на якому знаходиться охолоджувач не вище встановленої трубки, для збільшення охолодження з нижньої сторони диска закріплені пустотілі конуси, по яких і стікає конденсат. На диску також є опори для охолоджуючих або підігріваючих труб. Обезводнене, відпрацьоване повітря піднімається до кришки бака і через отвори виходить у навколишнє середовище. Верхня частина пустотілої опори прикріплюється до платформи, на якій закріплений бак із вентилятором (вітряк), вентилятор подачі вологи, кожух-збирач повітря, опори, муфта і генератор. Запропонований "Пристрій для отримання води із навколишнього середовища" пояснюється кресленням на фіг. 1 і фіг. 2 як варіант отримання води з навколишнього середовища. Під силою вітру обертається вентилятор (вітряк) - 1 і приводить в рух вентилятор - 2, так як вони мають спільний вал - 3, вентилятор - 2 захвачує повітря, яке оточує нас і по кожуху - 8 і трубі - 9 передає в пустотілу опору - 10 і надходить в бак - 12 через розсіювач - 13 рівномірно подається повітря по баку - 12, у верхній частині якого закріплений диск - 16, з нижньої сторони приварені конуси - 18, а з верхньої сторони трубки - 17, які проходять через диск і пропускають повітря; на опорах - 21, які закріплені з верхньої сторони робочого диска - 16, закріплюються трубки - 19, по яких проходить охолоджуюча рідина (холодильник), процесом якого керує пристрій - 20, який змінює температуру і підключається до генератора - 7, при відсутності вітру в туманну погоду генератор підключають до будь-якого енергопостачальника. Бак накриває кришка - 11, по боках є дірки для виходу відпрацьованого повітря, нижня частина бака - 12 зрізана під конус для кращого збирання намулу і отримання води - 22, яка утворюється з конденсату і капає на дно бака і випускається через кран - 15, а намул через пробку - 14. На кресленні показана площадка - 4, у верхній частині креслення опори - 5 є муфта - 6, при допомозі яких і кріпиться вал - 3, генератор - 7 до площадки, вигляд - А і розріз В-В, які допомагають читати креслення. Дана конструкція таж має фланець - 23, спеціальну втулку - 24, опорна втулка-гільза - 25. На фіг. 2 показана більша конструкція, яку можна використовувати на відкритій місцевості. На кресленні не показано під'єднання генератора - 7 із пультом - 20 і холодильником. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Пристрій для отримання води із навколишнього середовища, що складається з механізму, приводу і пристрою конденсату, механізмом приводу є вентилятор (вітряк) і вентилятор подачі повітря, кожуха, пустотілої опори, платформи і опор на платформі, муфти, електрогенератора, пристроєм конденсату є кругла бочка (бак), у нижній частині він зрізаний під кутом, на зовнішній стороні закріплені спускова пробка, кран і пульт підключення, всередині бака знаходиться нижня частина пустотілої опори, на якій закріплено диск-розсіювач повітря, робочий диск, з нижньої сторони конуса для стікання конденсату, прохідні трубки, які витримують рівень залитої або 1 UA 112902 U 5 підігріваючої рідини, на опорах диска закріплені трубки підігріву і охолодження (холодильник), кришка бака з отворами для виходу відпрацьованого повітря. 2. Пристрій для отримання води із навколишнього середовища за п. 1, який відрізняється тим, що він працює в автономному режимі, забирає воду з повітря, яке оточує нас, може працювати і як електростанція. 2 UA 112902 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
