Склопакет з електропідігрівом

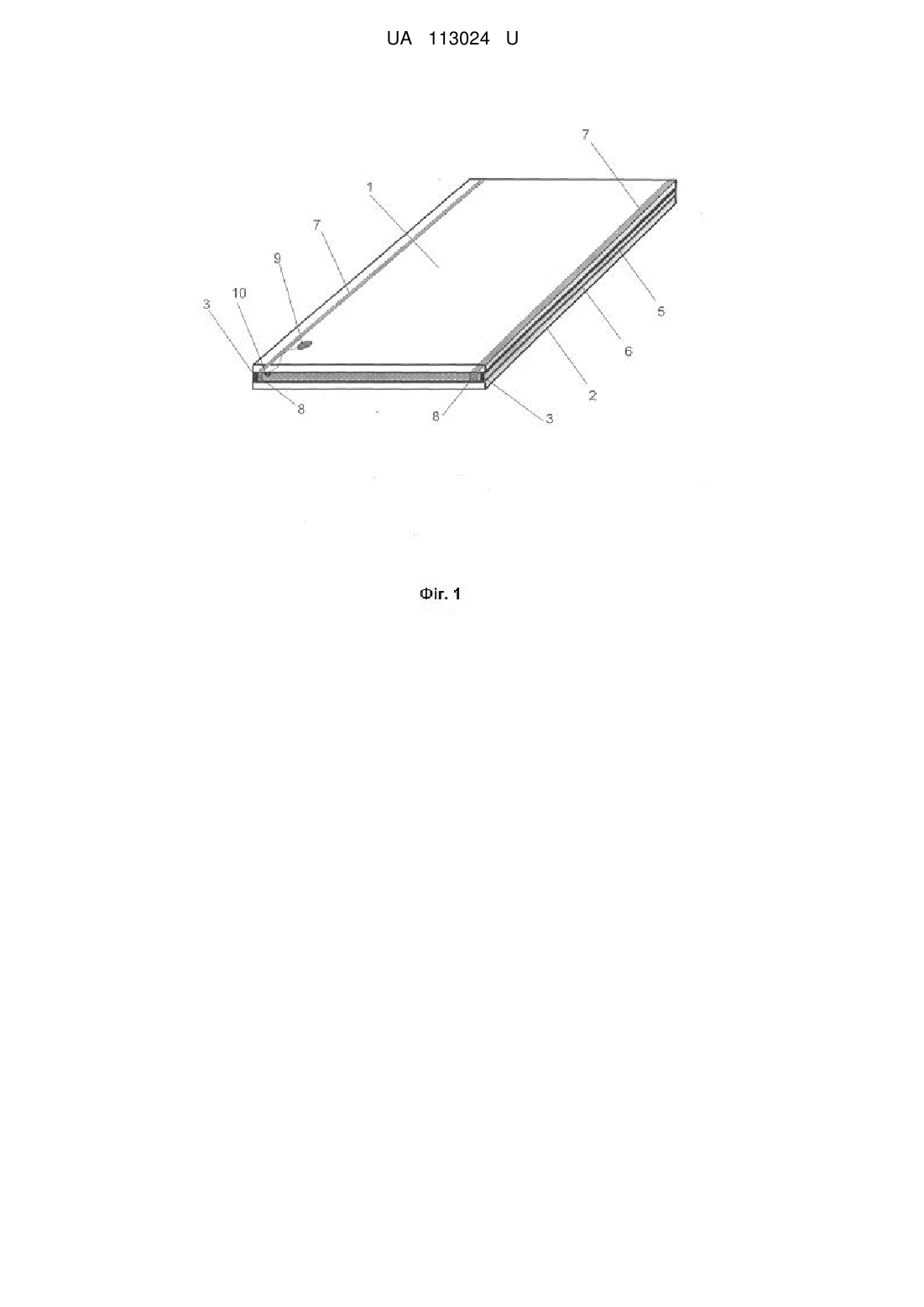

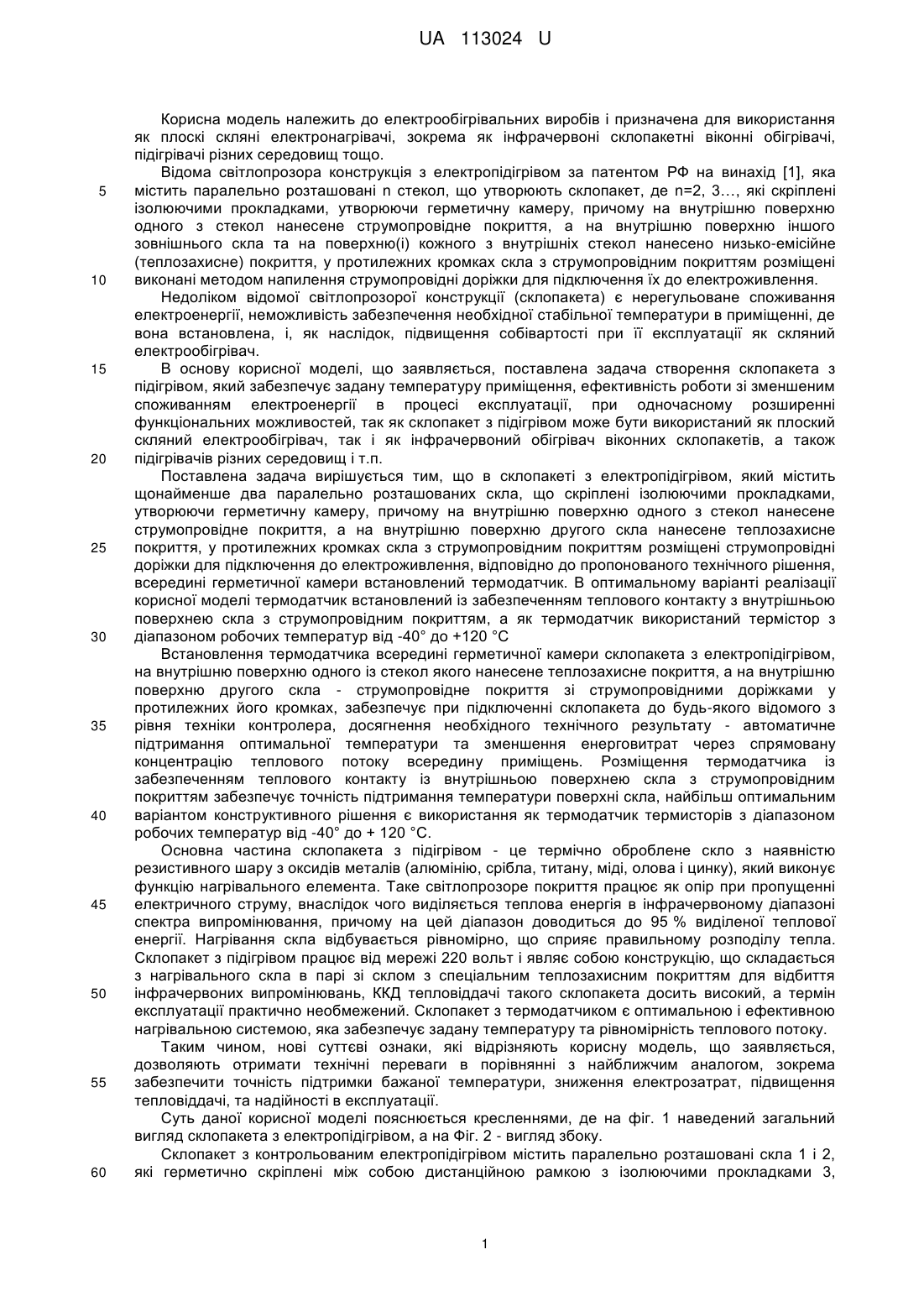

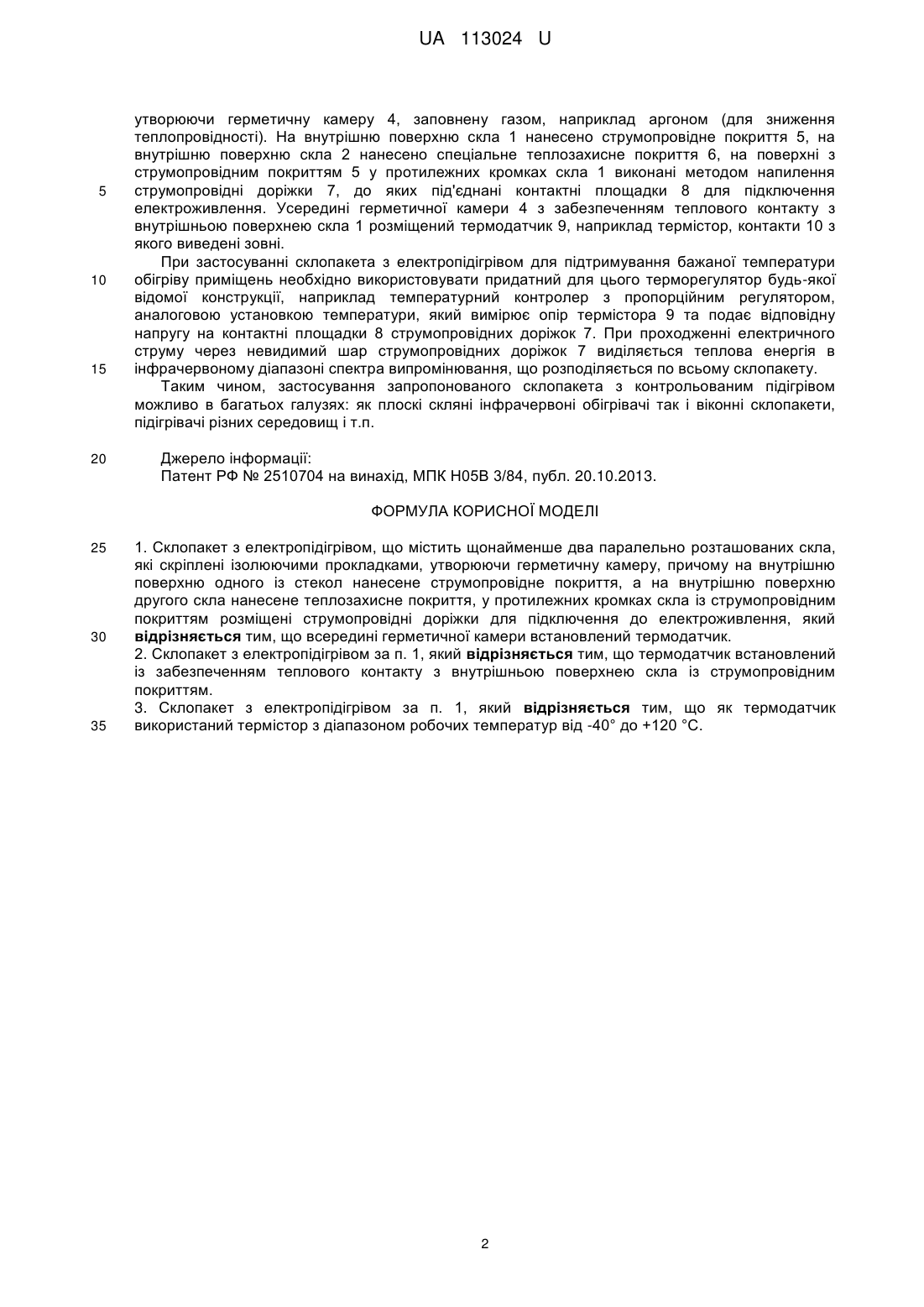

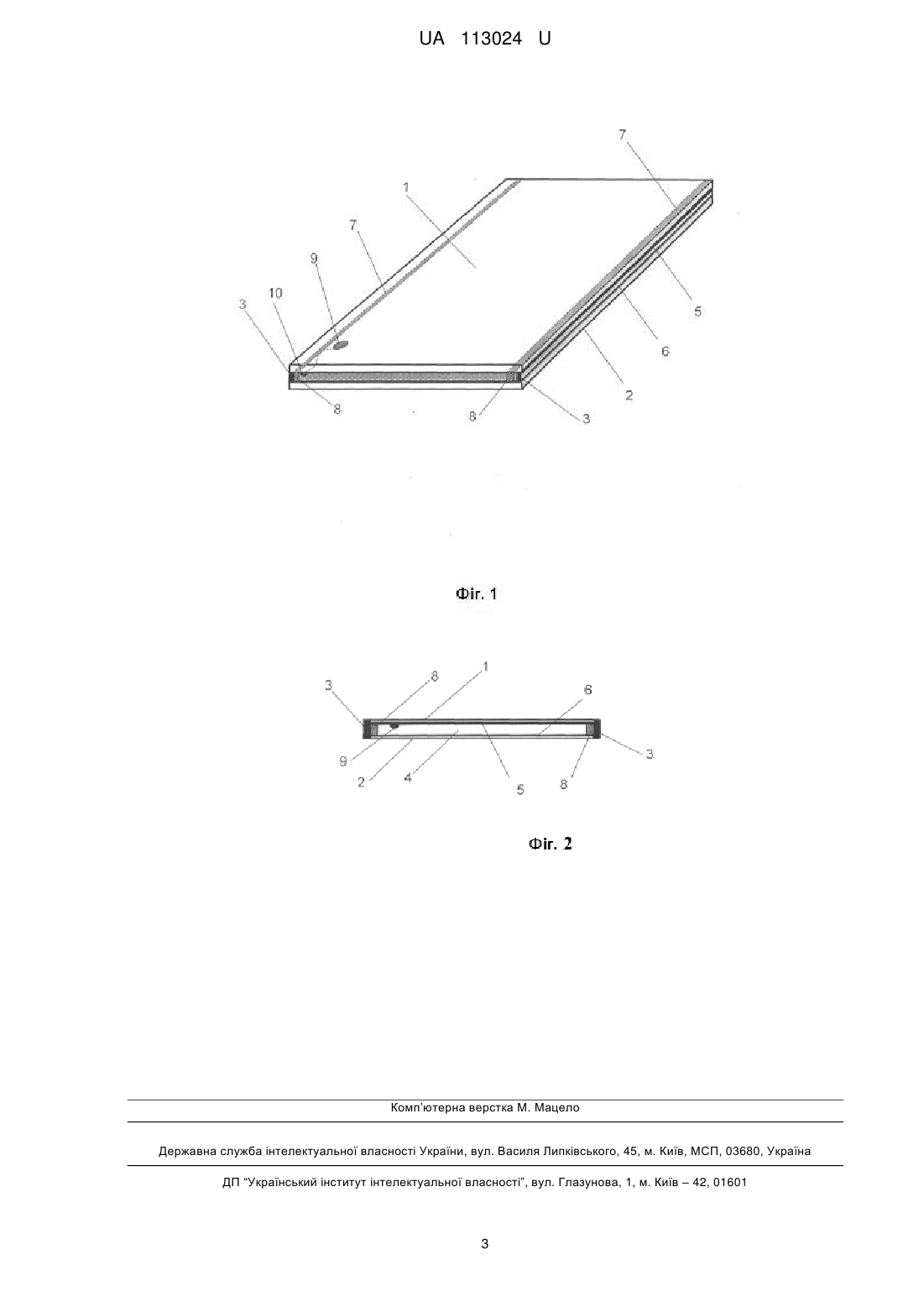

Реферат: UA 113024 U UA 113024 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електрообігрівальних виробів і призначена для використання як плоскі скляні електронагрівачі, зокрема як інфрачервоні склопакетні віконні обігрівачі, підігрівачі різних середовищ тощо. Відома світлопрозора конструкція з електропідігрівом за патентом РФ на винахід [1], яка містить паралельно розташовані n стекол, що утворюють склопакет, де n=2, 3…, які скріплені ізолюючими прокладками, утворюючи герметичну камеру, причому на внутрішню поверхню одного з стекол нанесене струмопровідне покриття, а на внутрішню поверхню іншого зовнішнього скла та на поверхню(і) кожного з внутрішніх стекол нанесено низько-емісійне (теплозахисне) покриття, у протилежних кромках скла з струмопровідним покриттям розміщені виконані методом напилення струмопровідні доріжки для підключення їх до електроживлення. Недоліком відомої світлопрозорої конструкції (склопакета) є нерегульоване споживання електроенергії, неможливість забезпечення необхідної стабільної температури в приміщенні, де вона встановлена, і, як наслідок, підвищення собівартості при її експлуатації як скляний електрообігрівач. В основу корисної моделі, що заявляється, поставлена задача створення склопакета з підігрівом, який забезпечує задану температуру приміщення, ефективність роботи зі зменшеним споживанням електроенергії в процесі експлуатації, при одночасному розширенні функціональних можливостей, так як склопакет з підігрівом може бути використаний як плоский скляний електрообігрівач, так і як інфрачервоний обігрівач віконних склопакетів, а також підігрівачів різних середовищ і т.п. Поставлена задача вирішується тим, що в склопакеті з електропідігрівом, який містить щонайменше два паралельно розташованих скла, що скріплені ізолюючими прокладками, утворюючи герметичну камеру, причому на внутрішню поверхню одного з стекол нанесене струмопровідне покриття, а на внутрішню поверхню другого скла нанесене теплозахисне покриття, у протилежних кромках скла з струмопровідним покриттям розміщені струмопровідні доріжки для підключення до електроживлення, відповідно до пропонованого технічного рішення, всередині герметичної камери встановлений термодатчик. В оптимальному варіанті реалізації корисної моделі термодатчик встановлений із забезпеченням теплового контакту з внутрішньою поверхнею скла з струмопровідним покриттям, а як термодатчик використаний термістор з діапазоном робочих температур від -40° до +120 °C Встановлення термодатчика всередині герметичної камери склопакета з електропідігрівом, на внутрішню поверхню одного із стекол якого нанесене теплозахисне покриття, а на внутрішню поверхню другого скла - струмопровідне покриття зі струмопровідними доріжками у протилежних його кромках, забезпечує при підключенні склопакета до будь-якого відомого з рівня техніки контролера, досягнення необхідного технічного результату - автоматичне підтримання оптимальної температури та зменшення енерговитрат через спрямовану концентрацію теплового потоку всередину приміщень. Розміщення термодатчика із забезпеченням теплового контакту із внутрішньою поверхнею скла з струмопровідним покриттям забезпечує точність підтримання температури поверхні скла, найбільш оптимальним варіантом конструктивного рішення є використання як термодатчик термисторів з діапазоном робочих температур від -40° до + 120 °C. Основна частина склопакета з підігрівом - це термічно оброблене скло з наявністю резистивного шару з оксидів металів (алюмінію, срібла, титану, міді, олова і цинку), який виконує функцію нагрівального елемента. Таке світлопрозоре покриття працює як опір при пропущенні електричного струму, внаслідок чого виділяється теплова енергія в інфрачервоному діапазоні спектра випромінювання, причому на цей діапазон доводиться до 95 % виділеної теплової енергії. Нагрівання скла відбувається рівномірно, що сприяє правильному розподілу тепла. Склопакет з підігрівом працює від мережі 220 вольт і являє собою конструкцію, що складається з нагрівального скла в парі зі склом з спеціальним теплозахисним покриттям для відбиття інфрачервоних випромінювань, ККД тепловіддачі такого склопакета досить високий, а термін експлуатації практично необмежений. Склопакет з термодатчиком є оптимальною і ефективною нагрівальною системою, яка забезпечує задану температуру та рівномірність теплового потоку. Таким чином, нові суттєві ознаки, які відрізняють корисну модель, що заявляється, дозволяють отримати технічні переваги в порівнянні з найближчим аналогом, зокрема забезпечити точність підтримки бажаної температури, зниження електрозатрат, підвищення тепловіддачі, та надійності в експлуатації. Суть даної корисної моделі пояснюється кресленнями, де на фіг. 1 наведений загальний вигляд склопакета з електропідігрівом, а на Фіг. 2 - вигляд збоку. Склопакет з контрольованим електропідігрівом містить паралельно розташовані скла 1 і 2, які герметично скріплені між собою дистанційною рамкою з ізолюючими прокладками 3, 1 UA 113024 U 5 10 15 20 утворюючи герметичну камеру 4, заповнену газом, наприклад аргоном (для зниження теплопровідності). На внутрішню поверхню скла 1 нанесено струмопровідне покриття 5, на внутрішню поверхню скла 2 нанесено спеціальне теплозахисне покриття 6, на поверхні з струмопровідним покриттям 5 у протилежних кромках скла 1 виконані методом напилення струмопровідні доріжки 7, до яких під'єднані контактні площадки 8 для підключення електроживлення. Усередині герметичної камери 4 з забезпеченням теплового контакту з внутрішньою поверхнею скла 1 розміщений термодатчик 9, наприклад термістор, контакти 10 з якого виведені зовні. При застосуванні склопакета з електропідігрівом для підтримування бажаної температури обігріву приміщень необхідно використовувати придатний для цього терморегулятор будь-якої відомої конструкції, наприклад температурний контролер з пропорційним регулятором, аналоговою установкою температури, який вимірює опір термістора 9 та подає відповідну напругу на контактні площадки 8 струмопровідних доріжок 7. При проходженні електричного струму через невидимий шар струмопровідних доріжок 7 виділяється теплова енергія в інфрачервоному діапазоні спектра випромінювання, що розподіляється по всьому склопакету. Таким чином, застосування запропонованого склопакета з контрольованим підігрівом можливо в багатьох галузях: як плоскі скляні інфрачервоні обігрівачі так і віконні склопакети, підігрівачі різних середовищ і т.п. Джерело інформації: Патент РФ № 2510704 на винахід, МПК Н05В 3/84, публ. 20.10.2013. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Склопакет з електропідігрівом, що містить щонайменше два паралельно розташованих скла, які скріплені ізолюючими прокладками, утворюючи герметичну камеру, причому на внутрішню поверхню одного із стекол нанесене струмопровідне покриття, а на внутрішню поверхню другого скла нанесене теплозахисне покриття, у протилежних кромках скла із струмопровідним покриттям розміщені струмопровідні доріжки для підключення до електроживлення, який відрізняється тим, що всередині герметичної камери встановлений термодатчик. 2. Склопакет з електропідігрівом за п. 1, який відрізняється тим, що термодатчик встановлений із забезпеченням теплового контакту з внутрішньою поверхнею скла із струмопровідним покриттям. 3. Склопакет з електропідігрівом за п. 1, який відрізняється тим, що як термодатчик використаний термістор з діапазоном робочих температур від -40° до +120 °С. 2 UA 113024 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
