Багатодвигунна електрогенеруюча машина

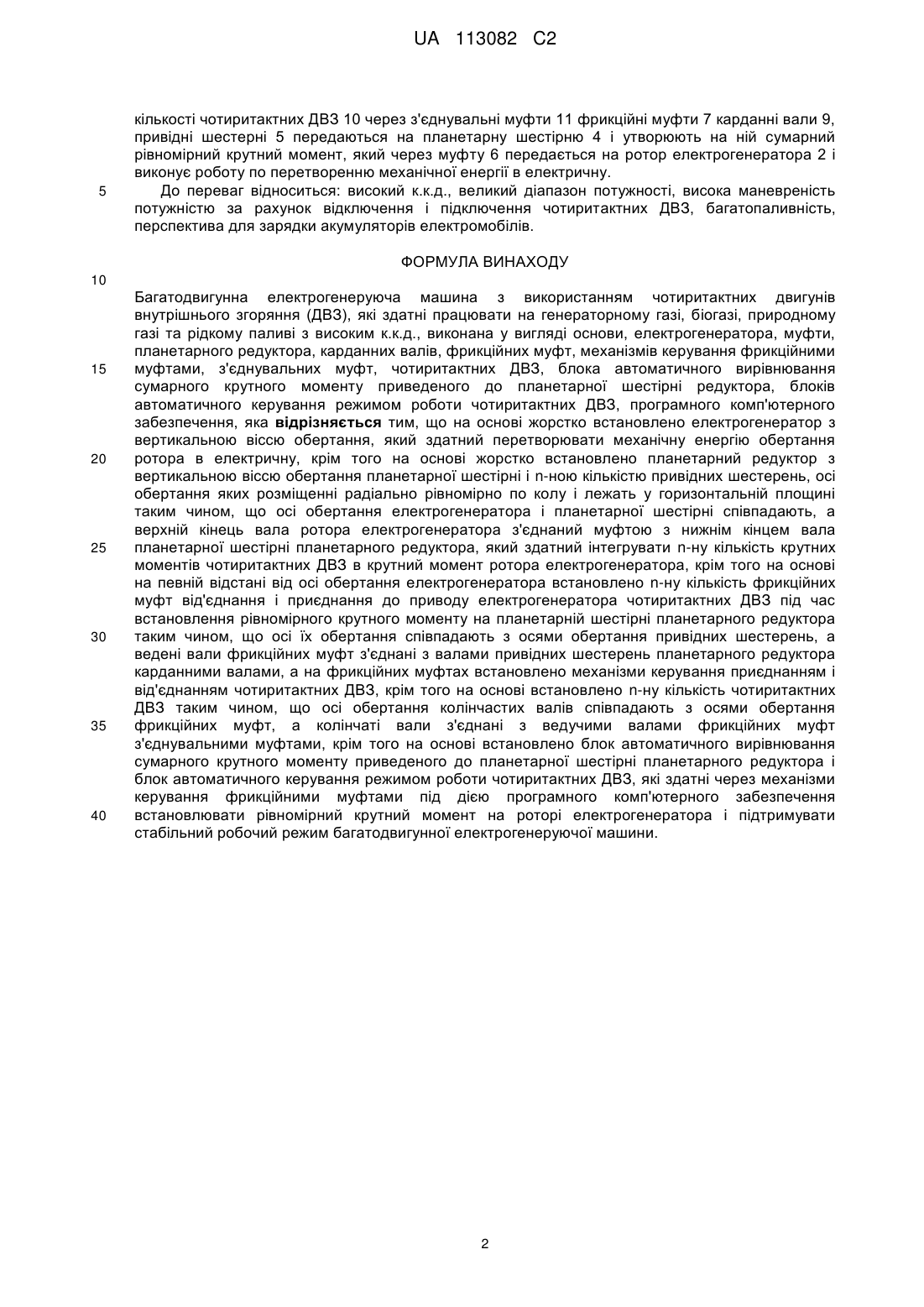

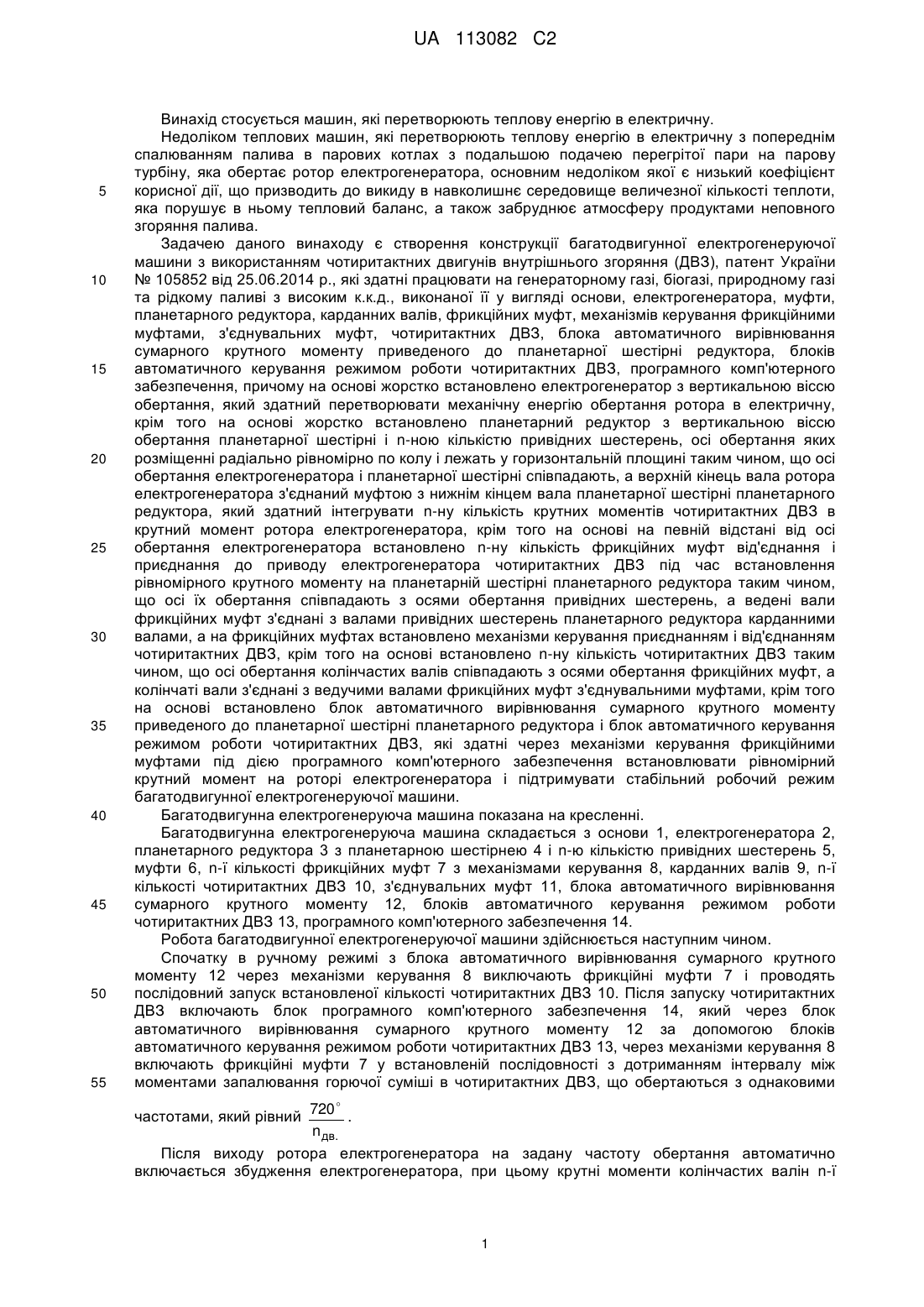

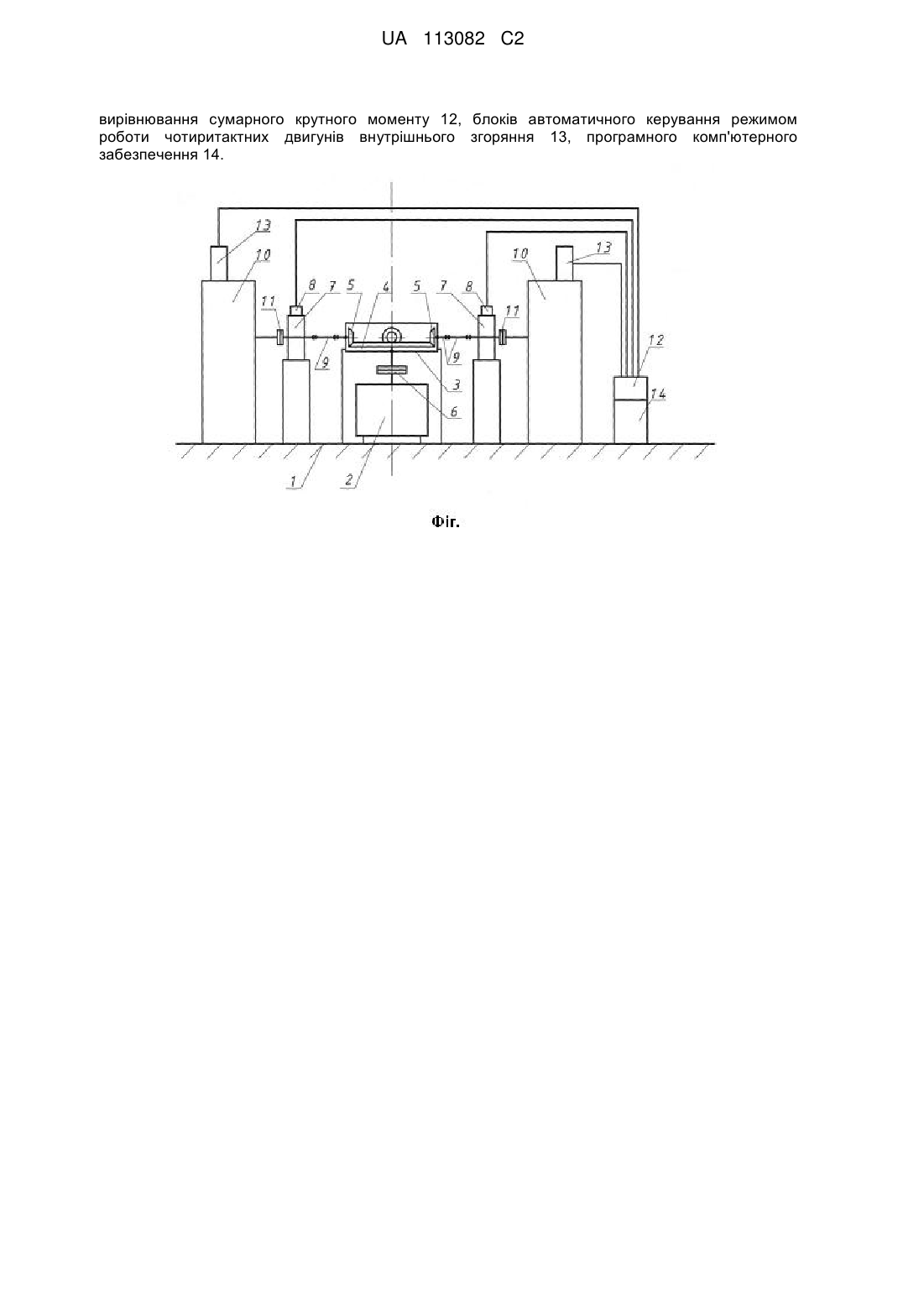

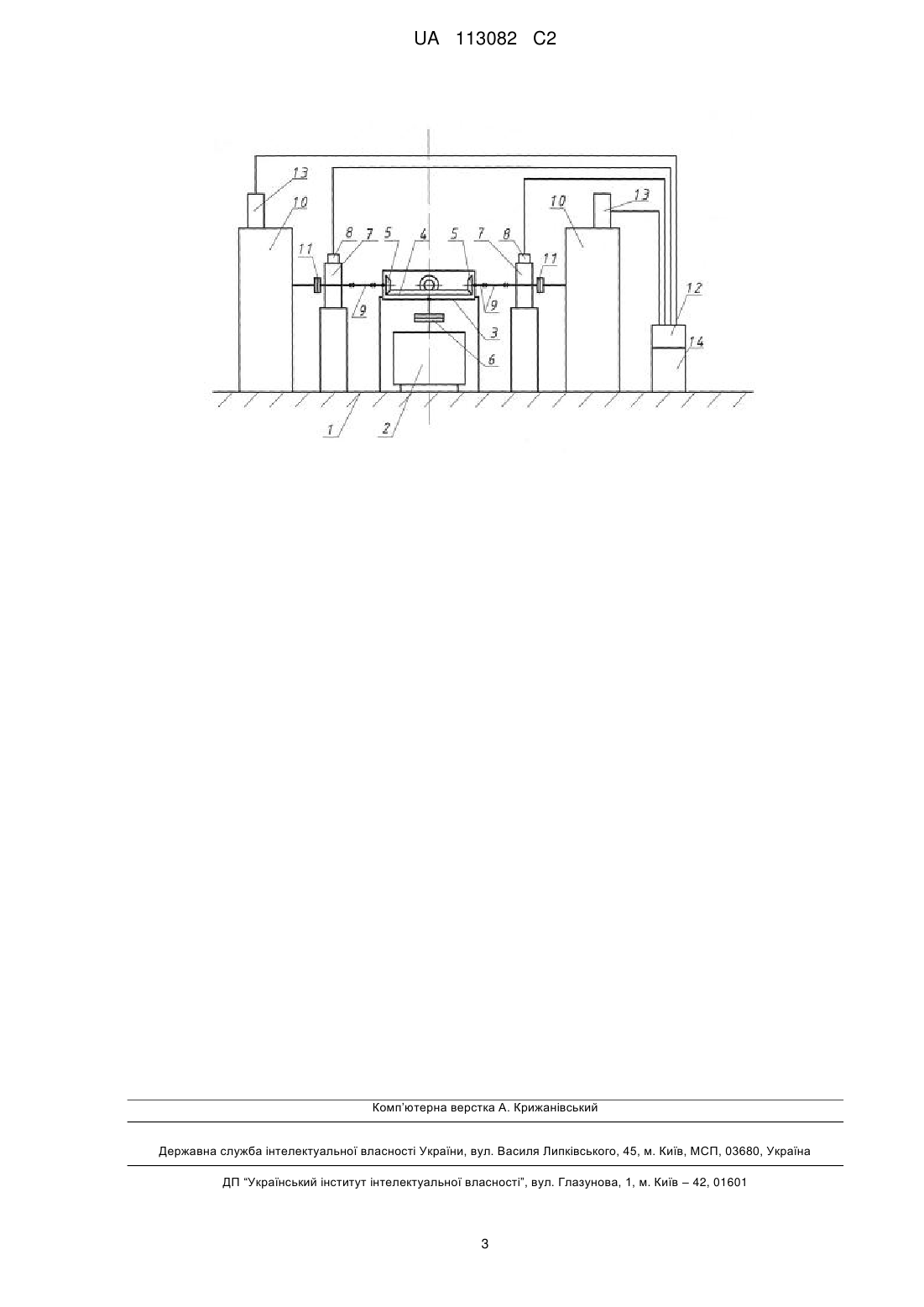

Реферат: Винахід стосується машин, які перетворюють теплову енергію в електричну. Багатодвигунна електрогенеруюча машина складається з основи 1, електрогенератора 2, планетарного редуктора 3 з планетарною шестірнею 4 і n-ю кількістю привідних шестерень 5, муфти 6, n-ї кількості фрикційних муфт 7 з механізмами керування 8, карданних валів 9, n-ї кількості чотиритактних двигунів внутрішнього згоряння 10, з'єднувальних муфт 11, блока автоматичного UA 113082 C2 (12) UA 113082 C2 вирівнювання сумарного крутного моменту 12, блоків автоматичного керування режимом роботи чотиритактних двигунів внутрішнього згоряння 13, програмного комп'ютерного забезпечення 14. UA 113082 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується машин, які перетворюють теплову енергію в електричну. Недоліком теплових машин, які перетворюють теплову енергію в електричну з попереднім спалюванням палива в парових котлах з подальшою подачею перегрітої пари на парову турбіну, яка обертає ротор електрогенератора, основним недоліком якої є низький коефіцієнт корисної дії, що призводить до викиду в навколишнє середовище величезної кількості теплоти, яка порушує в ньому тепловий баланс, а також забруднює атмосферу продуктами неповного згоряння палива. Задачею даного винаходу є створення конструкції багатодвигунної електрогенеруючої машини з використанням чотиритактних двигунів внутрішнього згоряння (ДВЗ), патент України № 105852 від 25.06.2014 р., які здатні працювати на генераторному газі, біогазі, природному газі та рідкому паливі з високим к.к.д., виконаної її у вигляді основи, електрогенератора, муфти, планетарного редуктора, карданних валів, фрикційних муфт, механізмів керування фрикційними муфтами, з'єднувальних муфт, чотиритактних ДВЗ, блока автоматичного вирівнювання сумарного крутного моменту приведеного до планетарної шестірні редуктора, блоків автоматичного керування режимом роботи чотиритактних ДВЗ, програмного комп'ютерного забезпечення, причому на основі жорстко встановлено електрогенератор з вертикальною віссю обертання, який здатний перетворювати механічну енергію обертання ротора в електричну, крім того на основі жорстко встановлено планетарний редуктор з вертикальною віссю обертання планетарної шестірні і n-ною кількістю привідних шестерень, осі обертання яких розміщенні радіально рівномірно по колу і лежать у горизонтальній площині таким чином, що осі обертання електрогенератора і планетарної шестірні співпадають, а верхній кінець вала ротора електрогенератора з'єднаний муфтою з нижнім кінцем вала планетарної шестірні планетарного редуктора, який здатний інтегрувати n-ну кількість крутних моментів чотиритактних ДВЗ в крутний момент ротора електрогенератора, крім того на основі на певній відстані від осі обертання електрогенератора встановлено n-ну кількість фрикційних муфт від'єднання і приєднання до приводу електрогенератора чотиритактних ДВЗ під час встановлення рівномірного крутного моменту на планетарній шестірні планетарного редуктора таким чином, що осі їх обертання співпадають з осями обертання привідних шестерень, а ведені вали фрикційних муфт з'єднані з валами привідних шестерень планетарного редуктора карданними валами, а на фрикційних муфтах встановлено механізми керування приєднанням і від'єднанням чотиритактних ДВЗ, крім того на основі встановлено n-ну кількість чотиритактних ДВЗ таким чином, що осі обертання колінчастих валів співпадають з осями обертання фрикційних муфт, а колінчаті вали з'єднані з ведучими валами фрикційних муфт з'єднувальними муфтами, крім того на основі встановлено блок автоматичного вирівнювання сумарного крутного моменту приведеного до планетарної шестірні планетарного редуктора і блок автоматичного керування режимом роботи чотиритактних ДВЗ, які здатні через механізми керування фрикційними муфтами під дією програмного комп'ютерного забезпечення встановлювати рівномірний крутний момент на роторі електрогенератора і підтримувати стабільний робочий режим багатодвигунної електрогенеруючої машини. Багатодвигунна електрогенеруюча машина показана на кресленні. Багатодвигунна електрогенеруюча машина складається з основи 1, електрогенератора 2, планетарного редуктора 3 з планетарною шестірнею 4 і n-ю кількістю привідних шестерень 5, муфти 6, n-ї кількості фрикційних муфт 7 з механізмами керування 8, карданних валів 9, n-ї кількості чотиритактних ДВЗ 10, з'єднувальних муфт 11, блока автоматичного вирівнювання сумарного крутного моменту 12, блоків автоматичного керування режимом роботи чотиритактних ДВЗ 13, програмного комп'ютерного забезпечення 14. Робота багатодвигунної електрогенеруючої машини здійснюється наступним чином. Спочатку в ручному режимі з блока автоматичного вирівнювання сумарного крутного моменту 12 через механізми керування 8 виключають фрикційні муфти 7 і проводять послідовний запуск встановленої кількості чотиритактних ДВЗ 10. Після запуску чотиритактних ДВЗ включають блок програмного комп'ютерного забезпечення 14, який через блок автоматичного вирівнювання сумарного крутного моменту 12 за допомогою блоків автоматичного керування режимом роботи чотиритактних ДВЗ 13, через механізми керування 8 включають фрикційні муфти 7 у встановленій послідовності з дотриманням інтервалу між моментами запалювання горючої суміші в чотиритактних ДВЗ, що обертаються з однаковими 720  . n дв. Після виходу ротора електрогенератора на задану частоту обертання автоматично включається збудження електрогенератора, при цьому крутні моменти колінчастих валін n-ї частотами, який рівний 1 UA 113082 C2 5 кількості чотиритактних ДВЗ 10 через з'єднувальні муфти 11 фрикційні муфти 7 карданні вали 9, привідні шестерні 5 передаються на планетарну шестірню 4 і утворюють на ній сумарний рівномірний крутний момент, який через муфту 6 передається на ротор електрогенератора 2 і виконує роботу по перетворенню механічної енергії в електричну. До переваг відноситься: високий к.к.д., великий діапазон потужності, висока маневреність потужністю за рахунок відключення і підключення чотиритактних ДВЗ, багатопаливність, перспектива для зарядки акумуляторів електромобілів. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 Багатодвигунна електрогенеруюча машина з використанням чотиритактних двигунів внутрішнього згоряння (ДВЗ), які здатні працювати на генераторному газі, біогазі, природному газі та рідкому паливі з високим к.к.д., виконана у вигляді основи, електрогенератора, муфти, планетарного редуктора, карданних валів, фрикційних муфт, механізмів керування фрикційними муфтами, з'єднувальних муфт, чотиритактних ДВЗ, блока автоматичного вирівнювання сумарного крутного моменту приведеного до планетарної шестірні редуктора, блоків автоматичного керування режимом роботи чотиритактних ДВЗ, програмного комп'ютерного забезпечення, яка відрізняється тим, що на основі жорстко встановлено електрогенератор з вертикальною віссю обертання, який здатний перетворювати механічну енергію обертання ротора в електричну, крім того на основі жорстко встановлено планетарний редуктор з вертикальною віссю обертання планетарної шестірні і n-ною кількістю привідних шестерень, осі обертання яких розміщенні радіально рівномірно по колу і лежать у горизонтальній площині таким чином, що осі обертання електрогенератора і планетарної шестірні співпадають, а верхній кінець вала ротора електрогенератора з'єднаний муфтою з нижнім кінцем вала планетарної шестірні планетарного редуктора, який здатний інтегрувати n-ну кількість крутних моментів чотиритактних ДВЗ в крутний момент ротора електрогенератора, крім того на основі на певній відстані від осі обертання електрогенератора встановлено n-ну кількість фрикційних муфт від'єднання і приєднання до приводу електрогенератора чотиритактних ДВЗ під час встановлення рівномірного крутного моменту на планетарній шестірні планетарного редуктора таким чином, що осі їх обертання співпадають з осями обертання привідних шестерень, а ведені вали фрикційних муфт з'єднані з валами привідних шестерень планетарного редуктора карданними валами, а на фрикційних муфтах встановлено механізми керування приєднанням і від'єднанням чотиритактних ДВЗ, крім того на основі встановлено n-ну кількість чотиритактних ДВЗ таким чином, що осі обертання колінчастих валів співпадають з осями обертання фрикційних муфт, а колінчаті вали з'єднані з ведучими валами фрикційних муфт з'єднувальними муфтами, крім того на основі встановлено блок автоматичного вирівнювання сумарного крутного моменту приведеного до планетарної шестірні планетарного редуктора і блок автоматичного керування режимом роботи чотиритактних ДВЗ, які здатні через механізми керування фрикційними муфтами під дією програмного комп'ютерного забезпечення встановлювати рівномірний крутний момент на роторі електрогенератора і підтримувати стабільний робочий режим багатодвигунної електрогенеруючої машини. 2 UA 113082 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
