Шахтна підіймальна машина

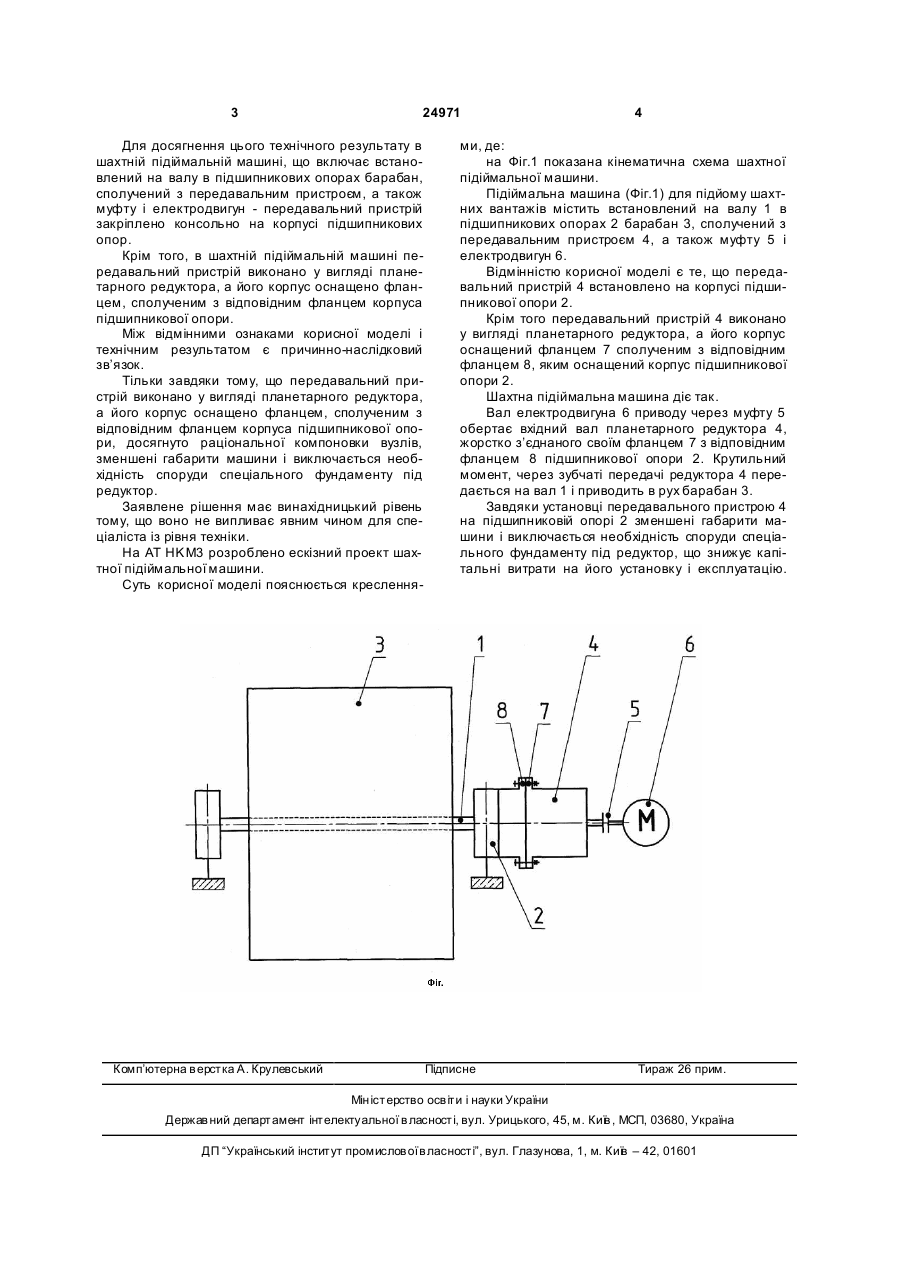

1. Шахтна підіймальна машина, що включає жорстко встановлений на валу в підшипникових 3 24971 Для досягнення цього технічного результату в шахтній підіймальній машині, що включає встановлений на валу в підшипникових опорах барабан, сполучений з передавальним пристроєм, а також муфту і електродвигун - передавальний пристрій закріплено консольно на корпусі підшипникових опор. Крім того, в шахтній підіймальній машині передавальний пристрій виконано у вигляді планетарного редуктора, а його корпус оснащено фланцем, сполученим з відповідним фланцем корпуса підшипникової опори. Між відмінними ознаками корисної моделі і технічним результатом є причинно-наслідковий зв’язок. Тільки завдяки тому, що передавальний пристрій виконано у вигляді планетарного редуктора, а його корпус оснащено фланцем, сполученим з відповідним фланцем корпуса підшипникової опори, досягнуто раціональної компоновки вузлів, зменшені габарити машини і виключається необхідність споруди спеціального фундаменту під редуктор. Заявлене рішення має винахідницький рівень тому, що воно не випливає явним чином для спеціаліста із рівня техніки. На AT HKM3 розроблено ескізний проект шахтної підіймальної машини. Суть корисної моделі пояснюється креслення Комп’ютерна в ерстка А. Крулевський 4 ми, де: на Фіг.1 показана кінематична схема шахтної підіймальної машини. Підіймальна машина (Фіг.1) для підйому шахтних вантажів містить встановлений на валу 1 в підшипникових опорах 2 барабан 3, сполучений з передавальним пристроєм 4, а також муфту 5 і електродвигун 6. Відмінністю корисної моделі є те, що передавальний пристрій 4 встановлено на корпусі підшипникової опори 2. Крім того передавальний пристрій 4 виконано у вигляді планетарного редуктора, а його корпус оснащений фланцем 7 сполученим з відповідним фланцем 8, яким оснащений корпус підшипникової опори 2. Шахтна підіймальна машина діє так. Вал електродвигуна 6 приводу через муфту 5 обертає вхідний вал планетарного редуктора 4, жорстко з’єднаного своїм фланцем 7 з відповідним фланцем 8 підшипникової опори 2. Крутильний момент, через зубчаті передачі редуктора 4 передається на вал 1 і приводить в рух барабан 3. Завдяки установці передавального пристрою 4 на підшипниковій опорі 2 зменшені габарити машини і виключається необхідність споруди спеціального фундаменту під редуктор, що знижує капітальні витрати на його установку і експлуатацію. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
