Апарат для перемішування і дозування рідини

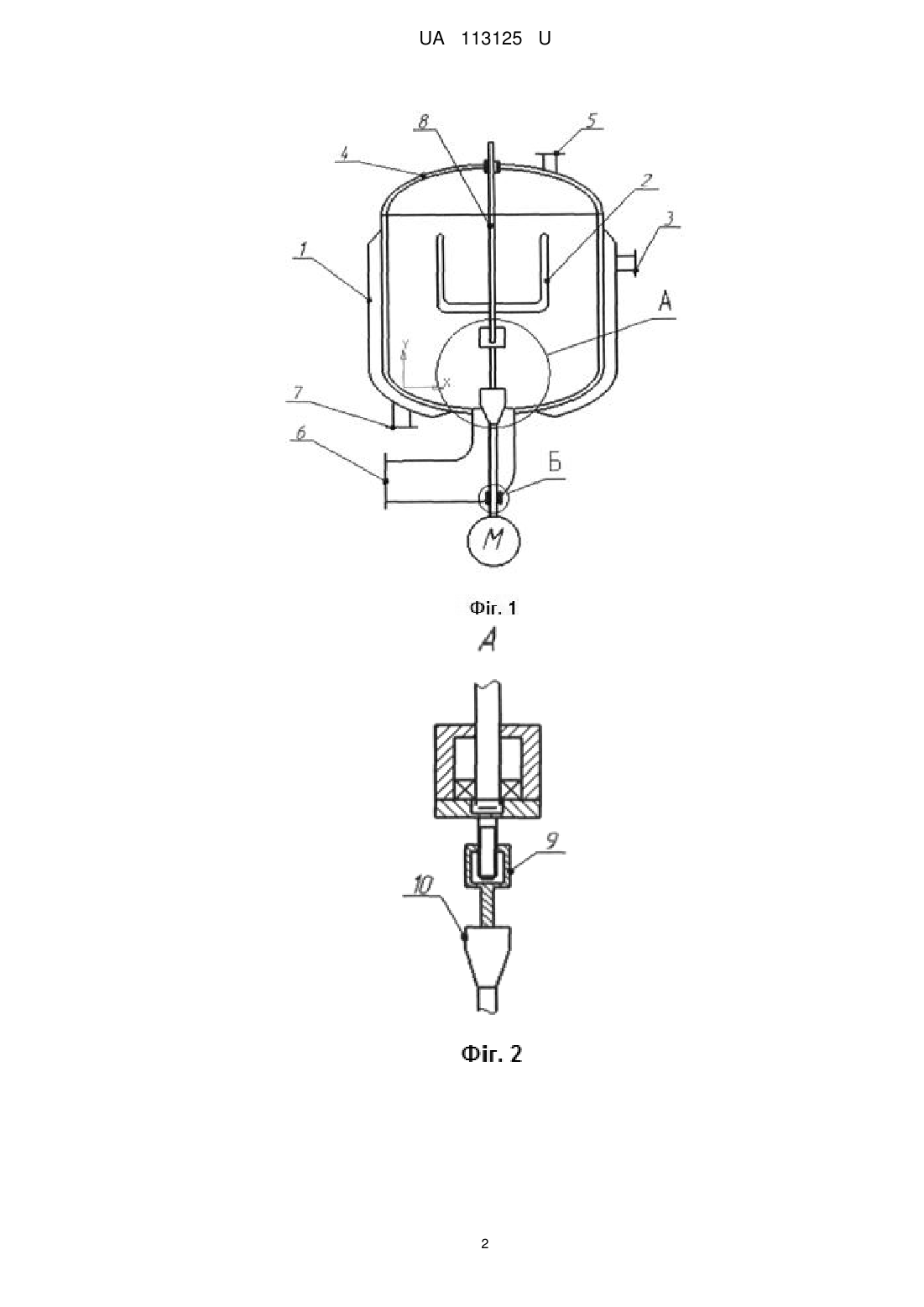

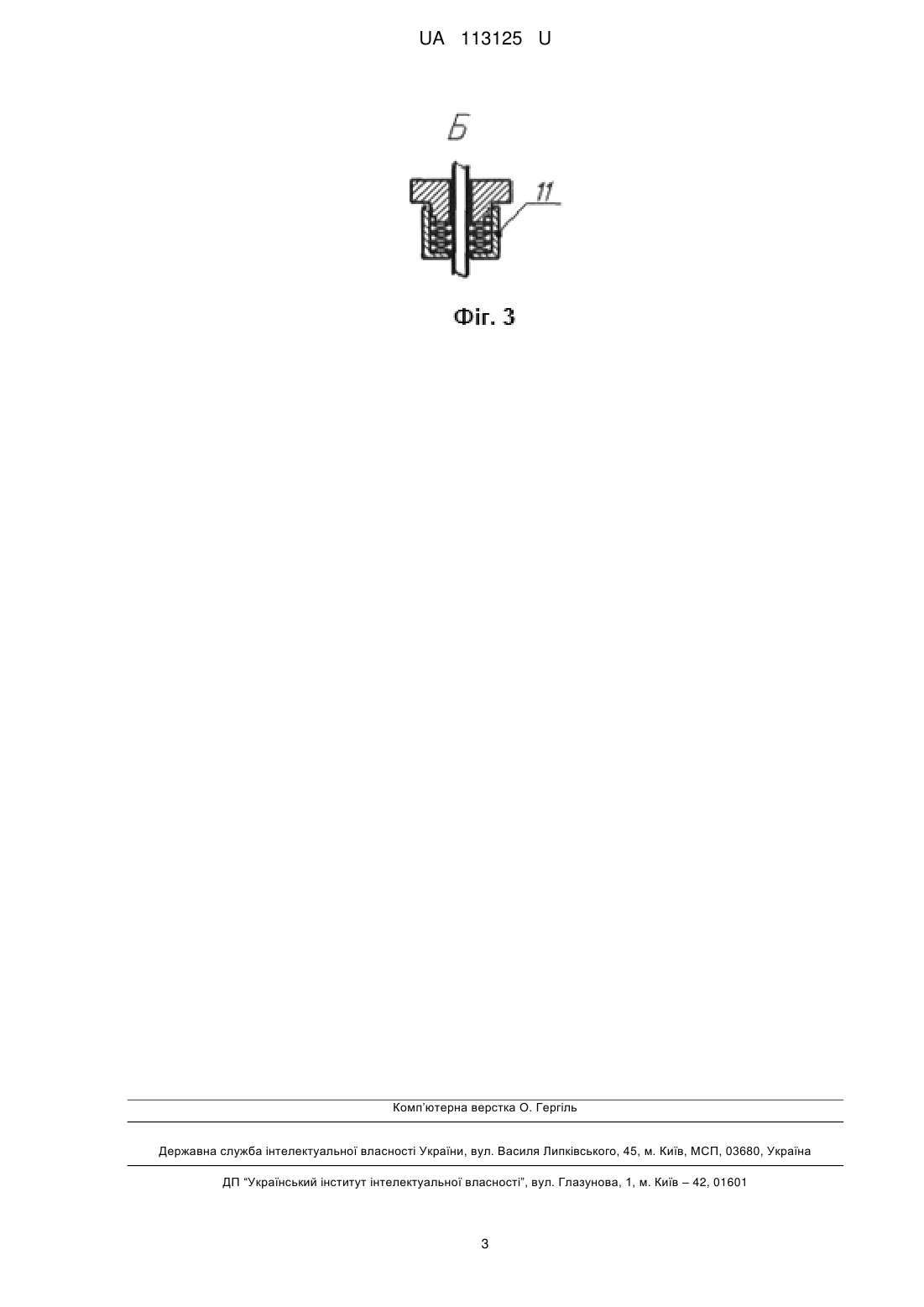

Реферат: Апарат для перемішування і дозування рідини містить корпус, оболону, вал з мішалкою, патрубки для входу і виходу середовищ. Крім цього до нижнього опорного вузла вала приєднана пробка, яка може здійснювати зворотно-поступальний рух в гору і вниз. UA 113125 U (12) UA 113125 U UA 113125 U 5 10 15 20 25 30 35 Корисна модель належить до хімічного обладнання, а саме до змішуючих і дозуючих пристроїв, і може бути використана в хімічній і нафтопереробній промисловості для створення однорідних середовищ та інтенсифікації хімічних реакцій. Найближчим за технічною суттю до корисної моделі, що пропонується, є апарат для перемішування і дозування рідин [Патент № ЕР2868377А1, МПК B01L 3/00, Заявл. 31.10.2013, Опубл. 06.05.2015], що містить корпус, вал з мішалкою, патрубки для входу і виходу середовищ, причому вал виконаний з можливістю повздовжнього переміщення. Така конструкція дозволяє забезпечити необхідне дозування рідини після перемішування, а також роботу апарата в умовах змінної продуктивності. Недоліком цієї конструкції є складність конструкції приводу, який забезпечує як обертальний рух вала, так і його повздовжнє переміщення. В основу корисної моделі поставлена задача модернізації конструкції апарата для перемішування та дозування рідини, в якому нове виконання вала дозволить спростити конструкцію приводу вала. Поставлена задача вирішується тим, що в апараті для перемішування і дозування рідини, що містить корпус, оболона, вал з мішалкою, патрубки для входу і виходу середовищ, згідно з корисною моделлю, що заявляється, новим є те, що до нижнього опорного вузла вала приєднана пробка, яка може здійснювати зворотно-поступальний рух вгору і вниз. Таке виконання вала дозволяє використовувати окремі приводи для забезпечення обертового руху вала і зворотно-поступального руху пробки. Корисна модель пояснюється кресленнями: На Фіг. 1 зображено загальний вигляд апарата, на Фіг. 2 - виносний елемент А на Фіг. 1, на Фіг. 3 виносний елемент Б на Фіг. 1. Апарат для перемішування та дозування рідини складається з оболони 1, якірної мішалки 2, патрубка для подачі холодоагенту 3, кришки 4, патрубка для подачі рідини 5, патрубка для відводу готової суміші 6, патрубка для відводу холодоагенту 7, вала 8, механізму переміщення пробки 9, пробки 10 та сальникового ущільнення 11. Початкова суміш потрапляє у апарат через патрубок 5, де перемішується якірною мішалкою 2. Заданий температурний режим підтримується за рахунок холодоагенту, який подається через патрубок 3 у оболону 1 та відводиться з нього патрубком 7. Готова суміш відводиться через патрубок 6, на вході у який встановлено пробку 10 для дозування. При зміні продуктивності апарата прохідний переріз патрубка 6 змінюється шляхом переміщення пробки 10 за рахунок механізму переміщення, з'єднаного з опорним вузлом вала 8 за рухомого різьбового з'єднання. Герметичність конструкції забезпечується сальниковим ущільненням 11. Така конструкція дозволяє використовувати для забезпечення обертового руху вала та зворотно-поступального руху пробки окремі приводи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Апарат для перемішування і дозування рідини, що містить корпус, оболону, вал з мішалкою, патрубки для входу і виходу середовищ, який відрізняється тим, що до нижнього опорного вузла вала приєднана пробка, яка може здійснювати зворотно-поступальний рух в гору і вниз. 1 UA 113125 U 2 UA 113125 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
