Випарний апарат
Номер патенту: 113124
Опубліковано: 10.01.2017
Автори: Лещенко Оксана Анатоліївна, Гулієнко Сергій Валерійович
Формула / Реферат
Випарний апарат, що містить корпус, теплообмінні труби, штуцери для входу і виходу середовищ, який відрізняється тим, що на теплообмінних трубах виконані турбулізуючі вставки у формі піраміди.
Текст

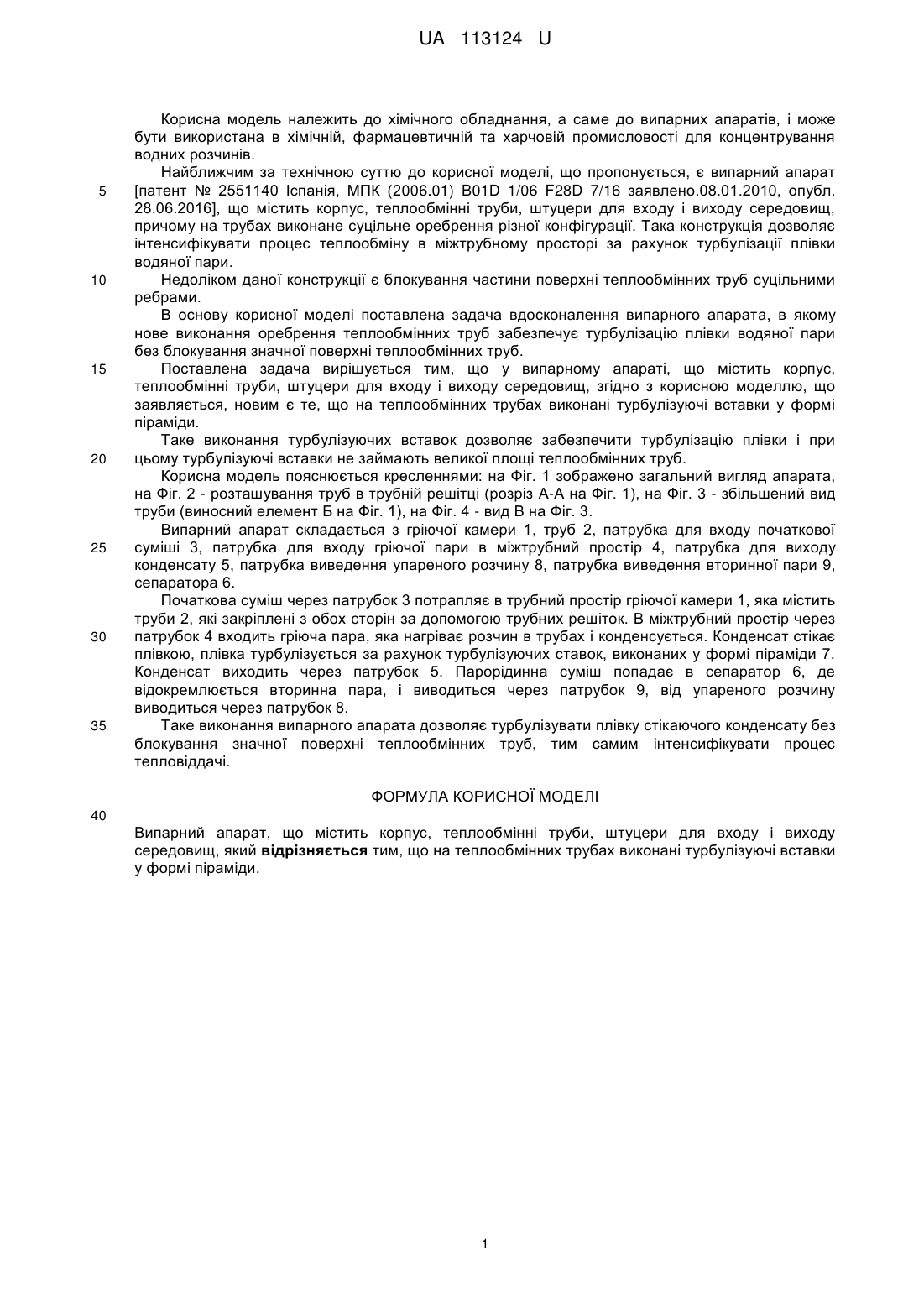

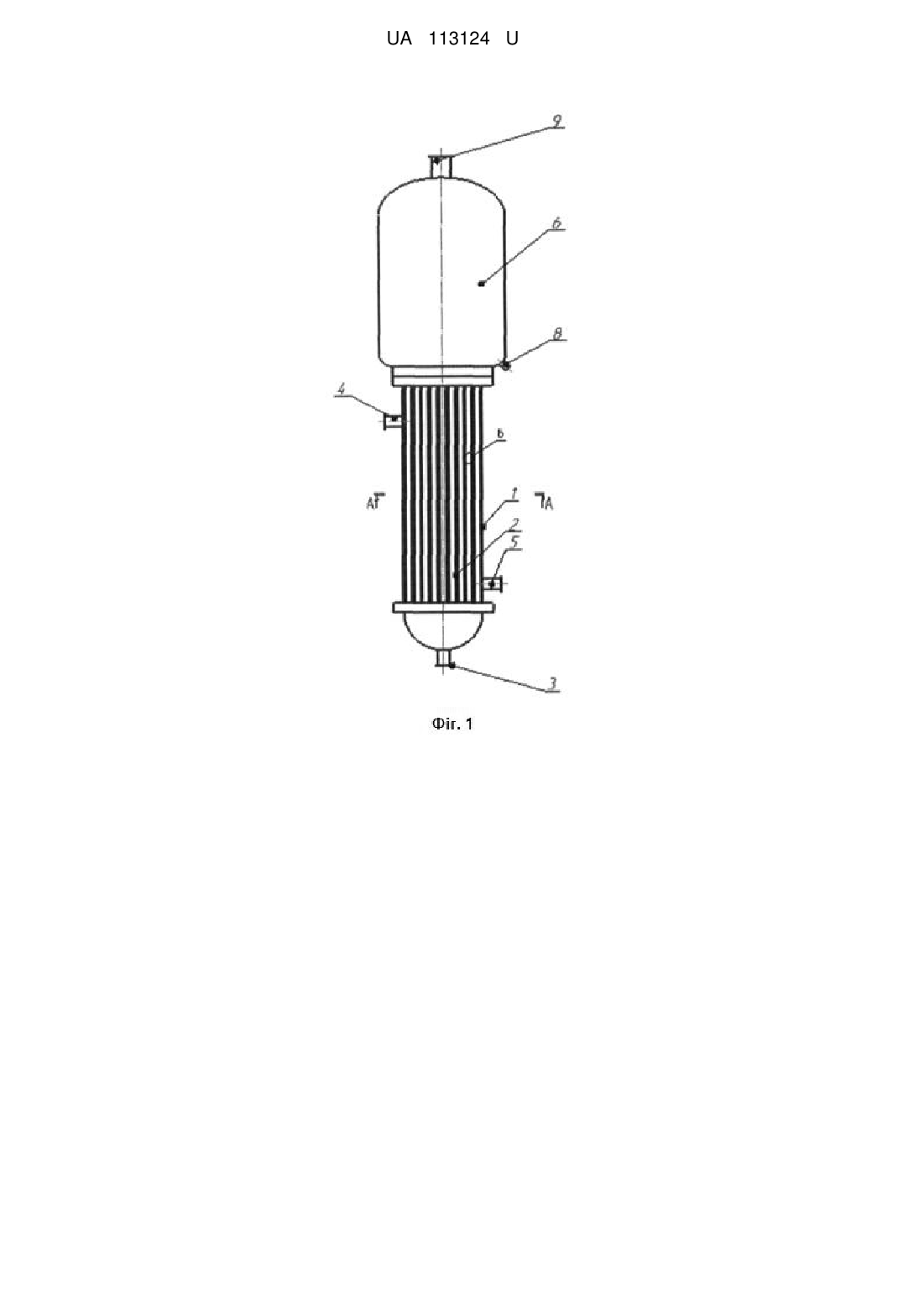

Реферат: Випарний апарат містить корпус, теплообмінні труби, штуцери для входу і виходу середовищ. На теплообмінних трубах виконані турбулізуючі вставки у формі піраміди. UA 113124 U (54) ВИПАРНИЙ АПАРАТ UA 113124 U UA 113124 U 5 10 15 20 25 30 35 Корисна модель належить до хімічного обладнання, а саме до випарних апаратів, і може бути використана в хімічній, фармацевтичній та харчовій промисловості для концентрування водних розчинів. Найближчим за технічною суттю до корисної моделі, що пропонується, є випарний апарат [патент № 2551140 Іспанія, МПК (2006.01) B01D 1/06 F28D 7/16 заявлено.08.01.2010, опубл. 28.06.2016], що містить корпус, теплообмінні труби, штуцери для входу і виходу середовищ, причому на трубах виконане суцільне оребрення різної конфігурації. Така конструкція дозволяє інтенсифікувати процес теплообміну в міжтрубному просторі за рахунок турбулізації плівки водяної пари. Недоліком даної конструкції є блокування частини поверхні теплообмінних труб суцільними ребрами. В основу корисної моделі поставлена задача вдосконалення випарного апарата, в якому нове виконання оребрення теплообмінних труб забезпечує турбулізацію плівки водяної пари без блокування значної поверхні теплообмінних труб. Поставлена задача вирішується тим, що у випарному апараті, що містить корпус, теплообмінні труби, штуцери для входу і виходу середовищ, згідно з корисною моделлю, що заявляється, новим є те, що на теплообмінних трубах виконані турбулізуючі вставки у формі піраміди. Таке виконання турбулізуючих вставок дозволяє забезпечити турбулізацію плівки і при цьому турбулізуючі вставки не займають великої площі теплообмінних труб. Корисна модель пояснюється кресленнями: на Фіг. 1 зображено загальний вигляд апарата, на Фіг. 2 - розташування труб в трубній решітці (розріз А-А на Фіг. 1), на Фіг. 3 - збільшений вид труби (виносний елемент Б на Фіг. 1), на Фіг. 4 - вид В на Фіг. 3. Випарний апарат складається з гріючої камери 1, труб 2, патрубка для входу початкової суміші 3, патрубка для входу гріючої пари в міжтрубний простір 4, патрубка для виходу конденсату 5, патрубка виведення упареного розчину 8, патрубка виведення вторинної пари 9, сепаратора 6. Початкова суміш через патрубок 3 потрапляє в трубний простір гріючої камери 1, яка містить труби 2, які закріплені з обох сторін за допомогою трубних решіток. В міжтрубний простір через патрубок 4 входить гріюча пара, яка нагріває розчин в трубах і конденсується. Конденсат стікає плівкою, плівка турбулізується за рахунок турбулізуючих ставок, виконаних у формі піраміди 7. Конденсат виходить через патрубок 5. Парорідинна суміш попадає в сепаратор 6, де відокремлюється вторинна пара, і виводиться через патрубок 9, від упареного розчину виводиться через патрубок 8. Таке виконання випарного апарата дозволяє турбулізувати плівку стікаючого конденсату без блокування значної поверхні теплообмінних труб, тим самим інтенсифікувати процес тепловіддачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Випарний апарат, що містить корпус, теплообмінні труби, штуцери для входу і виходу середовищ, який відрізняється тим, що на теплообмінних трубах виконані турбулізуючі вставки у формі піраміди. 1 UA 113124 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюHulienko Serhii Valeriiovych
Автори російськоюГулиенко Сергей Валериевич
МПК / Мітки
МПК: B01D 1/06
