Пристрій для розподілу сипучого матеріалу в бункері

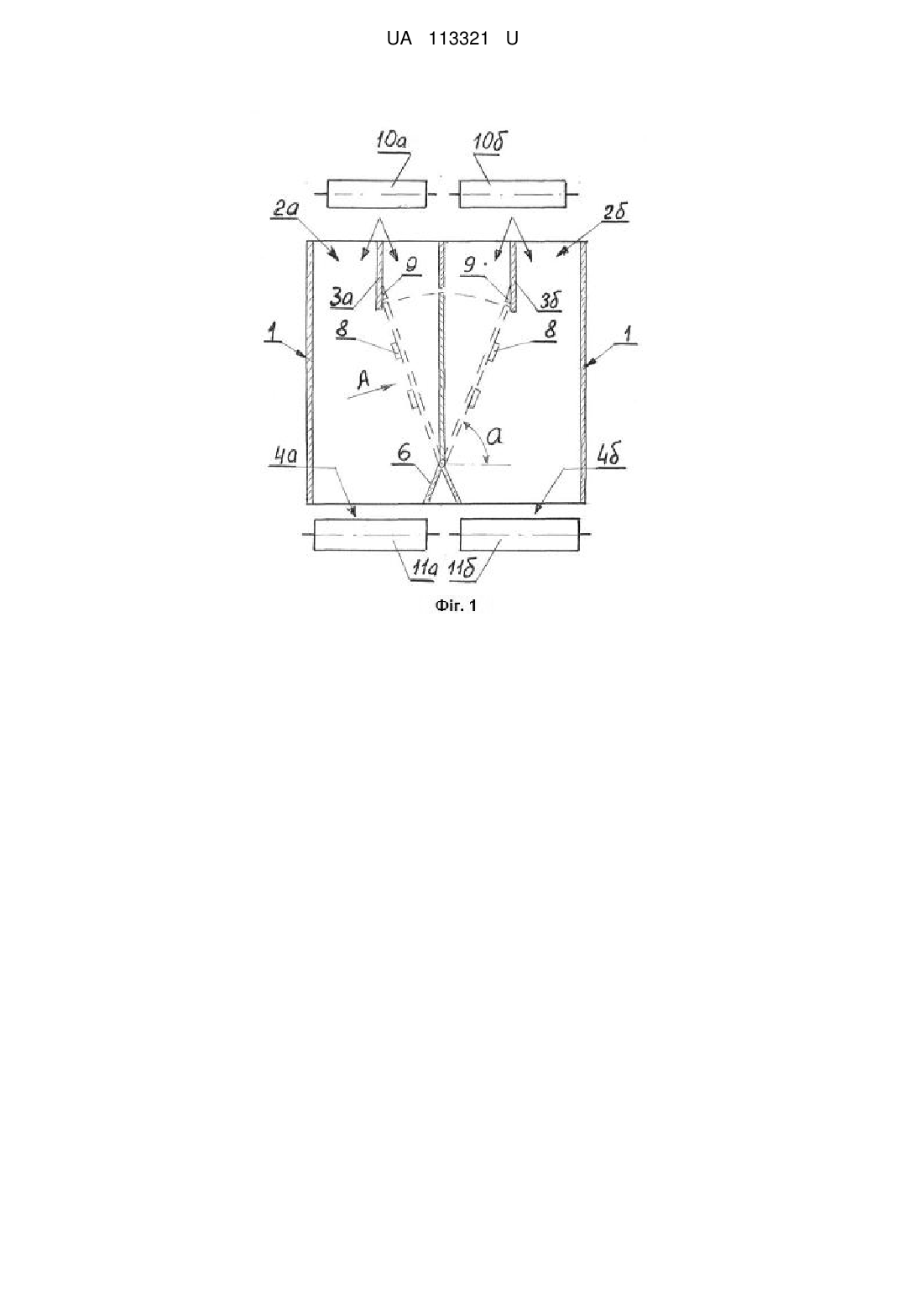

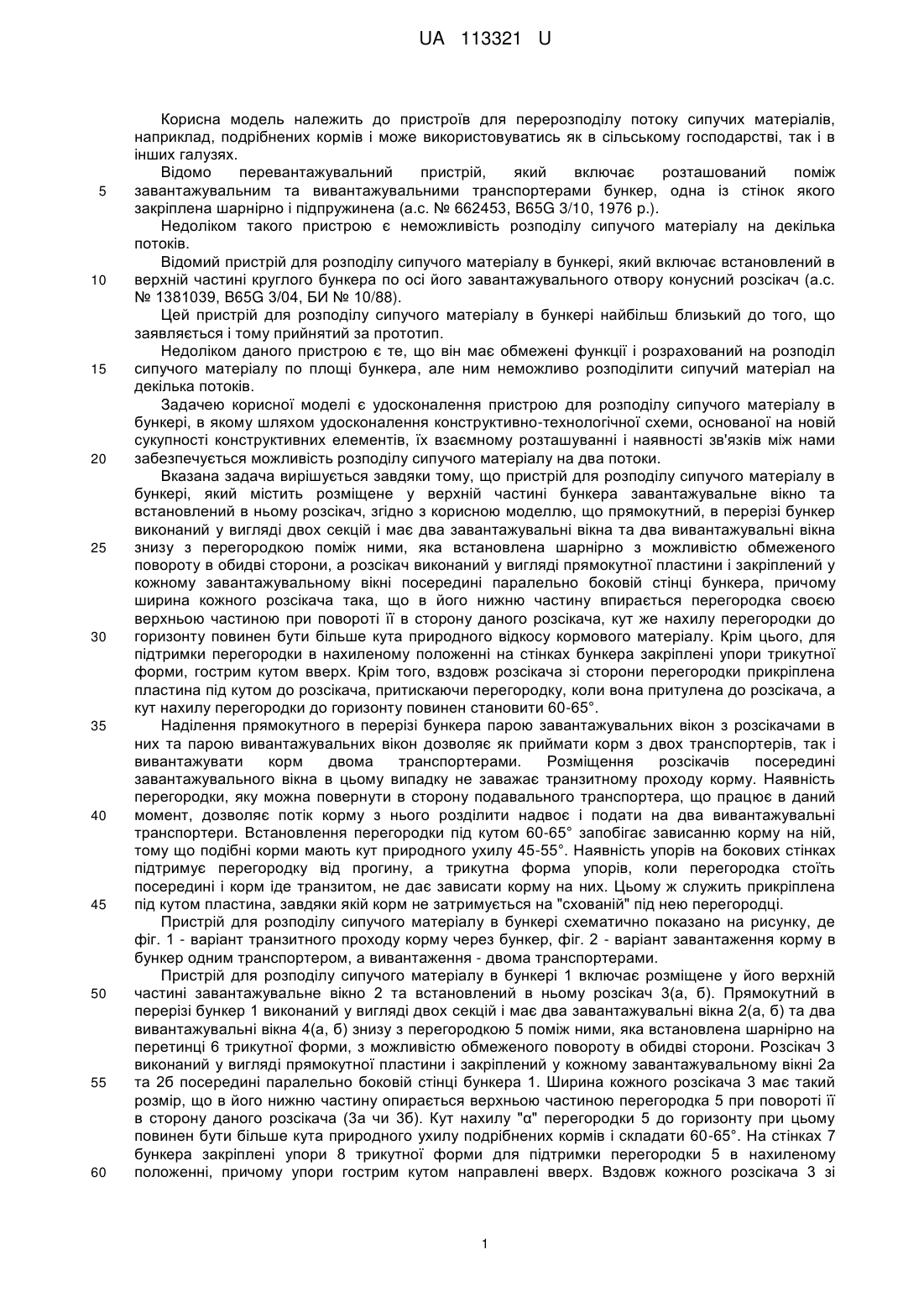

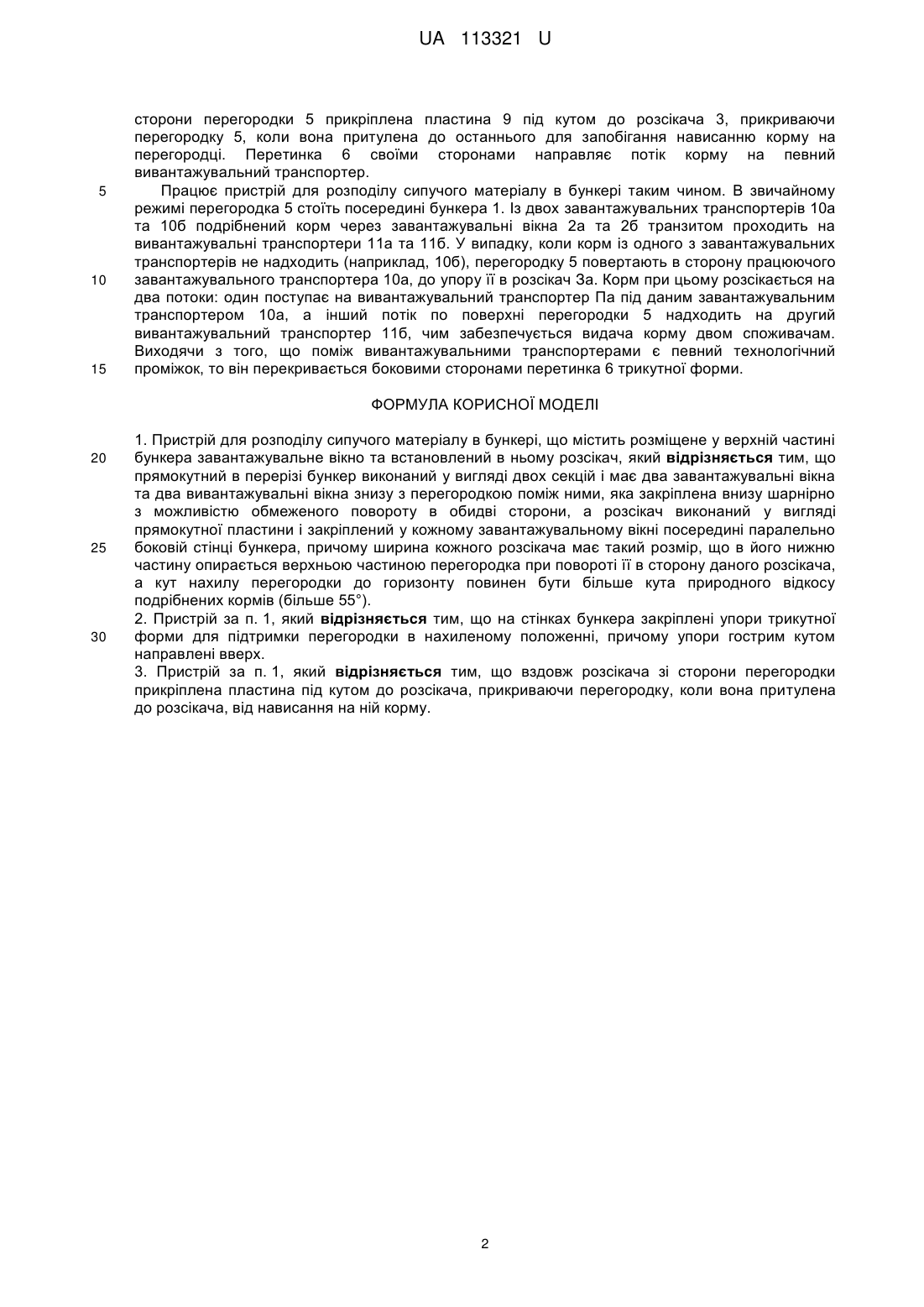

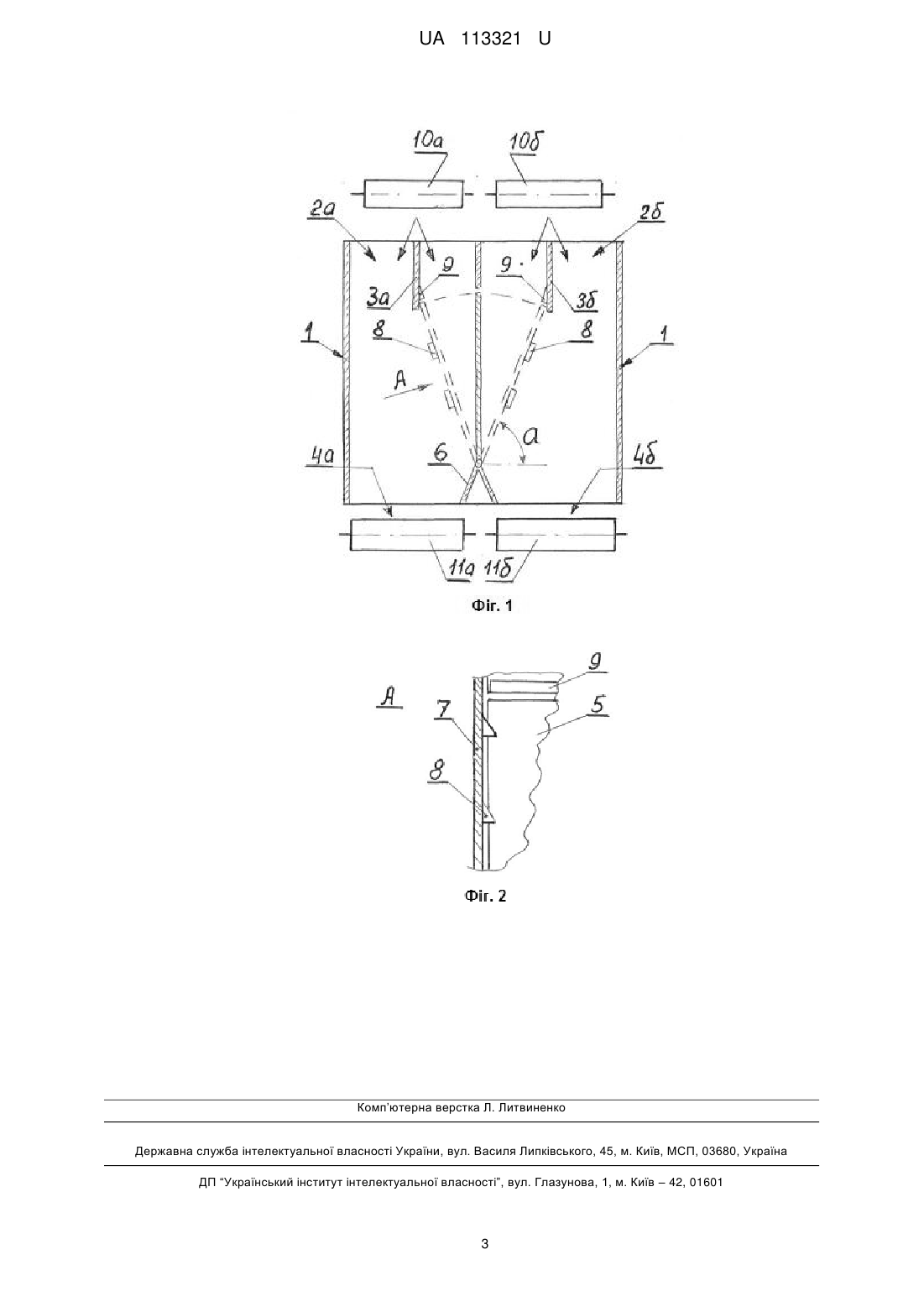

Реферат: Пристрій для розподілу сипучого матеріалу в бункері, містить розміщене у верхній частині бункера завантажувальне вікно та встановлений в ньому розсікач. Прямокутний в перерізі бункер виконаний у вигляді двох секцій і має два завантажувальні вікна та два вивантажувальні вікна знизу з перегородкою поміж ними, яка закріплена внизу шарнірно з можливістю обмеженого повороту в обидві сторони, а розсікач виконаний у вигляді прямокутної пластини і закріплений у кожному завантажувальному вікні посередині паралельно боковій стінці бункера, причому ширина кожного розсікача має такий розмір, що в його нижню частину опирається верхньою частиною перегородка при повороті її в сторону даного розсікача, а кут нахилу перегородки до горизонту повинен бути більше кута природного відкосу подрібнених кормів (більше 55°). UA 113321 U (12) UA 113321 U UA 113321 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для перерозподілу потоку сипучих матеріалів, наприклад, подрібнених кормів і може використовуватись як в сільському господарстві, так і в інших галузях. Відомо перевантажувальний пристрій, який включає розташований поміж завантажувальним та вивантажувальними транспортерами бункер, одна із стінок якого закріплена шарнірно і підпружинена (а.с. № 662453, B65G 3/10, 1976 p.). Недоліком такого пристрою є неможливість розподілу сипучого матеріалу на декілька потоків. Відомий пристрій для розподілу сипучого матеріалу в бункері, який включає встановлений в верхній частині круглого бункера по осі його завантажувального отвору конусний розсікач (а.с. № 1381039, B65G 3/04, БИ № 10/88). Цей пристрій для розподілу сипучого матеріалу в бункері найбільш близький до того, що заявляється і тому прийнятий за прототип. Недоліком даного пристрою є те, що він має обмежені функції і розрахований на розподіл сипучого матеріалу по площі бункера, але ним неможливо розподілити сипучий матеріал на декілька потоків. Задачею корисної моделі є удосконалення пристрою для розподілу сипучого матеріалу в бункері, в якому шляхом удосконалення конструктивно-технологічної схеми, основаної на новій сукупності конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між нами забезпечується можливість розподілу сипучого матеріалу на два потоки. Вказана задача вирішується завдяки тому, що пристрій для розподілу сипучого матеріалу в бункері, який містить розміщене у верхній частині бункера завантажувальне вікно та встановлений в ньому розсікач, згідно з корисною моделлю, що прямокутний, в перерізі бункер виконаний у вигляді двох секцій і має два завантажувальні вікна та два вивантажувальні вікна знизу з перегородкою поміж ними, яка встановлена шарнірно з можливістю обмеженого повороту в обидві сторони, а розсікач виконаний у вигляді прямокутної пластини і закріплений у кожному завантажувальному вікні посередині паралельно боковій стінці бункера, причому ширина кожного розсікача така, що в його нижню частину впирається перегородка своєю верхньою частиною при повороті її в сторону даного розсікача, кут же нахилу перегородки до горизонту повинен бути більше кута природного відкосу кормового матеріалу. Крім цього, для підтримки перегородки в нахиленому положенні на стінках бункера закріплені упори трикутної форми, гострим кутом вверх. Крім того, вздовж розсікача зі сторони перегородки прикріплена пластина під кутом до розсікача, притискаючи перегородку, коли вона притулена до розсікача, а кут нахилу перегородки до горизонту повинен становити 60-65°. Наділення прямокутного в перерізі бункера парою завантажувальних вікон з розсікачами в них та парою вивантажувальних вікон дозволяє як приймати корм з двох транспортерів, так і вивантажувати корм двома транспортерами. Розміщення розсікачів посередині завантажувального вікна в цьому випадку не заважає транзитному проходу корму. Наявність перегородки, яку можна повернути в сторону подавального транспортера, що працює в даний момент, дозволяє потік корму з нього розділити надвоє і подати на два вивантажувальні транспортери. Встановлення перегородки під кутом 60-65° запобігає зависанню корму на ній, тому що подібні корми мають кут природного ухилу 45-55°. Наявність упорів на бокових стінках підтримує перегородку від прогину, а трикутна форма упорів, коли перегородка стоїть посередині і корм іде транзитом, не дає зависати корму на них. Цьому ж служить прикріплена під кутом пластина, завдяки якій корм не затримується на "схованій" під нею перегородці. Пристрій для розподілу сипучого матеріалу в бункері схематично показано на рисунку, де фіг. 1 - варіант транзитного проходу корму через бункер, фіг. 2 - варіант завантаження корму в бункер одним транспортером, а вивантаження - двома транспортерами. Пристрій для розподілу сипучого матеріалу в бункері 1 включає розміщене у його верхній частині завантажувальне вікно 2 та встановлений в ньому розсікач 3(а, б). Прямокутний в перерізі бункер 1 виконаний у вигляді двох секцій і має два завантажувальні вікна 2(а, б) та два вивантажувальні вікна 4(а, б) знизу з перегородкою 5 поміж ними, яка встановлена шарнірно на перетинці 6 трикутної форми, з можливістю обмеженого повороту в обидві сторони. Розсікач 3 виконаний у вигляді прямокутної пластини і закріплений у кожному завантажувальному вікні 2а та 2б посередині паралельно боковій стінці бункера 1. Ширина кожного розсікача 3 має такий розмір, що в його нижню частину опирається верхньою частиною перегородка 5 при повороті її в сторону даного розсікача (3а чи 3б). Кут нахилу "α" перегородки 5 до горизонту при цьому повинен бути більше кута природного ухилу подрібнених кормів і складати 60-65°. На стінках 7 бункера закріплені упори 8 трикутної форми для підтримки перегородки 5 в нахиленому положенні, причому упори гострим кутом направлені вверх. Вздовж кожного розсікача 3 зі 1 UA 113321 U 5 10 15 сторони перегородки 5 прикріплена пластина 9 під кутом до розсікача 3, прикриваючи перегородку 5, коли вона притулена до останнього для запобігання нависанню корму на перегородці. Перетинка 6 своїми сторонами направляє потік корму на певний вивантажувальний транспортер. Працює пристрій для розподілу сипучого матеріалу в бункері таким чином. В звичайному режимі перегородка 5 стоїть посередині бункера 1. Із двох завантажувальних транспортерів 10а та 10б подрібнений корм через завантажувальні вікна 2а та 2б транзитом проходить на вивантажувальні транспортери 11а та 11б. У випадку, коли корм із одного з завантажувальних транспортерів не надходить (наприклад, 10б), перегородку 5 повертають в сторону працюючого завантажувального транспортера 10а, до упору її в розсікач За. Корм при цьому розсікається на два потоки: один поступає на вивантажувальний транспортер Па під даним завантажувальним транспортером 10а, а інший потік по поверхні перегородки 5 надходить на другий вивантажувальний транспортер 11б, чим забезпечується видача корму двом споживачам. Виходячи з того, що поміж вивантажувальними транспортерами є певний технологічний проміжок, то він перекривається боковими сторонами перетинка 6 трикутної форми. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Пристрій для розподілу сипучого матеріалу в бункері, що містить розміщене у верхній частині бункера завантажувальне вікно та встановлений в ньому розсікач, який відрізняється тим, що прямокутний в перерізі бункер виконаний у вигляді двох секцій і має два завантажувальні вікна та два вивантажувальні вікна знизу з перегородкою поміж ними, яка закріплена внизу шарнірно з можливістю обмеженого повороту в обидві сторони, а розсікач виконаний у вигляді прямокутної пластини і закріплений у кожному завантажувальному вікні посередині паралельно боковій стінці бункера, причому ширина кожного розсікача має такий розмір, що в його нижню частину опирається верхньою частиною перегородка при повороті її в сторону даного розсікача, а кут нахилу перегородки до горизонту повинен бути більше кута природного відкосу подрібнених кормів (більше 55°). 2. Пристрій за п. 1, який відрізняється тим, що на стінках бункера закріплені упори трикутної форми для підтримки перегородки в нахиленому положенні, причому упори гострим кутом направлені вверх. 3. Пристрій за п. 1, який відрізняється тим, що вздовж розсікача зі сторони перегородки прикріплена пластина під кутом до розсікача, прикриваючи перегородку, коли вона притулена до розсікача, від нависання на ній корму. 2 UA 113321 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
