Багатоступеневий двигун ванкеля

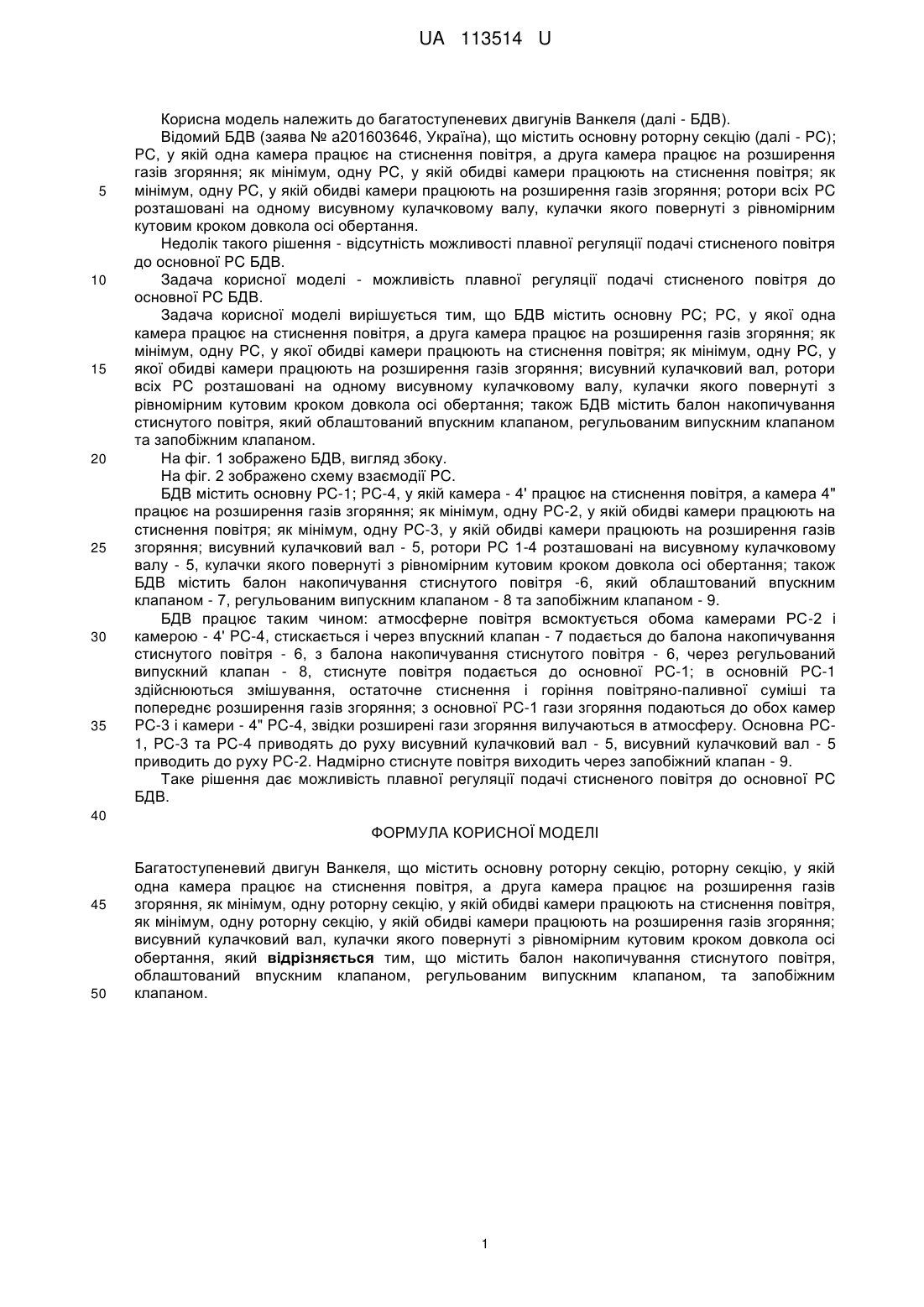

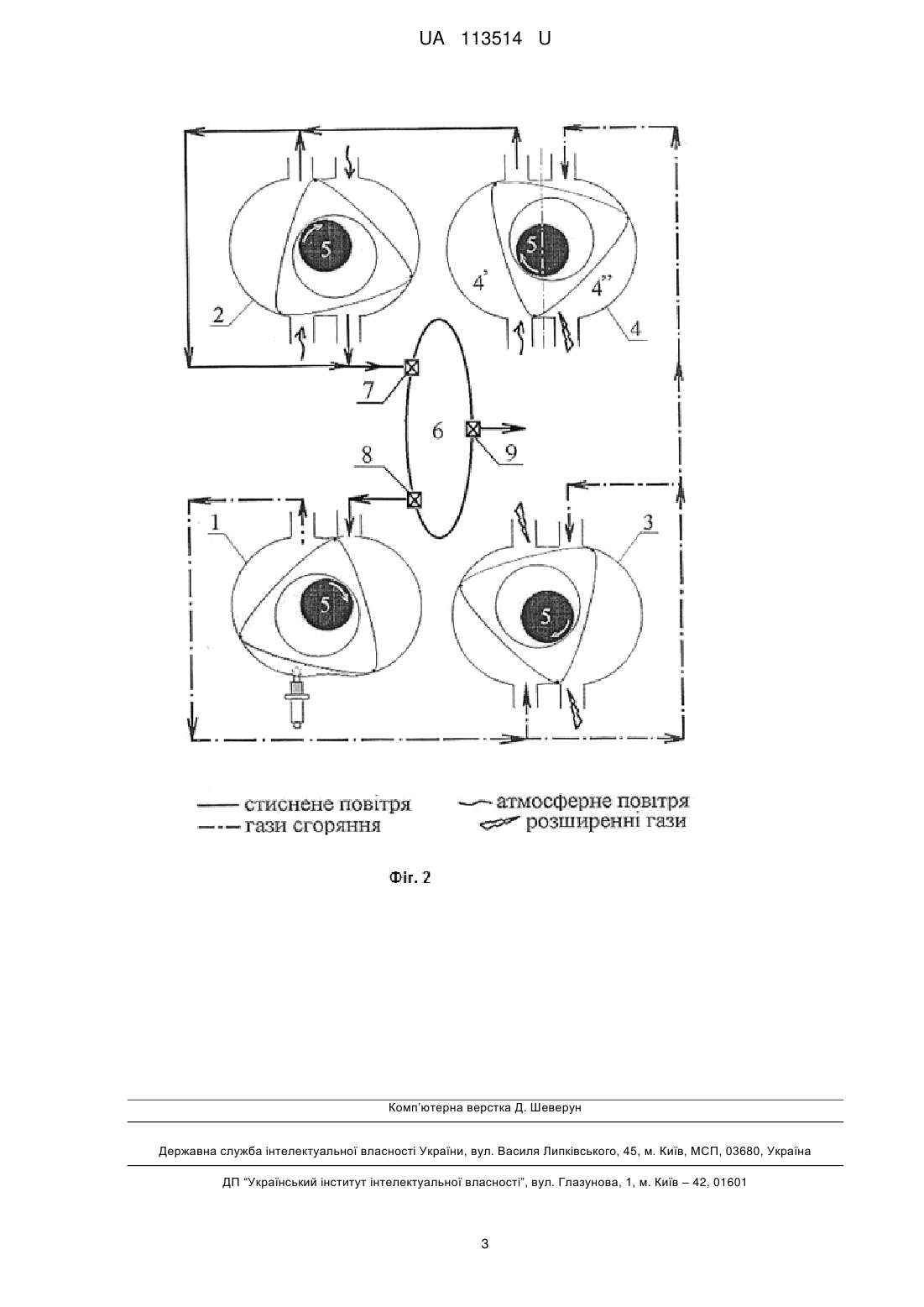

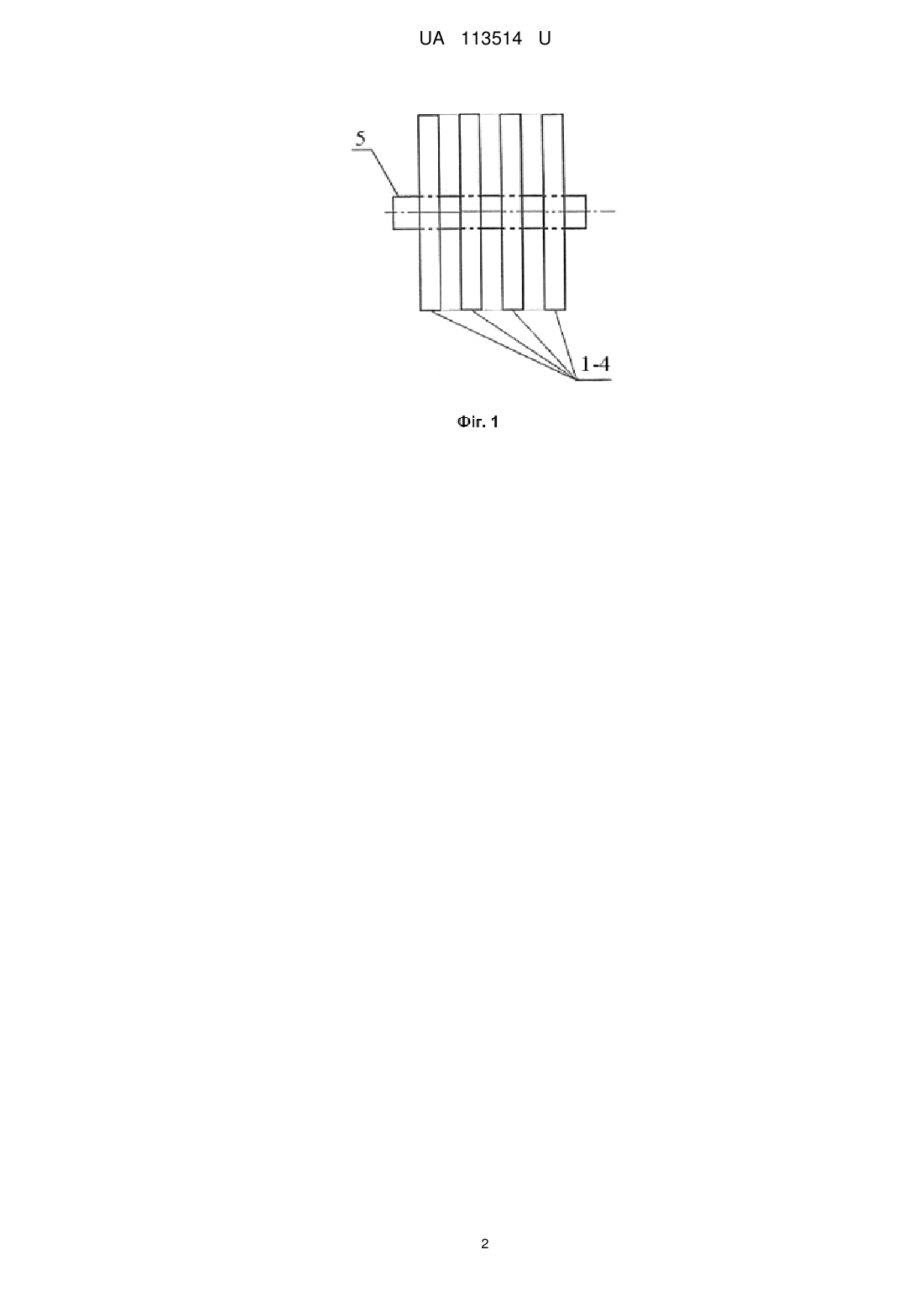

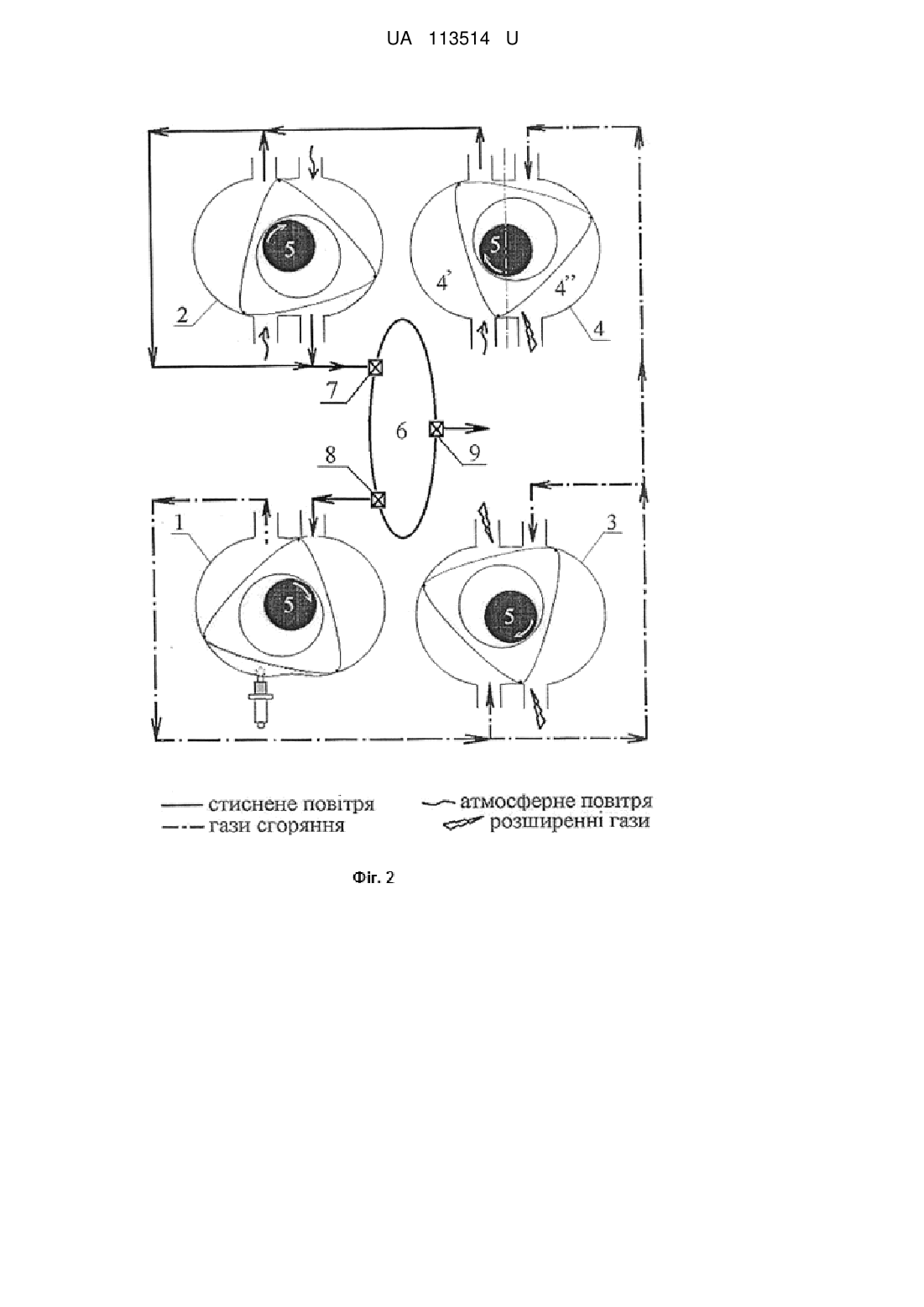

Реферат: UA 113514 U UA 113514 U 5 10 15 20 25 30 35 Корисна модель належить до багатоступеневих двигунів Ванкеля (далі - БДВ). Відомий БДВ (заява № а201603646, Україна), що містить основну роторну секцію (далі - PC); PC, у якій одна камера працює на стиснення повітря, а друга камера працює на розширення газів згоряння; як мінімум, одну PC, у якій обидві камери працюють на стиснення повітря; як мінімум, одну PC, у якій обидві камери працюють на розширення газів згоряння; ротори всіх PC розташовані на одному висувному кулачковому валу, кулачки якого повернуті з рівномірним кутовим кроком довкола осі обертання. Недолік такого рішення - відсутність можливості плавної регуляції подачі стисненого повітря до основної PC БДВ. Задача корисної моделі - можливість плавної регуляції подачі стисненого повітря до основної PC БДВ. Задача корисної моделі вирішується тим, що БДВ містить основну PC; PC, у якої одна камера працює на стиснення повітря, а друга камера працює на розширення газів згоряння; як мінімум, одну PC, у якої обидві камери працюють на стиснення повітря; як мінімум, одну PC, у якої обидві камери працюють на розширення газів згоряння; висувний кулачковий вал, ротори всіх PC розташовані на одному висувному кулачковому валу, кулачки якого повернуті з рівномірним кутовим кроком довкола осі обертання; також БДВ містить балон накопичування стиснутого повітря, який облаштований впускним клапаном, регульованим випускним клапаном та запобіжним клапаном. На фіг. 1 зображено БДВ, вигляд збоку. На фіг. 2 зображено схему взаємодії PC. БДВ містить основну PC-1; PC-4, у якій камера - 4' працює на стиснення повітря, а камера 4" працює на розширення газів згоряння; як мінімум, одну PC-2, у якій обидві камери працюють на стиснення повітря; як мінімум, одну PC-3, у якій обидві камери працюють на розширення газів згоряння; висувний кулачковий вал - 5, ротори PC 1-4 розташовані на висувному кулачковому валу - 5, кулачки якого повернуті з рівномірним кутовим кроком довкола осі обертання; також БДВ містить балон накопичування стиснутого повітря -6, який облаштований впускним клапаном - 7, регульованим випускним клапаном - 8 та запобіжним клапаном - 9. БДВ працює таким чином: атмосферне повітря всмоктується обома камерами РС-2 і камерою - 4' PC-4, стискається і через впускний клапан - 7 подається до балона накопичування стиснутого повітря - 6, з балона накопичування стиснутого повітря - 6, через регульований випускний клапан - 8, стиснуте повітря подається до основної PC-1; в основній PC-1 здійснюються змішування, остаточне стиснення і горіння повітряно-паливної суміші та попереднє розширення газів згоряння; з основної PC-1 гази згоряння подаються до обох камер PC-3 і камери - 4" PC-4, звідки розширені гази згоряння вилучаються в атмосферу. Основна PC1, PC-3 та PC-4 приводять до руху висувний кулачковий вал - 5, висувний кулачковий вал - 5 приводить до руху PC-2. Надмірно стиснуте повітря виходить через запобіжний клапан - 9. Таке рішення дає можливість плавної регуляції подачі стисненого повітря до основної PC БДВ. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Багатоступеневий двигун Ванкеля, що містить основну роторну секцію, роторну секцію, у якій одна камера працює на стиснення повітря, а друга камера працює на розширення газів згоряння, як мінімум, одну роторну секцію, у якій обидві камери працюють на стиснення повітря, як мінімум, одну роторну секцію, у якій обидві камери працюють на розширення газів згоряння; висувний кулачковий вал, кулачки якого повернуті з рівномірним кутовим кроком довкола осі обертання, який відрізняється тим, що містить балон накопичування стиснутого повітря, облаштований впускним клапаном, регульованим випускним клапаном, та запобіжним клапаном. 1 UA 113514 U 2 UA 113514 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
