Спосіб підвищення маскувальної здатності мобільної військової техніки

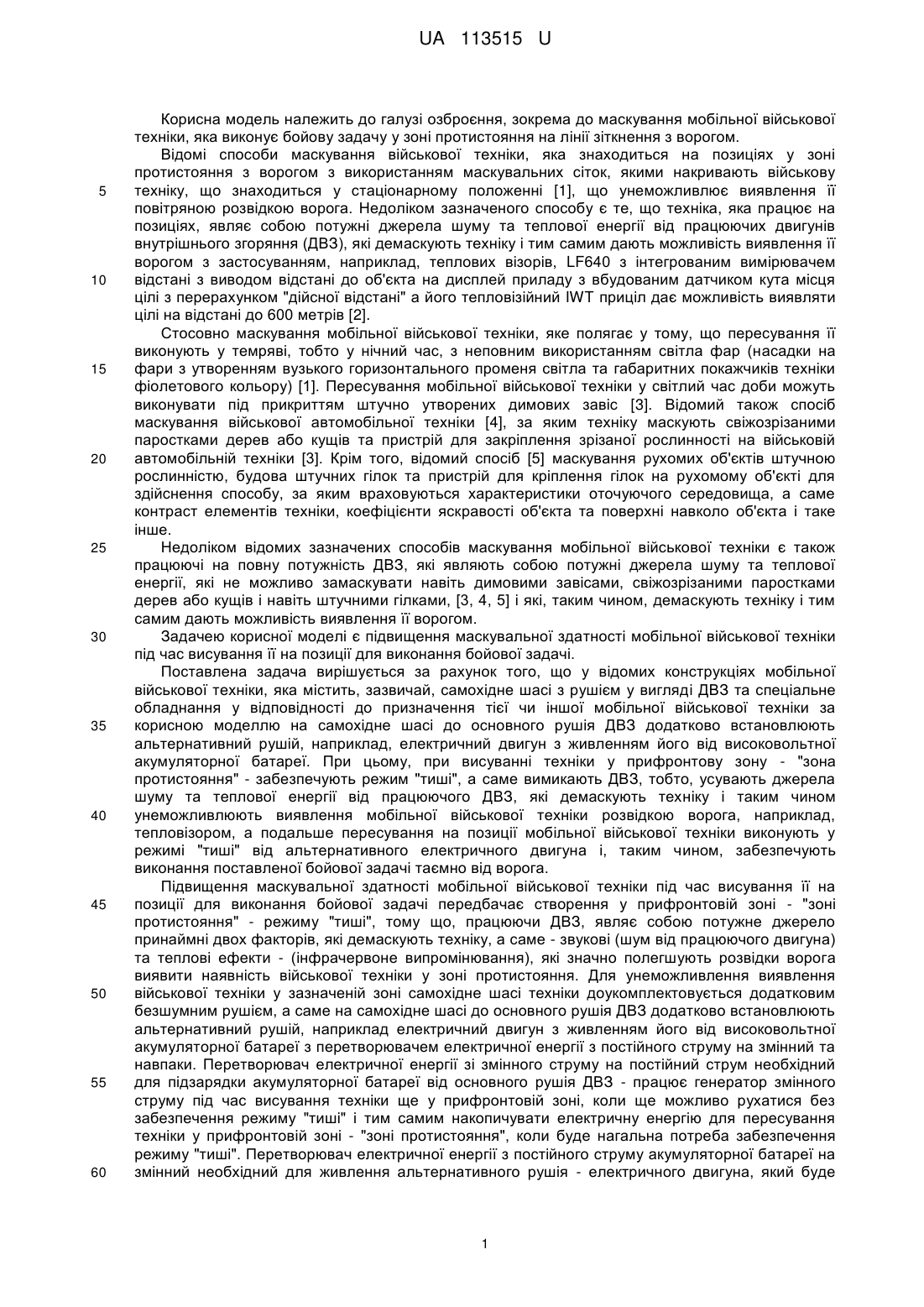

Реферат: Спосіб підвищення маскувальної здатності мобільної військової техніки, за яким на самохідне шасі встановлюють рушій у вигляді двигуна внутрішнього згоряння (ДВЗ) та спеціальне обладнання відповідно до призначення тієї чи іншої мобільної військової техніки. На самохідне шасі до основного рушія ДВЗ додатково встановлюють альтернативний рушій, наприклад електричний двигун з живленням його від високовольтної акумуляторної батареї, при цьому у прифронтовій зоні - "зоні протистояння" - забезпечують режим "тиші", а саме вимикають ДВЗ, тобто усувають джерела шуму та теплової енергії від працюючого ДВЗ, які демаскують техніку, і таким чином унеможливлюють виявлення мобільної військової техніки розвідкою ворога, наприклад, тепловізором. Подальше пересування на позиції мобільної військової техніки виконують у режимі "тиші" від альтернативного електричного двигуна з можливістю забезпечення виконання поставленої бойової задачі таємно від ворога. UA 113515 U (12) UA 113515 U UA 113515 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, зокрема до маскування мобільної військової техніки, яка виконує бойову задачу у зоні протистояння на лінії зіткнення з ворогом. Відомі способи маскування військової техніки, яка знаходиться на позиціях у зоні протистояння з ворогом з використанням маскувальних сіток, якими накривають військову техніку, що знаходиться у стаціонарному положенні [1], що унеможливлює виявлення її повітряною розвідкою ворога. Недоліком зазначеного способу є те, що техніка, яка працює на позиціях, являє собою потужні джерела шуму та теплової енергії від працюючих двигунів внутрішнього згоряння (ДВЗ), які демаскують техніку і тим самим дають можливість виявлення її ворогом з застосуванням, наприклад, теплових візорів, LF640 з інтегрованим вимірювачем відстані з виводом відстані до об'єкта на дисплей приладу з вбудованим датчиком кута місця цілі з перерахунком "дійсної відстані" а його тепловізійний IWT приціл дає можливість виявляти цілі на відстані до 600 метрів [2]. Стосовно маскування мобільної військової техніки, яке полягає у тому, що пересування її виконують у темряві, тобто у нічний час, з неповним використанням світла фар (насадки на фари з утворенням вузького горизонтального променя світла та габаритних покажчиків техніки фіолетового кольору) [1]. Пересування мобільної військової техніки у світлий час доби можуть виконувати під прикриттям штучно утворених димових завіс [3]. Відомий також спосіб маскування військової автомобільної техніки [4], за яким техніку маскують свіжозрізаними паростками дерев або кущів та пристрій для закріплення зрізаної рослинності на військовій автомобільній техніки [3]. Крім того, відомий спосіб [5] маскування рухомих об'єктів штучною рослинністю, будова штучних гілок та пристрій для кріплення гілок на рухомому об'єкті для здійснення способу, за яким враховуються характеристики оточуючого середовища, а саме контраст елементів техніки, коефіцієнти яскравості об'єкта та поверхні навколо об'єкта і таке інше. Недоліком відомих зазначених способів маскування мобільної військової техніки є також працюючі на повну потужність ДВЗ, які являють собою потужні джерела шуму та теплової енергії, які не можливо замаскувати навіть димовими завісами, свіжозрізаними паростками дерев або кущів і навіть штучними гілками, [3, 4, 5] і які, таким чином, демаскують техніку і тим самим дають можливість виявлення її ворогом. Задачею корисної моделі є підвищення маскувальної здатності мобільної військової техніки під час висування її на позиції для виконання бойової задачі. Поставлена задача вирішується за рахунок того, що у відомих конструкціях мобільної військової техніки, яка містить, зазвичай, самохідне шасі з рушієм у вигляді ДВЗ та спеціальне обладнання у відповідності до призначення тієї чи іншої мобільної військової техніки за корисною моделлю на самохідне шасі до основного рушія ДВЗ додатково встановлюють альтернативний рушій, наприклад, електричний двигун з живленням його від високовольтної акумуляторної батареї. При цьому, при висуванні техніки у прифронтову зону - "зона протистояння" - забезпечують режим "тиші", а саме вимикають ДВЗ, тобто, усувають джерела шуму та теплової енергії від працюючого ДВЗ, які демаскують техніку і таким чином унеможливлюють виявлення мобільної військової техніки розвідкою ворога, наприклад, тепловізором, а подальше пересування на позиції мобільної військової техніки виконують у режимі "тиші" від альтернативного електричного двигуна і, таким чином, забезпечують виконання поставленої бойової задачі таємно від ворога. Підвищення маскувальної здатності мобільної військової техніки під час висування її на позиції для виконання бойової задачі передбачає створення у прифронтовій зоні - "зоні протистояння" - режиму "тиші", тому що, працюючи ДВЗ, являє собою потужне джерело принаймні двох факторів, які демаскують техніку, а саме - звукові (шум від працюючого двигуна) та теплові ефекти - (інфрачервоне випромінювання), які значно полегшують розвідки ворога виявити наявність військової техніки у зоні протистояння. Для унеможливлення виявлення військової техніки у зазначеній зоні самохідне шасі техніки доукомплектовується додатковим безшумним рушієм, а саме на самохідне шасі до основного рушія ДВЗ додатково встановлюють альтернативний рушій, наприклад електричний двигун з живленням його від високовольтної акумуляторної батареї з перетворювачем електричної енергії з постійного струму на змінний та навпаки. Перетворювач електричної енергії зі змінного струму на постійний струм необхідний для підзарядки акумуляторної батареї від основного рушія ДВЗ - працює генератор змінного струму під час висування техніки ще у прифронтовій зоні, коли ще можливо рухатися без забезпечення режиму "тиші" і тим самим накопичувати електричну енергію для пересування техніки у прифронтовій зоні - "зоні протистояння", коли буде нагальна потреба забезпечення режиму "тиші". Перетворювач електричної енергії з постійного струму акумуляторної батареї на змінний необхідний для живлення альтернативного рушія - електричного двигуна, який буде 1 UA 113515 U 5 10 15 20 25 30 35 40 45 50 55 задіяно у "зоні протистояння", коли є нагальна потреба забезпечення режиму "тиші". Як акумуляторна батарея може бути, наприклад, літій - іонний акумулятор (Li-ion), або нікель металогідридний (Ni-MH). Зазначені акумулятори мають дві позитивні особливості, які відрізняють їх від побутових автомобільних свинцево-кислотних акумуляторів, а саме - вони швидко заряджаються та витримують значно більше циклів "заряд - розряд" [6]. Батарею набирають з окремих блоків по 6 елементів в кожному послідовним їх з'єднанням і забезпечують таким чином номінальну напругу у 288 В. Для забезпечення роботи альтернативного рушія необхідні також контролер, головні реле, наприклад системи (SMRG, SMRB, SMRP), датчики струму та перетворювач напруги зазначений вище. Висока напруга акумуляторної батареї дає можливість значного зниження току струму у ланках електричної системи живлення альтернативного рушія, що завжди є актуальним. А у прифронтовій зоні "зоні протистояння" забезпечують режим "тиші" і подальше пересування мобільної військової техніки на позиції виконують у режимі "тиші" від альтернативного електричного двигуна і, таким чином, забезпечують виконання поставленої бойової задачі таємно від ворога. Після виконання поставленої бойової задачі мобільна військова техніка не ушкоджена, завдяки підвищеної маскувальної її здатності, повертається на "базу" для поповнення всім необхідним для виконання нових бойових задач. Для збереження мобільної військової техніки (для унеможливлення знищення техніки ворогом) повернення на базу виконують або у режимі "тиші" з приводом від альтернативного електричного двигуна, або від основного рушія ДВЗ залежно від обставин. Таким чином, згідно з запропонованим способом стає можливим досягнення поставленої задачі корисної моделі - підвищення маскувальної здатності мобільної військової техніки під час висування її на позиції для виконання бойової задачі, тобто підвищення живучості військової техніки. Запропонований спосіб підвищення маскувальної здатності мобільної військової техніки є промислово придатним і може бути реалізованим у галузі озброєння, зокрема для маскування мобільної військової техніки, яка виконує бойову задачу у зоні протистояння на лінії зіткнення з ворогом. В джерелах інформації спосіб підвищення маскувальної здатності мобільної військової техніки з аналогічними ознаками авторами не виявлено, тому просимо надати правовий захист запропонованому технічному рішенню. Джерела інформації: 1. Руководство под редакцией С.И. Сажиной "Мастерские технического обслуживания МТОАТ-М1, МТО-АТГ-М1 и МТО-40С-М1. - М.: Военное издательство, 1986. 2. Інтер ресурс ALL rights reserved, WWW.specoptika.com.ua, Teplovisors.com.ua. 2013. 3. Устройство для закрепления срезанной растительности на военной автомобильной технике http://www.findpatent.ru/patent/232/2324135.html. 4. Способ маскировки военной автомобильной техники http: //www.findpatent.ru/patent/232/2324136.html. 5. Способ маскировки подвижных объектов искусственной растительностью, устройство искусственных веток и устройство крепления веток на подвижном объекте для осуществления способа http://www.findpatent.ru/patent/249/2495357.html. 6. Електричні системи і комплекси транспортних засобів / Бажинов О.В. Міністерство освіти і науки України. Харківський національний автомобільно-дорожній університет. Харків 2015. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб підвищення маскувальної здатності мобільної військової техніки, за яким на самохідне шасі встановлюють рушій у вигляді двигуна внутрішнього згоряння (ДВЗ) та спеціальне обладнання відповідно до призначення тієї чи іншої мобільної військової техніки, який відрізняється тим, що на самохідне шасі до основного рушія ДВЗ додатково встановлюють альтернативний рушій, наприклад електричний двигун з живленням його від високовольтної акумуляторної батареї, при цьому у прифронтовій зоні - "зоні протистояння" - забезпечують режим "тиші", а саме вимикають ДВЗ, тобто усувають джерела шуму та теплової енергії від працюючого ДВЗ, які демаскують техніку, і таким чином унеможливлюють виявлення мобільної військової техніки розвідкою ворога, наприклад, тепловізором, а подальше пересування на позиції мобільної військової техніки виконують у режимі "тиші" від альтернативного електричного двигуна і, таким чином, забезпечують виконання поставленої бойової задачі таємно від ворога. 2 UA 113515 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
