Пристрій для безперервного діагностування технічного стану нерознімних і рознімних з’єднань елементів тіл обертання

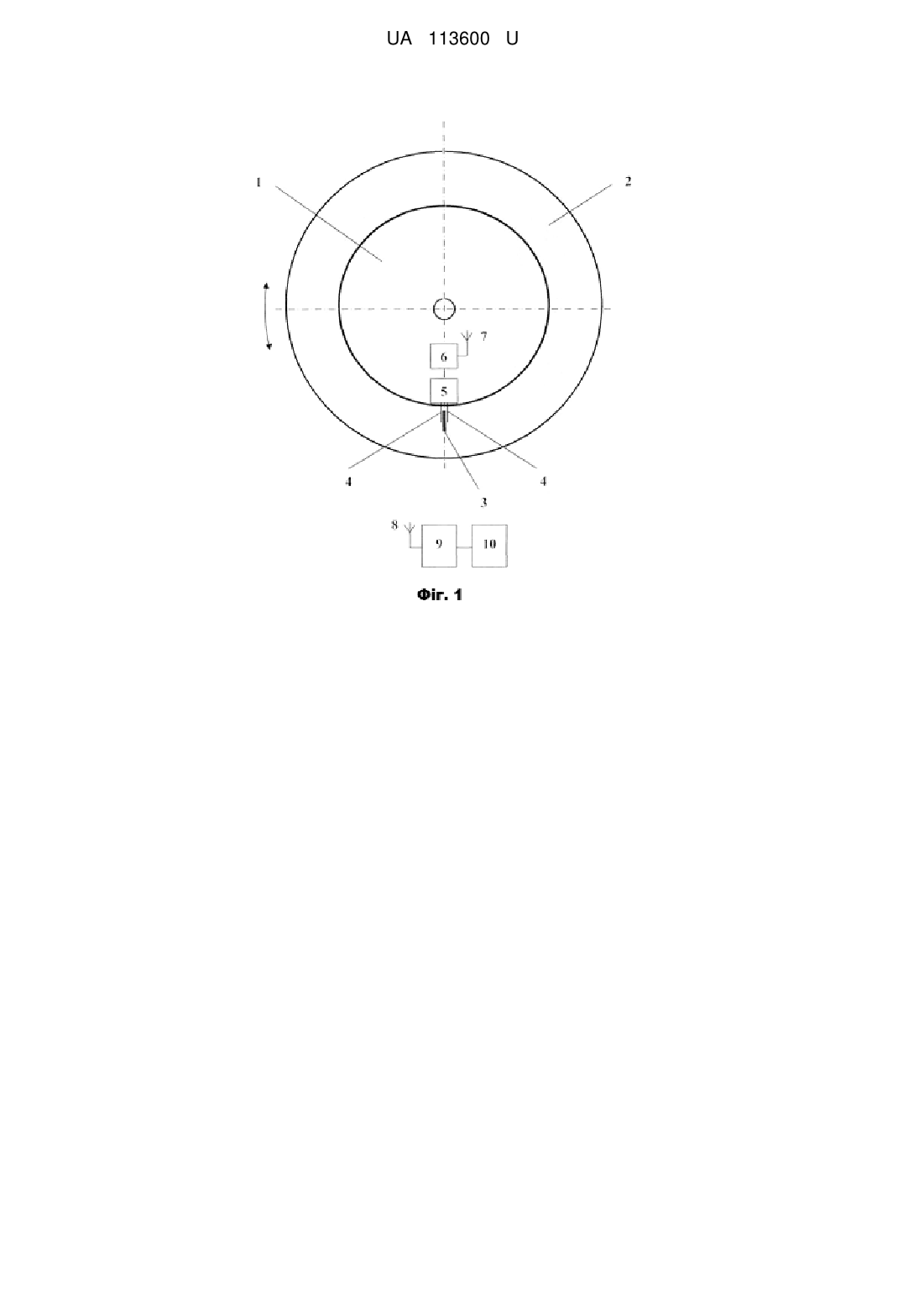

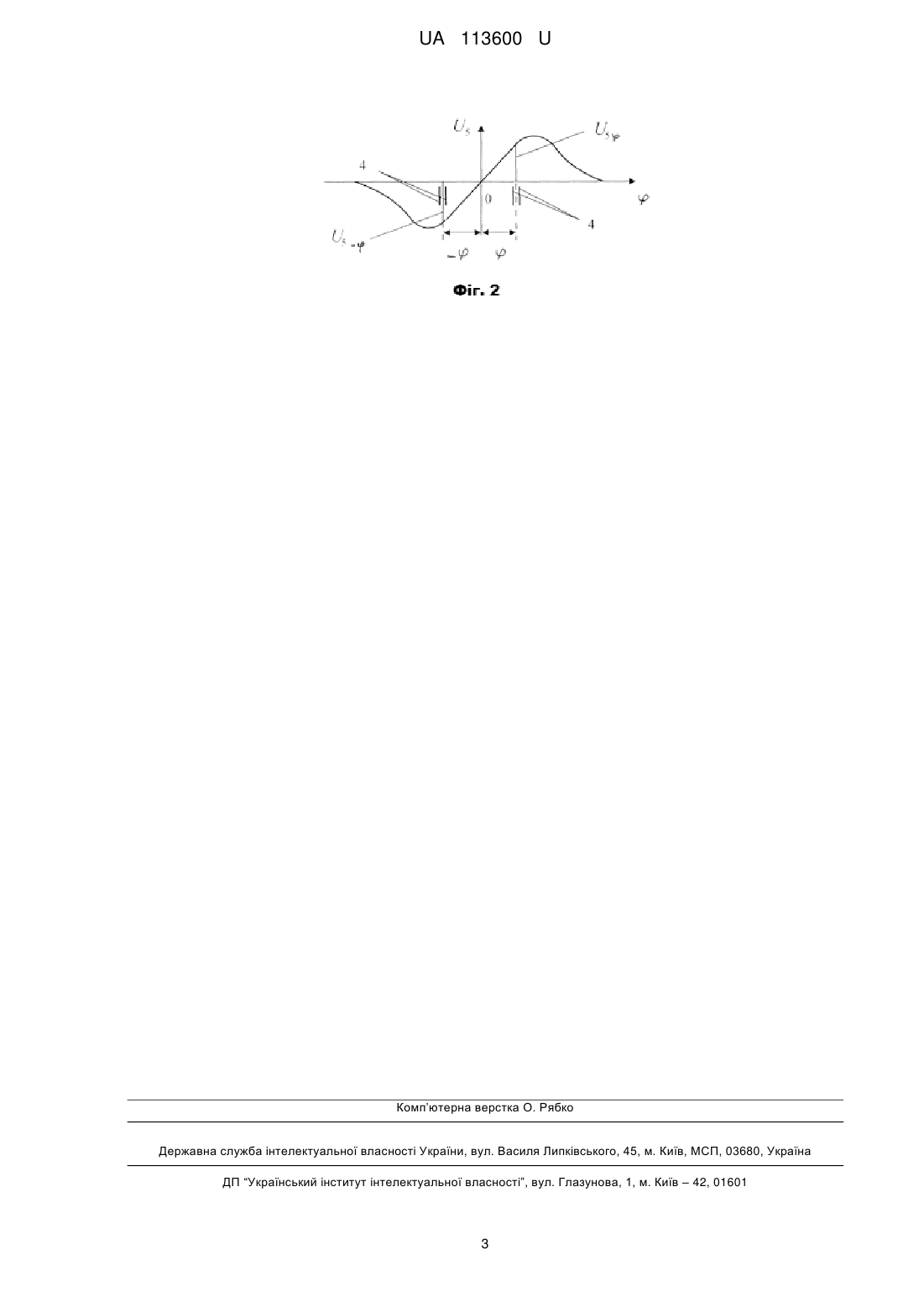

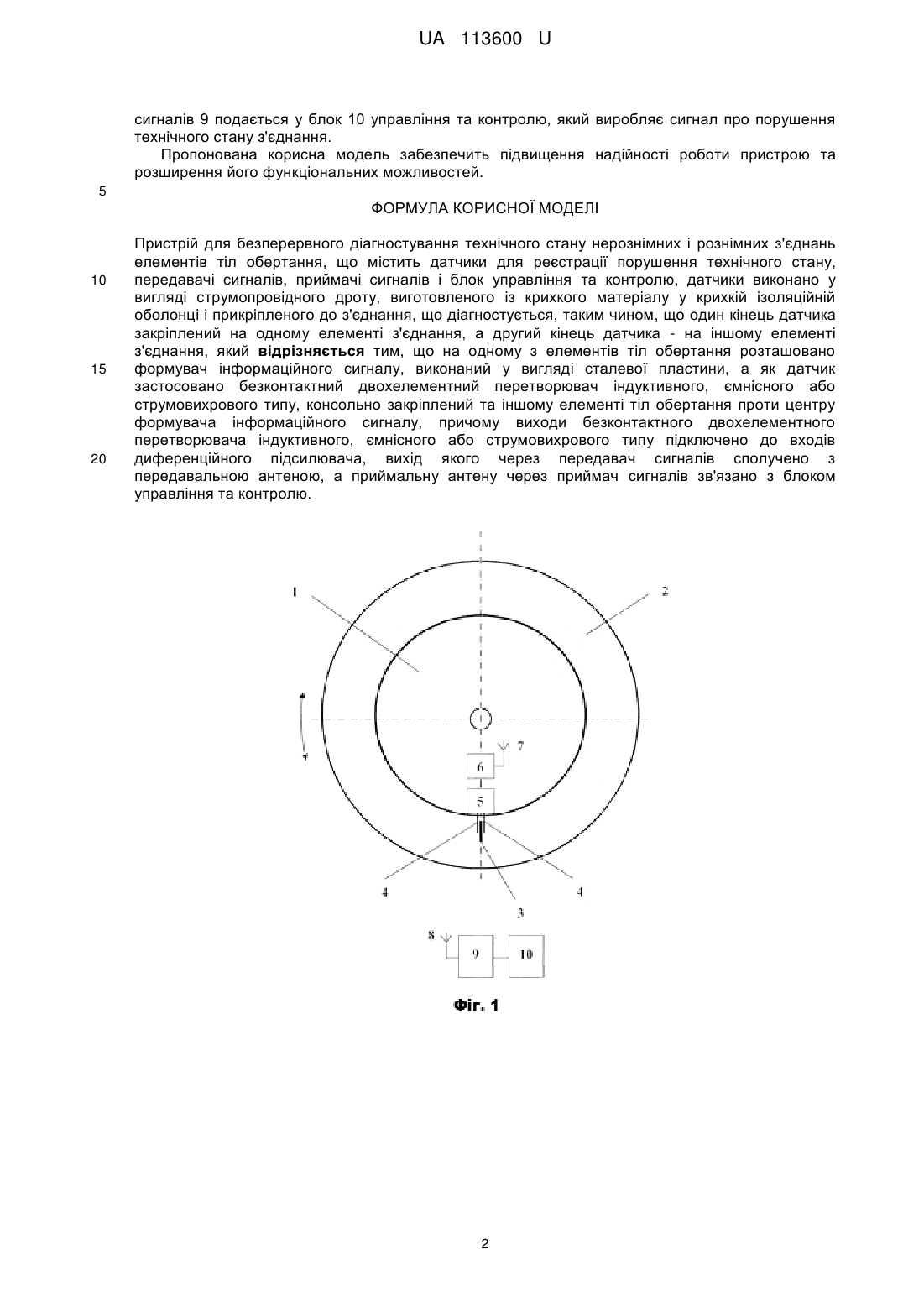

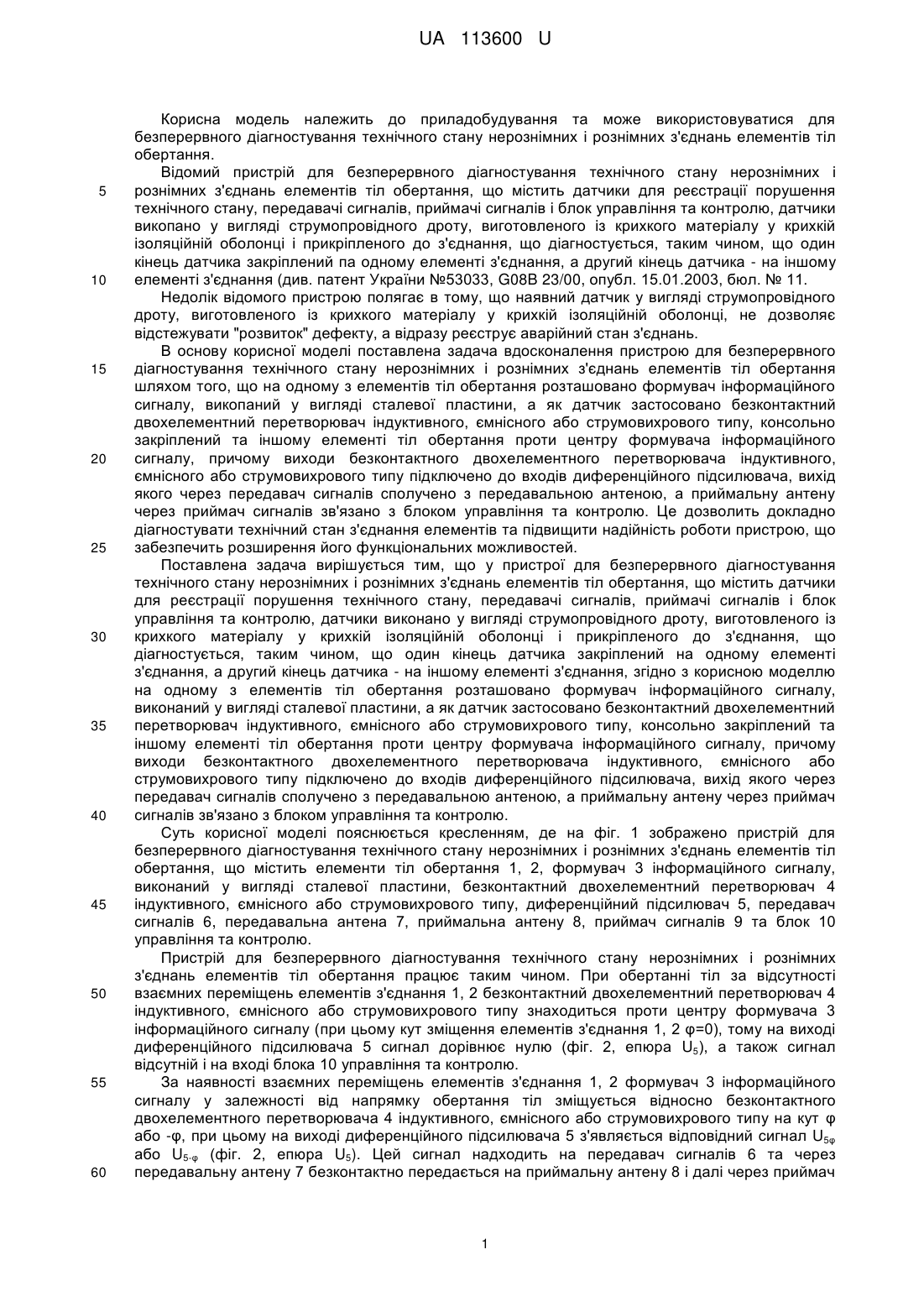

Реферат: Пристрій для безперервного діагностування технічного стану нерознімних і рознімних з'єднань елементів тіл обертання містить датчики для реєстрації порушення технічного стану, передавачі сигналів, приймачі сигналів і блок управління та контролю. Датчики виконано у вигляді струмопровідного дроту, виготовленого із крихкого матеріалу у крихкій ізоляційній оболонці і прикріпленого до з'єднання, що діагностується, таким чином, що один кінець датчика закріплений на одному елементі з'єднання, а другий кінець датчика - на іншому елементі з'єднання. На одному з елементів тіл обертання розташовано формувач інформаційного сигналу, виконаний у вигляді сталевої пластини. Як датчик застосовано безконтактний двохелементний перетворювач індуктивного, ємнісного або струмовихрового типу, консольно закріплений та іншому елементі тіл обертання проти центру формувача інформаційного сигналу. Виходи безконтактного двохелементного перетворювача індуктивного, ємнісного або струмовихрового типу підключено до входів диференційного підсилювача, вихід якого через передавач сигналів сполучено з передавальною антеною. Приймальну антену через приймач сигналів зв'язано з блоком управління та контролю. UA 113600 U (12) UA 113600 U UA 113600 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до приладобудування та може використовуватися для безперервного діагностування технічного стану нерознімних і рознімних з'єднань елементів тіл обертання. Відомий пристрій для безперервного діагностування технічного стану нерознімних і рознімних з'єднань елементів тіл обертання, що містить датчики для реєстрації порушення технічного стану, передавачі сигналів, приймачі сигналів і блок управління та контролю, датчики викопано у вигляді струмопровідного дроту, виготовленого із крихкого матеріалу у крихкій ізоляційній оболонці і прикріпленого до з'єднання, що діагностується, таким чином, що один кінець датчика закріплений па одному елементі з'єднання, а другий кінець датчика - на іншому елементі з'єднання (див. патент України №53033, G08B 23/00, опубл. 15.01.2003, бюл. № 11. Недолік відомого пристрою полягає в тому, що наявний датчик у вигляді струмопровідного дроту, виготовленого із крихкого матеріалу у крихкій ізоляційній оболонці, не дозволяє відстежувати "розвиток" дефекту, а відразу реєструє аварійний стан з'єднань. В основу корисної моделі поставлена задача вдосконалення пристрою для безперервного діагностування технічного стану нерознімних і рознімних з'єднань елементів тіл обертання шляхом того, що на одному з елементів тіл обертання розташовано формувач інформаційного сигналу, викопаний у вигляді сталевої пластини, а як датчик застосовано безконтактний двохелементний перетворювач індуктивного, ємнісного або струмовихрового типу, консольно закріплений та іншому елементі тіл обертання проти центру формувача інформаційного сигналу, причому виходи безконтактного двохелементного перетворювача індуктивного, ємнісного або струмовихрового типу підключено до входів диференційного підсилювача, вихід якого через передавач сигналів сполучено з передавальною антеною, а приймальну антену через приймач сигналів зв'язано з блоком управління та контролю. Це дозволить докладно діагностувати технічний стан з'єднання елементів та підвищити надійність роботи пристрою, що забезпечить розширення його функціональних можливостей. Поставлена задача вирішується тим, що у пристрої для безперервного діагностування технічного стану нерознімних і рознімних з'єднань елементів тіл обертання, що містить датчики для реєстрації порушення технічного стану, передавачі сигналів, приймачі сигналів і блок управління та контролю, датчики виконано у вигляді струмопровідного дроту, виготовленого із крихкого матеріалу у крихкій ізоляційній оболонці і прикріпленого до з'єднання, що діагностується, таким чином, що один кінець датчика закріплений на одному елементі з'єднання, а другий кінець датчика - на іншому елементі з'єднання, згідно з корисною моделлю на одному з елементів тіл обертання розташовано формувач інформаційного сигналу, виконаний у вигляді сталевої пластини, а як датчик застосовано безконтактний двохелементний перетворювач індуктивного, ємнісного або струмовихрового типу, консольно закріплений та іншому елементі тіл обертання проти центру формувача інформаційного сигналу, причому виходи безконтактного двохелементного перетворювача індуктивного, ємнісного або струмовихрового типу підключено до входів диференційного підсилювача, вихід якого через передавач сигналів сполучено з передавальною антеною, а приймальну антену через приймач сигналів зв'язано з блоком управління та контролю. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображено пристрій для безперервного діагностування технічного стану нерознімних і рознімних з'єднань елементів тіл обертання, що містить елементи тіл обертання 1, 2, формувач 3 інформаційного сигналу, виконаний у вигляді сталевої пластини, безконтактний двохелементний перетворювач 4 індуктивного, ємнісного або струмовихрового типу, диференційний підсилювач 5, передавач сигналів 6, передавальна антена 7, приймальна антену 8, приймач сигналів 9 та блок 10 управління та контролю. Пристрій для безперервного діагностування технічного стану нерознімних і рознімних з'єднань елементів тіл обертання працює таким чином. При обертанні тіл за відсутності взаємних переміщень елементів з'єднання 1, 2 безконтактний двохелементний перетворювач 4 індуктивного, ємнісного або струмовихрового типу знаходиться проти центру формувача 3 інформаційного сигналу (при цьому кут зміщення елементів з'єднання 1, 2 φ=0), тому на виході диференційного підсилювача 5 сигнал дорівнює нулю (фіг. 2, епюра U5), а також сигнал відсутній і на вході блока 10 управління та контролю. За наявності взаємних переміщень елементів з'єднання 1, 2 формувач 3 інформаційного сигналу у залежності від напрямку обертання тіл зміщується відносно безконтактного двохелементного перетворювача 4 індуктивного, ємнісного або струмовихрового типу на кут φ або -φ, при цьому на виході диференційного підсилювача 5 з'являється відповідний сигнал U5φ або U5-φ (фіг. 2, епюра U5). Цей сигнал надходить на передавач сигналів 6 та через передавальну антену 7 безконтактно передається на приймальну антену 8 і далі через приймач 1 UA 113600 U сигналів 9 подається у блок 10 управління та контролю, який виробляє сигнал про порушення технічного стану з'єднання. Пропонована корисна модель забезпечить підвищення надійності роботи пристрою та розширення його функціональних можливостей. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Пристрій для безперервного діагностування технічного стану нерознімних і рознімних з'єднань елементів тіл обертання, що містить датчики для реєстрації порушення технічного стану, передавачі сигналів, приймачі сигналів і блок управління та контролю, датчики виконано у вигляді струмопровідного дроту, виготовленого із крихкого матеріалу у крихкій ізоляційній оболонці і прикріпленого до з'єднання, що діагностується, таким чином, що один кінець датчика закріплений на одному елементі з'єднання, а другий кінець датчика - на іншому елементі з'єднання, який відрізняється тим, що на одному з елементів тіл обертання розташовано формувач інформаційного сигналу, виконаний у вигляді сталевої пластини, а як датчик застосовано безконтактний двохелементний перетворювач індуктивного, ємнісного або струмовихрового типу, консольно закріплений та іншому елементі тіл обертання проти центру формувача інформаційного сигналу, причому виходи безконтактного двохелементного перетворювача індуктивного, ємнісного або струмовихрового типу підключено до входів диференційного підсилювача, вихід якого через передавач сигналів сполучено з передавальною антеною, а приймальну антену через приймач сигналів зв'язано з блоком управління та контролю. 2 UA 113600 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
