Пристрій дозування і ущільнення фторопластових композицій для підшипників ковзання

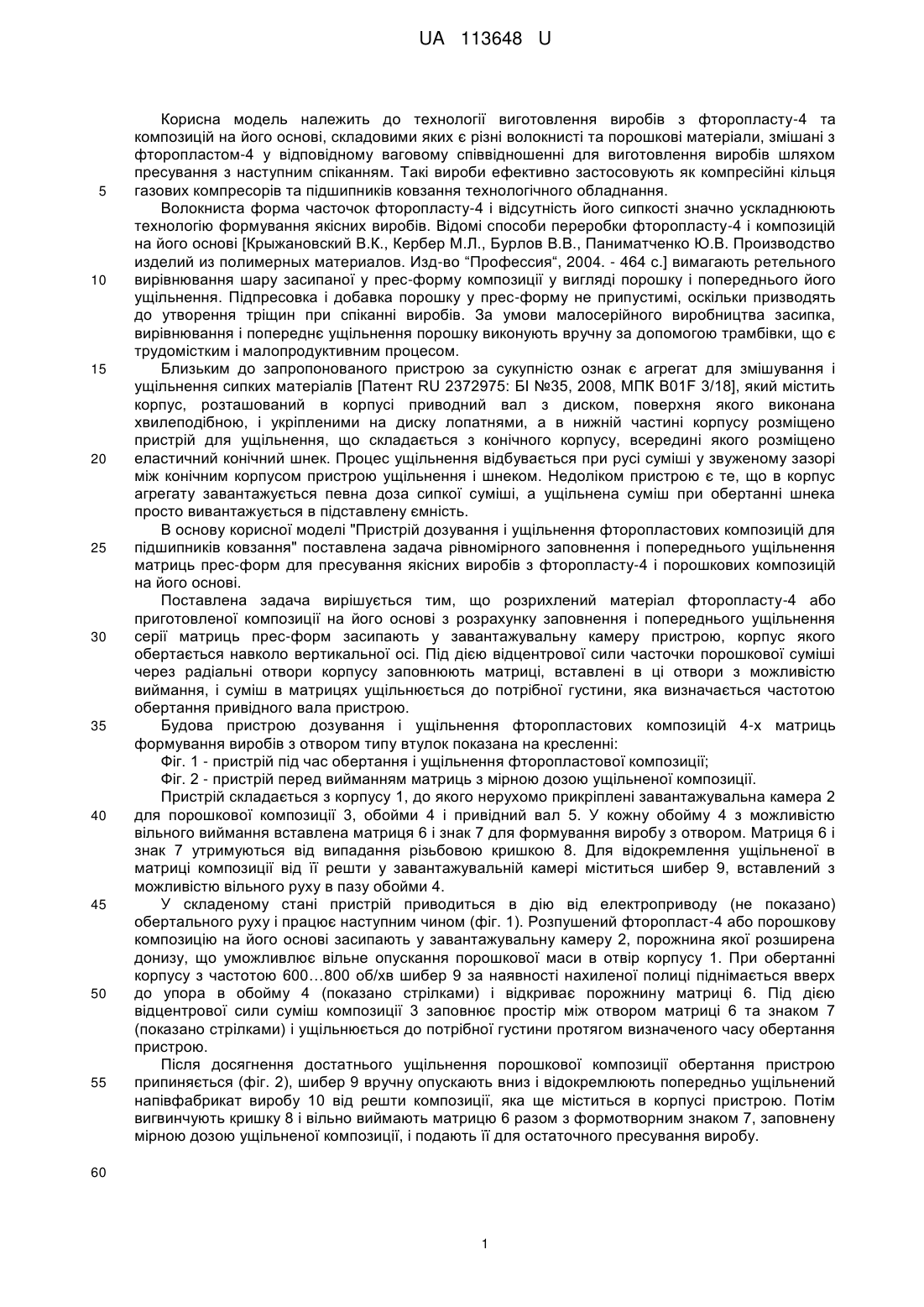

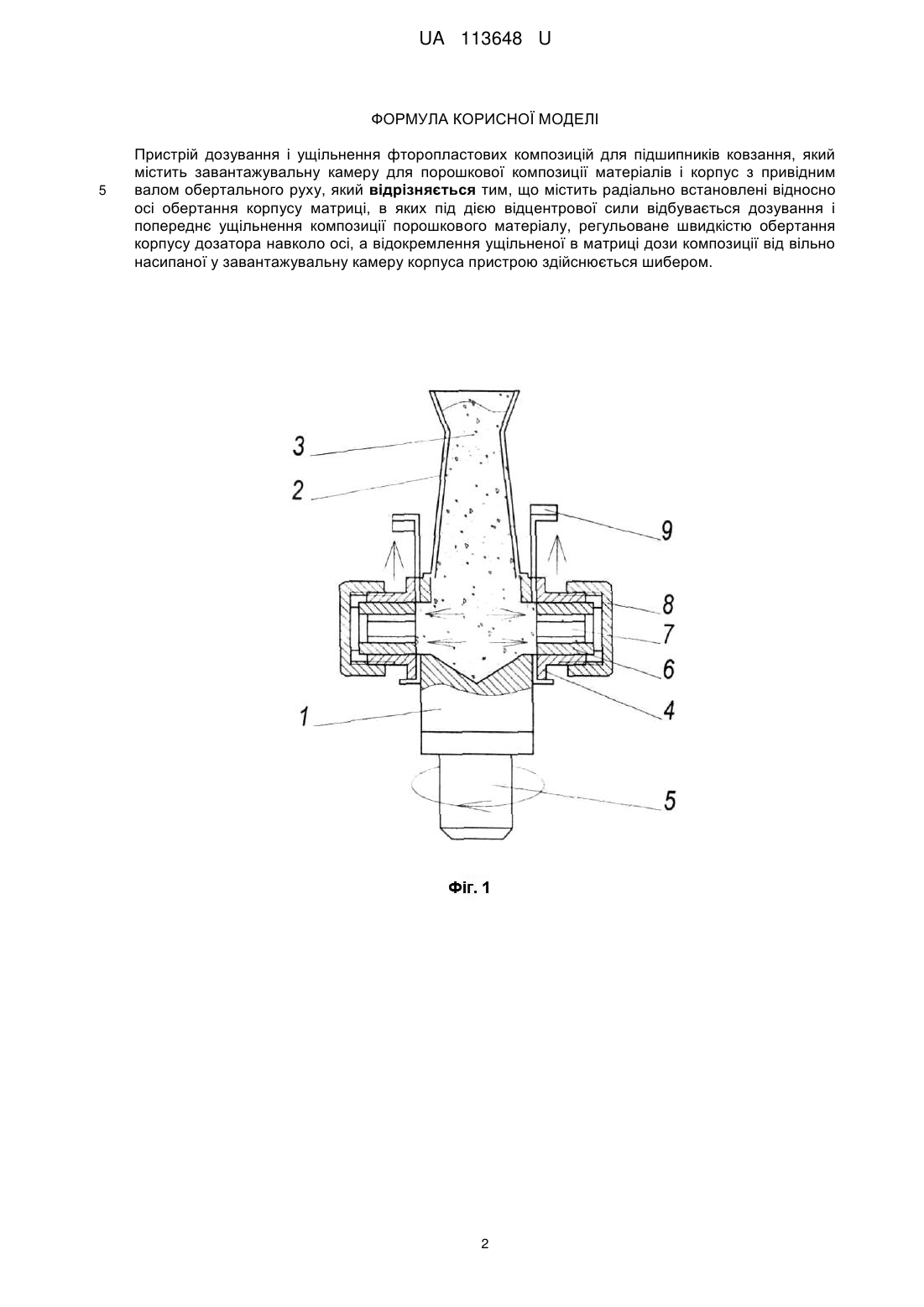

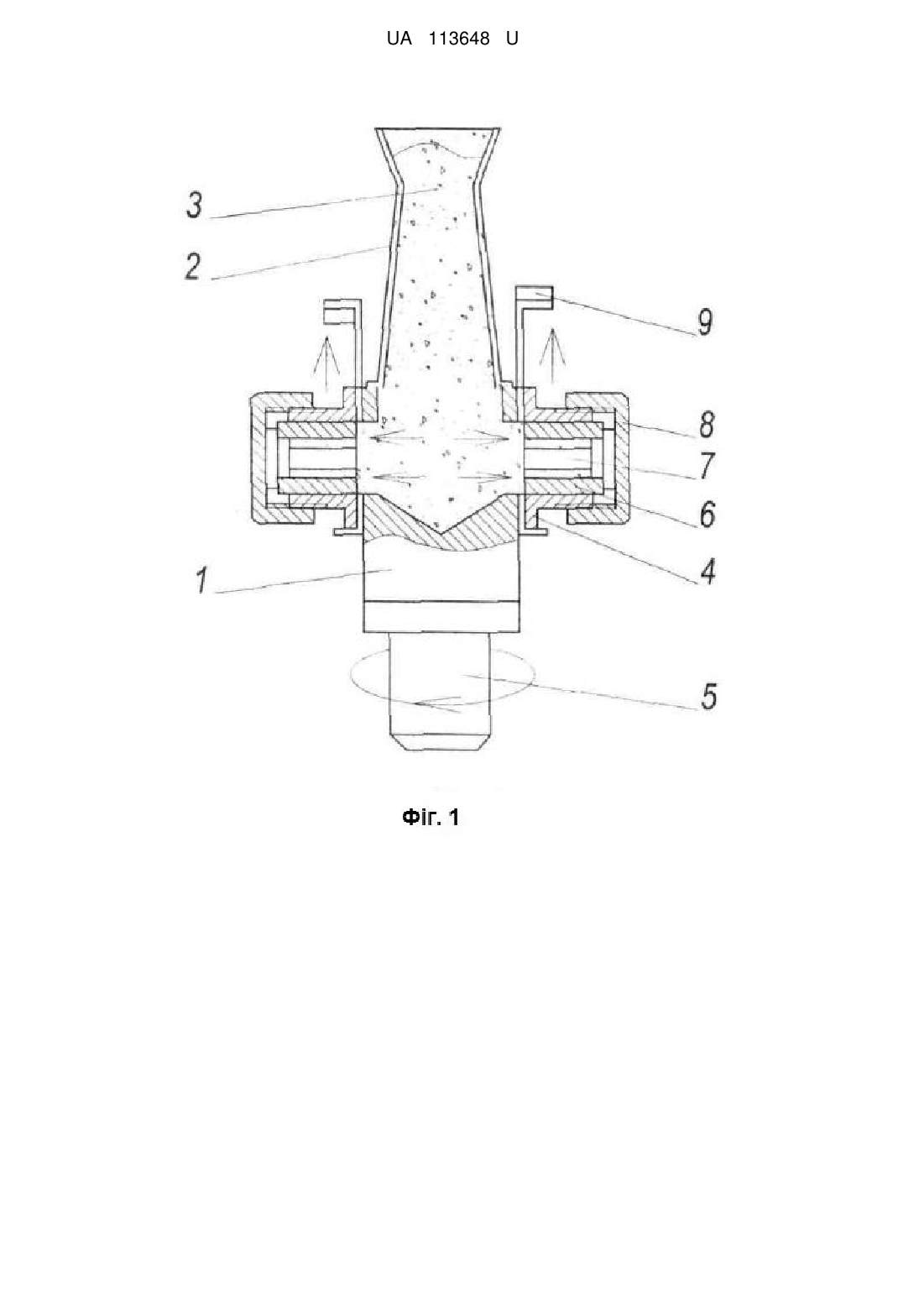

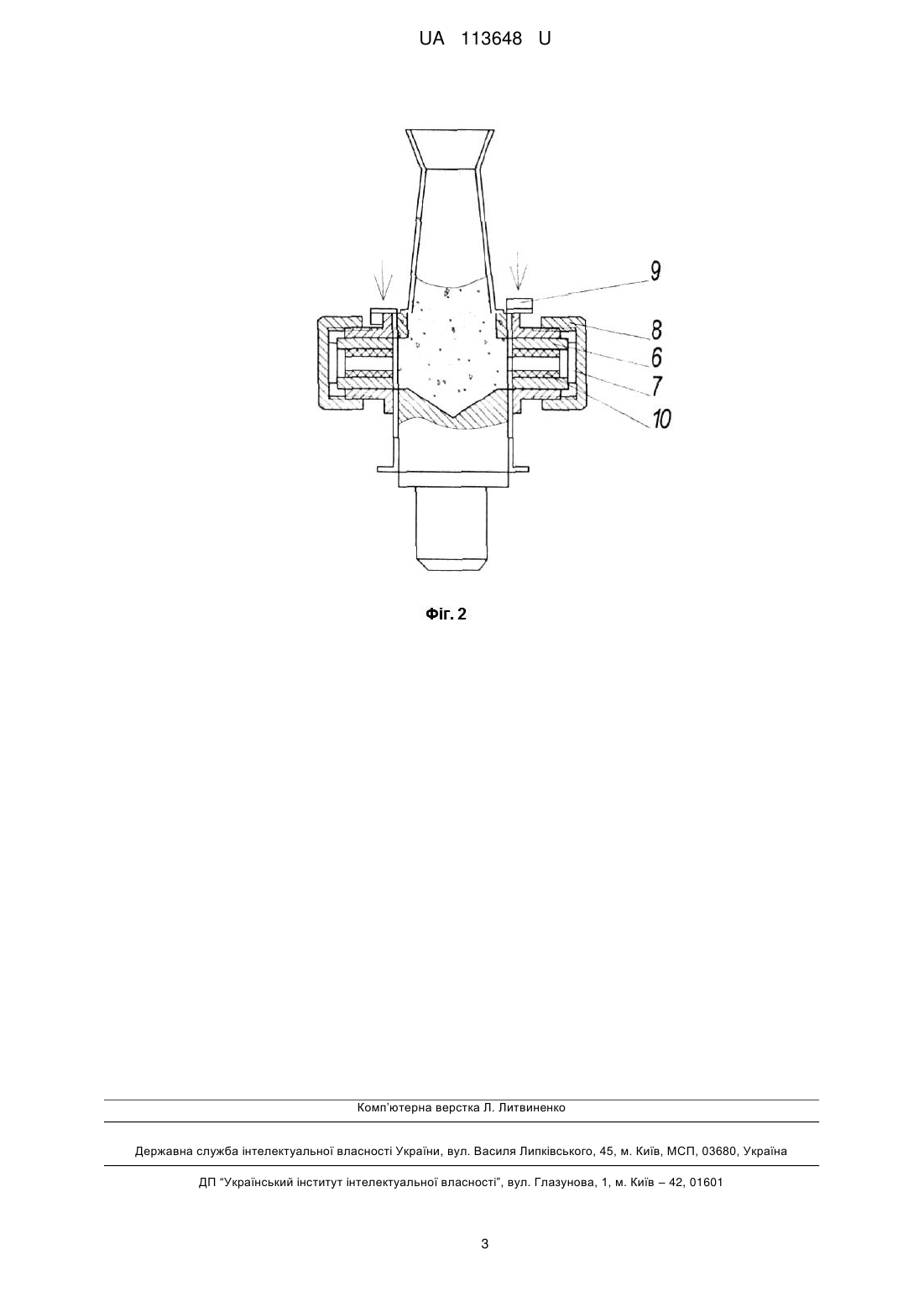

Реферат: Пристрій дозування і ущільнення фторопластових композицій для підшипників ковзання містить завантажувальну камеру для порошкової композиції матеріалів і корпус з привідним валом обертального руху. Додатково пристрій містить радіально встановлені відносно осі обертання корпусу матриці, в яких під дією відцентрової сили відбувається дозування і попереднє ущільнення композиції порошкового матеріалу, регульоване швидкістю обертання корпусу дозатора навколо осі. Відокремлення ущільненої в матриці дози композиції від вільно насипаної у завантажувальну камеру корпуса пристрою здійснюється шибером. UA 113648 U (54) ПРИСТРІЙ ДОЗУВАННЯ І УЩІЛЬНЕННЯ ФТОРОПЛАСТОВИХ КОМПОЗИЦІЙ ДЛЯ ПІДШИПНИКІВ КОВЗАННЯ UA 113648 U UA 113648 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до технології виготовлення виробів з фторопласту-4 та композицій на його основі, складовими яких є різні волокнисті та порошкові матеріали, змішані з фторопластом-4 у відповідному ваговому співвідношенні для виготовлення виробів шляхом пресування з наступним спіканням. Такі вироби ефективно застосовують як компресійні кільця газових компресорів та підшипників ковзання технологічного обладнання. Волокниста форма часточок фторопласту-4 і відсутність його сипкості значно ускладнюють технологію формування якісних виробів. Відомі способи переробки фторопласту-4 і композицій на його основі [Крыжановский В.К., Кербер М.Л., Бурлов В.В., Паниматченко Ю.В. Производство изделий из полимерных материалов. Изд-во “Профессия“, 2004. - 464 с.] вимагають ретельного вирівнювання шару засипаної у прес-форму композиції у вигляді порошку і попереднього його ущільнення. Підпресовка і добавка порошку у прес-форму не припустимі, оскільки призводять до утворення тріщин при спіканні виробів. За умови малосерійного виробництва засипка, вирівнювання і попереднє ущільнення порошку виконують вручну за допомогою трамбівки, що є трудомістким і малопродуктивним процесом. Близьким до запропонованого пристрою за сукупністю ознак є агрегат для змішування і ущільнення сипких матеріалів [Патент RU 2372975: БІ №35, 2008, МПК B01F 3/18], який містить корпус, розташований в корпусі приводний вал з диском, поверхня якого виконана хвилеподібною, і укріпленими на диску лопатнями, а в нижній частині корпусу розміщено пристрій для ущільнення, що складається з конічного корпусу, всередині якого розміщено еластичний конічний шнек. Процес ущільнення відбувається при русі суміші у звуженому зазорі між конічним корпусом пристрою ущільнення і шнеком. Недоліком пристрою є те, що в корпус агрегату завантажується певна доза сипкої суміші, а ущільнена суміш при обертанні шнека просто вивантажується в підставлену ємність. В основу корисної моделі "Пристрій дозування і ущільнення фторопластових композицій для підшипників ковзання" поставлена задача рівномірного заповнення і попереднього ущільнення матриць прес-форм для пресування якісних виробів з фторопласту-4 і порошкових композицій на його основі. Поставлена задача вирішується тим, що розрихлений матеріал фторопласту-4 або приготовленої композиції на його основі з розрахунку заповнення і попереднього ущільнення серії матриць прес-форм засипають у завантажувальну камеру пристрою, корпус якого обертається навколо вертикальної осі. Під дією відцентрової сили часточки порошкової суміші через радіальні отвори корпусу заповнюють матриці, вставлені в ці отвори з можливістю виймання, і суміш в матрицях ущільнюється до потрібної густини, яка визначається частотою обертання привідного вала пристрою. Будова пристрою дозування і ущільнення фторопластових композицій 4-х матриць формування виробів з отвором типу втулок показана на кресленні: Фіг. 1 - пристрій під час обертання і ущільнення фторопластової композиції; Фіг. 2 - пристрій перед вийманням матриць з мірною дозою ущільненої композиції. Пристрій складається з корпусу 1, до якого нерухомо прикріплені завантажувальна камера 2 для порошкової композиції 3, обойми 4 і привідний вал 5. У кожну обойму 4 з можливістю вільного виймання вставлена матриця 6 і знак 7 для формування виробу з отвором. Матриця 6 і знак 7 утримуються від випадання різьбовою кришкою 8. Для відокремлення ущільненої в матриці композиції від її решти у завантажувальній камері міститься шибер 9, вставлений з можливістю вільного руху в пазу обойми 4. У складеному стані пристрій приводиться в дію від електроприводу (не показано) обертального руху і працює наступним чином (фіг. 1). Розпушений фторопласт-4 або порошкову композицію на його основі засипають у завантажувальну камеру 2, порожнина якої розширена донизу, що уможливлює вільне опускання порошкової маси в отвір корпусу 1. При обертанні корпусу з частотою 600…800 об/хв шибер 9 за наявності нахиленої полиці піднімається вверх до упора в обойму 4 (показано стрілками) і відкриває порожнину матриці 6. Під дією відцентрової сили суміш композиції 3 заповнює простір між отвором матриці 6 та знаком 7 (показано стрілками) і ущільнюється до потрібної густини протягом визначеного часу обертання пристрою. Після досягнення достатнього ущільнення порошкової композиції обертання пристрою припиняється (фіг. 2), шибер 9 вручну опускають вниз і відокремлюють попередньо ущільнений напівфабрикат виробу 10 від решти композиції, яка ще міститься в корпусі пристрою. Потім вигвинчують кришку 8 і вільно виймають матрицю 6 разом з формотворним знаком 7, заповнену мірною дозою ущільненої композиції, і подають її для остаточного пресування виробу. 60 1 UA 113648 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій дозування і ущільнення фторопластових композицій для підшипників ковзання, який містить завантажувальну камеру для порошкової композиції матеріалів і корпус з привідним валом обертального руху, який відрізняється тим, що містить радіально встановлені відносно осі обертання корпусу матриці, в яких під дією відцентрової сили відбувається дозування і попереднє ущільнення композиції порошкового матеріалу, регульоване швидкістю обертання корпусу дозатора навколо осі, а відокремлення ущільненої в матриці дози композиції від вільно насипаної у завантажувальну камеру корпуса пристрою здійснюється шибером. 2 UA 113648 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
