Пристрій для спалювання рідких палив в польових умовах

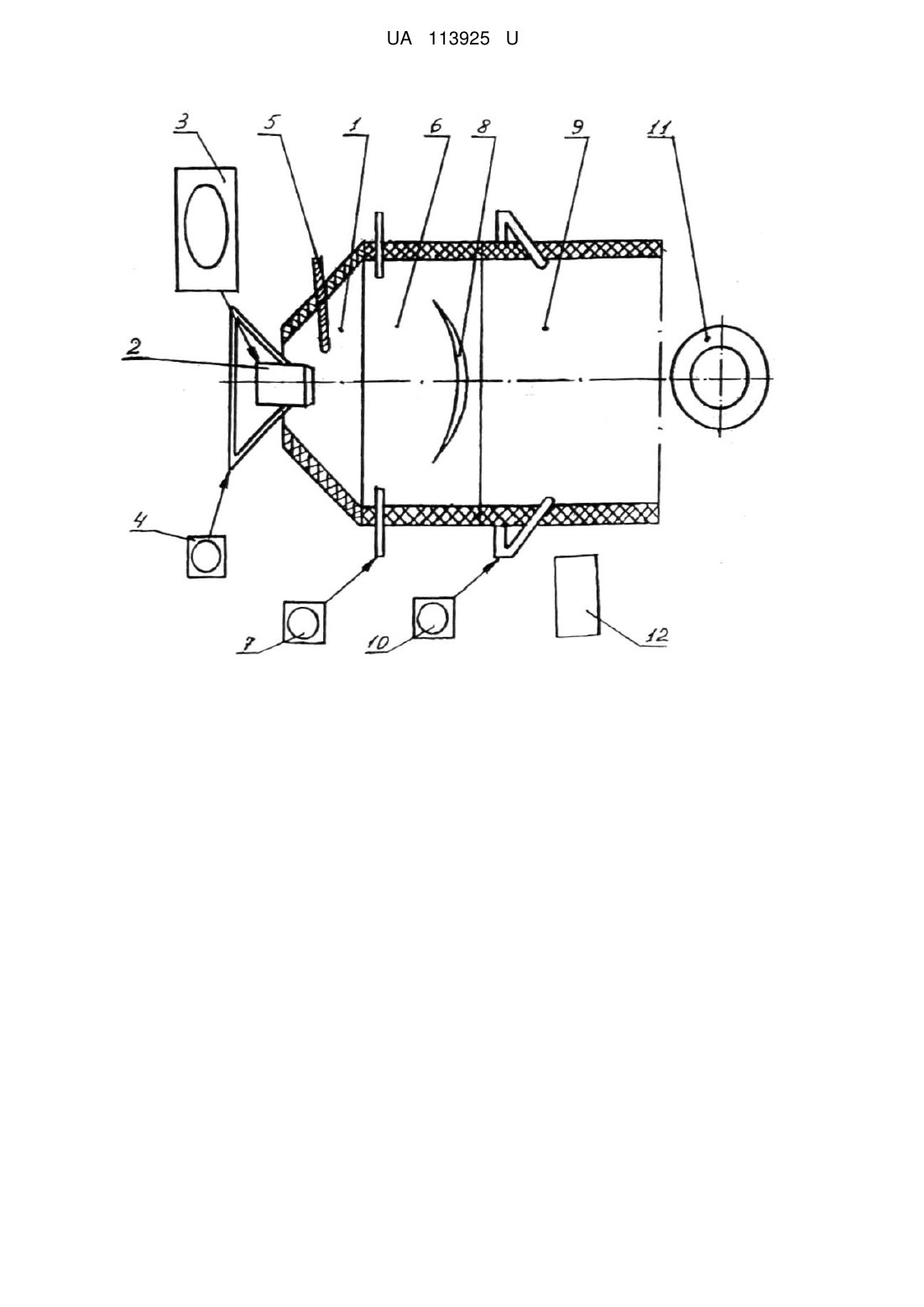

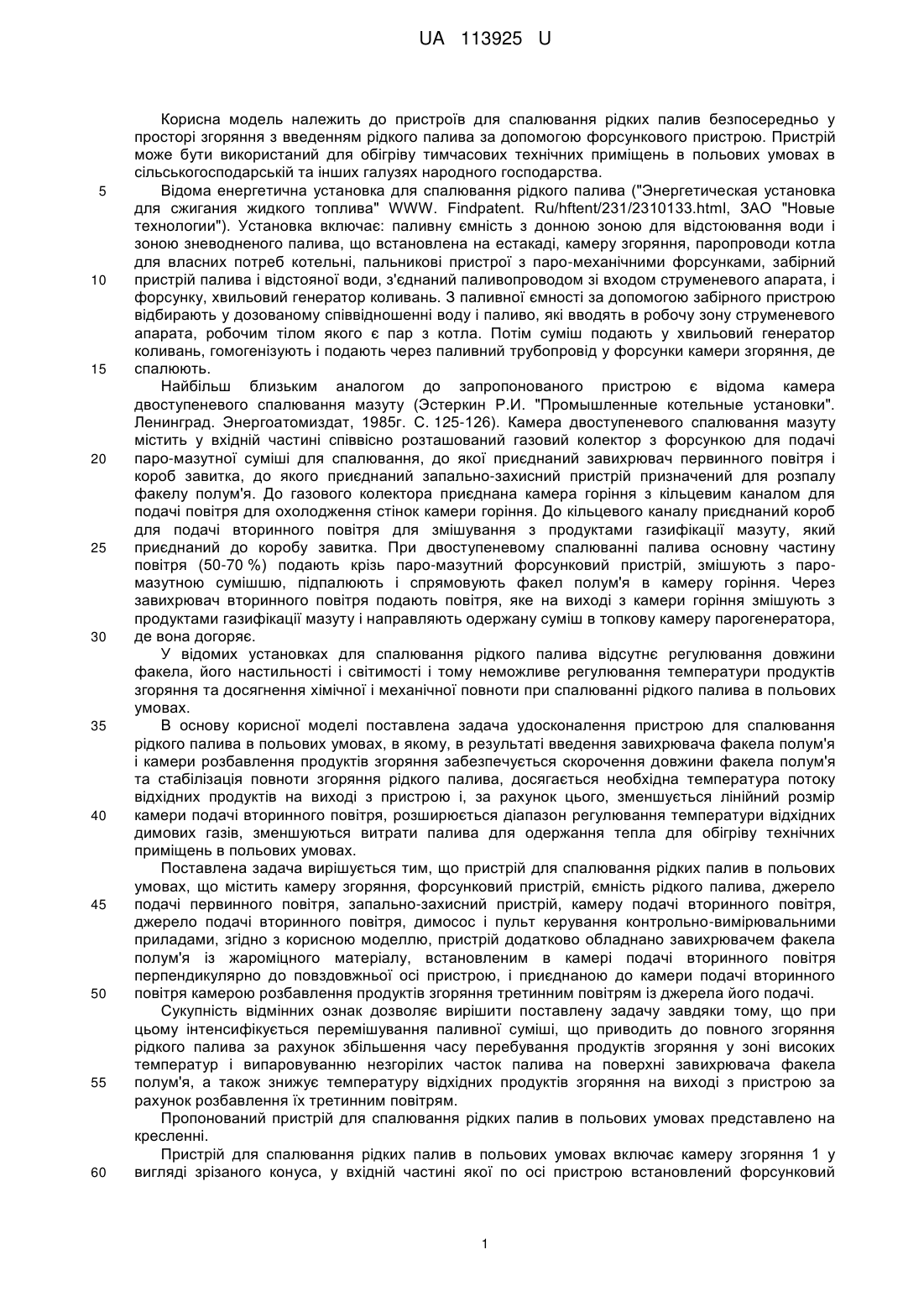

Реферат: Пристрій для спалювання рідких палив в польових умовах містить камеру згоряння, форсунковий пристрій, ємність рідкого палива, джерело подачі первинного повітря, запальнозахисний пристрій, камеру подачі вторинного повітря, джерело подачі вторинного повітря, димосос і пульт керування контрольно-вимірювальними приладами. Пристрій обладнано завихрювачем факела полум'я із жароміцного матеріалу, встановленим в камері подачі вторинного повітря перпендикулярно до повздовжньої осі пристрою, і приєднаною до камери подачі вторинного повітря камерою розбавлення продуктів згоряння третинним повітрям із джерела його подачі. UA 113925 U (54) ПРИСТРІЙ ДЛЯ СПАЛЮВАННЯ РІДКИХ ПАЛИВ В ПОЛЬОВИХ УМОВАХ UA 113925 U UA 113925 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для спалювання рідких палив безпосередньо у просторі згоряння з введенням рідкого палива за допомогою форсункового пристрою. Пристрій може бути використаний для обігріву тимчасових технічних приміщень в польових умовах в сільськогосподарській та інших галузях народного господарства. Відома енергетична установка для спалювання рідкого палива ("Энергетическая установка для сжигания жидкого топлива" WWW. Findpatent. Ru/hftent/231/2310133.html, ЗАО "Новые технологии"). Установка включає: паливну ємність з донною зоною для відстоювання води і зоною зневодненого палива, що встановлена на естакаді, камеру згоряння, паропроводи котла для власних потреб котельні, пальникові пристрої з паро-механічними форсунками, забірний пристрій палива і відстояної води, з'єднаний паливопроводом зі входом струменевого апарата, і форсунку, хвильовий генератор коливань. З паливної ємності за допомогою забірного пристрою відбирають у дозованому співвідношенні воду і паливо, які вводять в робочу зону струменевого апарата, робочим тілом якого є пар з котла. Потім суміш подають у хвильовий генератор коливань, гомогенізують і подають через паливний трубопровід у форсунки камери згоряння, де спалюють. Найбільш близьким аналогом до запропонованого пристрою є відома камера двоступеневого спалювання мазуту (Эстеркин Р.И. "Промышленные котельные установки". Ленинград. Энергоатомиздат, 1985г. С. 125-126). Камера двоступеневого спалювання мазуту містить у вхідній частині співвісно розташований газовий колектор з форсункою для подачі паро-мазутної суміші для спалювання, до якої приєднаний завихрювач первинного повітря і короб завитка, до якого приєднаний запально-захисний пристрій призначений для розпалу факелу полум'я. До газового колектора приєднана камера горіння з кільцевим каналом для подачі повітря для охолодження стінок камери горіння. До кільцевого каналу приєднаний короб для подачі вторинного повітря для змішування з продуктами газифікації мазуту, який приєднаний до коробу завитка. При двоступеневому спалюванні палива основну частину повітря (50-70 %) подають крізь паро-мазутний форсунковий пристрій, змішують з паромазутною сумішшю, підпалюють і спрямовують факел полум'я в камеру горіння. Через завихрювач вторинного повітря подають повітря, яке на виході з камери горіння змішують з продуктами газифікації мазуту і направляють одержану суміш в топкову камеру парогенератора, де вона догоряє. У відомих установках для спалювання рідкого палива відсутнє регулювання довжини факела, його настильності і світимості і тому неможливе регулювання температури продуктів згоряння та досягнення хімічної і механічної повноти при спалюванні рідкого палива в польових умовах. В основу корисної моделі поставлена задача удосконалення пристрою для спалювання рідкого палива в польових умовах, в якому, в результаті введення завихрювача факела полум'я і камери розбавлення продуктів згоряння забезпечується скорочення довжини факела полум'я та стабілізація повноти згоряння рідкого палива, досягається необхідна температура потоку відхідних продуктів на виході з пристрою і, за рахунок цього, зменшується лінійний розмір камери подачі вторинного повітря, розширюється діапазон регулювання температури відхідних димових газів, зменшуються витрати палива для одержання тепла для обігріву технічних приміщень в польових умовах. Поставлена задача вирішується тим, що пристрій для спалювання рідких палив в польових умовах, що містить камеру згоряння, форсунковий пристрій, ємність рідкого палива, джерело подачі первинного повітря, запально-захисний пристрій, камеру подачі вторинного повітря, джерело подачі вторинного повітря, димосос і пульт керування контрольно-вимірювальними приладами, згідно з корисною моделлю, пристрій додатково обладнано завихрювачем факела полум'я із жароміцного матеріалу, встановленим в камері подачі вторинного повітря перпендикулярно до повздовжньої осі пристрою, і приєднаною до камери подачі вторинного повітря камерою розбавлення продуктів згоряння третинним повітрям із джерела його подачі. Сукупність відмінних ознак дозволяє вирішити поставлену задачу завдяки тому, що при цьому інтенсифікується перемішування паливної суміші, що приводить до повного згоряння рідкого палива за рахунок збільшення часу перебування продуктів згоряння у зоні високих температур і випаровуванню незгорілих часток палива на поверхні завихрювача факела полум'я, а також знижує температуру відхідних продуктів згоряння на виході з пристрою за рахунок розбавлення їх третинним повітрям. Пропонований пристрій для спалювання рідких палив в польових умовах представлено на кресленні. Пристрій для спалювання рідких палив в польових умовах включає камеру згоряння 1 у вигляді зрізаного конуса, у вхідній частині якої по осі пристрою встановлений форсунковий 1 UA 113925 U 5 10 15 20 25 пристрій 2, до якого приєднана ємність для подачі рідкого палива 3 і джерело подачі первинного повітря 4. В камері згоряння встановлено запально-захисний пристрій 5, який здійснює розпалювання факела полум'я. До камери згоряння 1 приєднана камера подачі вторинного повітря 6, до якої приєднане джерело подачі вторинного повітря 7. В камері подачі вторинного повітря 6 перпендикулярно до повздовжньої осі пристрою встановлений завихрювач факела полум'я 8 у вигляді частини сфери. До камери подачі вторинного повітря приєднана камера розбавлення продуктів згоряння 9, яка з'єднана з джерелом подачі третинного повітря 10,та димосос. Пристрій для спалювання рідких палив оснащено пультом керування контрольновимірювальними приладами 12. Пристрій для спалювання рідких палив в польових умовах працює таким чином: спочатку включають пульт керування контрольно-вимірювальними приладами 12, потім включають димосос 11, після чого запалюють запально-захисний пристрій 5, одночасно подають з ємності для рідкого палива 3 паливо і з джерела первинного повітря 4 повітря у форсунковий пристрій 2. Розпалюють факел полум'я (перший ступінь спалювання палива). В камеру подачі вторинного повітря 6 подають вторинне повітря з джерела вторинного повітря 7 в напрямку перпендикулярно осі пристрою (другий ступінь спалювання палива), потім подають повітря в камеру розбавлення продуктів згоряння 9 з джерела подачі третинного повітря 10 і здійснюють повне догоряння паливної суміші і розбавлення продуктів згоряння до необхідної температури. Одержані відхідні димові гази димососом 11 направляють на обігрів тимчасових технічних приміщень. Пристрій для спалювання рідких палив в польових умовах випробуваний в ТОВ "Термо". Одержані результати випробувань свідчать про досягнення повного згоряння рідкого палива, зменшення лінійних розмірів камери подачі вторинного повітря в 1,5 разу та розширення діапазону регулювання температури відхідних газів до 200-КЗОСГС, що дозволяє зменшити витрати тепла на обігрів приміщень на 12 % і забезпечує економічність спалювання рідкого палива в польових умовах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Пристрій для спалювання рідких палив в польових умовах, що містить камеру згоряння, форсунковий пристрій, ємність рідкого палива, джерело подачі первинного повітря, запальнозахисний пристрій, камеру подачі вторинного повітря, джерело подачі вторинного повітря, димосос і пульт керування контрольно-вимірювальними приладами, який відрізняється тим, що пристрій обладнано завихрювачем факела полум'я із жароміцного матеріалу, встановленим в камері подачі вторинного повітря перпендикулярно до повздовжньої осі пристрою, і приєднаною до камери подачі вторинного повітря камерою розбавлення продуктів згоряння третинним повітрям із джерела його подачі. 2 UA 113925 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
