Відцентровий насос для перекачування гідросуміші

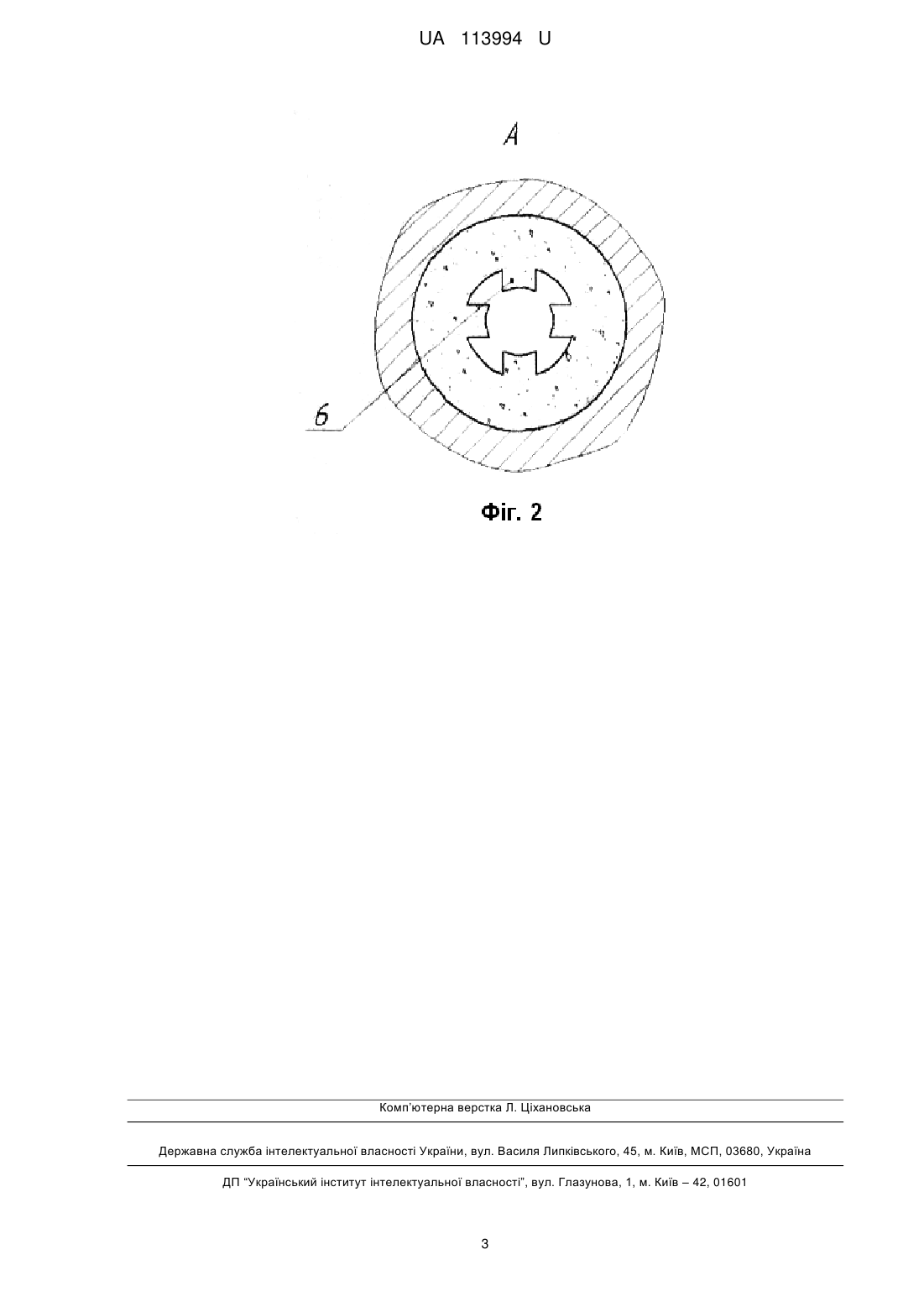

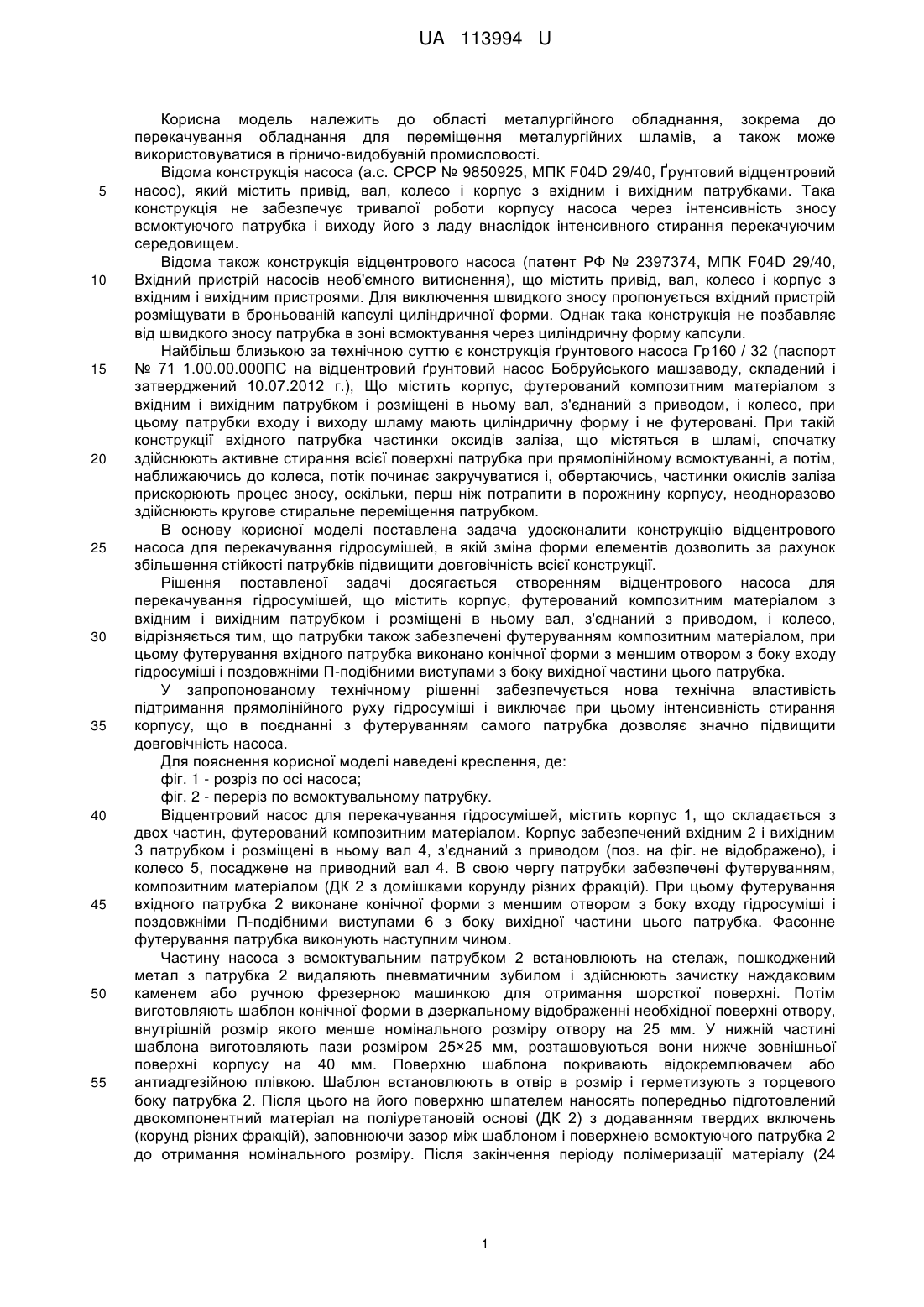

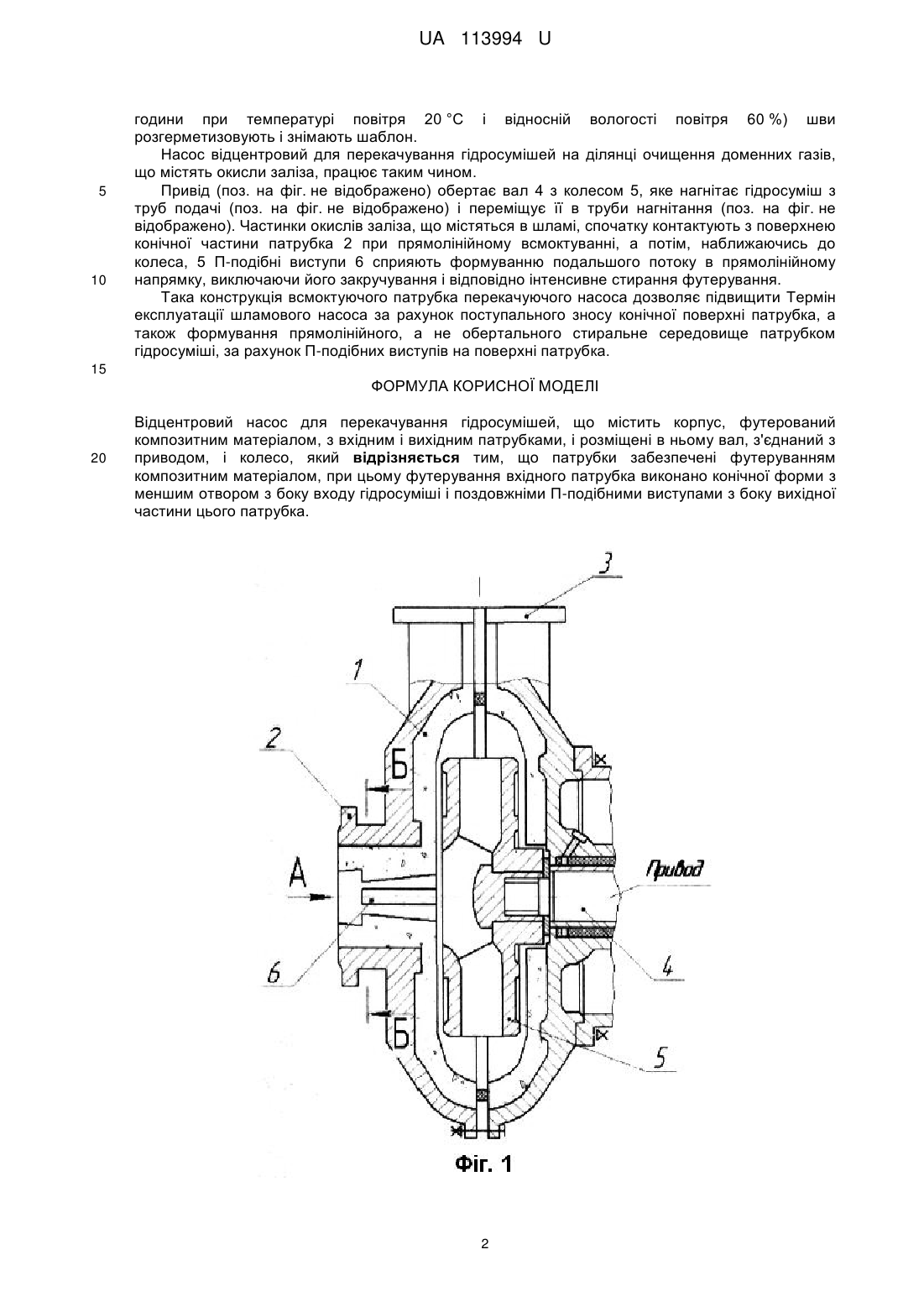

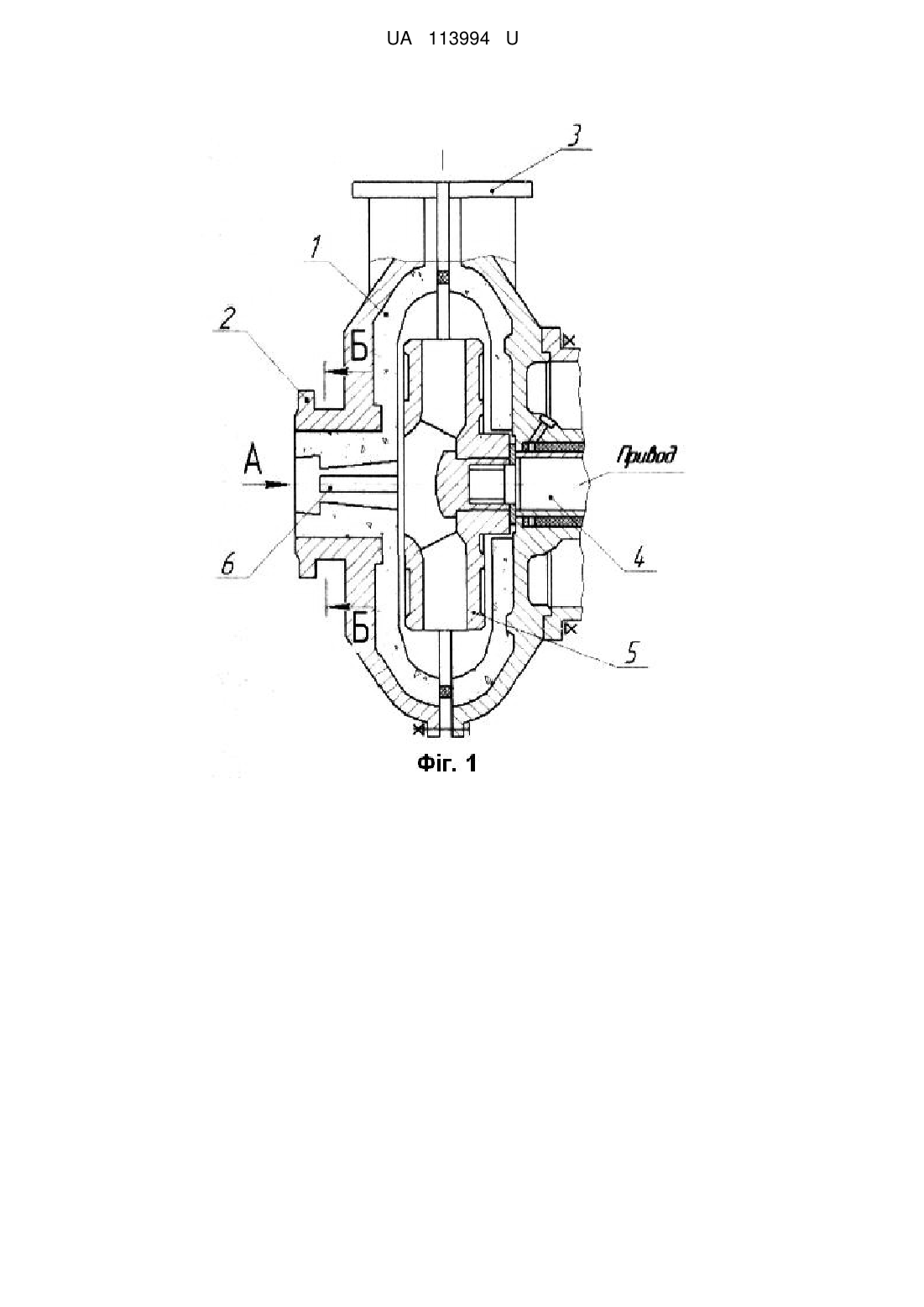

Реферат: Відцентровий насос для перекачування гідросумішей містить корпус, футерований композитним матеріалом, з вхідним і вихідним патрубками, і розміщені в ньому вал, з'єднаний з приводом, і колесо. Патрубки забезпечені футеруванням композитним матеріалом. Футерування вхідного патрубка виконано конічної форми з меншим отвором з боку входу гідросуміші і поздовжніми Пподібними виступами з боку вихідної частини цього патрубка. UA 113994 U (54) ВІДЦЕНТРОВИЙ НАСОС ДЛЯ ПЕРЕКАЧУВАННЯ ГІДРОСУМІШІ UA 113994 U UA 113994 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області металургійного обладнання, зокрема до перекачування обладнання для переміщення металургійних шламів, а також може використовуватися в гірничо-видобувній промисловості. Відома конструкція насоса (а.с. СРСР № 9850925, МПК F04D 29/40, Ґрунтовий відцентровий насос), який містить привід, вал, колесо і корпус з вхідним і вихідним патрубками. Така конструкція не забезпечує тривалої роботи корпусу насоса через інтенсивність зносу всмоктуючого патрубка і виходу його з ладу внаслідок інтенсивного стирання перекачуючим середовищем. Відома також конструкція відцентрового насоса (патент РФ № 2397374, МПК F04D 29/40, Вхідний пристрій насосів необ'ємного витиснення), що містить привід, вал, колесо і корпус з вхідним і вихідним пристроями. Для виключення швидкого зносу пропонується вхідний пристрій розміщувати в броньованій капсулі циліндричної форми. Однак така конструкція не позбавляє від швидкого зносу патрубка в зоні всмоктування через циліндричну форму капсули. Найбільш близькою за технічною суттю є конструкція ґрунтового насоса Гр160 / 32 (паспорт № 71 1.00.00.000ПС на відцентровий ґрунтовий насос Бобруйського машзаводу, складений і затверджений 10.07.2012 г.), Що містить корпус, футерований композитним матеріалом з вхідним і вихідним патрубком і розміщені в ньому вал, з'єднаний з приводом, і колесо, при цьому патрубки входу і виходу шламу мають циліндричну форму і не футеровані. При такій конструкції вхідного патрубка частинки оксидів заліза, що містяться в шламі, спочатку здійснюють активне стирання всієї поверхні патрубка при прямолінійному всмоктуванні, а потім, наближаючись до колеса, потік починає закручуватися і, обертаючись, частинки окислів заліза прискорюють процес зносу, оскільки, перш ніж потрапити в порожнину корпусу, неодноразово здійснюють кругове стиральне переміщення патрубком. В основу корисної моделі поставлена задача удосконалити конструкцію відцентрового насоса для перекачування гідросумішей, в якій зміна форми елементів дозволить за рахунок збільшення стійкості патрубків підвищити довговічність всієї конструкції. Рішення поставленої задачі досягається створенням відцентрового насоса для перекачування гідросумішей, що містить корпус, футерований композитним матеріалом з вхідним і вихідним патрубком і розміщені в ньому вал, з'єднаний з приводом, і колесо, відрізняється тим, що патрубки також забезпечені футеруванням композитним матеріалом, при цьому футерування вхідного патрубка виконано конічної форми з меншим отвором з боку входу гідросуміші і поздовжніми П-подібними виступами з боку вихідної частини цього патрубка. У запропонованому технічному рішенні забезпечується нова технічна властивість підтримання прямолінійного руху гідросуміші і виключає при цьому інтенсивність стирання корпусу, що в поєднанні з футеруванням самого патрубка дозволяє значно підвищити довговічність насоса. Для пояснення корисної моделі наведені креслення, де: фіг. 1 - розріз по осі насоса; фіг. 2 - переріз по всмоктувальному патрубку. Відцентровий насос для перекачування гідросумішей, містить корпус 1, що складається з двох частин, футерований композитним матеріалом. Корпус забезпечений вхідним 2 і вихідним 3 патрубком і розміщені в ньому вал 4, з'єднаний з приводом (поз. на фіг. не відображено), і колесо 5, посаджене на приводний вал 4. В свою чергу патрубки забезпечені футеруванням, композитним матеріалом (ДК 2 з домішками корунду різних фракцій). При цьому футерування вхідного патрубка 2 виконане конічної форми з меншим отвором з боку входу гідросуміші і поздовжніми П-подібними виступами 6 з боку вихідної частини цього патрубка. Фасонне футерування патрубка виконують наступним чином. Частину насоса з всмоктувальним патрубком 2 встановлюють на стелаж, пошкоджений метал з патрубка 2 видаляють пневматичним зубилом і здійснюють зачистку наждаковим каменем або ручною фрезерною машинкою для отримання шорсткої поверхні. Потім виготовляють шаблон конічної форми в дзеркальному відображенні необхідної поверхні отвору, внутрішній розмір якого менше номінального розміру отвору на 25 мм. У нижній частині шаблона виготовляють пази розміром 25×25 мм, розташовуються вони нижче зовнішньої поверхні корпусу на 40 мм. Поверхню шаблона покривають відокремлювачем або антиадгезійною плівкою. Шаблон встановлюють в отвір в розмір і герметизують з торцевого боку патрубка 2. Після цього на його поверхню шпателем наносять попередньо підготовлений двокомпонентний матеріал на поліуретановій основі (ДК 2) з додаванням твердих включень (корунд різних фракцій), заповнюючи зазор між шаблоном і поверхнею всмоктуючого патрубка 2 до отримання номінального розміру. Після закінчення періоду полімеризації матеріалу (24 1 UA 113994 U 5 10 години при температурі повітря 20 °C і відносній вологості повітря 60 %) шви розгерметизовують і знімають шаблон. Насос відцентровий для перекачування гідросумішей на ділянці очищення доменних газів, що містять окисли заліза, працює таким чином. Привід (поз. на фіг. не відображено) обертає вал 4 з колесом 5, яке нагнітає гідросуміш з труб подачі (поз. на фіг. не відображено) і переміщує її в труби нагнітання (поз. на фіг. не відображено). Частинки окислів заліза, що містяться в шламі, спочатку контактують з поверхнею конічної частини патрубка 2 при прямолінійному всмоктуванні, а потім, наближаючись до колеса, 5 П-подібні виступи 6 сприяють формуванню подальшого потоку в прямолінійному напрямку, виключаючи його закручування і відповідно інтенсивне стирання футерування. Така конструкція всмоктуючого патрубка перекачуючого насоса дозволяє підвищити Термін експлуатації шламового насоса за рахунок поступального зносу конічної поверхні патрубка, а також формування прямолінійного, а не обертального стиральне середовище патрубком гідросуміші, за рахунок П-подібних виступів на поверхні патрубка. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Відцентровий насос для перекачування гідросумішей, що містить корпус, футерований композитним матеріалом, з вхідним і вихідним патрубками, і розміщені в ньому вал, з'єднаний з приводом, і колесо, який відрізняється тим, що патрубки забезпечені футеруванням композитним матеріалом, при цьому футерування вхідного патрубка виконано конічної форми з меншим отвором з боку входу гідросуміші і поздовжніми П-подібними виступами з боку вихідної частини цього патрубка. 2 UA 113994 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
