Тренажер для відпрацювання ударів “тву-1″

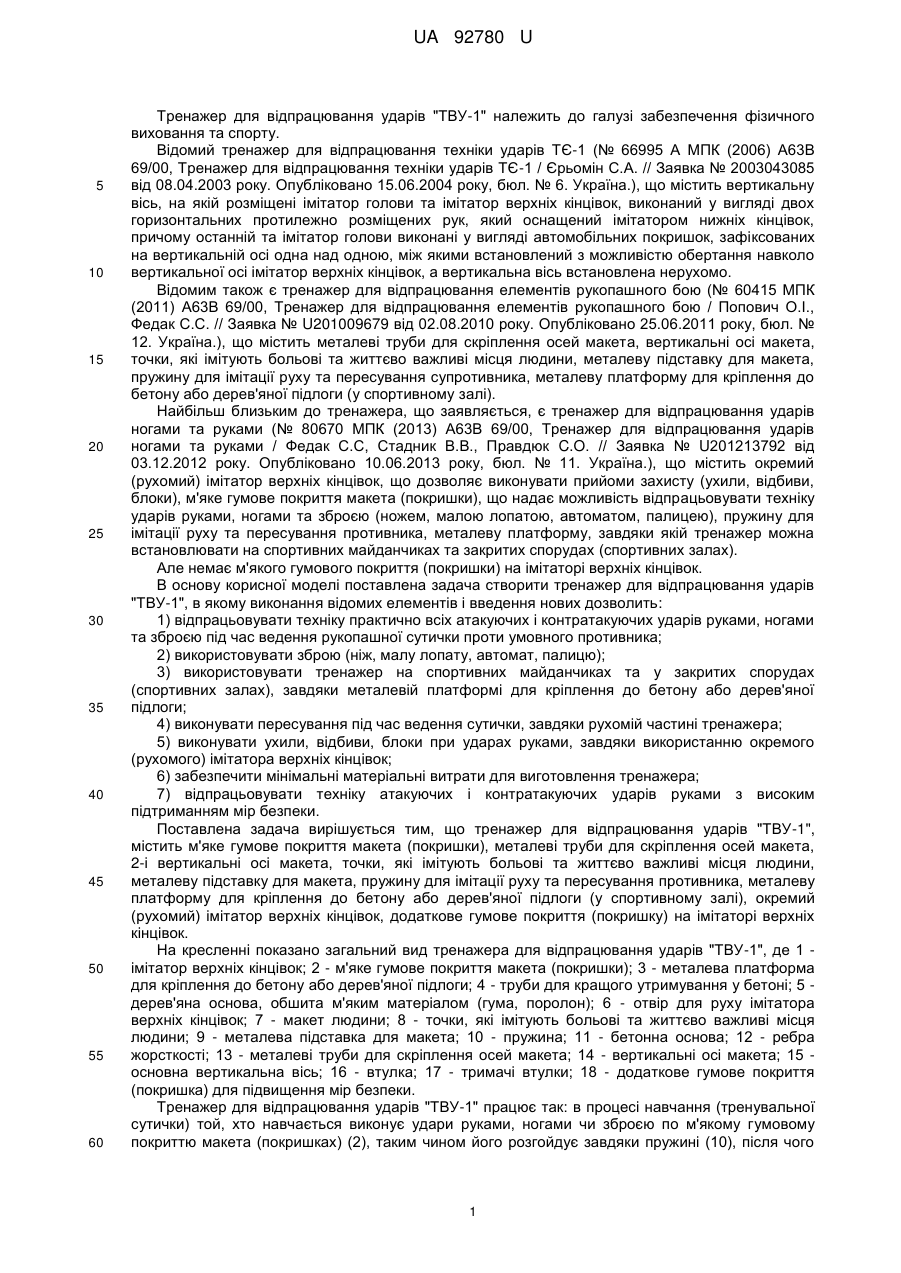

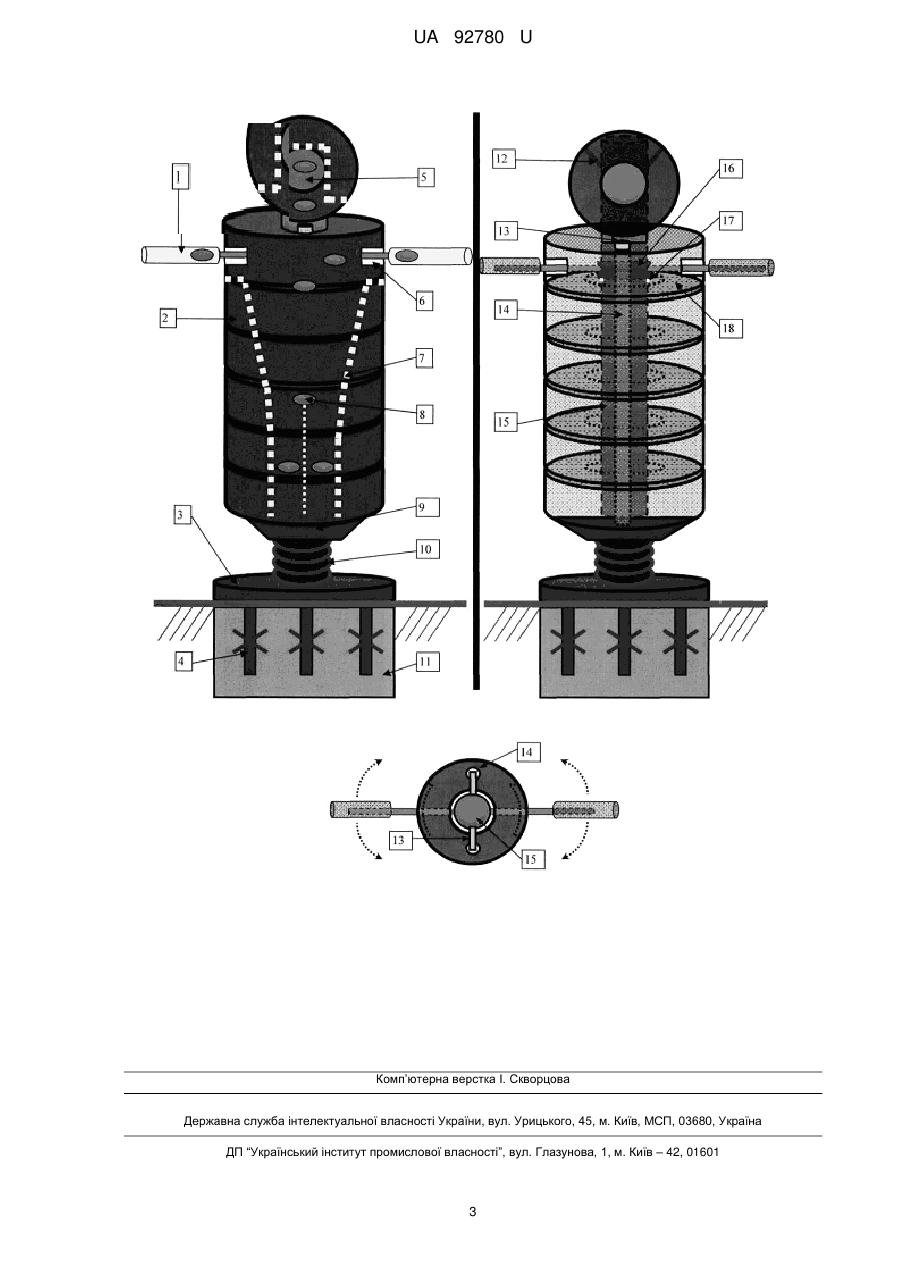

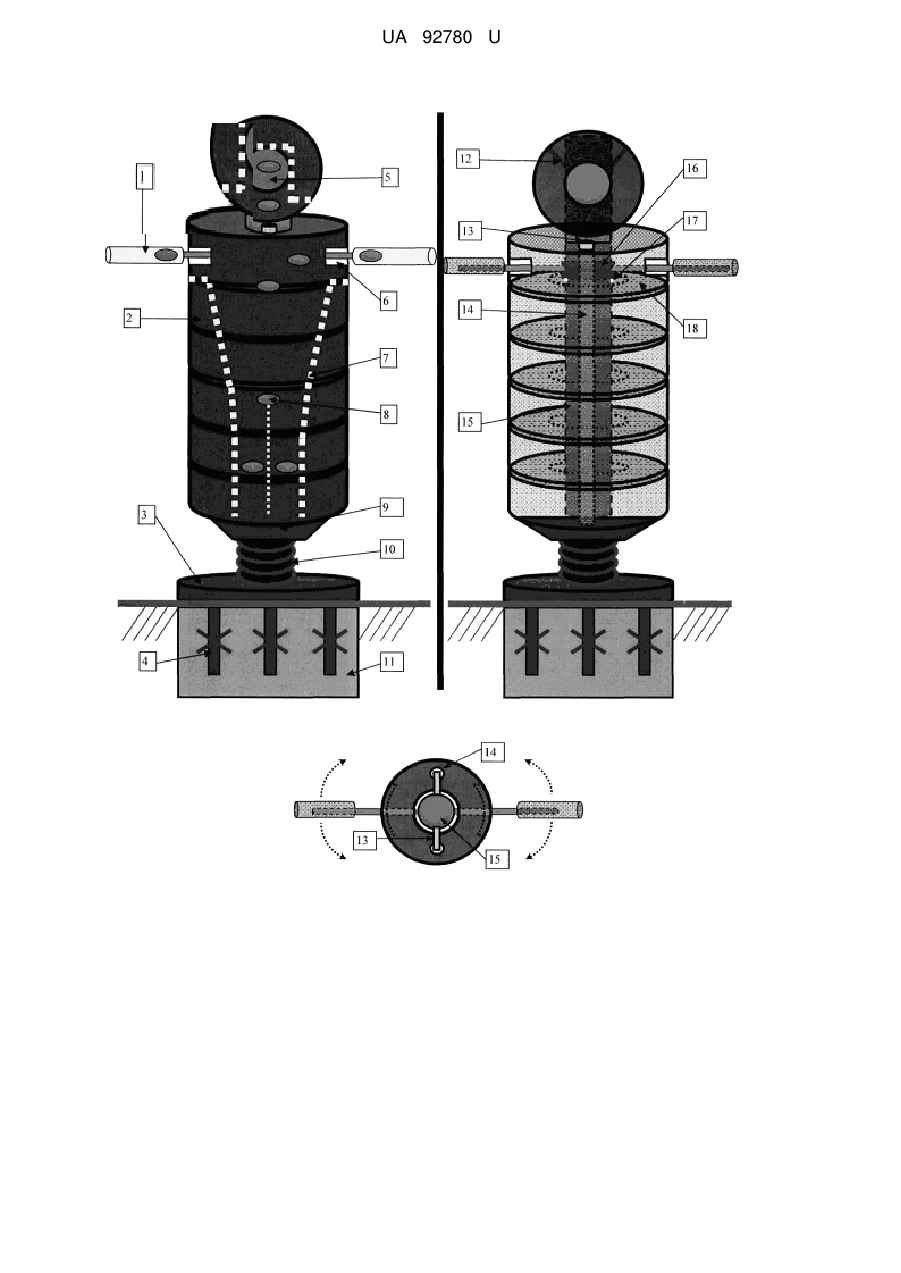

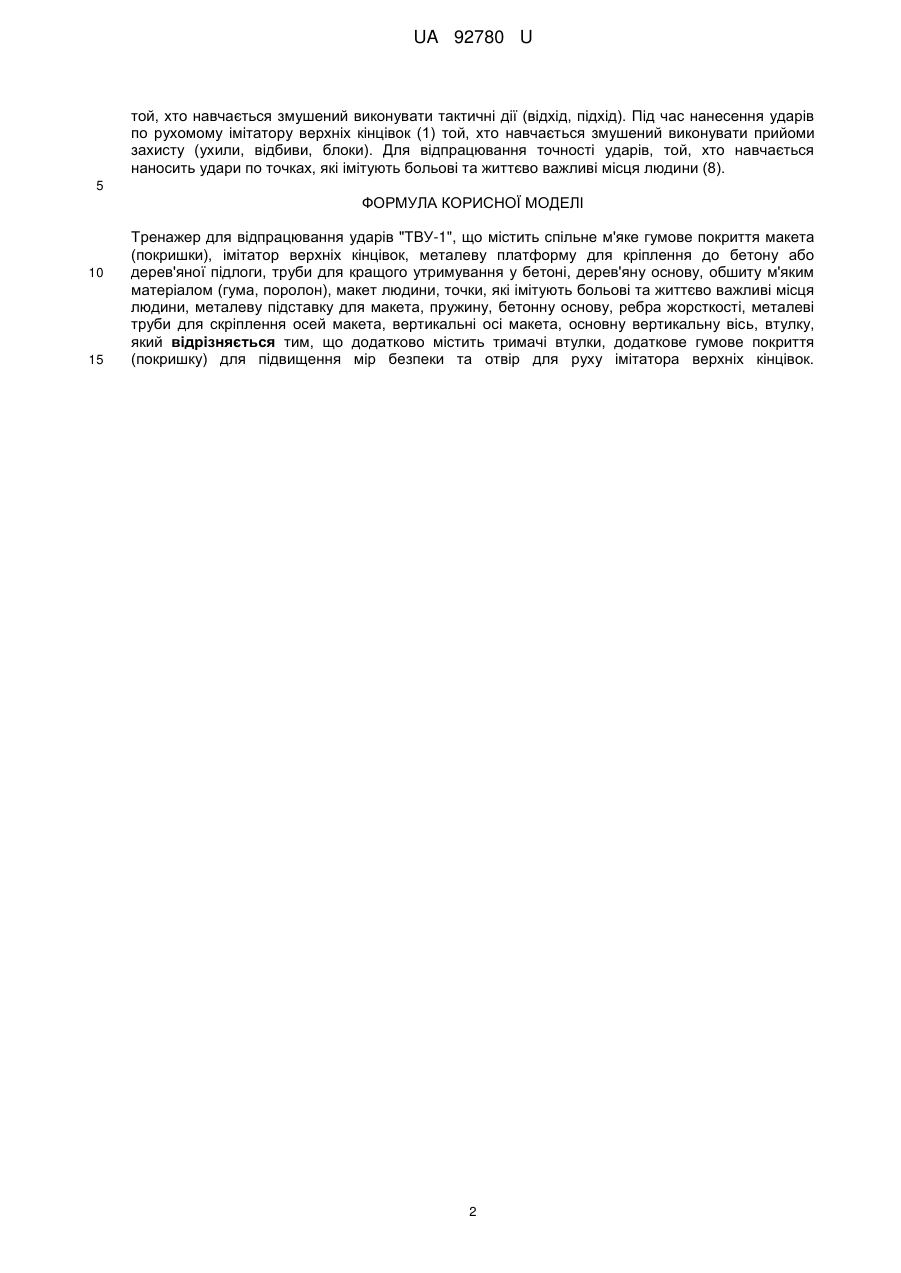

Реферат: UA 92780 U UA 92780 U 5 10 15 20 25 30 35 40 45 50 55 60 Тренажер для відпрацювання ударів "ТВУ-1" належить до галузі забезпечення фізичного виховання та спорту. Відомий тренажер для відпрацювання техніки ударів ТЄ-1 (№ 66995 А МПК (2006) А63В 69/00, Тренажер для відпрацювання техніки ударів ТЄ-1 / Єрьомін С.А. // Заявка № 2003043085 від 08.04.2003 року. Опубліковано 15.06.2004 року, бюл. № 6. Україна.), що містить вертикальну вісь, на якій розміщені імітатор голови та імітатор верхніх кінцівок, виконаний у вигляді двох горизонтальних протилежно розміщених рук, який оснащений імітатором нижніх кінцівок, причому останній та імітатор голови виконані у вигляді автомобільних покришок, зафіксованих на вертикальній осі одна над одною, між якими встановлений з можливістю обертання навколо вертикальної осі імітатор верхніх кінцівок, а вертикальна вісь встановлена нерухомо. Відомим також є тренажер для відпрацювання елементів рукопашного бою (№ 60415 МПК (2011) А63В 69/00, Тренажер для відпрацювання елементів рукопашного бою / Попович О.І., Федак С.С. // Заявка № U201009679 від 02.08.2010 року. Опубліковано 25.06.2011 року, бюл. № 12. Україна.), що містить металеві труби для скріплення осей макета, вертикальні осі макета, точки, які імітують больові та життєво важливі місця людини, металеву підставку для макета, пружину для імітації руху та пересування супротивника, металеву платформу для кріплення до бетону або дерев'яної підлоги (у спортивному залі). Найбільш близьким до тренажера, що заявляється, є тренажер для відпрацювання ударів ногами та руками (№ 80670 МПК (2013) А63В 69/00, Тренажер для відпрацювання ударів ногами та руками / Федак С.С, Стадник В.В., Правдюк C.O. // Заявка № U201213792 від 03.12.2012 року. Опубліковано 10.06.2013 року, бюл. № 11. Україна.), що містить окремий (рухомий) імітатор верхніх кінцівок, що дозволяє виконувати прийоми захисту (ухили, відбиви, блоки), м'яке гумове покриття макета (покришки), що надає можливість відпрацьовувати техніку ударів руками, ногами та зброєю (ножем, малою лопатою, автоматом, палицею), пружину для імітації руху та пересування противника, металеву платформу, завдяки якій тренажер можна встановлювати на спортивних майданчиках та закритих спорудах (спортивних залах). Але немає м'якого гумового покриття (покришки) на імітаторі верхніх кінцівок. В основу корисної моделі поставлена задача створити тренажер для відпрацювання ударів "ТВУ-1", в якому виконання відомих елементів і введення нових дозволить: 1) відпрацьовувати техніку практично всіх атакуючих і контратакуючих ударів руками, ногами та зброєю під час ведення рукопашної сутички проти умовного противника; 2) використовувати зброю (ніж, малу лопату, автомат, палицю); 3) використовувати тренажер на спортивних майданчиках та у закритих спорудах (спортивних залах), завдяки металевій платформі для кріплення до бетону або дерев'яної підлоги; 4) виконувати пересування під час ведення сутички, завдяки рухомій частині тренажера; 5) виконувати ухили, відбиви, блоки при ударах руками, завдяки використанню окремого (рухомого) імітатора верхніх кінцівок; 6) забезпечити мінімальні матеріальні витрати для виготовлення тренажера; 7) відпрацьовувати техніку атакуючих і контратакуючих ударів руками з високим підтриманням мір безпеки. Поставлена задача вирішується тим, що тренажер для відпрацювання ударів "ТВУ-1", містить м'яке гумове покриття макета (покришки), металеві труби для скріплення осей макета, 2-і вертикальні осі макета, точки, які імітують больові та життєво важливі місця людини, металеву підставку для макета, пружину для імітації руху та пересування противника, металеву платформу для кріплення до бетону або дерев'яної підлоги (у спортивному залі), окремий (рухомий) імітатор верхніх кінцівок, додаткове гумове покриття (покришку) на імітаторі верхніх кінцівок. На кресленні показано загальний вид тренажера для відпрацювання ударів "ТВУ-1", де 1 імітатор верхніх кінцівок; 2 - м'яке гумове покриття макета (покришки); 3 - металева платформа для кріплення до бетону або дерев'яної підлоги; 4 - труби для кращого утримування у бетоні; 5 дерев'яна основа, обшита м'яким матеріалом (гума, поролон); 6 - отвір для руху імітатора верхніх кінцівок; 7 - макет людини; 8 - точки, які імітують больові та життєво важливі місця людини; 9 - металева підставка для макета; 10 - пружина; 11 - бетонна основа; 12 - ребра жорсткості; 13 - металеві труби для скріплення осей макета; 14 - вертикальні осі макета; 15 основна вертикальна вісь; 16 - втулка; 17 - тримачі втулки; 18 - додаткове гумове покриття (покришка) для підвищення мір безпеки. Тренажер для відпрацювання ударів "ТВУ-1" працює так: в процесі навчання (тренувальної сутички) той, хто навчається виконує удари руками, ногами чи зброєю по м'якому гумовому покриттю макета (покришках) (2), таким чином його розгойдує завдяки пружині (10), після чого 1 UA 92780 U той, хто навчається змушений виконувати тактичні дії (відхід, підхід). Під час нанесення ударів по рухомому імітатору верхніх кінцівок (1) той, хто навчається змушений виконувати прийоми захисту (ухили, відбиви, блоки). Для відпрацювання точності ударів, той, хто навчається наносить удари по точках, які імітують больові та життєво важливі місця людини (8). 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Тренажер для відпрацювання ударів "ТВУ-1", що містить спільне м'яке гумове покриття макета (покришки), імітатор верхніх кінцівок, металеву платформу для кріплення до бетону або дерев'яної підлоги, труби для кращого утримування у бетоні, дерев'яну основу, обшиту м'яким матеріалом (гума, поролон), макет людини, точки, які імітують больові та життєво важливі місця людини, металеву підставку для макета, пружину, бетонну основу, ребра жорсткості, металеві труби для скріплення осей макета, вертикальні осі макета, основну вертикальну вісь, втулку, який відрізняється тим, що додатково містить тримачі втулки, додаткове гумове покриття (покришку) для підвищення мір безпеки та отвір для руху імітатора верхніх кінцівок. 2 UA 92780 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
