Спосіб захисту кабельних ліній і радіоелектронної апаратури стаціонарних пунктів управління від зовнішнього електромагнітного впливу

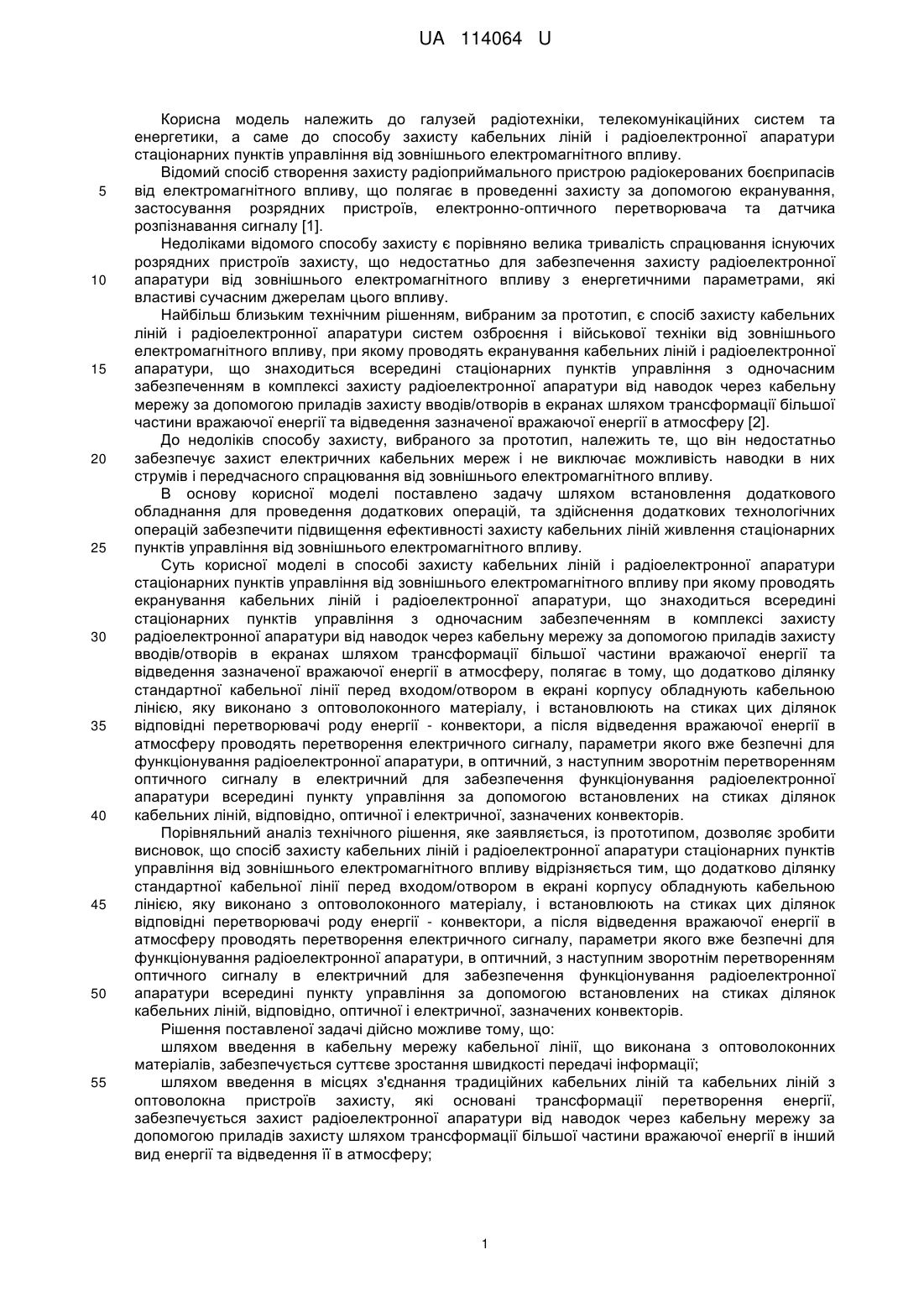

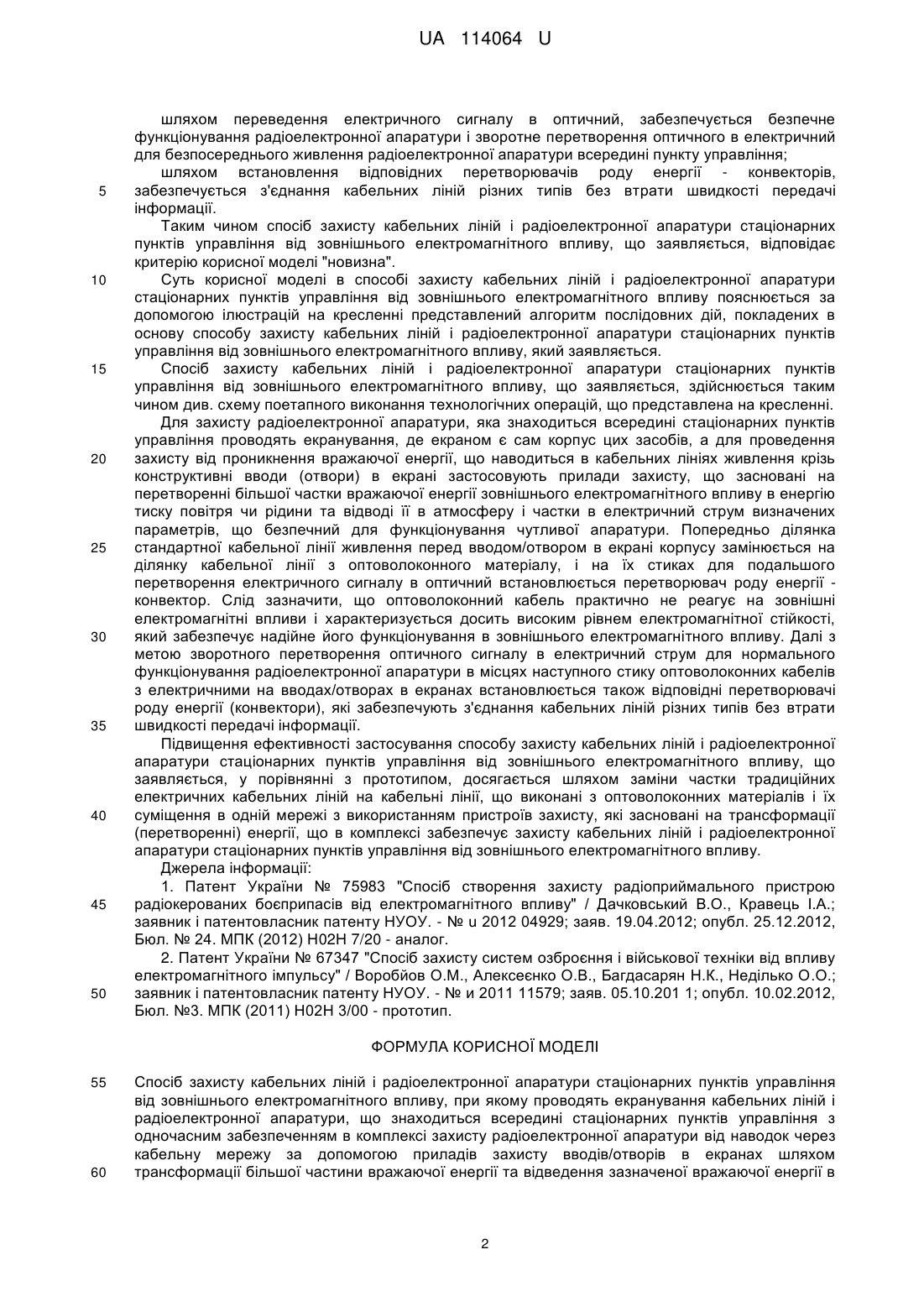

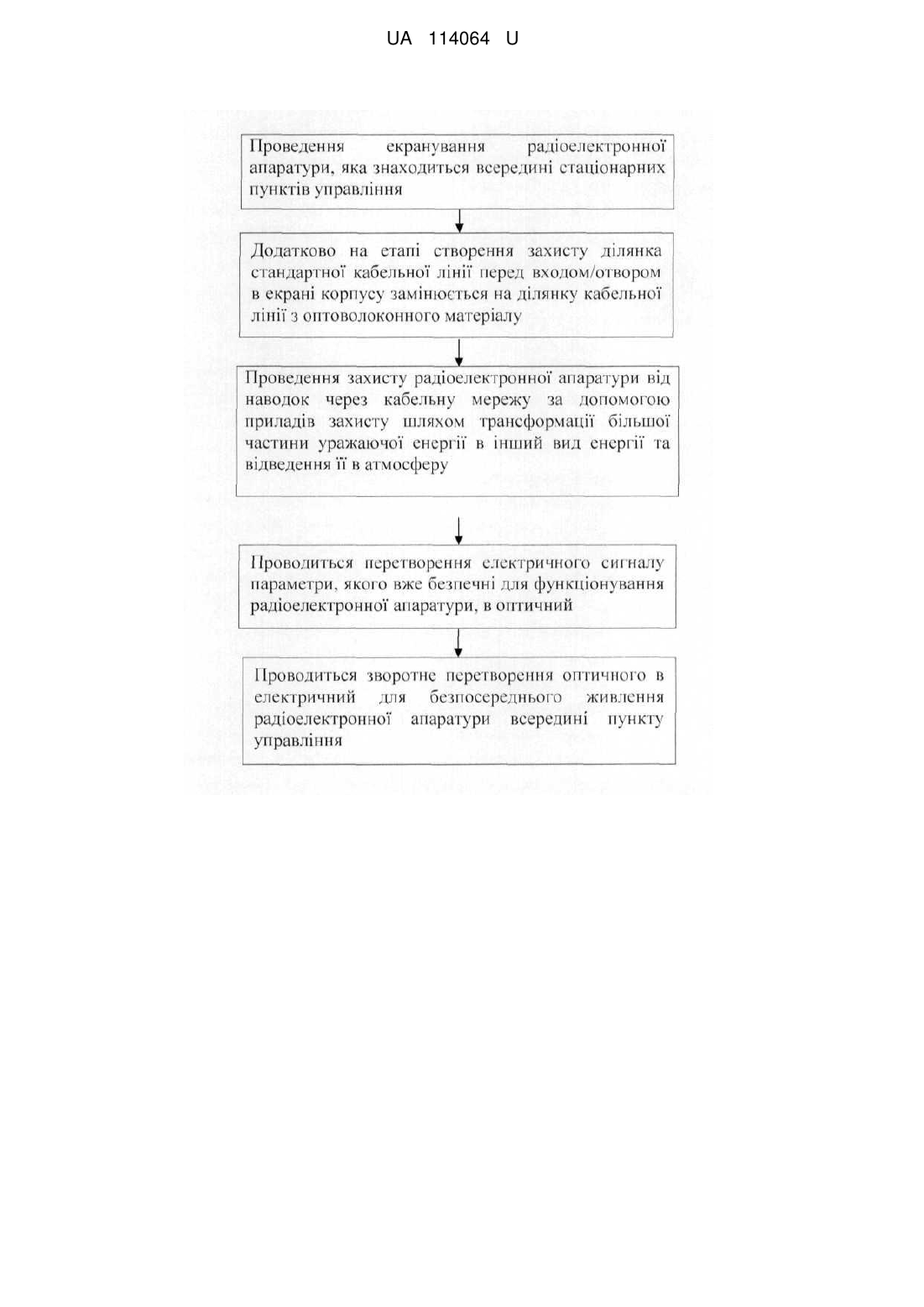

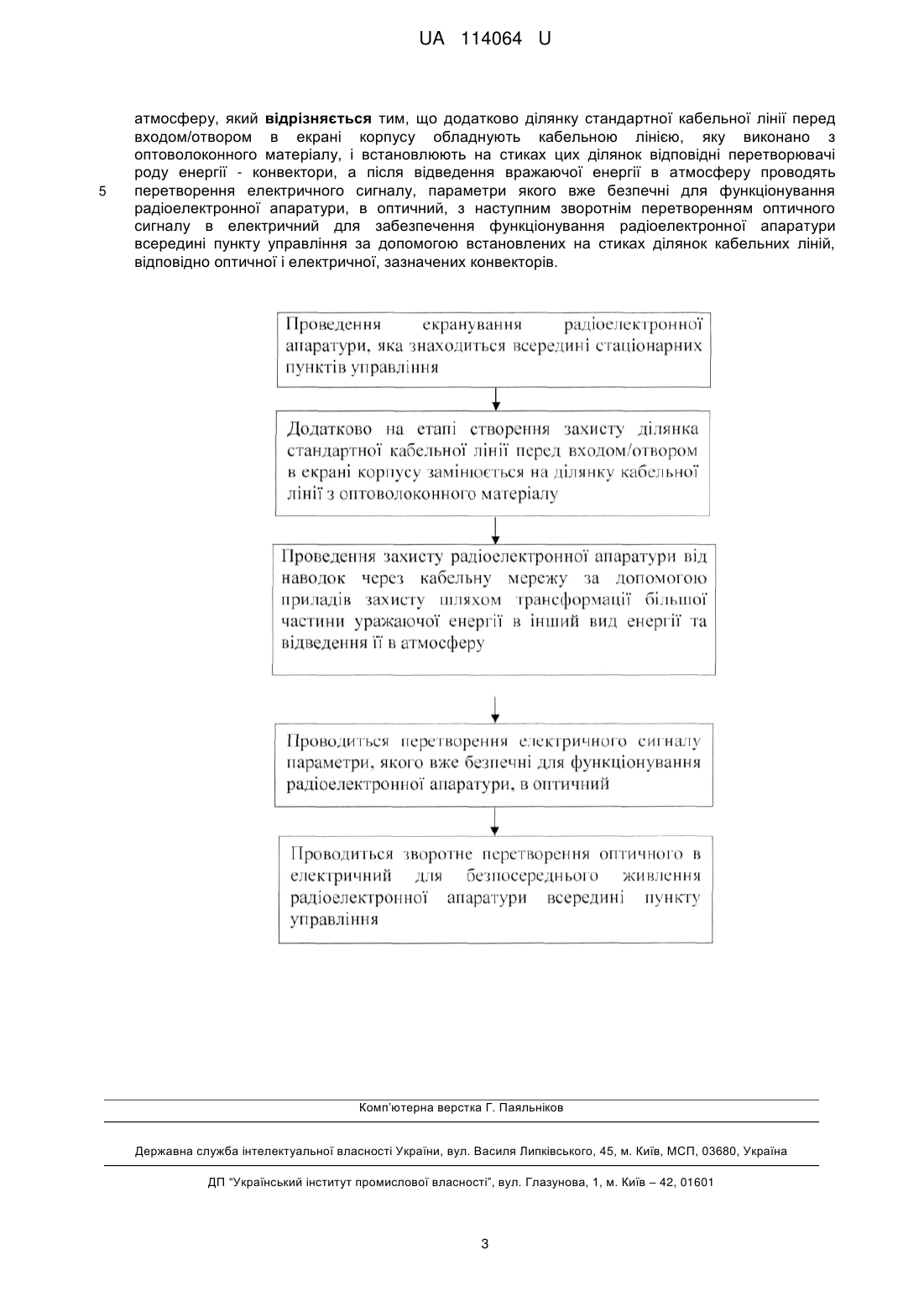

Реферат: Спосіб захисту кабельних ліній і радіоелектронної апаратури стаціонарних пунктів управління від зовнішнього електромагнітного впливу при якому проводять екранування кабельних ліній і радіоелектронної апаратури, що знаходиться всередині стаціонарних пунктів управління з одночасним забезпеченням в комплексі захисту радіоелектронної апаратури від наводок через кабельну мережу за допомогою приладів захисту вводів/отворів в екранах шляхом трансформації більшої частини вражаючої енергії та відведення зазначеної вражаючої енергії в атмосферу. Додатково ділянку стандартної кабельної лінії перед входом/отвором в екрані корпусу обладнують кабельною лінією, яку виконано з оптоволоконного матеріалу, і встановлюють на стиках цих ділянок відповідні перетворювачі роду енергії - конвектори, а після відведення вражаючої енергії в атмосферу проводять перетворення електричного сигналу, параметри якого вже безпечні для функціонування радіоелектронної апаратури, в оптичний, з наступним зворотнім перетворенням оптичного сигналу в електричний для забезпечення функціонування радіоелектронної апаратури всередині пункту управління за допомогою встановлених на стиках ділянок кабельних ліній, відповідно оптичної і електричної, зазначених конвекторів. UA 114064 U (12) UA 114064 U UA 114064 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузей радіотехніки, телекомунікаційних систем та енергетики, а саме до способу захисту кабельних ліній і радіоелектронної апаратури стаціонарних пунктів управління від зовнішнього електромагнітного впливу. Відомий спосіб створення захисту радіоприймального пристрою радіокерованих боєприпасів від електромагнітного впливу, що полягає в проведенні захисту за допомогою екранування, застосування розрядних пристроїв, електронно-оптичного перетворювача та датчика розпізнавання сигналу [1]. Недоліками відомого способу захисту є порівняно велика тривалість спрацювання існуючих розрядних пристроїв захисту, що недостатньо для забезпечення захисту радіоелектронної апаратури від зовнішнього електромагнітного впливу з енергетичними параметрами, які властиві сучасним джерелам цього впливу. Найбільш близьким технічним рішенням, вибраним за прототип, є спосіб захисту кабельних ліній і радіоелектронної апаратури систем озброєння і військової техніки від зовнішнього електромагнітного впливу, при якому проводять екранування кабельних ліній і радіоелектронної апаратури, що знаходиться всередині стаціонарних пунктів управління з одночасним забезпеченням в комплексі захисту радіоелектронної апаратури від наводок через кабельну мережу за допомогою приладів захисту вводів/отворів в екранах шляхом трансформації більшої частини вражаючої енергії та відведення зазначеної вражаючої енергії в атмосферу [2]. До недоліків способу захисту, вибраного за прототип, належить те, що він недостатньо забезпечує захист електричних кабельних мереж і не виключає можливість наводки в них струмів і передчасного спрацювання від зовнішнього електромагнітного впливу. В основу корисної моделі поставлено задачу шляхом встановлення додаткового обладнання для проведення додаткових операцій, та здійснення додаткових технологічних операцій забезпечити підвищення ефективності захисту кабельних ліній живлення стаціонарних пунктів управління від зовнішнього електромагнітного впливу. Суть корисної моделі в способі захисту кабельних ліній і радіоелектронної апаратури стаціонарних пунктів управління від зовнішнього електромагнітного впливу при якому проводять екранування кабельних ліній і радіоелектронної апаратури, що знаходиться всередині стаціонарних пунктів управління з одночасним забезпеченням в комплексі захисту радіоелектронної апаратури від наводок через кабельну мережу за допомогою приладів захисту вводів/отворів в екранах шляхом трансформації більшої частини вражаючої енергії та відведення зазначеної вражаючої енергії в атмосферу, полягає в тому, що додатково ділянку стандартної кабельної лінії перед входом/отвором в екрані корпусу обладнують кабельною лінією, яку виконано з оптоволоконного матеріалу, і встановлюють на стиках цих ділянок відповідні перетворювачі роду енергії - конвектори, а після відведення вражаючої енергії в атмосферу проводять перетворення електричного сигналу, параметри якого вже безпечні для функціонування радіоелектронної апаратури, в оптичний, з наступним зворотнім перетворенням оптичного сигналу в електричний для забезпечення функціонування радіоелектронної апаратури всередині пункту управління за допомогою встановлених на стиках ділянок кабельних ліній, відповідно, оптичної і електричної, зазначених конвекторів. Порівняльний аналіз технічного рішення, яке заявляється, із прототипом, дозволяє зробити висновок, що спосіб захисту кабельних ліній і радіоелектронної апаратури стаціонарних пунктів управління від зовнішнього електромагнітного впливу відрізняється тим, що додатково ділянку стандартної кабельної лінії перед входом/отвором в екрані корпусу обладнують кабельною лінією, яку виконано з оптоволоконного матеріалу, і встановлюють на стиках цих ділянок відповідні перетворювачі роду енергії - конвектори, а після відведення вражаючої енергії в атмосферу проводять перетворення електричного сигналу, параметри якого вже безпечні для функціонування радіоелектронної апаратури, в оптичний, з наступним зворотнім перетворенням оптичного сигналу в електричний для забезпечення функціонування радіоелектронної апаратури всередині пункту управління за допомогою встановлених на стиках ділянок кабельних ліній, відповідно, оптичної і електричної, зазначених конвекторів. Рішення поставленої задачі дійсно можливе тому, що: шляхом введення в кабельну мережу кабельної лінії, що виконана з оптоволоконних матеріалів, забезпечується суттєве зростання швидкості передачі інформації; шляхом введення в місцях з'єднання традиційних кабельних ліній та кабельних ліній з оптоволокна пристроїв захисту, які основані трансформації перетворення енергії, забезпечується захист радіоелектронної апаратури від наводок через кабельну мережу за допомогою приладів захисту шляхом трансформації більшої частини вражаючої енергії в інший вид енергії та відведення її в атмосферу; 1 UA 114064 U 5 10 15 20 25 30 35 40 45 50 шляхом переведення електричного сигналу в оптичний, забезпечується безпечне функціонування радіоелектронної апаратури і зворотне перетворення оптичного в електричний для безпосереднього живлення радіоелектронної апаратури всередині пункту управління; шляхом встановлення відповідних перетворювачів роду енергії - конвекторів, забезпечується з'єднання кабельних ліній різних типів без втрати швидкості передачі інформації. Таким чином спосіб захисту кабельних ліній і радіоелектронної апаратури стаціонарних пунктів управління від зовнішнього електромагнітного впливу, що заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі в способі захисту кабельних ліній і радіоелектронної апаратури стаціонарних пунктів управління від зовнішнього електромагнітного впливу пояснюється за допомогою ілюстрацій на кресленні представлений алгоритм послідовних дій, покладених в основу способу захисту кабельних ліній і радіоелектронної апаратури стаціонарних пунктів управління від зовнішнього електромагнітного впливу, який заявляється. Спосіб захисту кабельних ліній і радіоелектронної апаратури стаціонарних пунктів управління від зовнішнього електромагнітного впливу, що заявляється, здійснюється таким чином див. схему поетапного виконання технологічних операцій, що представлена на кресленні. Для захисту радіоелектронної апаратури, яка знаходиться всередині стаціонарних пунктів управління проводять екранування, де екраном є сам корпус цих засобів, а для проведення захисту від проникнення вражаючої енергії, що наводиться в кабельних лініях живлення крізь конструктивні вводи (отвори) в екрані застосовують прилади захисту, що засновані на перетворенні більшої частки вражаючої енергії зовнішнього електромагнітного впливу в енергію тиску повітря чи рідини та відводі її в атмосферу і частки в електричний струм визначених параметрів, що безпечний для функціонування чутливої апаратури. Попередньо ділянка стандартної кабельної лінії живлення перед вводом/отвором в екрані корпусу замінюється на ділянку кабельної лінії з оптоволоконного матеріалу, і на їх стиках для подальшого перетворення електричного сигналу в оптичний встановлюється перетворювач роду енергії конвектор. Слід зазначити, що оптоволоконний кабель практично не реагує на зовнішні електромагнітні впливи і характеризується досить високим рівнем електромагнітної стійкості, який забезпечує надійне його функціонування в зовнішнього електромагнітного впливу. Далі з метою зворотного перетворення оптичного сигналу в електричний струм для нормального функціонування радіоелектронної апаратури в місцях наступного стику оптоволоконних кабелів з електричними на вводах/отворах в екранах встановлюється також відповідні перетворювачі роду енергії (конвектори), які забезпечують з'єднання кабельних ліній різних типів без втрати швидкості передачі інформації. Підвищення ефективності застосування способу захисту кабельних ліній і радіоелектронної апаратури стаціонарних пунктів управління від зовнішнього електромагнітного впливу, що заявляється, у порівнянні з прототипом, досягається шляхом заміни частки традиційних електричних кабельних ліній на кабельні лінії, що виконані з оптоволоконних матеріалів і їх суміщення в одній мережі з використанням пристроїв захисту, які засновані на трансформації (перетворенні) енергії, що в комплексі забезпечує захисту кабельних ліній і радіоелектронної апаратури стаціонарних пунктів управління від зовнішнього електромагнітного впливу. Джерела інформації: 1. Патент України № 75983 "Спосіб створення захисту радіоприймального пристрою радіокерованих боєприпасів від електромагнітного впливу" / Дачковський В.О., Кравець І.А.; заявник і патентовласник патенту НУОУ. - № u 2012 04929; заяв. 19.04.2012; опубл. 25.12.2012, Бюл. № 24. МПК (2012) Н02Н 7/20 - аналог. 2. Патент України № 67347 "Спосіб захисту систем озброєння і військової техніки від впливу електромагнітного імпульсу" / Воробйов О.М., Алексеєнко О.В., Багдасарян Н.К., Неділько О.О.; заявник і патентовласник патенту НУОУ. - № и 2011 11579; заяв. 05.10.201 1; опубл. 10.02.2012, Бюл. №3. МПК (2011) Н02Н 3/00 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб захисту кабельних ліній і радіоелектронної апаратури стаціонарних пунктів управління від зовнішнього електромагнітного впливу, при якому проводять екранування кабельних ліній і радіоелектронної апаратури, що знаходиться всередині стаціонарних пунктів управління з одночасним забезпеченням в комплексі захисту радіоелектронної апаратури від наводок через кабельну мережу за допомогою приладів захисту вводів/отворів в екранах шляхом трансформації більшої частини вражаючої енергії та відведення зазначеної вражаючої енергії в 2 UA 114064 U 5 атмосферу, який відрізняється тим, що додатково ділянку стандартної кабельної лінії перед входом/отвором в екрані корпусу обладнують кабельною лінією, яку виконано з оптоволоконного матеріалу, і встановлюють на стиках цих ділянок відповідні перетворювачі роду енергії - конвектори, а після відведення вражаючої енергії в атмосферу проводять перетворення електричного сигналу, параметри якого вже безпечні для функціонування радіоелектронної апаратури, в оптичний, з наступним зворотнім перетворенням оптичного сигналу в електричний для забезпечення функціонування радіоелектронної апаратури всередині пункту управління за допомогою встановлених на стиках ділянок кабельних ліній, відповідно оптичної і електричної, зазначених конвекторів. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
