Очисник головок коренеплодів

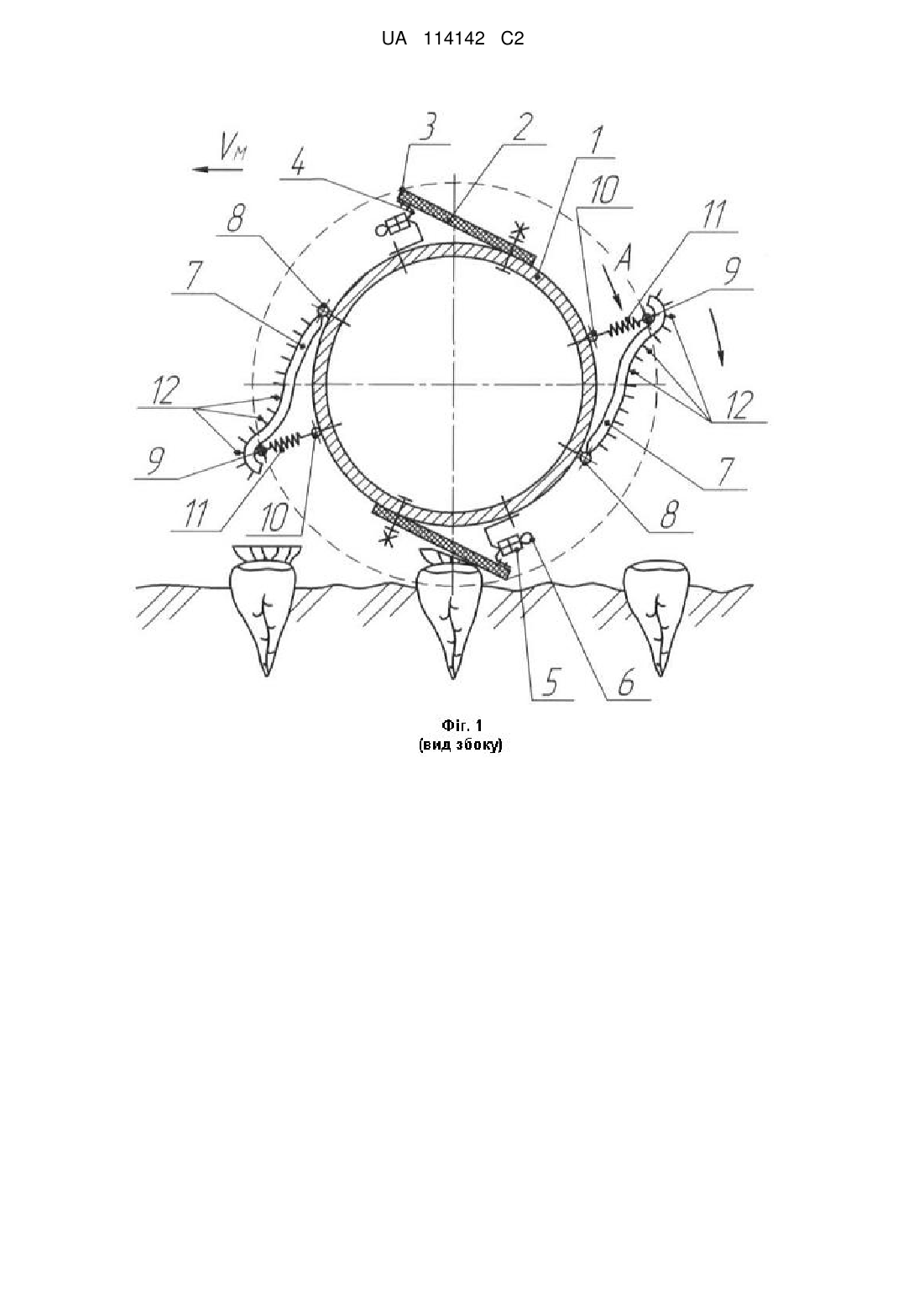

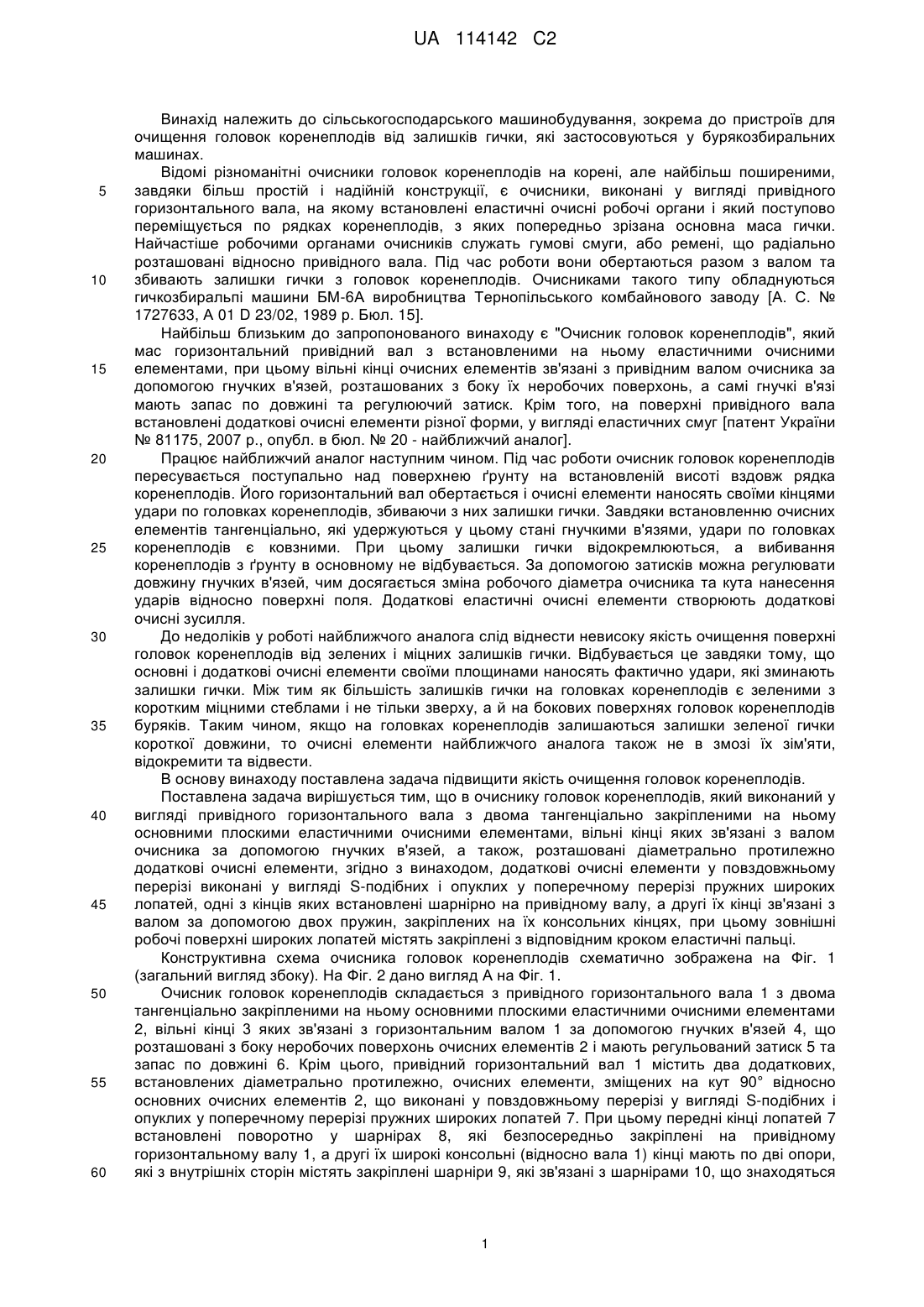

Реферат: Винахід належить до сільськогосподарського машинобудування, зокрема до робочих органів бурякозбиральних машин. Очисник головок коренеплодів містить привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, а також розташовані діаметрально протилежно додаткові очисні елементи. Особливістю даного винаходу, серед вже відомих з рівня техніки, є те, що додаткові очисні елементи у повздовжньому перерізі виконані у вигляді S-подібних і опуклих у поперечному перерізі пружних широких лопатей, одні з кінців яких встановлені шарнірно на привідному валу, а другі їх кінці зв'язані з валом за допомогою двох пружин, закріплених на їх консольних кінцях, при цьому зовнішні робочі поверхні широких лопатей містять закріплені з відповідним кроком еластичні пальці.. Технічний результат полягає у підвищенні якості очищення головок коренеплодів. UA 114142 C2 (12) UA 114142 C2 UA 114142 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги, або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральпі машини БМ-6А виробництва Тернопільського комбайнового заводу [А. С. № 1727633, А 01 D 23/02, 1989 р. Бюл. 15]. Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який мас горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язей, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала встановлені додаткові очисні елементи різної форми, у вигляді еластичних смуг [патент України № 81175, 2007 р., опубл. в бюл. № 20 - найближчий аналог]. Працює найближчий аналог наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядка коренеплодів. Його горизонтальний вал обертається і очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язями, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язей, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові еластичні очисні елементи створюють додаткові очисні зусилля. До недоліків у роботі найближчого аналога слід віднести невисоку якість очищення поверхні головок коренеплодів від зелених і міцних залишків гички. Відбувається це завдяки тому, що основні і додаткові очисні елементи своїми площинами наносять фактично удари, які зминають залишки гички. Між тим як більшість залишків гички на головках коренеплодів є зеленими з коротким міцними стеблами і не тільки зверху, а й на бокових поверхнях головок коренеплодів буряків. Таким чином, якщо на головках коренеплодів залишаються залишки зеленої гички короткої довжини, то очисні елементи найближчого аналога також не в змозі їх зім'яти, відокремити та відвести. В основу винаходу поставлена задача підвищити якість очищення головок коренеплодів. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисні елементи, згідно з винаходом, додаткові очисні елементи у повздовжньому перерізі виконані у вигляді S-подібних і опуклих у поперечному перерізі пружних широких лопатей, одні з кінців яких встановлені шарнірно на привідному валу, а другі їх кінці зв'язані з валом за допомогою двох пружин, закріплених на їх консольних кінцях, при цьому зовнішні робочі поверхні широких лопатей містять закріплені з відповідним кроком еластичні пальці. Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано вигляд А на Фіг. 1. Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з горизонтальним валом 1 за допомогою гнучких в'язей 4, що розташовані з боку неробочих поверхонь очисних елементів 2 і мають регульований затиск 5 та запас по довжині 6. Крім цього, привідний горизонтальний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елементи, зміщених на кут 90° відносно основних очисних елементів 2, що виконані у повздовжньому перерізі у вигляді S-подібних і опуклих у поперечному перерізі пружних широких лопатей 7. При цьому передні кінці лопатей 7 встановлені поворотно у шарнірах 8, які безпосередньо закріплені на привідному горизонтальному валу 1, а другі їх широкі консольні (відносно вала 1) кінці мають по дві опори, які з внутрішніх сторін містять закріплені шарніри 9, які зв'язані з шарнірами 10, що знаходяться 1 UA 114142 C2 5 10 15 20 25 30 35 40 45 на привідному горизонтальному валу 1, через пружини 11. Таким чином, фактично додаткові очисні елементи у вигляді пружних лопатей 7, що мають вузькі (внутрішні) кінці, встановлені поворотно через шарніри 8 безпосередньо на привідному горизонтальному валу 1 і широкі (зовнішні) консольні кінці, які зв'язані з валом 1 за допомогою двох опор, тобто пружин 11. Крім того, пружні S-подібні у повздовжньому перерізі і опуклі у поперечному перерізі пружні широкі лопаті 7 містять на зовнішніх робочих поверхнях, закріплені з відповідним кроком, еластичні пальці 12. Напрямок поступального руху очисника і обертального руху привідного горизонтального вала 1 показані стрілками. Працює очисник головок коренеплодів наступним чином: Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядка коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається й еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на валу 1 тангенціально і утримуються у цьому положенні за допомогою гнучких в'язей 4, то по головках коренеплодів цукрових буряків наносяться ковзні удари, при яких залишки гички (зелені та міцні) відокремлюються, а вибивання коренеплодів з ґрунту не відбувається. При цьому, додаткові, встановлені діаметрально протилежно, очисні елементи також ефективно взаємодіють з головками коренеплодів і відокремлюють з них залишки гички. Оскільки додаткові очисні елементи виконані у повздовжньому перерізі у вигляді S-подібних і опуклих у поперечному перерізі пружних широких лопатей 7, то вони фактично при взаємодії повністю охоплюють усю сферичну поверхню кожної головки коренеплоду. Цьому сприяє не тільки те, що передні кінці лопатей 7 встановлені поворотно у шарнірах 8, які безпосередньо закріплені на привідному горизонтальному валу 1, а й тому, що саме S-подібна форма у повздовжньому перерізі та й опукла їх форма у поперечному перерізі найбільш пристосовані для такого максимального охоплення. Саме те, що другі широкі консольні (відносно вала 1) кінці лопатей 7 мають по дві опори, які з внутрішніх сторін містять закріплені шарніри 9, які зв'язані з шарнірами 10, що знаходяться на привідному горизонтальному валу 1, через пружини 11, дозволяє самій лопаті 7 максимально угинатись при взаємодії з кожною головкою коренеплоду буряку і, навіть, для тих коренеплодів, які відхилені від осьової лінії рядка посівів, найбільш повно їх охоплювати. Завдяки тому, що пружні S-подібні у повздовжньому перерізі і опуклі у поперечному перерізі пружні широкі лопаті 7 містять на зовнішніх робочих поверхнях, закріплені з відповідним кроком, еластичні пальці 12, то при максимальному охопленні вони дуже ефективно захоплюють і відривають, зчісують, і навіть віднімають усі залишки гички. Бокові кінці широких лопатей 7 (бокові їх закруглені кінці) навіть дуже ефективно захоплюють сухі та полеглі залишки гички, які фактично розташовані у міжряддях посівів коренеплодів буряків. Жорсткості пружин 11 можуть бути підібрані таким чином, що зовнішні консольні кінці пружних лопатей 7 будуть мати по краях максимальні жорсткості, що також буде сприяти ефективному очищенню бічних поверхонь сферичних поверхонь головок коренеплодів цукрових буряків. Закріплені з відповідним кроком на зовнішніх робочих поверхнях пружних широких лопатей 7 еластичні пальці 12 можуть мати різну довжини і діаметри. Так, в разі очищення головок коренеплодів, на поверхнях яких багато зелених та міцних залишків гички, то еластичні пальці 12 повинні мати більші діаметри і мати менші довжини. Використовуючи регульований затиск 5 та запас по довжині 6, можна змінювати довжини основних еластичних лопатей 2, що також сприятиме підвищенню якості очищення головок коренеплодів від залишків. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення головок коренеплодів. ФОРМУЛА ВИНАХОДУ 50 55 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисні елементи, який відрізняється тим, що додаткові очисні елементи у повздовжньому перерізі виконані у вигляді S-подібних і опуклих у поперечному перерізі пружних широких лопатей, одні з кінців яких встановлені шарнірно на привідному валу, а другі їх кінці зв'язані з валом за допомогою двох пружин, закріплених на їх консольних кінцях, при цьому зовнішні робочі поверхні широких лопатей містять закріплені з відповідним кроком еластичні пальці. 2 UA 114142 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
