Очисник головок коренеплодів

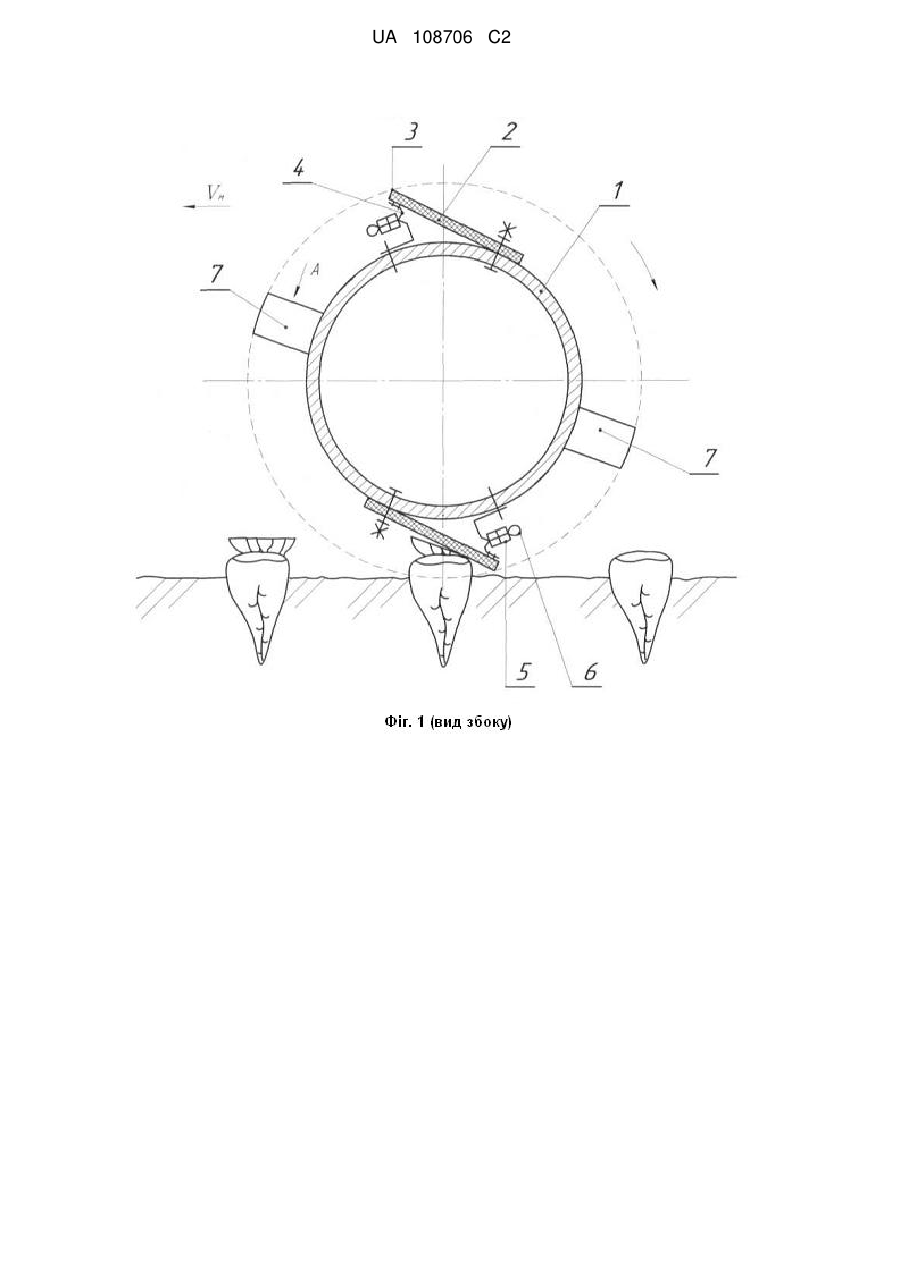

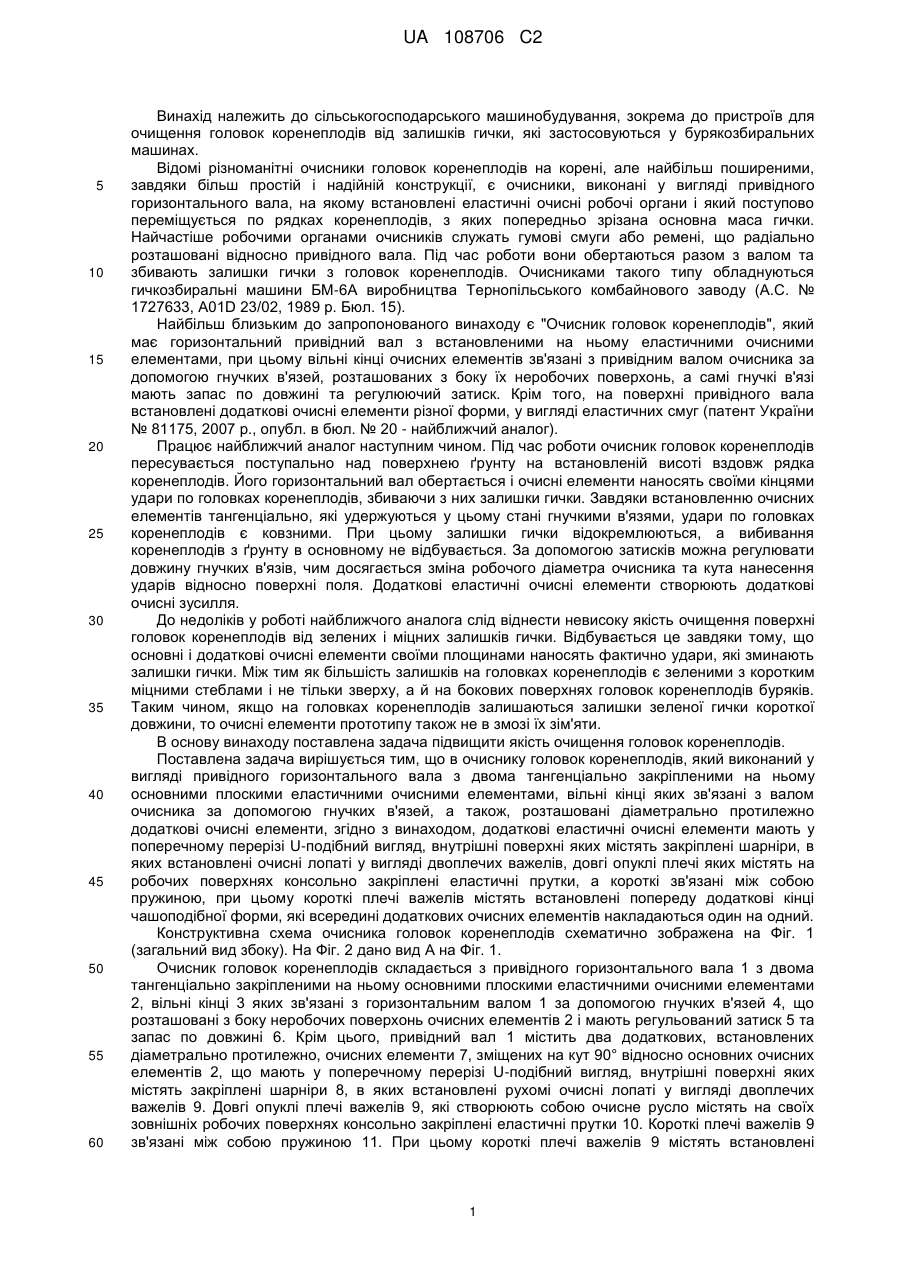

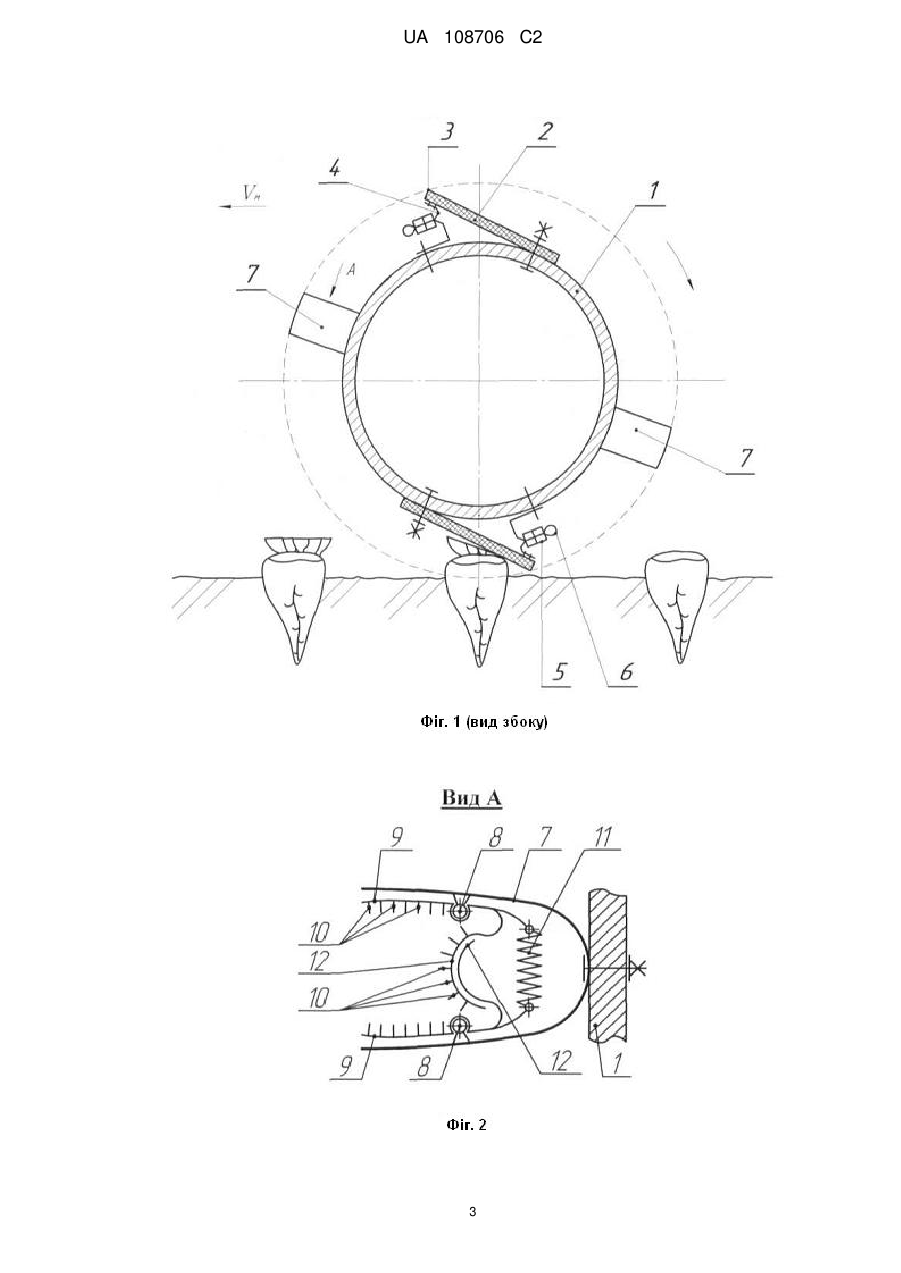

Реферат: Галузь застосування: сільськогосподарське машинобудування, зокрема робочі органи бурякозбиральних машин. Суть винаходу: додаткові еластичні очисні елементи мають у поперечному перерізі U-подібний вигляд, внутрішні поверхні яких містять закріплені шарніри, в яких встановлені очисні лопаті у вигляді двоплечих важелів, довгі опуклі плечі яких містять на робочих поверхнях консольно закріплені еластичні прутки, а короткі зв'язані між собою пружиною, при цьому короткі плечі важелів містять встановлені попереду додаткові кінці чашоподібної форми, які всередині додаткових очисних елементів накладаються один на одний. Технічний результат: підвищення якості очищення головок коренеплодів. UA 108706 C2 (12) UA 108706 C2 UA 108706 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу (А.С. № 1727633, А01D 23/02, 1989 р. Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язей, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала встановлені додаткові очисні елементи різної форми, у вигляді еластичних смуг (патент України № 81175, 2007 р., опубл. в бюл. № 20 - найближчий аналог). Працює найближчий аналог наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядка коренеплодів. Його горизонтальний вал обертається і очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язями, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язів, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові еластичні очисні елементи створюють додаткові очисні зусилля. До недоліків у роботі найближчого аналога слід віднести невисоку якість очищення поверхні головок коренеплодів від зелених і міцних залишків гички. Відбувається це завдяки тому, що основні і додаткові очисні елементи своїми площинами наносять фактично удари, які зминають залишки гички. Між тим як більшість залишків на головках коренеплодів є зеленими з коротким міцними стеблами і не тільки зверху, а й на бокових поверхнях головок коренеплодів буряків. Таким чином, якщо на головках коренеплодів залишаються залишки зеленої гички короткої довжини, то очисні елементи прототипу також не в змозі їх зім'яти. В основу винаходу поставлена задача підвищити якість очищення головок коренеплодів. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисні елементи, згідно з винаходом, додаткові еластичні очисні елементи мають у поперечному перерізі U-подібний вигляд, внутрішні поверхні яких містять закріплені шарніри, в яких встановлені очисні лопаті у вигляді двоплечих важелів, довгі опуклі плечі яких містять на робочих поверхнях консольно закріплені еластичні прутки, а короткі зв'язані між собою пружиною, при цьому короткі плечі важелів містять встановлені попереду додаткові кінці чашоподібної форми, які всередині додаткових очисних елементів накладаються один на одний. Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вид збоку). На Фіг. 2 дано вид А на Фіг. 1. Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з горизонтальним валом 1 за допомогою гнучких в'язей 4, що розташовані з боку неробочих поверхонь очисних елементів 2 і мають регульований затиск 5 та запас по довжині 6. Крім цього, привідний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елементи 7, зміщених на кут 90° відносно основних очисних елементів 2, що мають у поперечному перерізі U-подібний вигляд, внутрішні поверхні яких містять закріплені шарніри 8, в яких встановлені рухомі очисні лопаті у вигляді двоплечих важелів 9. Довгі опуклі плечі важелів 9, які створюють собою очисне русло містять на своїх зовнішніх робочих поверхнях консольно закріплені еластичні прутки 10. Короткі плечі важелів 9 зв'язані між собою пружиною 11. При цьому короткі плечі важелів 9 містять встановлені 1 UA 108706 C2 5 10 15 20 25 попереду додаткові кінці 12 чашоподібної форми, які всередині додаткових очисних елементів 7 накладаються один на одний, а тому додаткові кінці 12 мають різні розміри. Напрямок поступального руху очисника і обертального руху його привідного вала 1 показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядка коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається й еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на валу 1 тангенціально і утримуються у цьому положенні за допомогою гнучких в'язей 4, то по головках коренеплодів цукрових буряків наносяться ковзні удари, при яких залишки гички (зелені та міцні) відокремлюються, а вибивання коренеплодів з ґрунту не відбувається. При цьому додаткові, встановлені діаметрально протилежно, очисні елементи 7 також взаємодіють з головками коренеплодів. Оскільки вони мають у поперечному перерізі U-подібний вигляд, а внутрішні їх поверхні містять закріплені шарніри 8, в яких встановлені рухомі очисні лопаті у вигляді двоплечих важелів 9, то довгі опуклі плечі важелів 9, які фактично створюють собою очисне русло, гарантовано охоплюють кожну головку коренеплоду з двох боків. Завдяки тому, що рухомі очисні лопаті містять на своїх зовнішніх робочих поверхнях консольно закріплені еластичні прутки 10, а короткі плечі важелів 9 зв'язані між собою пружиною 11, відбувається їх примусове притискання до сферичних поверхонь тіл коренеплодів і прутки 10 ефективно відокремлюють зелені та міцні залишки гички з бокових поверхонь головок коренеплодів. Крім того, завдяки тому, що короткі плечі важелів 9 містять встановлені попереду додаткові кінці 12 чашоподібної форми, які всередині додаткових очисних елементів 7 накладаються один на одний, то при насуванні на кожну сферичну головку коренеплоду додаткові кінці 12 пересуваються усередину очисних елементів 7, важелі 9 повертаються у шарнірах 8, а їх довгі плечі з підвищеним зусиллям притискаються до головок коренеплодів. Використовуючи регульований затиск 5 та запас по довжині 6 можна змінювати довжини основних еластичних лопатей 2. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення головок коренеплодів. 30 ФОРМУЛА ВИНАХОДУ 35 40 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисні елементи, який відрізняється тим, що додаткові еластичні очисні елементи мають у поперечному перерізі U-подібний вигляд, внутрішні поверхні яких містять закріплені шарніри, в яких встановлені очисні лопаті у вигляді двоплечих важелів, довгі опуклі плечі яких містять на робочих поверхнях консольно закріплені еластичні прутки, а короткі зв'язані між собою пружиною, при цьому короткі плечі важелів містять встановлені попереду додаткові кінці чашоподібної форми, які всередині додаткових очисних елементів накладаються один на одний. 2 UA 108706 C2 3 UA 108706 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
