Тренажер для ніг

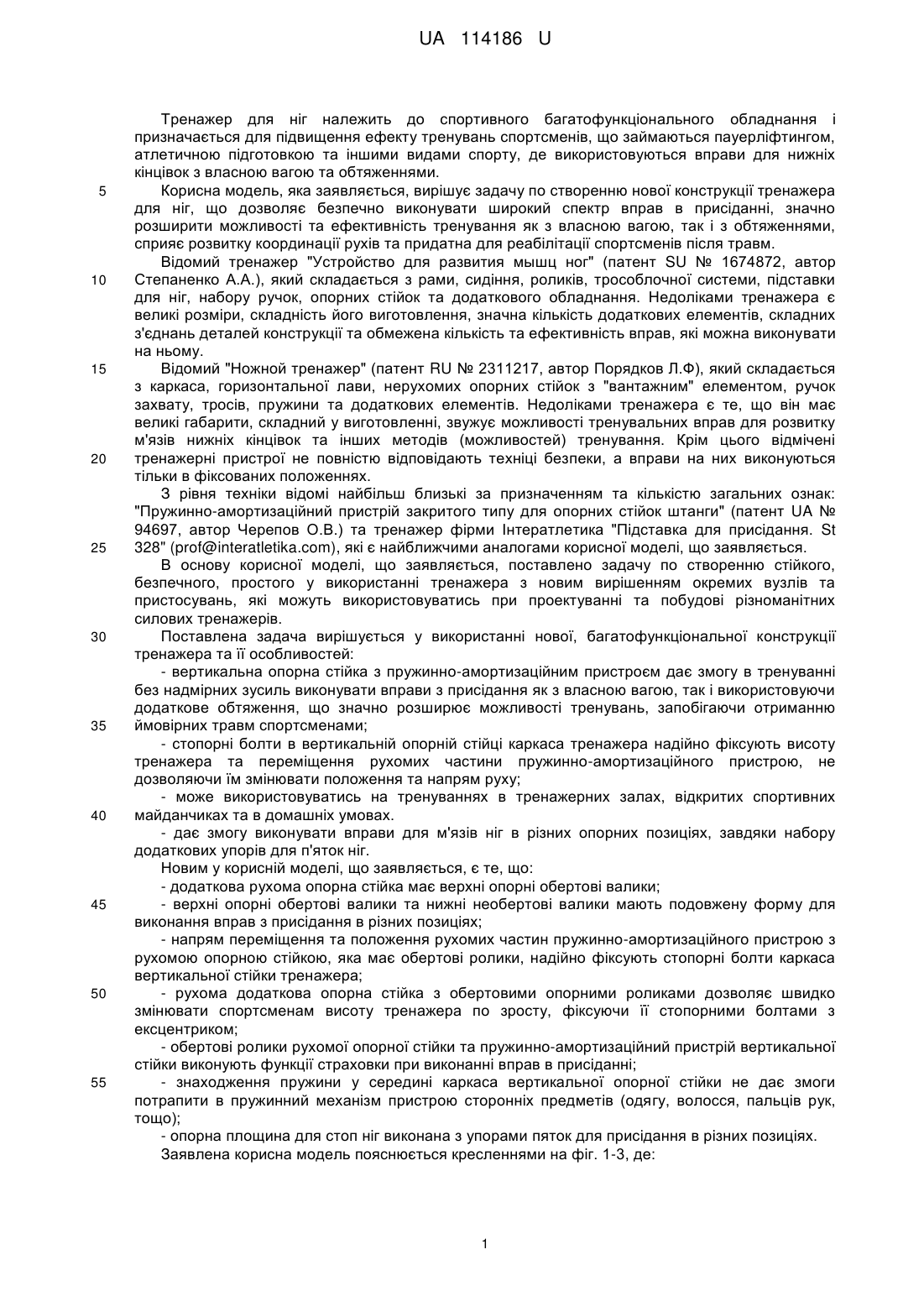

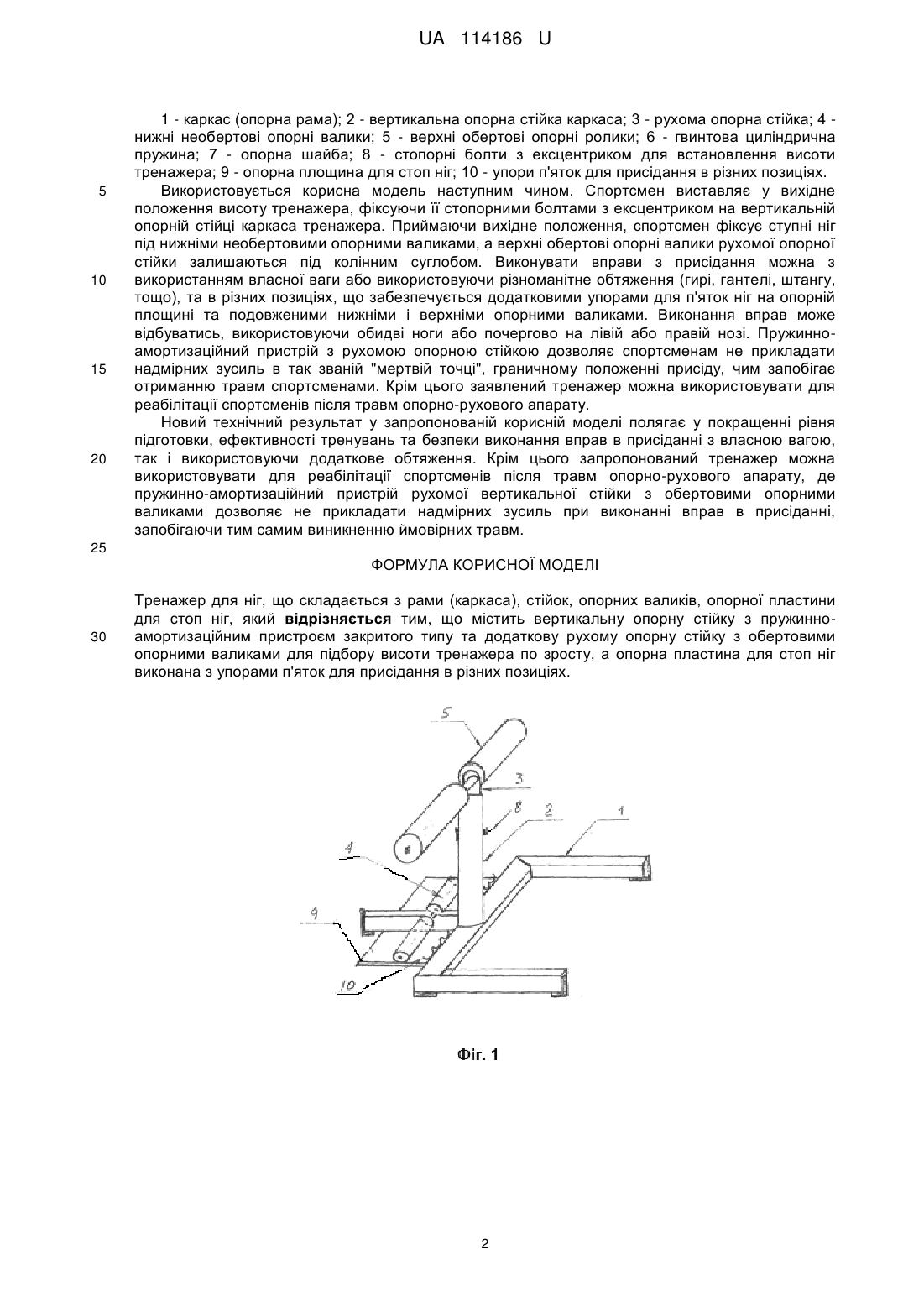

Реферат: Тренажер для ніг складається з рами (каркаса), стійок, опорних валиків, опорної пластини для стоп ніг. Додатково введено вертикальну опорну стійку з пружинно-амортизаційним пристроєм закритого типу та додаткову рухому опорну стійку з обертовими опорними валиками для підбору висоти тренажера по зросту, а опорна пластина для стоп ніг виконана з упорами п'яток для присідання в різних позиціях. UA 114186 U (54) ТРЕНАЖЕР ДЛЯ НІГ UA 114186 U UA 114186 U 5 10 15 20 25 30 35 40 45 50 55 Тренажер для ніг належить до спортивного багатофункціонального обладнання і призначається для підвищення ефекту тренувань спортсменів, що займаються пауерліфтингом, атлетичною підготовкою та іншими видами спорту, де використовуються вправи для нижніх кінцівок з власною вагою та обтяженнями. Корисна модель, яка заявляється, вирішує задачу по створенню нової конструкції тренажера для ніг, що дозволяє безпечно виконувати широкий спектр вправ в присіданні, значно розширити можливості та ефективність тренування як з власною вагою, так і з обтяженнями, сприяє розвитку координації рухів та придатна для реабілітації спортсменів після травм. Відомий тренажер "Устройство для развития мышц ног" (патент SU № 1674872, автор Степаненко Α.Α.), який складається з рами, сидіння, роликів, трособлочної системи, підставки для ніг, набору ручок, опорних стійок та додаткового обладнання. Недоліками тренажера є великі розміри, складність його виготовлення, значна кількість додаткових елементів, складних з'єднань деталей конструкції та обмежена кількість та ефективність вправ, які можна виконувати на ньому. Відомий "Ножной тренажер" (патент RU № 2311217, автор Порядков Л.Ф), який складається з каркаса, горизонтальної лави, нерухомих опорних стійок з "вантажним" елементом, ручок захвату, тросів, пружини та додаткових елементів. Недоліками тренажера є те, що він має великі габарити, складний у виготовленні, звужує можливості тренувальних вправ для розвитку м'язів нижніх кінцівок та інших методів (можливостей) тренування. Крім цього відмічені тренажерні пристрої не повністю відповідають техніці безпеки, а вправи на них виконуються тільки в фіксованих положеннях. З рівня техніки відомі найбільш близькі за призначенням та кількістю загальних ознак: "Пружинно-амортизаційний пристрій закритого типу для опорних стійок штанги" (патент UA № 94697, автор Черепов О.В.) та тренажер фірми Інтератлетика "Підставка для присідання. St 328" (prof@interatletika.com), які є найближчими аналогами корисної моделі, що заявляється. В основу корисної моделі, що заявляється, поставлено задачу по створенню стійкого, безпечного, простого у використанні тренажера з новим вирішенням окремих вузлів та пристосувань, які можуть використовуватись при проектуванні та побудові різноманітних силових тренажерів. Поставлена задача вирішується у використанні нової, багатофункціональної конструкції тренажера та її особливостей: - вертикальна опорна стійка з пружинно-амортизаційним пристроєм дає змогу в тренуванні без надмірних зусиль виконувати вправи з присідання як з власною вагою, так і використовуючи додаткове обтяження, що значно розширює можливості тренувань, запобігаючи отриманню ймовірних травм спортсменами; - стопорні болти в вертикальній опорній стійці каркаса тренажера надійно фіксують висоту тренажера та переміщення рухомих частини пружинно-амортизаційного пристрою, не дозволяючи їм змінювати положення та напрям руху; - може використовуватись на тренуваннях в тренажерних залах, відкритих спортивних майданчиках та в домашніх умовах. - дає змогу виконувати вправи для м'язів ніг в різних опорних позиціях, завдяки набору додаткових упорів для п'яток ніг. Новим у корисній моделі, що заявляється, є те, що: - додаткова рухома опорна стійка має верхні опорні обертові валики; - верхні опорні обертові валики та нижні необертові валики мають подовжену форму для виконання вправ з присідання в різних позиціях; - напрям переміщення та положення рухомих частин пружинно-амортизаційного пристрою з рухомою опорною стійкою, яка має обертові ролики, надійно фіксують стопорні болти каркаса вертикальної стійки тренажера; - рухома додаткова опорна стійка з обертовими опорними роликами дозволяє швидко змінювати спортсменам висоту тренажера по зросту, фіксуючи її стопорними болтами з ексцентриком; - обертові ролики рухомої опорної стійки та пружинно-амортизаційний пристрій вертикальної стійки виконують функції страховки при виконанні вправ в присіданні; - знаходження пружини у середині каркаса вертикальної опорної стійки не дає змоги потрапити в пружинний механізм пристрою сторонніх предметів (одягу, волосся, пальців рук, тощо); - опорна площина для стоп ніг виконана з упорами пяток для присідання в різних позиціях. Заявлена корисна модель пояснюється кресленнями на фіг. 1-3, де: 1 UA 114186 U 5 10 15 20 1 - каркас (опорна рама); 2 - вертикальна опорна стійка каркаса; 3 - рухома опорна стійка; 4 нижні необертові опорні валики; 5 - верхні обертові опорні ролики; 6 - гвинтова циліндрична пружина; 7 - опорна шайба; 8 - стопорні болти з ексцентриком для встановлення висоти тренажера; 9 - опорна площина для стоп ніг; 10 - упори п'яток для присідання в різних позиціях. Використовується корисна модель наступним чином. Спортсмен виставляє у вихідне положення висоту тренажера, фіксуючи її стопорними болтами з ексцентриком на вертикальній опорній стійці каркаса тренажера. Приймаючи вихідне положення, спортсмен фіксує ступні ніг під нижніми необертовими опорними валиками, а верхні обертові опорні валики рухомої опорної стійки залишаються під колінним суглобом. Виконувати вправи з присідання можна з використанням власної ваги або використовуючи різноманітне обтяження (гирі, гантелі, штангу, тощо), та в різних позиціях, що забезпечується додатковими упорами для п'яток ніг на опорній площині та подовженими нижніми і верхніми опорними валиками. Виконання вправ може відбуватись, використовуючи обидві ноги або почергово на лівій або правій нозі. Пружинноамортизаційний пристрій з рухомою опорною стійкою дозволяє спортсменам не прикладати надмірних зусиль в так званій "мертвій точці", граничному положенні присіду, чим запобігає отриманню травм спортсменами. Крім цього заявлений тренажер можна використовувати для реабілітації спортсменів після травм опорно-рухового апарату. Новий технічний результат у запропонованій корисній моделі полягає у покращенні рівня підготовки, ефективності тренувань та безпеки виконання вправ в присіданні з власною вагою, так і використовуючи додаткове обтяження. Крім цього запропонований тренажер можна використовувати для реабілітації спортсменів після травм опорно-рухового апарату, де пружинно-амортизаційний пристрій рухомої вертикальної стійки з обертовими опорними валиками дозволяє не прикладати надмірних зусиль при виконанні вправ в присіданні, запобігаючи тим самим виникненню ймовірних травм. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Тренажер для ніг, що складається з рами (каркаса), стійок, опорних валиків, опорної пластини для стоп ніг, який відрізняється тим, що містить вертикальну опорну стійку з пружинноамортизаційним пристроєм закритого типу та додаткову рухому опорну стійку з обертовими опорними валиками для підбору висоти тренажера по зросту, а опорна пластина для стоп ніг виконана з упорами п'яток для присідання в різних позиціях. 2 UA 114186 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
