Формула / Реферат

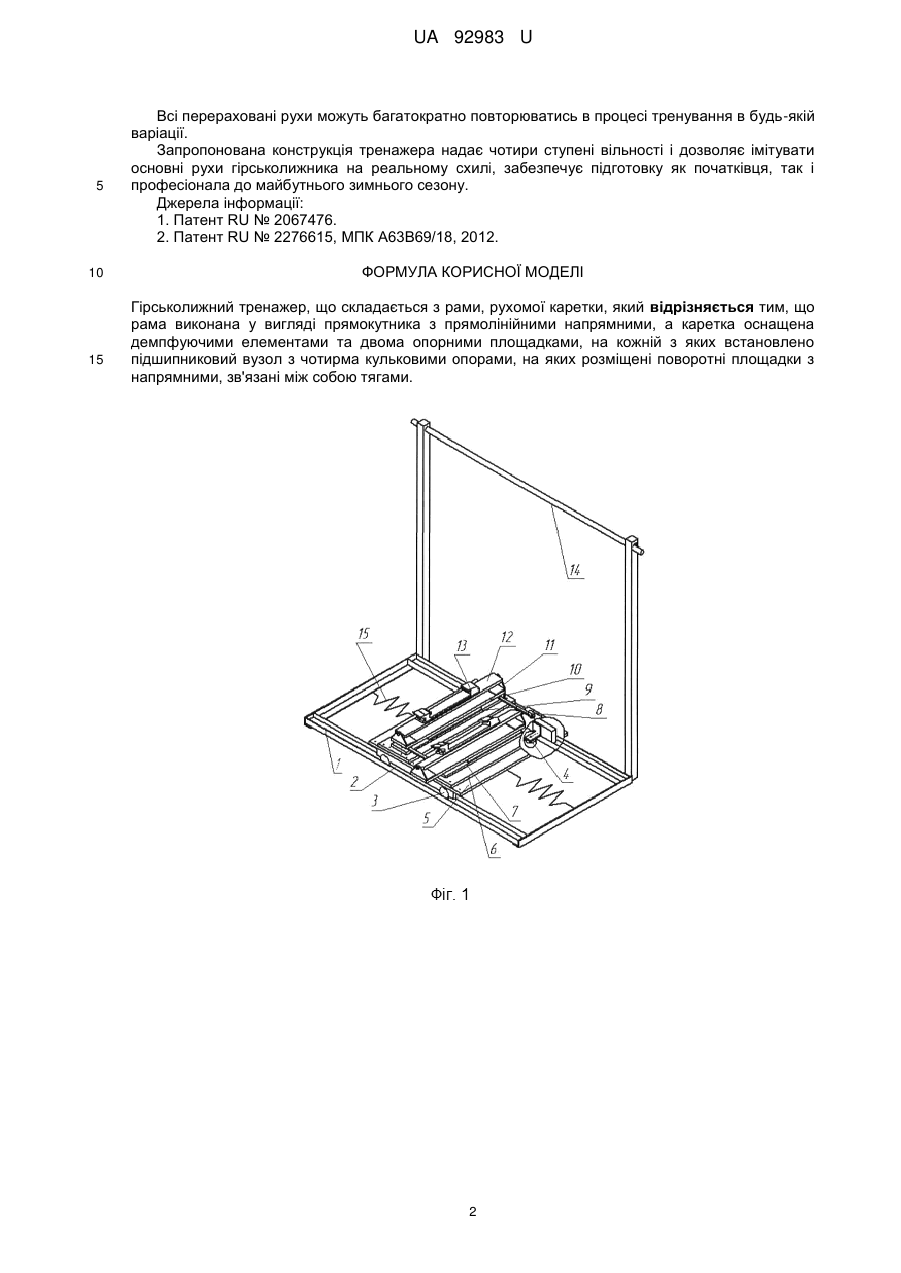

Гірськолижний тренажер, що складається з рами, рухомої каретки, який відрізняється тим, що рама виконана у вигляді прямокутника з прямолінійними напрямними, а каретка оснащена демпфуючими елементами та двома опорними площадками, на кожній з яких встановлено підшипниковий вузол з чотирма кульковими опорами, на яких розміщені поворотні площадки з напрямними, зв'язані між собою тягами.

Текст

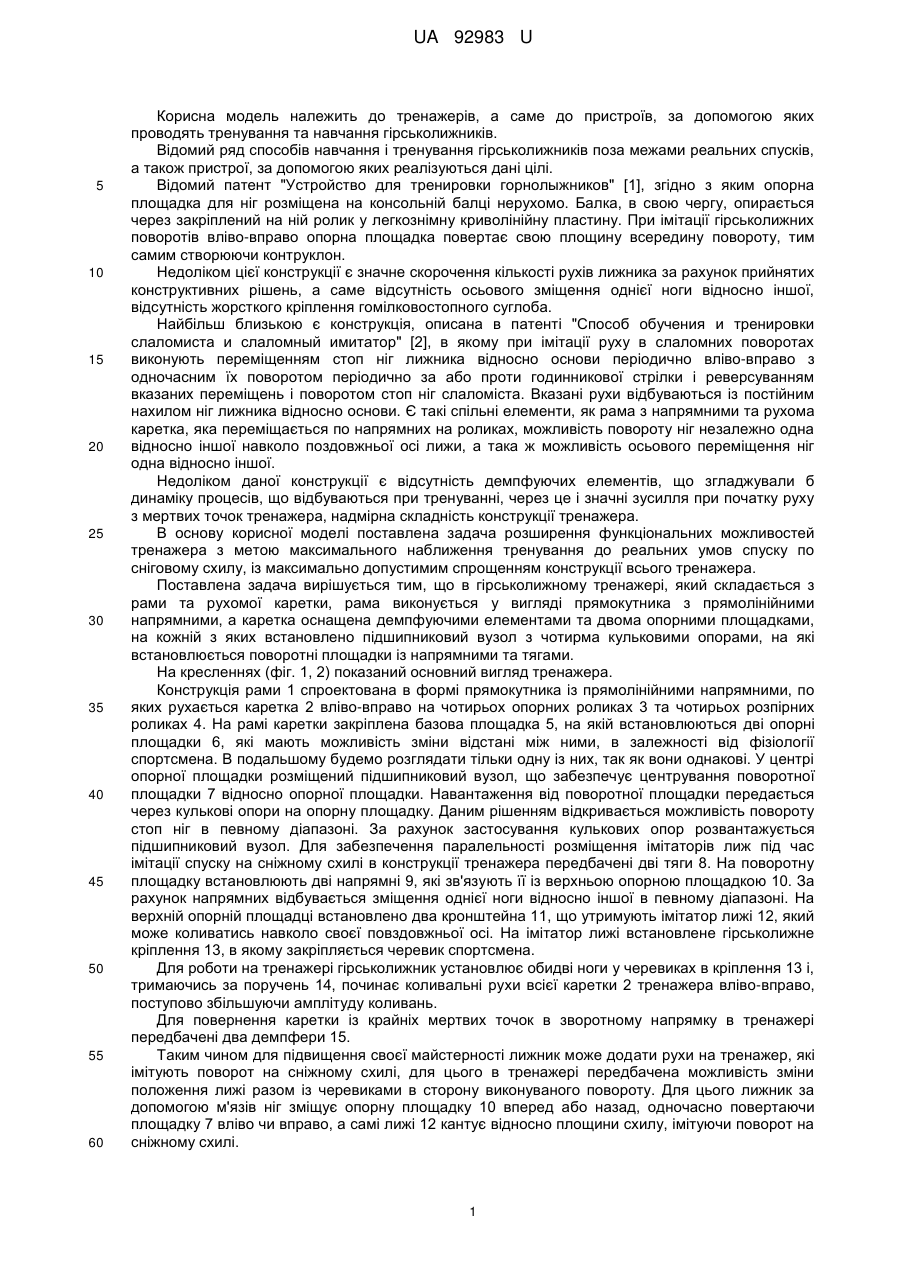

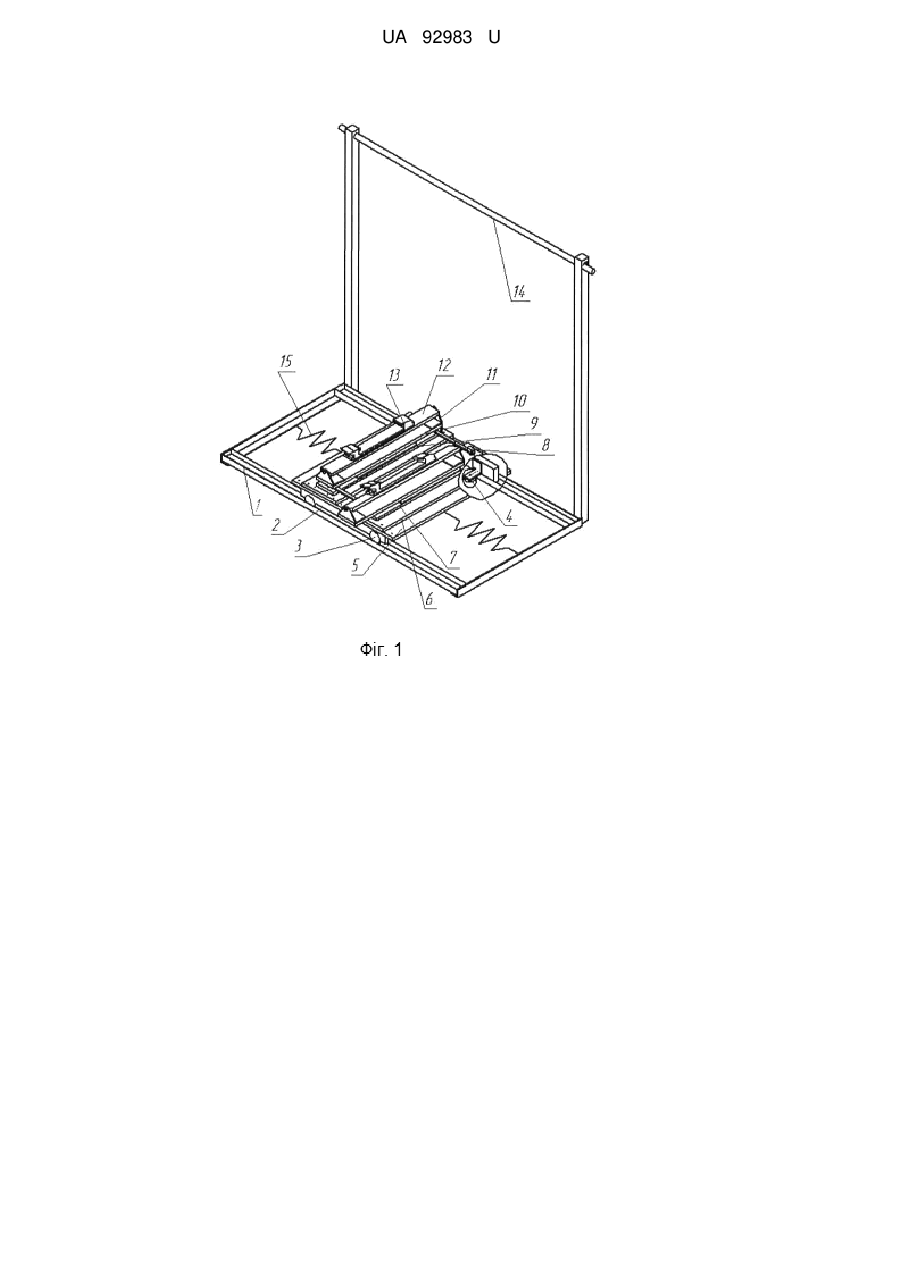

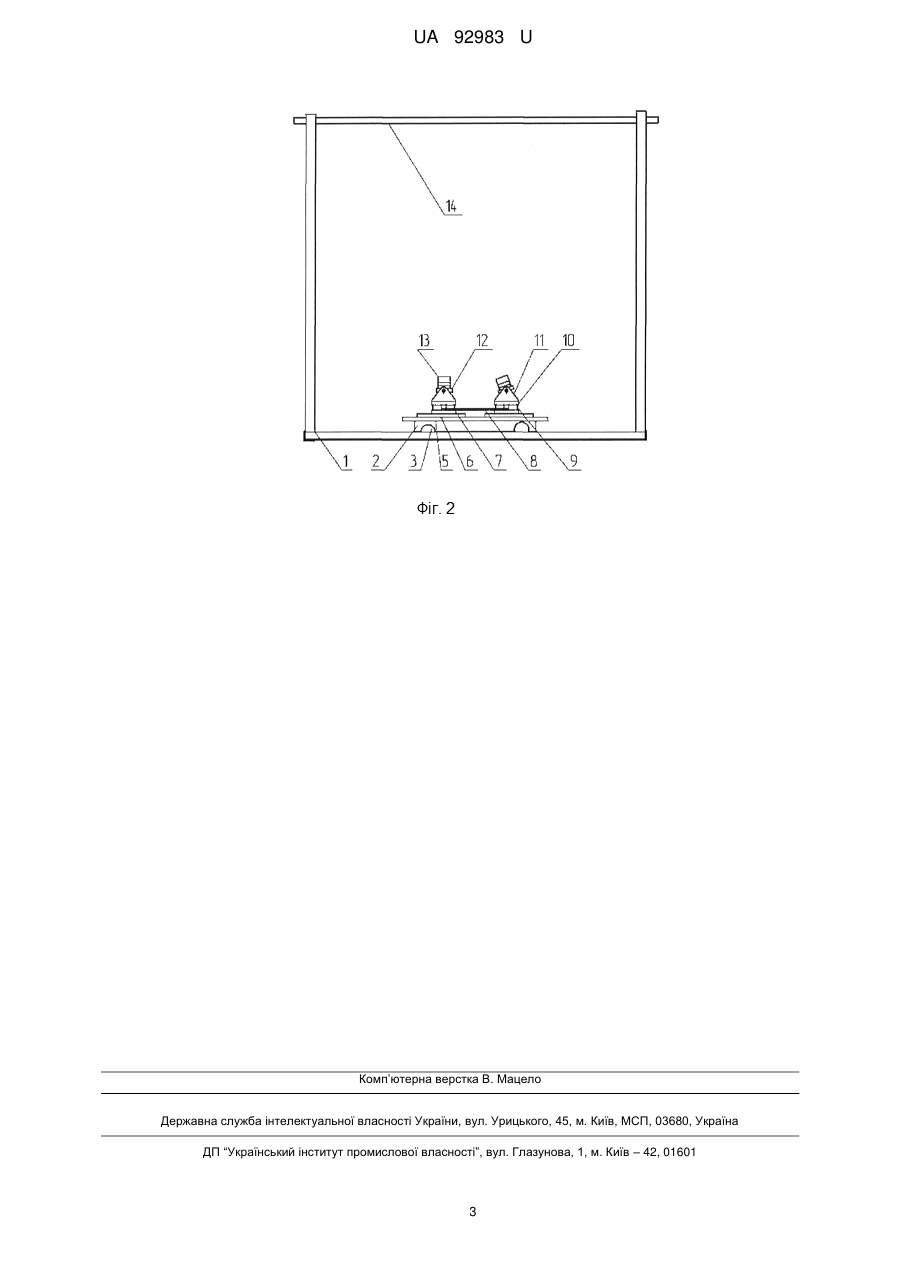

Реферат: Гірськолижний тренажер складається з рами та рухомої каретки. Рама виконана у вигляді прямокутника з прямолінійними напрямними. Каретка оснащена демпфуючими елементами та двома опорними площадками, на кожній з яких встановлено підшипниковий вузол з чотирма кульковими опорами, на яких розміщені поворотні площадки з напрямними, зв'язані між собою тягами. UA 92983 U (54) ГІРСЬКОЛИЖНИЙ ТРЕНАЖЕР UA 92983 U UA 92983 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до тренажерів, а саме до пристроїв, за допомогою яких проводять тренування та навчання гірськолижників. Відомий ряд способів навчання і тренування гірськолижників поза межами реальних спусків, а також пристрої, за допомогою яких реалізуються дані цілі. Відомий патент "Устройство для тренировки горнолыжников" [1], згідно з яким опорна площадка для ніг розміщена на консольній балці нерухомо. Балка, в свою чергу, опирається через закріплений на ній ролик у легкознімну криволінійну пластину. При імітації гірськолижних поворотів вліво-вправо опорна площадка повертає свою площину всередину повороту, тим самим створюючи контруклон. Недоліком цієї конструкції є значне скорочення кількості рухів лижника за рахунок прийнятих конструктивних рішень, а саме відсутність осьового зміщення однієї ноги відносно іншої, відсутність жорсткого кріплення гомілковостопного суглоба. Найбільш близькою є конструкція, описана в патенті "Способ обучения и тренировки слаломиста и слаломный имитатор" [2], в якому при імітації руху в слаломних поворотах виконують переміщенням стоп ніг лижника відносно основи періодично вліво-вправо з одночасним їх поворотом періодично за або проти годинникової стрілки і реверсуванням вказаних переміщень і поворотом стоп ніг слаломіста. Вказані рухи відбуваються із постійним нахилом ніг лижника відносно основи. Є такі спільні елементи, як рама з напрямними та рухома каретка, яка переміщається по напрямних на роликах, можливість повороту ніг незалежно одна відносно іншої навколо поздовжньої осі лижи, а така ж можливість осьового переміщення ніг одна відносно іншої. Недоліком даної конструкції є відсутність демпфуючих елементів, що згладжували б динаміку процесів, що відбуваються при тренуванні, через це і значні зусилля при початку руху з мертвих точок тренажера, надмірна складність конструкції тренажера. В основу корисної моделі поставлена задача розширення функціональних можливостей тренажера з метою максимального наближення тренування до реальних умов спуску по сніговому схилу, із максимально допустимим спрощенням конструкції всього тренажера. Поставлена задача вирішується тим, що в гірськолижному тренажері, який складається з рами та рухомої каретки, рама виконується у вигляді прямокутника з прямолінійними напрямними, а каретка оснащена демпфуючими елементами та двома опорними площадками, на кожній з яких встановлено підшипниковий вузол з чотирма кульковими опорами, на які встановлюється поворотні площадки із напрямними та тягами. На кресленнях (фіг. 1, 2) показаний основний вигляд тренажера. Конструкція рами 1 спроектована в формі прямокутника із прямолінійними напрямними, по яких рухається каретка 2 вліво-вправо на чотирьох опорних роликах 3 та чотирьох розпірних роликах 4. На рамі каретки закріплена базова площадка 5, на якій встановлюються дві опорні площадки 6, які мають можливість зміни відстані між ними, в залежності від фізіології спортсмена. В подальшому будемо розглядати тільки одну із них, так як вони однакові. У центрі опорної площадки розміщений підшипниковий вузол, що забезпечує центрування поворотної площадки 7 відносно опорної площадки. Навантаження від поворотної площадки передається через кулькові опори на опорну площадку. Даним рішенням відкривається можливість повороту стоп ніг в певному діапазоні. За рахунок застосування кулькових опор розвантажується підшипниковий вузол. Для забезпечення паралельності розміщення імітаторів лиж під час імітації спуску на сніжному схилі в конструкції тренажера передбачені дві тяги 8. На поворотну площадку встановлюють дві напрямні 9, які зв'язують її із верхньою опорною площадкою 10. За рахунок напрямних відбувається зміщення однієї ноги відносно іншої в певному діапазоні. На верхній опорній площадці встановлено два кронштейна 11, що утримують імітатор лижі 12, який може коливатись навколо своєї повздовжньої осі. На імітатор лижі встановлене гірськолижне кріплення 13, в якому закріпляється черевик спортсмена. Для роботи на тренажері гірськолижник установлює обидві ноги у черевиках в кріплення 13 і, тримаючись за поручень 14, починає коливальні рухи всієї каретки 2 тренажера вліво-вправо, поступово збільшуючи амплітуду коливань. Для повернення каретки із крайніх мертвих точок в зворотному напрямку в тренажері передбачені два демпфери 15. Таким чином для підвищення своєї майстерності лижник може додати рухи на тренажер, які імітують поворот на сніжному схилі, для цього в тренажері передбачена можливість зміни положення лижі разом із черевиками в сторону виконуваного повороту. Для цього лижник за допомогою м'язів ніг зміщує опорну площадку 10 вперед або назад, одночасно повертаючи площадку 7 вліво чи вправо, а самі лижі 12 кантує відносно площини схилу, імітуючи поворот на сніжному схилі. 1 UA 92983 U 5 10 15 Всі перераховані рухи можуть багатократно повторюватись в процесі тренування в будь-якій варіації. Запропонована конструкція тренажера надає чотири ступені вільності і дозволяє імітувати основні рухи гірськолижника на реальному схилі, забезпечує підготовку як початківця, так і професіонала до майбутнього зимнього сезону. Джерела інформації: 1. Патент RU № 2067476. 2. Патент RU № 2276615, МПК А63В69/18, 2012. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Гірськолижний тренажер, що складається з рами, рухомої каретки, який відрізняється тим, що рама виконана у вигляді прямокутника з прямолінійними напрямними, а каретка оснащена демпфуючими елементами та двома опорними площадками, на кожній з яких встановлено підшипниковий вузол з чотирма кульковими опорами, на яких розміщені поворотні площадки з напрямними, зв'язані між собою тягами. 2 UA 92983 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

МПК / Мітки

МПК: A63B 69/18

Мітки: тренажер, гірськолижний
