Глушник вогнепальної зброї

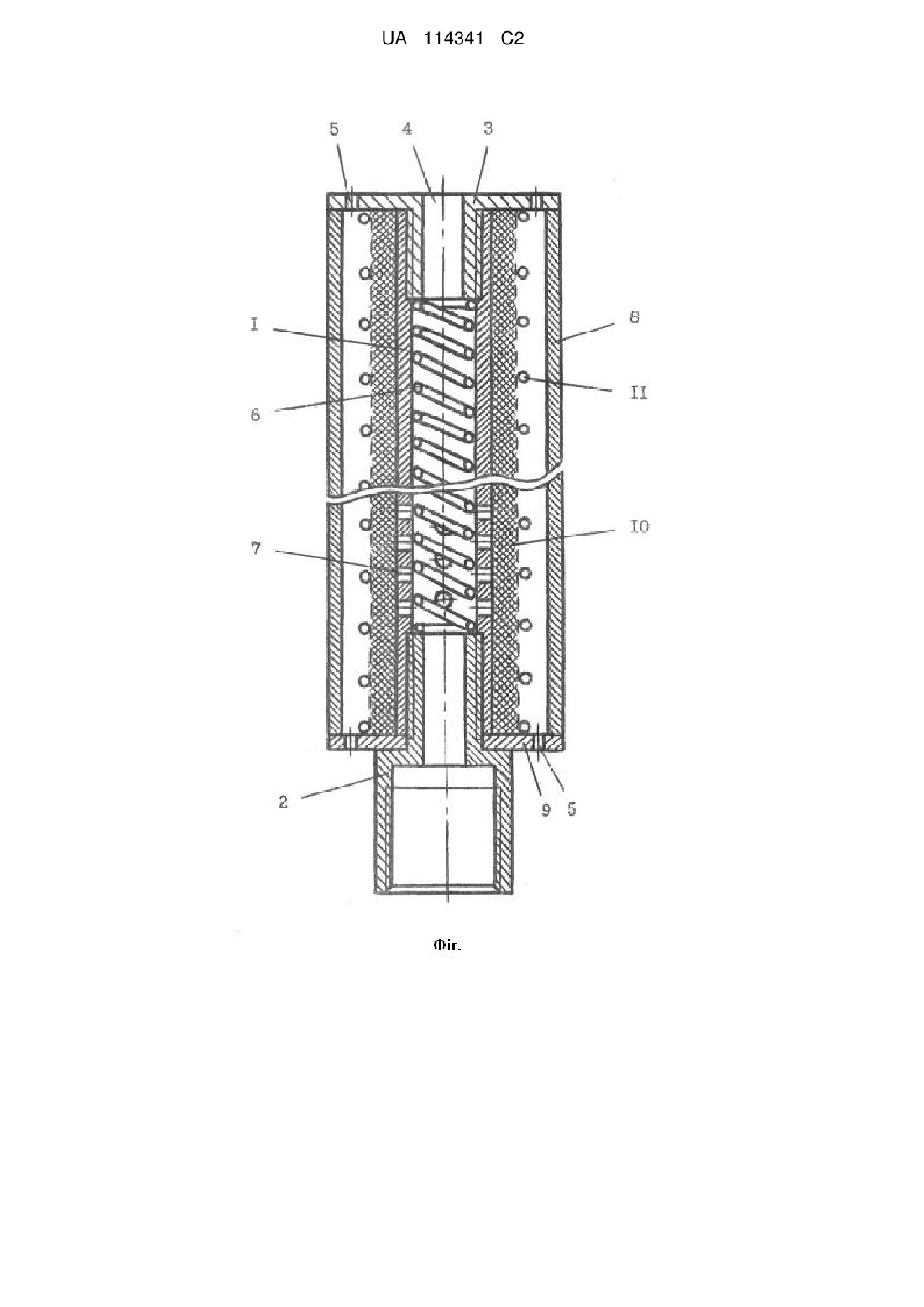

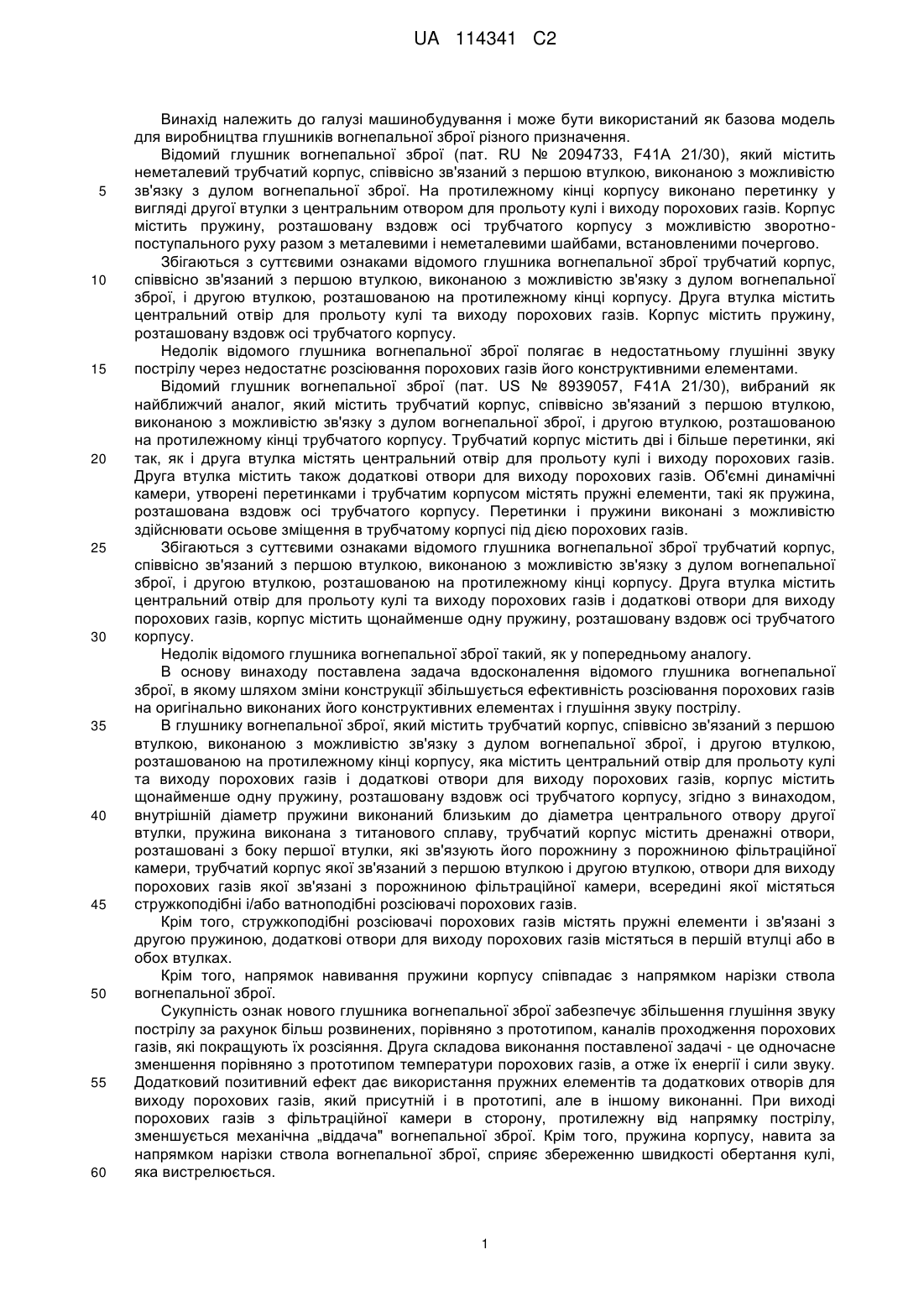

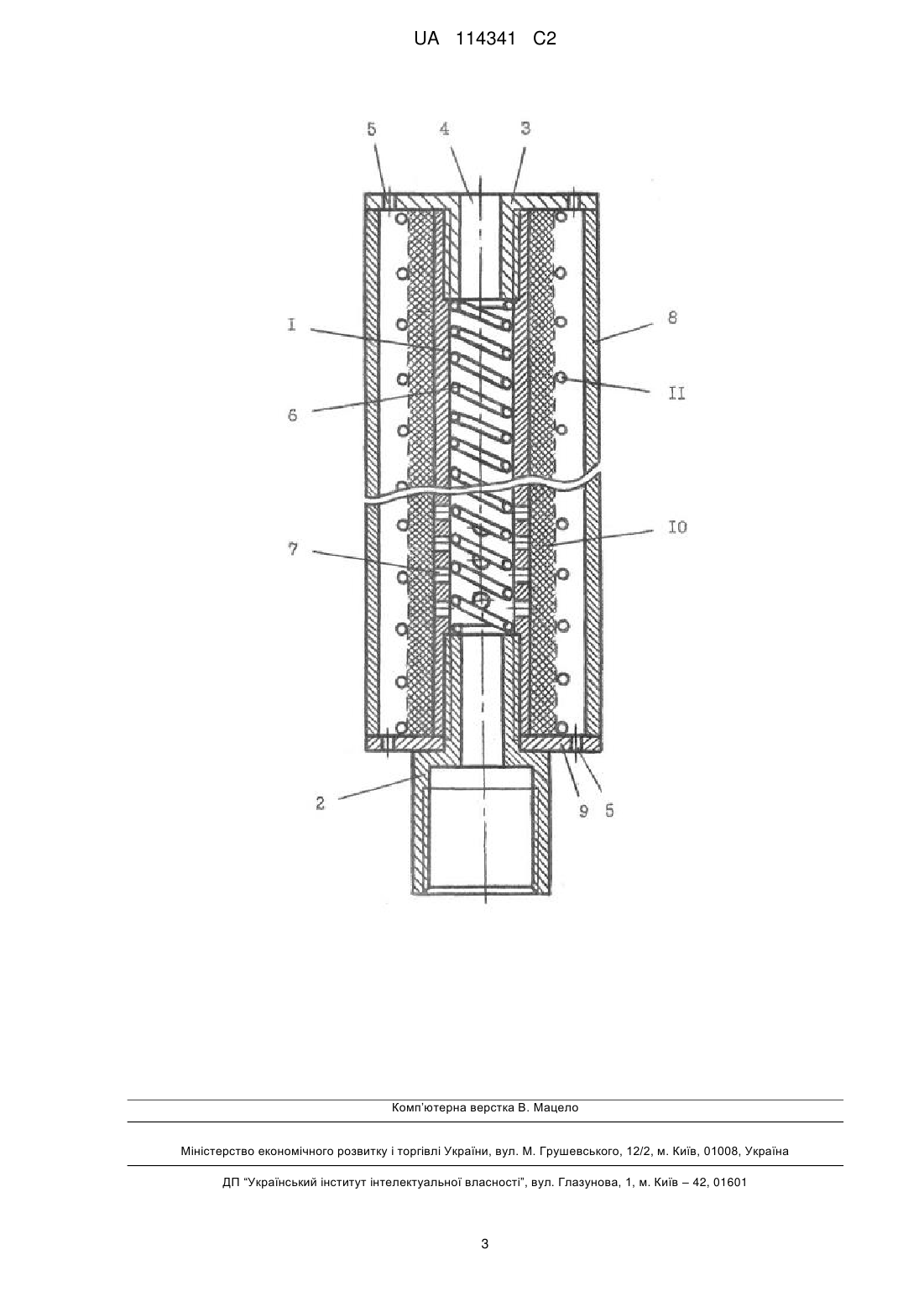

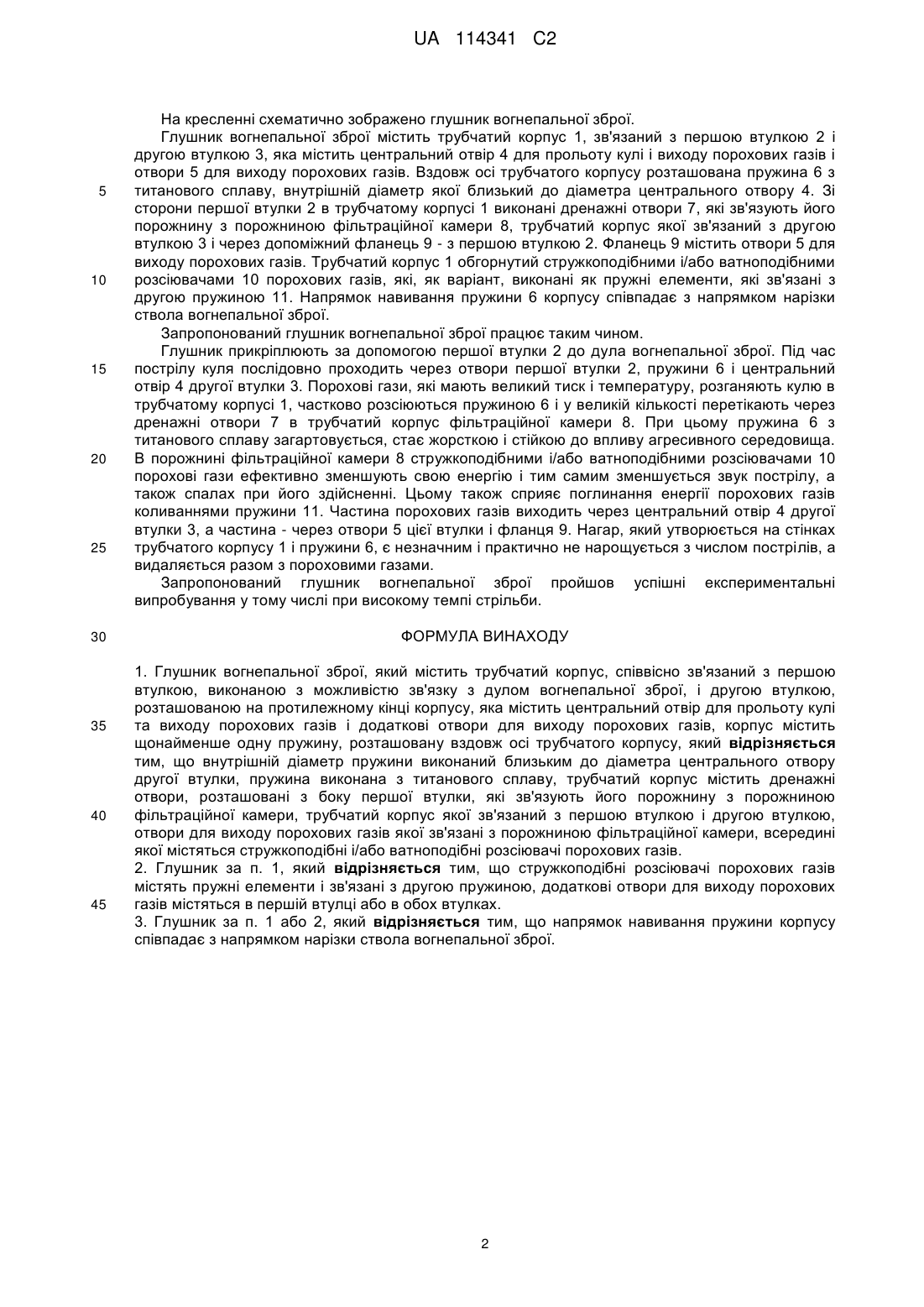

Реферат: Глушник вогнепальної зброї "Ватник" може бути використаним як базова модель для виробництва глушників різного призначення. Містить корпус, співвісно зв'язаний з вхідною і вихідною втулками, які містять додаткові отвори для виходу порохових газів. В корпусі розташована пружина з титанового сплаву, діаметр якої близький до діаметра центрального отвору вихідної втулки. Корпус містить дренажні отвори, розташовані з боку вхідної втулки, які сполучені з фільтраційною камерою, трубчатий корпус якої зв'язаний з обома втулками. Стружкоподібні і/або ватноподібні розсіювачі порохових газів фільтраційної камери містять пружні елементи і зв'язані з другою пружиною. Напрямок навивання пружини корпусу співпадає з напрямком нарізки ствола вогнепальної зброї. Винахід збільшує ефективність розсіювання порохових газів. UA 114341 C2 (12) UA 114341 C2 UA 114341 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі машинобудування і може бути використаний як базова модель для виробництва глушників вогнепальної зброї різного призначення. Відомий глушник вогнепальної зброї (пат. RU № 2094733, F41A 21/30), який містить неметалевий трубчатий корпус, співвісно зв'язаний з першою втулкою, виконаною з можливістю зв'язку з дулом вогнепальної зброї. На протилежному кінці корпусу виконано перетинку у вигляді другої втулки з центральним отвором для прольоту кулі і виходу порохових газів. Корпус містить пружину, розташовану вздовж осі трубчатого корпусу з можливістю зворотнопоступального руху разом з металевими і неметалевими шайбами, встановленими почергово. Збігаються з суттєвими ознаками відомого глушника вогнепальної зброї трубчатий корпус, співвісно зв'язаний з першою втулкою, виконаною з можливістю зв'язку з дулом вогнепальної зброї, і другою втулкою, розташованою на протилежному кінці корпусу. Друга втулка містить центральний отвір для прольоту кулі та виходу порохових газів. Корпус містить пружину, розташовану вздовж осі трубчатого корпусу. Недолік відомого глушника вогнепальної зброї полягає в недостатньому глушінні звуку пострілу через недостатнє розсіювання порохових газів його конструктивними елементами. Відомий глушник вогнепальної зброї (пат. US № 8939057, F41A 21/30), вибраний як найближчий аналог, який містить трубчатий корпус, співвісно зв'язаний з першою втулкою, виконаною з можливістю зв'язку з дулом вогнепальної зброї, і другою втулкою, розташованою на протилежному кінці трубчатого корпусу. Трубчатий корпус містить дві і більше перетинки, які так, як і друга втулка містять центральний отвір для прольоту кулі і виходу порохових газів. Друга втулка містить також додаткові отвори для виходу порохових газів. Об'ємні динамічні камери, утворені перетинками і трубчатим корпусом містять пружні елементи, такі як пружина, розташована вздовж осі трубчатого корпусу. Перетинки і пружини виконані з можливістю здійснювати осьове зміщення в трубчатому корпусі під дією порохових газів. Збігаються з суттєвими ознаками відомого глушника вогнепальної зброї трубчатий корпус, співвісно зв'язаний з першою втулкою, виконаною з можливістю зв'язку з дулом вогнепальної зброї, і другою втулкою, розташованою на протилежному кінці корпусу. Друга втулка містить центральний отвір для прольоту кулі та виходу порохових газів і додаткові отвори для виходу порохових газів, корпус містить щонайменше одну пружину, розташовану вздовж осі трубчатого корпусу. Недолік відомого глушника вогнепальної зброї такий, як у попередньому аналогу. В основу винаходу поставлена задача вдосконалення відомого глушника вогнепальної зброї, в якому шляхом зміни конструкції збільшується ефективність розсіювання порохових газів на оригінально виконаних його конструктивних елементах і глушіння звуку пострілу. В глушнику вогнепальної зброї, який містить трубчатий корпус, співвісно зв'язаний з першою втулкою, виконаною з можливістю зв'язку з дулом вогнепальної зброї, і другою втулкою, розташованою на протилежному кінці корпусу, яка містить центральний отвір для прольоту кулі та виходу порохових газів і додаткові отвори для виходу порохових газів, корпус містить щонайменше одну пружину, розташовану вздовж осі трубчатого корпусу, згідно з винаходом, внутрішній діаметр пружини виконаний близьким до діаметра центрального отвору другої втулки, пружина виконана з титанового сплаву, трубчатий корпус містить дренажні отвори, розташовані з боку першої втулки, які зв'язують його порожнину з порожниною фільтраційної камери, трубчатий корпус якої зв'язаний з першою втулкою і другою втулкою, отвори для виходу порохових газів якої зв'язані з порожниною фільтраційної камери, всередині якої містяться стружкоподібні і/або ватноподібні розсіювачі порохових газів. Крім того, стружкоподібні розсіювачі порохових газів містять пружні елементи і зв'язані з другою пружиною, додаткові отвори для виходу порохових газів містяться в першій втулці або в обох втулках. Крім того, напрямок навивання пружини корпусу співпадає з напрямком нарізки ствола вогнепальної зброї. Сукупність ознак нового глушника вогнепальної зброї забезпечує збільшення глушіння звуку пострілу за рахунок більш розвинених, порівняно з прототипом, каналів проходження порохових газів, які покращують їх розсіяння. Друга складова виконання поставленої задачі - це одночасне зменшення порівняно з прототипом температури порохових газів, а отже їх енергії і сили звуку. Додатковий позитивний ефект дає використання пружних елементів та додаткових отворів для виходу порохових газів, який присутній і в прототипі, але в іншому виконанні. При виході порохових газів з фільтраційної камери в сторону, протилежну від напрямку пострілу, зменшується механічна „віддача" вогнепальної зброї. Крім того, пружина корпусу, навита за напрямком нарізки ствола вогнепальної зброї, сприяє збереженню швидкості обертання кулі, яка вистрелюється. 1 UA 114341 C2 5 10 15 20 25 30 35 40 45 На кресленні схематично зображено глушник вогнепальної зброї. Глушник вогнепальної зброї містить трубчатий корпус 1, зв'язаний з першою втулкою 2 і другою втулкою 3, яка містить центральний отвір 4 для прольоту кулі і виходу порохових газів і отвори 5 для виходу порохових газів. Вздовж осі трубчатого корпусу розташована пружина 6 з титанового сплаву, внутрішній діаметр якої близький до діаметра центрального отвору 4. Зі сторони першої втулки 2 в трубчатому корпусі 1 виконані дренажні отвори 7, які зв'язують його порожнину з порожниною фільтраційної камери 8, трубчатий корпус якої зв'язаний з другою втулкою 3 і через допоміжний фланець 9 - з першою втулкою 2. Фланець 9 містить отвори 5 для виходу порохових газів. Трубчатий корпус 1 обгорнутий стружкоподібними і/або ватноподібними розсіювачами 10 порохових газів, які, як варіант, виконані як пружні елементи, які зв'язані з другою пружиною 11. Напрямок навивання пружини 6 корпусу співпадає з напрямком нарізки ствола вогнепальної зброї. Запропонований глушник вогнепальної зброї працює таким чином. Глушник прикріплюють за допомогою першої втулки 2 до дула вогнепальної зброї. Під час пострілу куля послідовно проходить через отвори першої втулки 2, пружини 6 і центральний отвір 4 другої втулки 3. Порохові гази, які мають великий тиск і температуру, розганяють кулю в трубчатому корпусі 1, частково розсіюються пружиною 6 і у великій кількості перетікають через дренажні отвори 7 в трубчатий корпус фільтраційної камери 8. При цьому пружина 6 з титанового сплаву загартовується, стає жорсткою і стійкою до впливу агресивного середовища. В порожнині фільтраційної камери 8 стружкоподібними і/або ватноподібними розсіювачами 10 порохові гази ефективно зменшують свою енергію і тим самим зменшується звук пострілу, а також спалах при його здійсненні. Цьому також сприяє поглинання енергії порохових газів коливаннями пружини 11. Частина порохових газів виходить через центральний отвір 4 другої втулки 3, а частина - через отвори 5 цієї втулки і фланця 9. Нагар, який утворюється на стінках трубчатого корпусу 1 і пружини 6, є незначним і практично не нарощується з числом пострілів, а видаляється разом з пороховими газами. Запропонований глушник вогнепальної зброї пройшов успішні експериментальні випробування у тому числі при високому темпі стрільби. ФОРМУЛА ВИНАХОДУ 1. Глушник вогнепальної зброї, який містить трубчатий корпус, співвісно зв'язаний з першою втулкою, виконаною з можливістю зв'язку з дулом вогнепальної зброї, і другою втулкою, розташованою на протилежному кінці корпусу, яка містить центральний отвір для прольоту кулі та виходу порохових газів і додаткові отвори для виходу порохових газів, корпус містить щонайменше одну пружину, розташовану вздовж осі трубчатого корпусу, який відрізняється тим, що внутрішній діаметр пружини виконаний близьким до діаметра центрального отвору другої втулки, пружина виконана з титанового сплаву, трубчатий корпус містить дренажні отвори, розташовані з боку першої втулки, які зв'язують його порожнину з порожниною фільтраційної камери, трубчатий корпус якої зв'язаний з першою втулкою і другою втулкою, отвори для виходу порохових газів якої зв'язані з порожниною фільтраційної камери, всередині якої містяться стружкоподібні і/або ватноподібні розсіювачі порохових газів. 2. Глушник за п. 1, який відрізняється тим, що стружкоподібні розсіювачі порохових газів містять пружні елементи і зв'язані з другою пружиною, додаткові отвори для виходу порохових газів містяться в першій втулці або в обох втулках. 3. Глушник за п. 1 або 2, який відрізняється тим, що напрямок навивання пружини корпусу співпадає з напрямком нарізки ствола вогнепальної зброї. 2 UA 114341 C2 Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
