Пристрій для укладання шару будівельної суміші

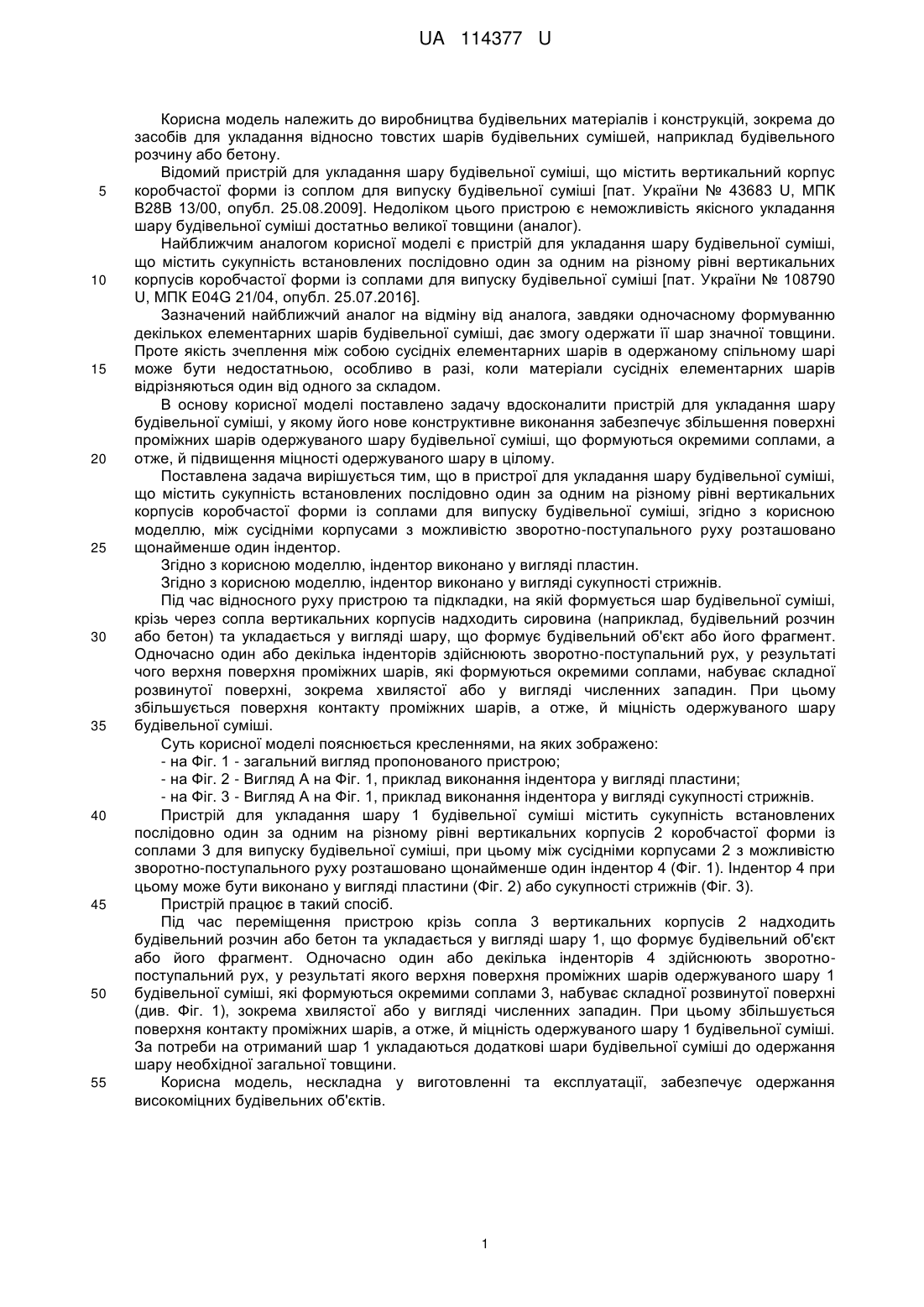

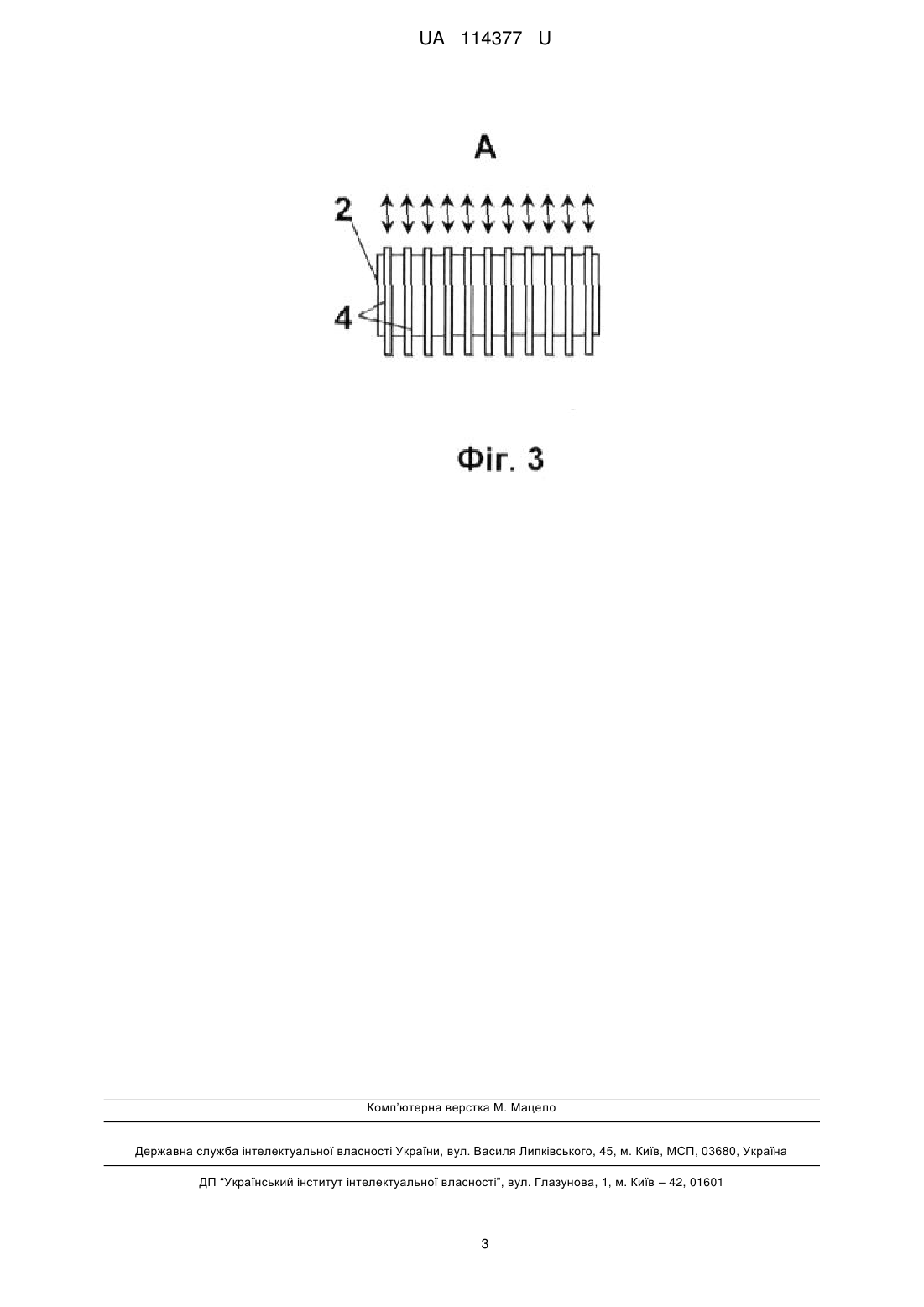

Реферат: UA 114377 U UA 114377 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до виробництва будівельних матеріалів і конструкцій, зокрема до засобів для укладання відносно товстих шарів будівельних сумішей, наприклад будівельного розчину або бетону. Відомий пристрій для укладання шару будівельної суміші, що містить вертикальний корпус коробчастої форми із соплом для випуску будівельної суміші [пат. України № 43683 U, МПК В28В 13/00, опубл. 25.08.2009]. Недоліком цього пристрою є неможливість якісного укладання шару будівельної суміші достатньо великої товщини (аналог). Найближчим аналогом корисної моделі є пристрій для укладання шару будівельної суміші, що містить сукупність встановлених послідовно один за одним на різному рівні вертикальних корпусів коробчастої форми із соплами для випуску будівельної суміші [пат. України № 108790 U, МПК E04G 21/04, опубл. 25.07.2016]. Зазначений найближчий аналог на відміну від аналога, завдяки одночасному формуванню декількох елементарних шарів будівельної суміші, дає змогу одержати її шар значної товщини. Проте якість зчеплення між собою сусідніх елементарних шарів в одержаному спільному шарі може бути недостатньою, особливо в разі, коли матеріали сусідніх елементарних шарів відрізняються один від одного за складом. В основу корисної моделі поставлено задачу вдосконалити пристрій для укладання шару будівельної суміші, у якому його нове конструктивне виконання забезпечує збільшення поверхні проміжних шарів одержуваного шару будівельної суміші, що формуються окремими соплами, а отже, й підвищення міцності одержуваного шару в цілому. Поставлена задача вирішується тим, що в пристрої для укладання шару будівельної суміші, що містить сукупність встановлених послідовно один за одним на різному рівні вертикальних корпусів коробчастої форми із соплами для випуску будівельної суміші, згідно з корисною моделлю, між сусідніми корпусами з можливістю зворотно-поступального руху розташовано щонайменше один індентор. Згідно з корисною моделлю, індентор виконано у вигляді пластин. Згідно з корисною моделлю, індентор виконано у вигляді сукупності стрижнів. Під час відносного руху пристрою та підкладки, на якій формується шар будівельної суміші, крізь через сопла вертикальних корпусів надходить сировина (наприклад, будівельний розчин або бетон) та укладається у вигляді шару, що формує будівельний об'єкт або його фрагмент. Одночасно один або декілька інденторів здійснюють зворотно-поступальний рух, у результаті чого верхня поверхня проміжних шарів, які формуються окремими соплами, набуває складної розвинутої поверхні, зокрема хвилястої або у вигляді численних западин. При цьому збільшується поверхня контакту проміжних шарів, а отже, й міцність одержуваного шару будівельної суміші. Суть корисної моделі пояснюється кресленнями, на яких зображено: - на Фіг. 1 - загальний вигляд пропонованого пристрою; - на Фіг. 2 - Вигляд А на Фіг. 1, приклад виконання індентора у вигляді пластини; - на Фіг. 3 - Вигляд А на Фіг. 1, приклад виконання індентора у вигляді сукупності стрижнів. Пристрій для укладання шару 1 будівельної суміші містить сукупність встановлених послідовно один за одним на різному рівні вертикальних корпусів 2 коробчастої форми із соплами 3 для випуску будівельної суміші, при цьому між сусідніми корпусами 2 з можливістю зворотно-поступального руху розташовано щонайменше один індентор 4 (Фіг. 1). Індентор 4 при цьому може бути виконано у вигляді пластини (Фіг. 2) або сукупності стрижнів (Фіг. 3). Пристрій працює в такий спосіб. Під час переміщення пристрою крізь сопла 3 вертикальних корпусів 2 надходить будівельний розчин або бетон та укладається у вигляді шару 1, що формує будівельний об'єкт або його фрагмент. Одночасно один або декілька інденторів 4 здійснюють зворотнопоступальний рух, у результаті якого верхня поверхня проміжних шарів одержуваного шару 1 будівельної суміші, які формуються окремими соплами 3, набуває складної розвинутої поверхні (див. Фіг. 1), зокрема хвилястої або у вигляді численних западин. При цьому збільшується поверхня контакту проміжних шарів, а отже, й міцність одержуваного шару 1 будівельної суміші. За потреби на отриманий шар 1 укладаються додаткові шари будівельної суміші до одержання шару необхідної загальної товщини. Корисна модель, нескладна у виготовленні та експлуатації, забезпечує одержання високоміцних будівельних об'єктів. 1 UA 114377 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Пристрій для укладання шару будівельної суміші, що містить сукупність встановлених послідовно один за одним на різному рівні вертикальних корпусів коробчастої форми із соплами для випуску будівельної суміші, який відрізняється тим, що між сусідніми корпусами з можливістю зворотно-поступального руху розташовано щонайменше один індентор. 2. Пристрій за п. 1, який відрізняється тим, що індентор виконано у вигляді пластини. 3. Пристрій за п. 1, який відрізняється тим, що індентор виконано у вигляді сукупності стрижнів. 2 UA 114377 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
