Реверсивний шестеренний насос

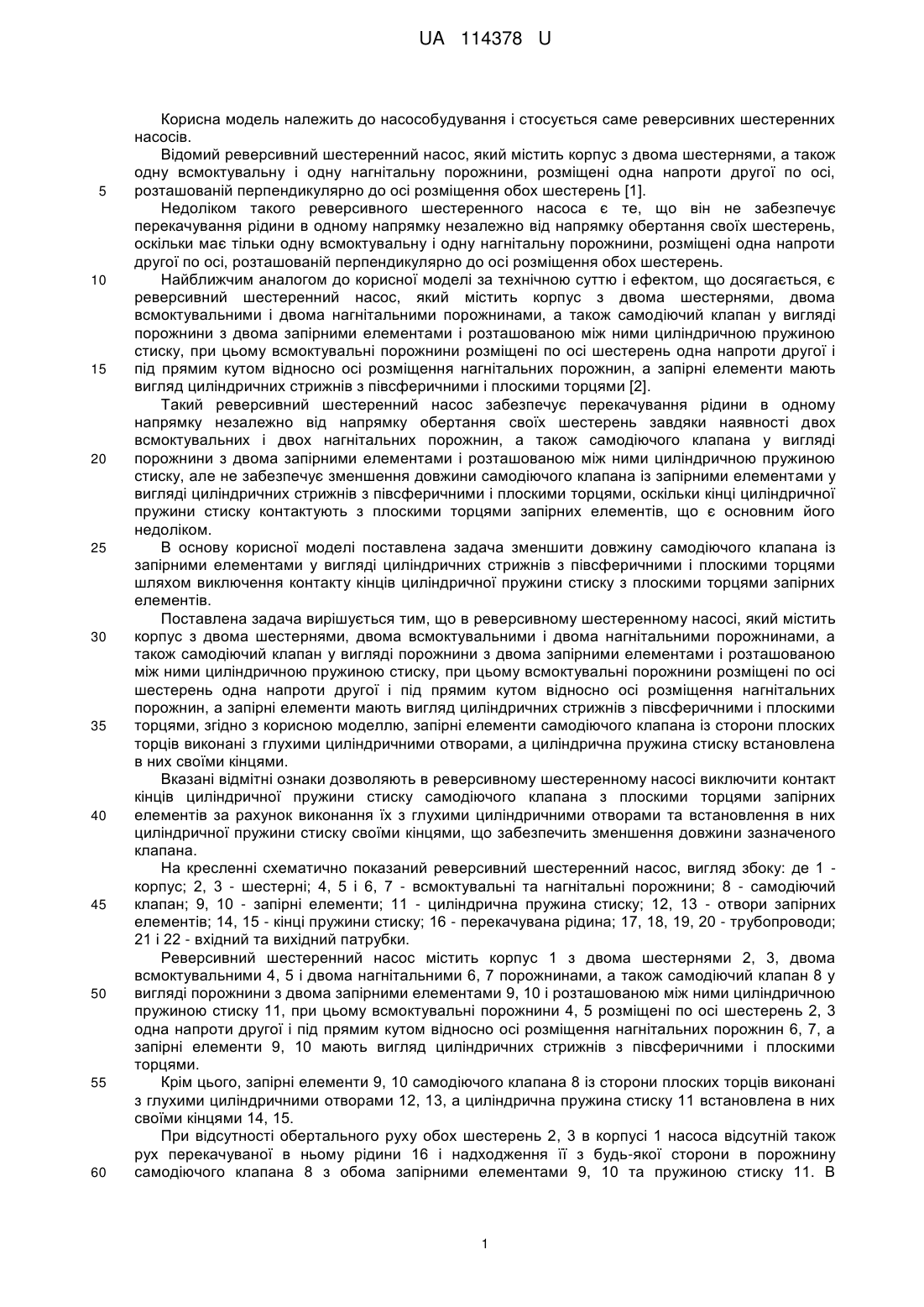

Реферат: UA 114378 U UA 114378 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до насособудування і стосується саме реверсивних шестеренних насосів. Відомий реверсивний шестеренний насос, який містить корпус з двома шестернями, а також одну всмоктувальну і одну нагнітальну порожнини, розміщені одна напроти другої по осі, розташованій перпендикулярно до осі розміщення обох шестерень [1]. Недоліком такого реверсивного шестеренного насоса є те, що він не забезпечує перекачування рідини в одному напрямку незалежно від напрямку обертання своїх шестерень, оскільки має тільки одну всмоктувальну і одну нагнітальну порожнини, розміщені одна напроти другої по осі, розташованій перпендикулярно до осі розміщення обох шестерень. Найближчим аналогом до корисної моделі за технічною суттю і ефектом, що досягається, є реверсивний шестеренний насос, який містить корпус з двома шестернями, двома всмоктувальними і двома нагнітальними порожнинами, а також самодіючий клапан у вигляді порожнини з двома запірними елементами і розташованою між ними циліндричною пружиною стиску, при цьому всмоктувальні порожнини розміщені по осі шестерень одна напроти другої і під прямим кутом відносно осі розміщення нагнітальних порожнин, а запірні елементи мають вигляд циліндричних стрижнів з півсферичними і плоскими торцями [2]. Такий реверсивний шестеренний насос забезпечує перекачування рідини в одному напрямку незалежно від напрямку обертання своїх шестерень завдяки наявності двох всмоктувальних і двох нагнітальних порожнин, а також самодіючого клапана у вигляді порожнини з двома запірними елементами і розташованою між ними циліндричною пружиною стиску, але не забезпечує зменшення довжини самодіючого клапана із запірними елементами у вигляді циліндричних стрижнів з півсферичними і плоскими торцями, оскільки кінці циліндричної пружини стиску контактують з плоскими торцями запірних елементів, що є основним його недоліком. В основу корисної моделі поставлена задача зменшити довжину самодіючого клапана із запірними елементами у вигляді циліндричних стрижнів з півсферичними і плоскими торцями шляхом виключення контакту кінців циліндричної пружини стиску з плоскими торцями запірних елементів. Поставлена задача вирішується тим, що в реверсивному шестеренному насосі, який містить корпус з двома шестернями, двома всмоктувальними і двома нагнітальними порожнинами, а також самодіючий клапан у вигляді порожнини з двома запірними елементами і розташованою між ними циліндричною пружиною стиску, при цьому всмоктувальні порожнини розміщені по осі шестерень одна напроти другої і під прямим кутом відносно осі розміщення нагнітальних порожнин, а запірні елементи мають вигляд циліндричних стрижнів з півсферичними і плоскими торцями, згідно з корисною моделлю, запірні елементи самодіючого клапана із сторони плоских торців виконані з глухими циліндричними отворами, а циліндрична пружина стиску встановлена в них своїми кінцями. Вказані відмітні ознаки дозволяють в реверсивному шестеренному насосі виключити контакт кінців циліндричної пружини стиску самодіючого клапана з плоскими торцями запірних елементів за рахунок виконання їх з глухими циліндричними отворами та встановлення в них циліндричної пружини стиску своїми кінцями, що забезпечить зменшення довжини зазначеного клапана. На кресленні схематично показаний реверсивний шестеренний насос, вигляд збоку: де 1 корпус; 2, 3 - шестерні; 4, 5 і 6, 7 - всмоктувальні та нагнітальні порожнини; 8 - самодіючий клапан; 9, 10 - запірні елементи; 11 - циліндрична пружина стиску; 12, 13 - отвори запірних елементів; 14, 15 - кінці пружини стиску; 16 - перекачувана рідина; 17, 18, 19, 20 - трубопроводи; 21 і 22 - вхідний та вихідний патрубки. Реверсивний шестеренний насос містить корпус 1 з двома шестернями 2, 3, двома всмоктувальними 4, 5 і двома нагнітальними 6, 7 порожнинами, а також самодіючий клапан 8 у вигляді порожнини з двома запірними елементами 9, 10 і розташованою між ними циліндричною пружиною стиску 11, при цьому всмоктувальні порожнини 4, 5 розміщені по осі шестерень 2, 3 одна напроти другої і під прямим кутом відносно осі розміщення нагнітальних порожнин 6, 7, а запірні елементи 9, 10 мають вигляд циліндричних стрижнів з півсферичними і плоскими торцями. Крім цього, запірні елементи 9, 10 самодіючого клапана 8 із сторони плоских торців виконані з глухими циліндричними отворами 12, 13, а циліндрична пружина стиску 11 встановлена в них своїми кінцями 14, 15. При відсутності обертального руху обох шестерень 2, 3 в корпусі 1 насоса відсутній також рух перекачуваної в ньому рідини 16 і надходження її з будь-якої сторони в порожнину самодіючого клапана 8 з обома запірними елементами 9, 10 та пружиною стиску 11. В 1 UA 114378 U 5 10 15 20 25 30 35 40 результаті відбувається дія зазначеної пружини стиску 11 в сторони розміщення обох запірних елементів 9, 10 та одночасне закривання ними отворів трубопроводів 17, 18, з'єднаних з нагнітальними порожнинами 6, 7 корпусу 1. При обертальному русі ведучої шестірні 2 по годинниковій стрілці і веденої шестірні 3 проти годинникової стрілки перекачувана в насосі рідина 16 надходить в корпус 1 через обидві його всмоктувальні порожнини 4, 5, які трубопроводами 19, 20 з'єднані з вхідним патрубком 21. Всмоктана в корпус 1 насоса рідина 16 перекачується в одну його нагнітальну порожнину 6 і по трубопроводу 17 надходить в порожнину самодіючого клапана 8 з її запірними елементами 9, 10 та пружиною стиску 11. Одночасне надходження рідини 16 в порожнину вказаного самодіючого клапана 8 з цієї сторони визиває створення тиску на один запірний елемент 9, який при здійсненні подовжнього переміщення в порожнині самодіючого клапана 8 діє на пружину стиску 11, а вона - на другий запірний елемент 10. При цих умовах запірний елемент 10 забезпечує надійне закривання отвору в трубопровід 18, з'єднаний з нагнітальною порожниною 7 корпусу 1, а також надходження перекачуваної рідини 16 у вихідний патрубок 22. При обертальному русі ведучої 2 і веденої 3 шестерень в зворотному до цього напрямку перекачувана в насосі рідина 16 також спочатку надходить в корпус 1 через всмоктувальні порожнини 4, 5, з'єднані трубопроводами 19, 20 з вхідним патрубком 21. Тільки після цього всмоктана в корпус 1 насоса рідина 16 перекачується вже в другу його нагнітальну порожнину 7 і по трубопроводу 18 знову надходить в порожнину самодіючого клапана 8 з її запірними елементами 9, 10 та пружиною стиску 11. Одночасне надходження рідини 16 в порожнину вказаного самодіючого клапана 8 з цієї сторони викликає створення тиску вже на запірний елемент 10, який при здійсненні подовжнього переміщення в порожнині самодіючого клапана 8 діє на пружину стиску 11, а вона - на запірний елемент 9. При цих умовах запірний елемент 9 забезпечує надійне закривання отвору в з'єднаний з нагнітальною порожниною 6 трубопровід 17 та знову надходження рідини 16 у вихідний патрубок 22. Після припинення обертального руху шестерень 2, 3 в корпусі 1 насоса зупиняється перекачування в ньому рідини 16 і припиняється її надходження в порожнину самодіючого клапана 8 з обома запірними елементами 9, 10 та пружиною стиску 11. При цих умовах відбувається дія зазначеної пружини стиску 11 в сторони розміщення обох запірних елементів 9, 10 та одночасне закривання ними отворів трубопроводів 17, 18, з'єднаних з нагнітальними порожнинами 6, 7 корпусу 1. Удосконалення реверсивного шестеренного насоса виключає контакт кінців циліндричної пружини стиску самодіючого клапана з плоскими торцями запірних елементів та забезпечить зменшення довжини зазначеного клапана. Джерела інформації: 1. Юдин Е.М. Шестеренчатые насосы. - М.: Машиностроение, 1964. - С. 8, рис. 2. 2. Патент України на корисну модель № 105213, МПК F04С 2/04; F04С 2/08; F 04 С 15/00. Реверсивний шестеренний насос / Ю.М. Гузенко; Національний технічний університет України "Київський політехнічний інститут"; опубл. 10.03.2016. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Реверсивний шестеренний насос, що містить корпус з двома шестернями, двома всмоктувальними і двома нагнітальними порожнинами, а також самодіючий клапан у вигляді порожнини з двома запірними елементами і розташованою між ними циліндричною пружиною стиску, при цьому всмоктувальні порожнини розміщені по осі шестерень одна напроти другої і під прямим кутом відносно осі розміщення нагнітальних порожнин, а запірні елементи мають вигляд циліндричних стрижнів з півсферичними і плоскими торцями, який відрізняється тим, що запірні елементи самодіючого клапана із сторони плоских торців виконано з глухими циліндричними отворами, а циліндрична пружина стиску встановлена в них своїми кінцями. 2 UA 114378 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
