Спосіб визначення внутрішніх дефектів у стінах приміщень
Номер патенту: 114388
Опубліковано: 10.03.2017
Автори: Громико Ігор Олексійович, Кузнєцов Родіон Євгенович, Кузнєцов Олександр Олександрович
Формула / Реферат

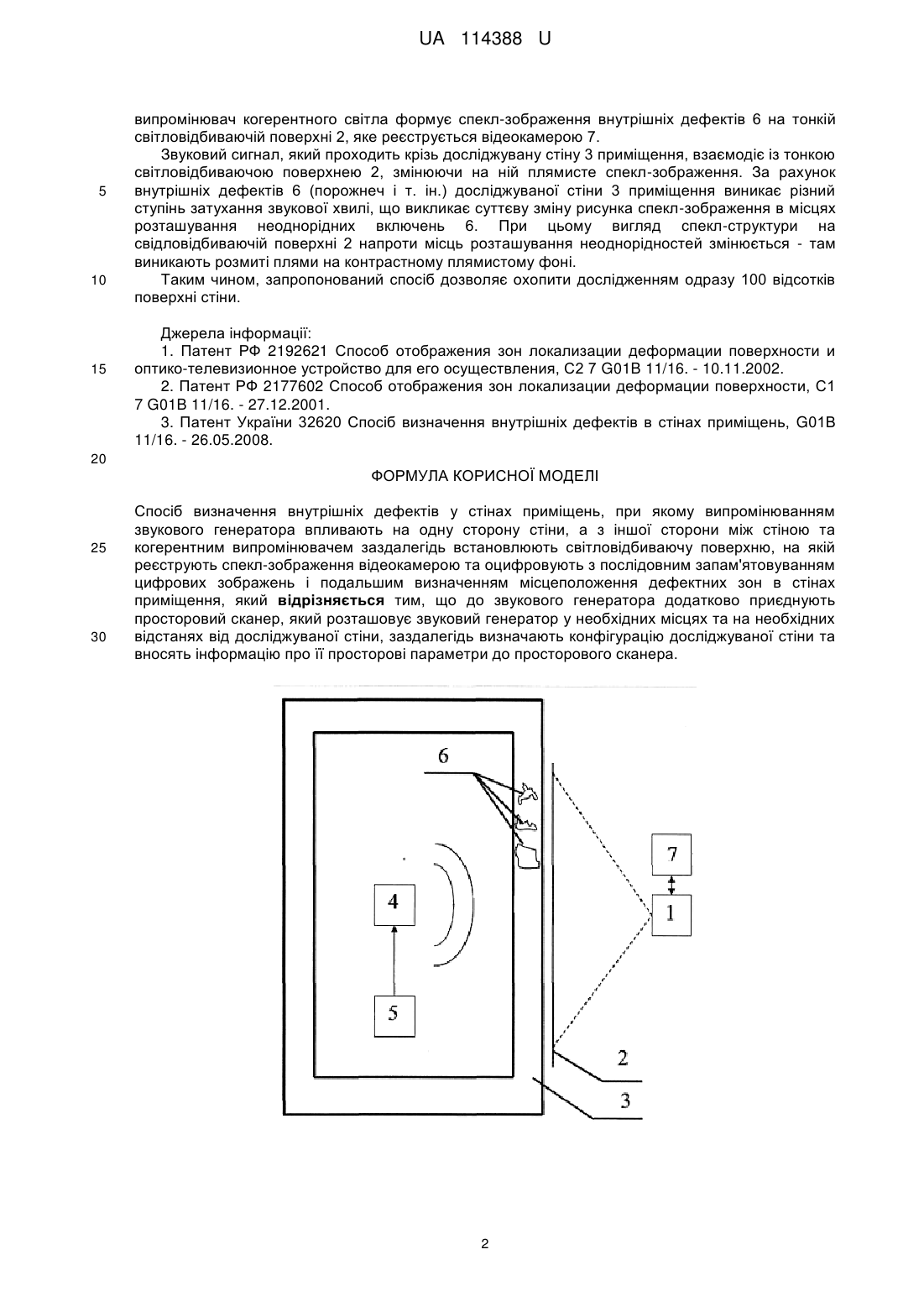

Спосіб визначення внутрішніх дефектів у стінах приміщень, при якому випромінюванням звукового генератора впливають на одну сторону стіни, а з іншої сторони між стіною та когерентним випромінювачем заздалегідь встановлюють світловідбиваючу поверхню, на якій реєструють спекл-зображення відеокамерою та оцифровують з послідовним запам'ятовуванням цифрових зображень і подальшим визначенням місцеположення дефектних зон в стінах приміщення, який відрізняється тим, що до звукового генератора додатково приєднують просторовий сканер, який розташовує звуковий генератор у необхідних місцях та на необхідних відстанях від досліджуваної стіни, заздалегідь визначають конфігурацію досліджуваної стіни та вносять інформацію про її просторові параметри до просторового сканера.
Текст

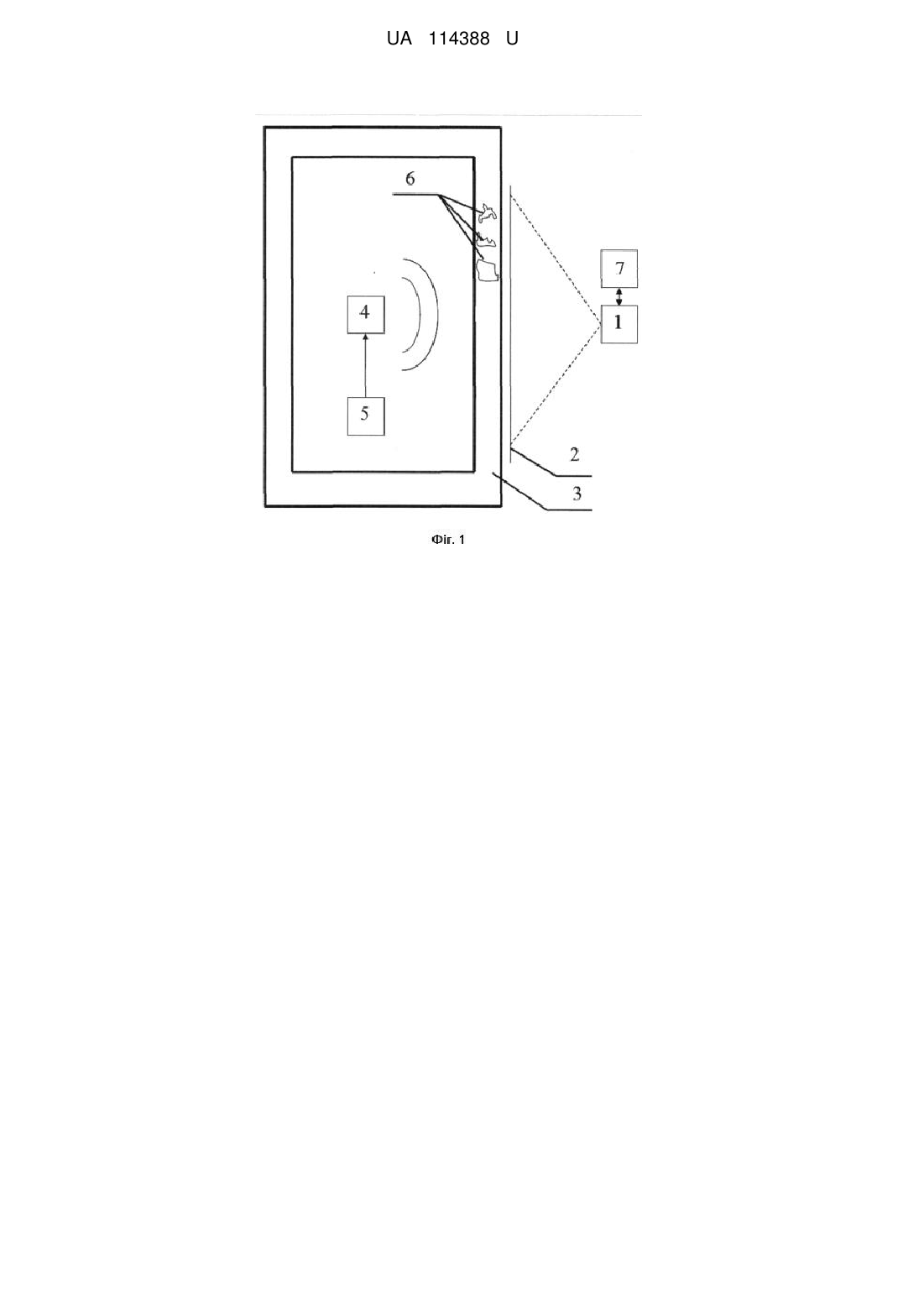

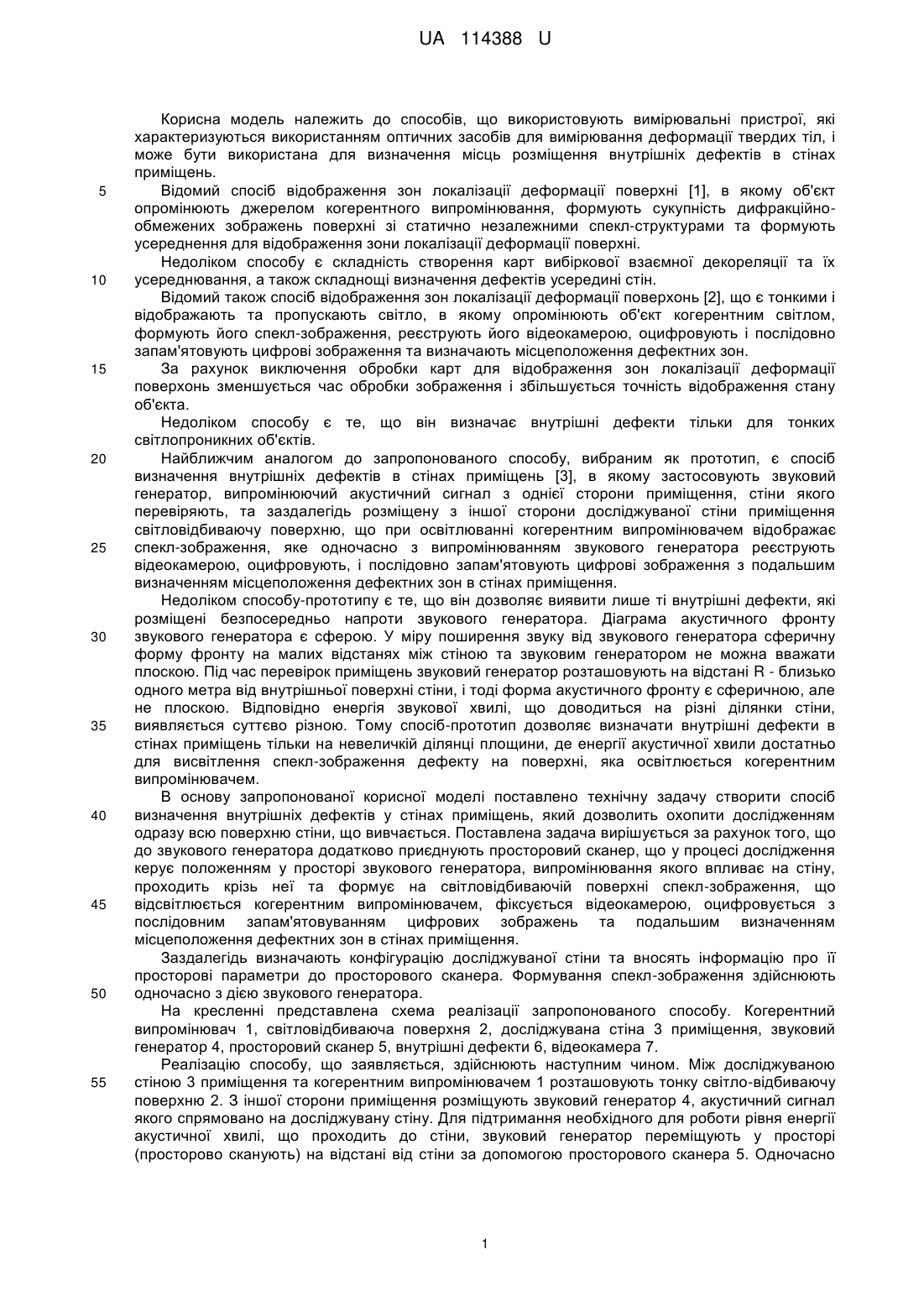

Реферат: Спосіб визначення внутрішніх дефектів у стінах приміщень, при якому випромінюванням звукового генератора впливають на одну сторону стіни, а з іншої сторони між стіною та когерентним випромінювачем заздалегідь встановлюють світловідбиваючу поверхню, на якій реєструють спекл-зображення відеокамерою та оцифровують з послідовним запам'ятовуванням цифрових зображень і подальшим визначенням місцеположення дефектних зон в стінах приміщення. До звукового генератора додатково приєднують просторовий сканер, який розташовує звуковий генератор у необхідних місцях та на необхідних відстанях від досліджуваної стіни. Заздалегідь визначають конфігурацію досліджуваної стіни та вносять інформацію про її просторові параметри до просторового сканера. UA 114388 U (54) СПОСІБ ВИЗНАЧЕННЯ ВНУТРІШНІХ ДЕФЕКТІВ У СТІНАХ ПРИМІЩЕНЬ UA 114388 U UA 114388 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способів, що використовують вимірювальні пристрої, які характеризуються використанням оптичних засобів для вимірювання деформації твердих тіл, і може бути використана для визначення місць розміщення внутрішніх дефектів в стінах приміщень. Відомий спосіб відображення зон локалізації деформації поверхні [1], в якому об'єкт опромінюють джерелом когерентного випромінювання, формують сукупність дифракційнообмежених зображень поверхні зі статично незалежними спекл-структурами та формують усереднення для відображення зони локалізації деформації поверхні. Недоліком способу є складність створення карт вибіркової взаємної декореляції та їх усереднювання, а також складнощі визначення дефектів усередині стін. Відомий також спосіб відображення зон локалізації деформації поверхонь [2], що є тонкими і відображають та пропускають світло, в якому опромінюють об'єкт когерентним світлом, формують його спекл-зображення, реєструють його відеокамерою, оцифровують і послідовно запам'ятовують цифрові зображення та визначають місцеположення дефектних зон. За рахунок виключення обробки карт для відображення зон локалізації деформації поверхонь зменшується час обробки зображення і збільшується точність відображення стану об'єкта. Недоліком способу є те, що він визначає внутрішні дефекти тільки для тонких світлопроникних об'єктів. Найближчим аналогом до запропонованого способу, вибраним як прототип, є спосіб визначення внутрішніх дефектів в стінах приміщень [3], в якому застосовують звуковий генератор, випромінюючий акустичний сигнал з однієї сторони приміщення, стіни якого перевіряють, та заздалегідь розміщену з іншої сторони досліджуваної стіни приміщення світловідбиваючу поверхню, що при освітлюванні когерентним випромінювачем відображає спекл-зображення, яке одночасно з випромінюванням звукового генератора реєструють відеокамерою, оцифровують, і послідовно запам'ятовують цифрові зображення з подальшим визначенням місцеположення дефектних зон в стінах приміщення. Недоліком способу-прототипу є те, що він дозволяє виявити лише ті внутрішні дефекти, які розміщені безпосередньо напроти звукового генератора. Діаграма акустичного фронту звукового генератора є сферою. У міру поширення звуку від звукового генератора сферичну форму фронту на малих відстанях між стіною та звуковим генератором не можна вважати плоскою. Під час перевірок приміщень звуковий генератор розташовують на відстані R - близько одного метра від внутрішньої поверхні стіни, і тоді форма акустичного фронту є сферичною, але не плоскою. Відповідно енергія звукової хвилі, що доводиться на різні ділянки стіни, виявляється суттєво різною. Тому спосіб-прототип дозволяє визначати внутрішні дефекти в стінах приміщень тільки на невеличкій ділянці площини, де енергії акустичної хвили достатньо для висвітлення спекл-зображення дефекту на поверхні, яка освітлюється когерентним випромінювачем. В основу запропонованої корисної моделі поставлено технічну задачу створити спосіб визначення внутрішніх дефектів у стінах приміщень, який дозволить охопити дослідженням одразу всю поверхню стіни, що вивчається. Поставлена задача вирішується за рахунок того, що до звукового генератора додатково приєднують просторовий сканер, що у процесі дослідження керує положенням у просторі звукового генератора, випромінювання якого впливає на стіну, проходить крізь неї та формує на світловідбиваючій поверхні спекл-зображення, що відсвітлюється когерентним випромінювачем, фіксується відеокамерою, оцифровується з послідовним запам'ятовуваннямцифрових зображень та подальшим визначенням місцеположення дефектних зон в стінах приміщення. Заздалегідь визначають конфігурацію досліджуваної стіни та вносять інформацію про її просторові параметри до просторового сканера. Формування спекл-зображення здійснюють одночасно з дією звукового генератора. На кресленні представлена схема реалізації запропонованого способу. Когерентний випромінювач 1, світловідбиваюча поверхня 2, досліджувана стіна 3 приміщення, звуковий генератор 4, просторовий сканер 5, внутрішні дефекти 6, відеокамера 7. Реалізацію способу, що заявляється, здійснюють наступним чином. Між досліджуваною стіною 3 приміщення та когерентним випромінювачем 1 розташовують тонку світло-відбиваючу поверхню 2. З іншої сторони приміщення розміщують звуковий генератор 4, акустичний сигнал якого спрямовано на досліджувану стіну. Для підтримання необхідного для роботи рівня енергії акустичної хвилі, що проходить до стіни, звуковий генератор переміщують у просторі (просторово сканують) на відстані від стіни за допомогою просторового сканера 5. Одночасно 1 UA 114388 U 5 10 15 випромінювач когерентного світла формує спекл-зображення внутрішніх дефектів 6 на тонкій світловідбиваючій поверхні 2, яке реєструється відеокамерою 7. Звуковий сигнал, який проходить крізь досліджувану стіну 3 приміщення, взаємодіє із тонкою світловідбиваючою поверхнею 2, змінюючи на ній плямисте спекл-зображення. За рахунок внутрішніх дефектів 6 (порожнеч і т. ін.) досліджуваної стіни 3 приміщення виникає різний ступінь затухання звукової хвилі, що викликає суттєву зміну рисунка спекл-зображення в місцях розташування неоднорідних включень 6. При цьому вигляд спекл-структури на свідловідбиваючій поверхні 2 напроти місць розташування неоднорідностей змінюється - там виникають розмиті плями на контрастному плямистому фоні. Таким чином, запропонований спосіб дозволяє охопити дослідженням одразу 100 відсотків поверхні стіни. Джерела інформації: 1. Патент РФ 2192621 Способ отображения зон локализации деформации поверхности и оптико-телевизионное устройство для его осуществления, С2 7 G01B 11/16. - 10.11.2002. 2. Патент РФ 2177602 Способ отображения зон локализации деформации поверхности, С1 7 G01B 11/16. - 27.12.2001. 3. Патент України 32620 Спосіб визначення внутрішніх дефектів в стінах приміщень, G01В 11/16. - 26.05.2008. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Спосіб визначення внутрішніх дефектів у стінах приміщень, при якому випромінюванням звукового генератора впливають на одну сторону стіни, а з іншої сторони між стіною та когерентним випромінювачем заздалегідь встановлюють світловідбиваючу поверхню, на якій реєструють спекл-зображення відеокамерою та оцифровують з послідовним запам'ятовуванням цифрових зображень і подальшим визначенням місцеположення дефектних зон в стінах приміщення, який відрізняється тим, що до звукового генератора додатково приєднують просторовий сканер, який розташовує звуковий генератор у необхідних місцях та на необхідних відстанях від досліджуваної стіни, заздалегідь визначають конфігурацію досліджуваної стіни та вносять інформацію про її просторові параметри до просторового сканера. 2 UA 114388 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
МПК / Мітки
МПК: G01B 11/16
Мітки: внутрішніх, спосіб, приміщень, стінах, визначення, дефектів
