Спосіб пошарового моделювання вогнепальних поранень м’яких тканин

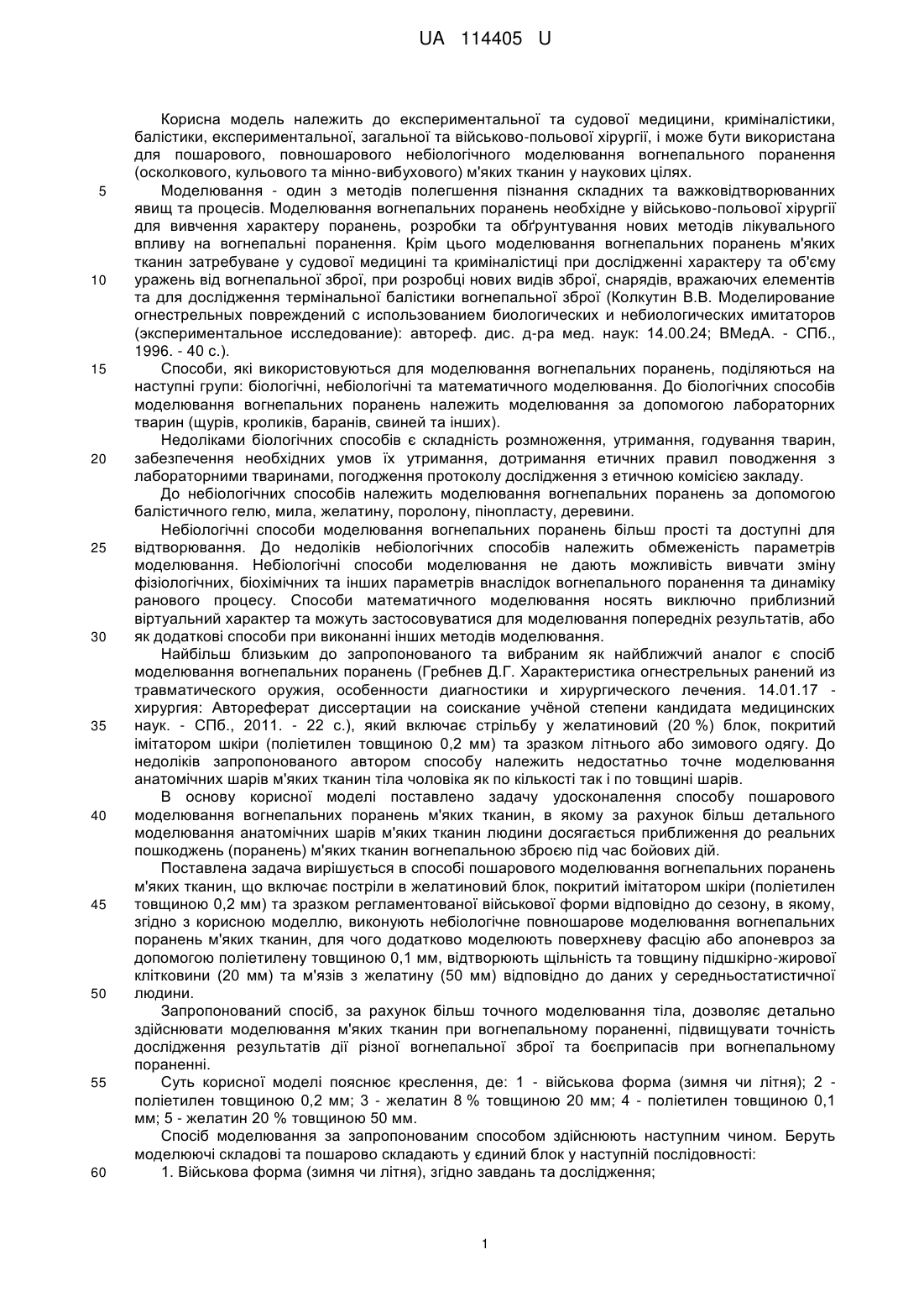

Реферат: Спосіб пошарового моделювання вогнепальних поранень м'яких тканин виконують пошарово, він включає постріли в желатиновий блок, покритий імітатором шкіри (поліетилен товщиною 0,2 мм) та зразком наявної військової регламентованої форми згідно сезону. При цьому додатково відтворюють щільність та товщину підшкірно-жирової клітковини з желатину 8 % (20 мм), поверхневу фасцію або апоневроз за допомогою поліетилену товщиною 0,1 мм та відтворюють щільність і товщину м'язів з желатину 20 % (50 мм) відповідно до даних у середньостатистичної людини. UA 114405 U (12) UA 114405 U UA 114405 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до експериментальної та судової медицини, криміналістики, балістики, експериментальної, загальної та військово-польової хірургії, і може бути використана для пошарового, повношарового небіологічного моделювання вогнепального поранення (осколкового, кульового та мінно-вибухового) м'яких тканин у наукових цілях. Моделювання - один з методів полегшення пізнання складних та важковідтворюванних явищ та процесів. Моделювання вогнепальних поранень необхідне у військово-польової хірургії для вивчення характеру поранень, розробки та обґрунтування нових методів лікувального впливу на вогнепальні поранення. Крім цього моделювання вогнепальних поранень м'яких тканин затребуване у судової медицині та криміналістиці при дослідженні характеру та об'єму уражень від вогнепальної зброї, при розробці нових видів зброї, снарядів, вражаючих елементів та для дослідження термінальної балістики вогнепальної зброї (Колкутин В.В. Моделирование огнестрельных повреждений с использованием биологических и небиологических имитаторов (экспериментальное исследование): автореф. дис. д-ра мед. наук: 14.00.24; ВМедА. - СПб., 1996. - 40 с.). Способи, які використовуються для моделювання вогнепальних поранень, поділяються на наступні групи: біологічні, небіологічні та математичного моделювання. До біологічних способів моделювання вогнепальних поранень належить моделювання за допомогою лабораторних тварин (щурів, кроликів, баранів, свиней та інших). Недоліками біологічних способів є складність розмноження, утримання, годування тварин, забезпечення необхідних умов їх утримання, дотримання етичних правил поводження з лабораторними тваринами, погодження протоколу дослідження з етичною комісією закладу. До небіологічних способів належить моделювання вогнепальних поранень за допомогою балістичного гелю, мила, желатину, поролону, пінопласту, деревини. Небіологічні способи моделювання вогнепальних поранень більш прості та доступні для відтворювання. До недоліків небіологічних способів належить обмеженість параметрів моделювання. Небіологічні способи моделювання не дають можливість вивчати зміну фізіологічних, біохімічних та інших параметрів внаслідок вогнепального поранення та динаміку ранового процесу. Способи математичного моделювання носять виключно приблизний віртуальний характер та можуть застосовуватися для моделювання попередніх результатів, або як додаткові способи при виконанні інших методів моделювання. Найбільш близьким до запропонованого та вибраним як найближчий аналог є спосіб моделювання вогнепальних поранень (Гребнев Д.Г. Характеристика огнестрельных ранений из травматического оружия, особенности диагностики и хирургического лечения. 14.01.17 хирургия: Автореферат диссертации на соискание учёной степени кандидата медицинских наук. - СПб., 2011. - 22 с.), який включає стрільбу у желатиновий (20 %) блок, покритий імітатором шкіри (поліетилен товщиною 0,2 мм) та зразком літнього або зимового одягу. До недоліків запропонованого автором способу належить недостатньо точне моделювання анатомічних шарів м'яких тканин тіла чоловіка як по кількості так і по товщині шарів. В основу корисної моделі поставлено задачу удосконалення способу пошарового моделювання вогнепальних поранень м'яких тканин, в якому за рахунок більш детального моделювання анатомічних шарів м'яких тканин людини досягається приближення до реальних пошкоджень (поранень) м'яких тканин вогнепальною зброєю під час бойових дій. Поставлена задача вирішується в способі пошарового моделювання вогнепальних поранень м'яких тканин, що включає постріли в желатиновий блок, покритий імітатором шкіри (поліетилен товщиною 0,2 мм) та зразком регламентованої військової форми відповідно до сезону, в якому, згідно з корисною моделлю, виконують небіологічне повношарове моделювання вогнепальних поранень м'яких тканин, для чого додатково моделюють поверхневу фасцію або апоневроз за допомогою поліетилену товщиною 0,1 мм, відтворюють щільність та товщину підшкірно-жирової клітковини (20 мм) та м'язів з желатину (50 мм) відповідно до даних у середньостатистичної людини. Запропонований спосіб, за рахунок більш точного моделювання тіла, дозволяє детально здійснювати моделювання м'яких тканин при вогнепальному пораненні, підвищувати точність дослідження результатів дії різної вогнепальної зброї та боєприпасів при вогнепальному пораненні. Суть корисної моделі пояснює креслення, де: 1 - військова форма (зимня чи літня); 2 поліетилен товщиною 0,2 мм; 3 - желатин 8 % товщиною 20 мм; 4 - поліетилен товщиною 0,1 мм; 5 - желатин 20 % товщиною 50 мм. Спосіб моделювання за запропонованим способом здійснюють наступним чином. Беруть моделюючі складові та пошарово складають у єдиний блок у наступній послідовності: 1. Військова форма (зимня чи літня), згідно завдань та дослідження; 1 UA 114405 U 5 10 15 20 25 30 35 40 45 50 55 2. Імітатор шкіри чоловіка - поліетилен товщиною 0,2 мм; 3. Імітатор підшкірно-жирової клітковини - желатин 8 % товщиною 20 мм; 4. Імітатор поверхневої фасції чоловіка або апоневрозу - поліетилен товщиною 0,1 мм; 5. Імітатор м'язів - желатин 20 % товщиною 50 мм. Після цього модель всю щільно з'єднують по краям за допомогою липкої стрічки (скотч), резинових джгутів або іншим підручним способом. Даний спосіб небіологічного моделювання відтворює основні фізичні та анатомічні параметри живих м'яких тканин чоловіка. Згідно з отриманими науковими даними (Ирвинг П. Герман. Физика организма человека / Перевод с англ. А. Мелькумянц, С. Ревенко. - М.: 3 "Интеллект", 2011. - 992 с.) щільність підшкірної клітковини людини дорівнює 920-960 кг/м , а 3 м'язів 1040-1100 кг/м , відповідно до цих даних готується желатин для моделювання підшкірно3 жирової клітковини з концентрацією 8 %, щільність його дорівнює 960 кг/м , а для моделювання 3 м'язів - желатин з концентрацією 20 %, щільність його дорівнює 1050 кг/м , що відповідає щільності підшкірної клітковини та м'язів людини (Аймесон А. Пищевые загустители, стабилизаторы, гелеобразователи / Перевод с англ. д-ра хим. наук С.В. Макарова. - СПб.: ИД "Профессия", 2012. - 408 с.). Моделювання щільності, товщини та кількості шарів у сукупності моделює максимально приближені умови при проходженні куль, осколків та їх фрагментів через м'які тканини організму людини. Як варіант, для способу небіологічного пошарового моделювання вогнепальних поранень м'яких тканин було застосоване використання замість желатину відповідних по товщині та 3 щільності шарів полістиролу марки ПСМ-115, щільність 1050 кг/м , для моделювання підшкірної клітковини та м'язів. Але полістирол ПСМ-115 має високі показники твердості та в'язкості, які у 4 рази перевищують показники м'язів. Це зменшує об'єм ураження та впливає на достовірність моделювання. Таке моделювання можливо застосувати при порівнянні пробивної та вражаючої дії зброї та боєприпасів між собою. Як інший варіант, було виконане моделювання за допомогою полістирольного пінопласту ПС-1-600, показники твердості та в'язкості є 3 порівнянними з параметрами м'язів, але щільність 600 кг/см , що менше щільності підшкірножирової клітковини та м'язів. З переваг такого моделювання необхідно відмітити відсутність терміну зберігання таких моделей, та можливість виконання моделювання при високих температурах повітря навколишнього середовища (температура початку термодеструкції полістиролу дорівнює 105 °C, температура плавлення 10 % - желатину 35 °C). Спосіб надає можливість більш точно досліджувати транслокацію, транспозицію та обсяг пошкодження шарів м'яких тканин, затягування фрагментів одежі у рановий канал при вогнепальних пораненнях, дає більш наближену до реального картину, яка спостерігається при вогнепальних пораненнях м'яких тканин. Спосіб дозволяє моделювати кульові, осколкові та мінно-вибухові вогнепальні поранення м'яких тканин, визначати пробивну та проникаючу дію зброї та боєприпасів, дозволяє досліджувати термінальну балістику різних боєприпасів. Обмеження способу: в зв'язку з належністю до небіологічних способів моделювання вогнепальних поранень спосіб має обмеження використання та не дозволяє проводити дослідження ран та ранового процесу при вогнепальних пораненнях. Спосіб є доступним для відтворення при моделюванні вогнепальних поранень м'яких тканин, може застосуватися для попередньої пристрілки стрілецької та вибухової вогнепальної зброї. Спосіб, що заявляється, був апробований у спеціалізованому сертифікованому стрілецькому тирі ТОВ "Латек" (м. Харків, вул. Динамівська, 3), при моделюванні кульових і осколкових вогнепальних поранень, та на спеціалізованому підривному майданчику МНС України (с. Руська Лозова, Дергачівського району, Харківської області), при моделюванні міновибухових поранень. Категорично не припустиме використання способу моделювання поза межами спеціальних полігонів, тирів, майданчиків, без погодження з відповідними структурами МВС України. При проведенні стрілецьких та вибухових експериментів необхідно строго дотримуватись регламентованих закладів безпеки. Отримані позитивні результати, доступність та зручність виконання пошарового, повношарового моделювання вогнепальних поранень дає підстави рекомендувати цей спосіб для впровадження у наукову, медичну та криміналістичну практику. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Спосіб пошарового моделювання вогнепальних поранень м'яких тканин, який виконують пошарово, що включає постріли в желатиновий блок, покритий імітатором шкіри (поліетилен 2 UA 114405 U 5 товщиною 0,2 мм) та зразком наявної військової регламентованої форми згідно сезону, який відрізняється тим, що здійснюють небіологічне повношарове моделювання вогнепальних поранень м'яких тканин, для чого додатково відтворюють щільність та товщину підшкірножирової клітковини з желатину 8 % (20 мм), поверхневу фасцію або апоневроз за допомогою поліетилену товщиною 0,1 мм та відтворюють щільність і товщину м'язів з желатину 20 % (50 мм) відповідно до даних у середньостатистичної людини. Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
