Система відтавання холодильної вітрини торговельного холодильного обладнання

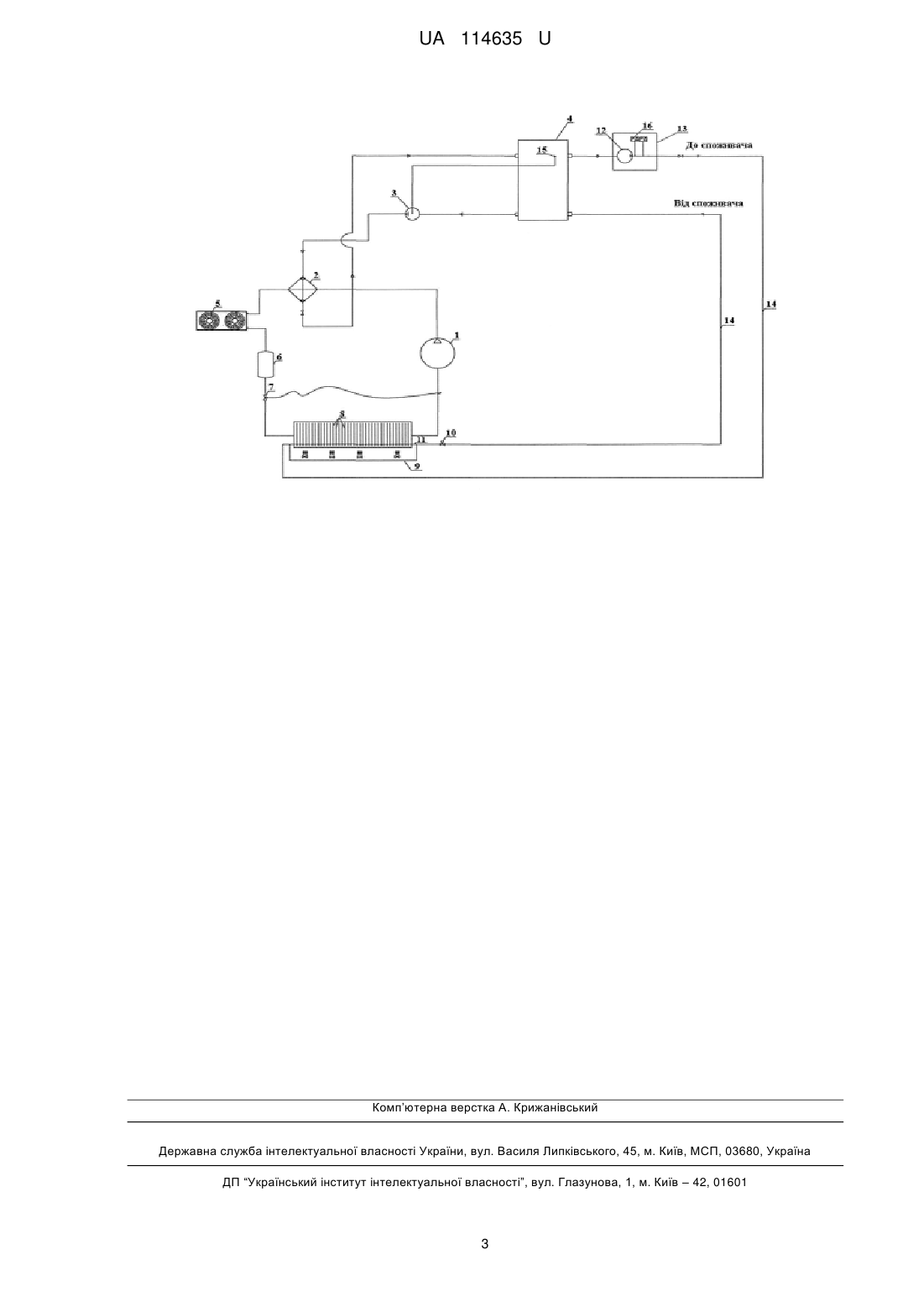

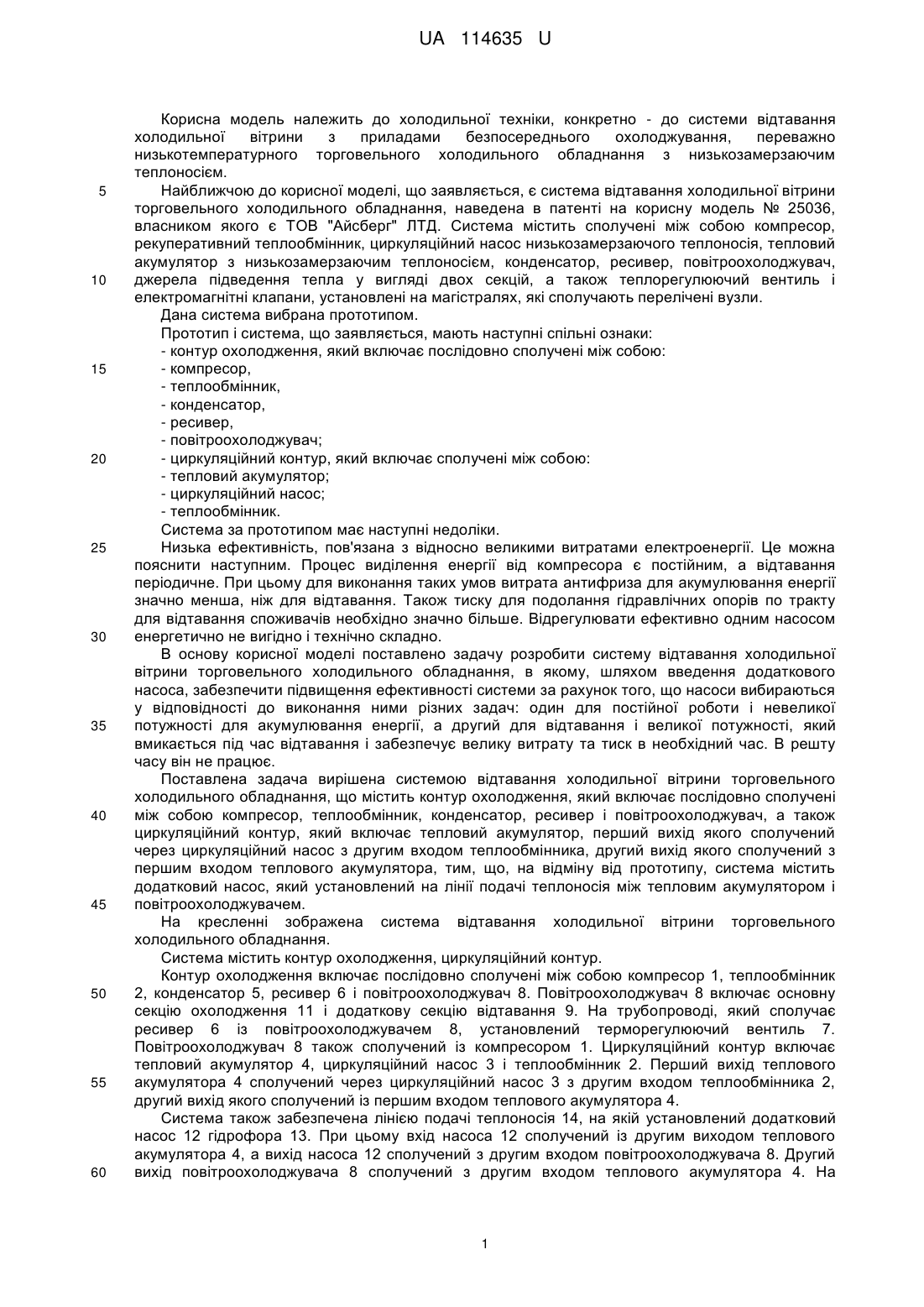

Реферат: Система відтавання холодильної вітрини торговельного холодильного обладнання містить контур охолодження, який включає послідовно сполучені між собою компресор, теплообмінник, конденсатор, ресивер, і повітроохолоджувач, а також циркуляційний контур, який включає тепловий акумулятор, перший вихід якого сполучений через циркуляційний насос з другим входом теплообмінника, другий вихід якого сполучений з першим входом теплового акумулятора. Система містить додатковий насос, який установлений на лінії подачі теплоносія між тепловим акумулятором і повітроохолоджувачем. UA 114635 U (12) UA 114635 U UA 114635 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до холодильної техніки, конкретно - до системи відтавання холодильної вітрини з приладами безпосереднього охолоджування, переважно низькотемпературного торговельного холодильного обладнання з низькозамерзаючим теплоносієм. Найближчою до корисної моделі, що заявляється, є система відтавання холодильної вітрини торговельного холодильного обладнання, наведена в патенті на корисну модель № 25036, власником якого є ТОВ "Айсберг" ЛТД. Система містить сполучені між собою компресор, рекуперативний теплообмінник, циркуляційний насос низькозамерзаючого теплоносія, тепловий акумулятор з низькозамерзаючим теплоносієм, конденсатор, ресивер, повітроохолоджувач, джерела підведення тепла у вигляді двох секцій, а також теплорегулюючий вентиль і електромагнітні клапани, установлені на магістралях, які сполучають перелічені вузли. Дана система вибрана прототипом. Прототип і система, що заявляється, мають наступні спільні ознаки: - контур охолодження, який включає послідовно сполучені між собою: - компресор, - теплообмінник, - конденсатор, - ресивер, - повітроохолоджувач; - циркуляційний контур, який включає сполучені між собою: - тепловий акумулятор; - циркуляційний насос; - теплообмінник. Система за прототипом має наступні недоліки. Низька ефективність, пов'язана з відносно великими витратами електроенергії. Це можна пояснити наступним. Процес виділення енергії від компресора є постійним, а відтавання періодичне. При цьому для виконання таких умов витрата антифриза для акумулювання енергії значно менша, ніж для відтавання. Також тиску для подолання гідравлічних опорів по тракту для відтавання споживачів необхідно значно більше. Відрегулювати ефективно одним насосом енергетично не вигідно і технічно складно. В основу корисної моделі поставлено задачу розробити систему відтавання холодильної вітрини торговельного холодильного обладнання, в якому, шляхом введення додаткового насоса, забезпечити підвищення ефективності системи за рахунок того, що насоси вибираються у відповідності до виконання ними різних задач: один для постійної роботи і невеликої потужності для акумулювання енергії, а другий для відтавання і великої потужності, який вмикається під час відтавання і забезпечує велику витрату та тиск в необхідний час. В решту часу він не працює. Поставлена задача вирішена системою відтавання холодильної вітрини торговельного холодильного обладнання, що містить контур охолодження, який включає послідовно сполучені між собою компресор, теплообмінник, конденсатор, ресивер і повітроохолоджувач, а також циркуляційний контур, який включає тепловий акумулятор, перший вихід якого сполучений через циркуляційний насос з другим входом теплообмінника, другий вихід якого сполучений з першим входом теплового акумулятора, тим, що, на відміну від прототипу, система містить додатковий насос, який установлений на лінії подачі теплоносія між тепловим акумулятором і повітроохолоджувачем. На кресленні зображена система відтавання холодильної вітрини торговельного холодильного обладнання. Система містить контур охолодження, циркуляційний контур. Контур охолодження включає послідовно сполучені між собою компресор 1, теплообмінник 2, конденсатор 5, ресивер 6 і повітроохолоджувач 8. Повітроохолоджувач 8 включає основну секцію охолодження 11 і додаткову секцію відтавання 9. На трубопроводі, який сполучає ресивер 6 із повітроохолоджувачем 8, установлений терморегулюючий вентиль 7. Повітроохолоджувач 8 також сполучений із компресором 1. Циркуляційний контур включає тепловий акумулятор 4, циркуляційний насос 3 і теплообмінник 2. Перший вихід теплового акумулятора 4 сполучений через циркуляційний насос 3 з другим входом теплообмінника 2, другий вихід якого сполучений із першим входом теплового акумулятора 4. Система також забезпечена лінією подачітеплоносія 14, на якій установлений додатковий насос 12 гідрофора 13. При цьому вхід насоса 12 сполучений із другим виходом теплового акумулятора 4, а вихід насоса 12 сполучений з другим входом повітроохолоджувача 8. Другий вихід повітроохолоджувача 8 сполучений з другим входом теплового акумулятора 4. На 1 UA 114635 U 5 10 15 20 25 30 трубопроводі, який сполучає повітроохолоджувач 8 із тепловим акумулятором 4, установлений електронний клапан 10. Працює система у наступному порядку. Зазвичай, при автоматизації процесу відтавання вітрин торговельного холодильного обладнання, відтавання проводиться почергово через рівні проміжки часу по сигналу електронних блоків відповідно до заданої програми. Відтавання холодильної вітрини низькотемпературного обладнання за запропонованою системою здійснюється наступним чином. Система відтавання працює залежно від температурного режиму в повітроохолоджувачі 8 вітрини холодильного обладнання. Рециркуляційний насос 3 працює постійно і перекачує теплоносій через теплообмінник 2 і далі в бак теплового акумулятора 4. Робота циркуляційного насоса 3 регулюється відповідними датчиками 15 в залежності від досягнення заданої температури в баку теплового акумулятора 4. У режимі охолоджування електронний блок (на кресленні не показано) включає компресор 1 холодильного агрегату. Стиснена пара холодоагенту подається компресором 1 в теплообмінник 2, де пара віддає тепло холодного теплоносія, який потрапляє з бака теплового акумулятора 4. Далі парорідинна суміш надходить в конденсатор 5, де конденсується і рідкий холодильний агент подається в ресивер 6. З ресивера 6 через терморегулюючий вентиль 7 (в якому відбувається процес дроселювання) агент потрапляє в повітроохолоджувач 8, де кипить і відбирає тепло від продукту. Після цього компресор 1 всмоктує холодильний пар і цикл повторюється. В момент, коли необхідне відтавання, електронний блок дає сигнал на відкриття електронного клапана 10, включення додаткового насоса 12 і відключення компресора 1 і вентиляторів 9 повітроохолоджувача 8. Додатковий насос 12 перекачує теплоносій з бака теплового акумулятора 4. Робота додаткового насоса 12 управляється відповідними датчиками тиску 16 залежно від тиску в системі (з метою підтримування тиску). Теплоносій по лінії 13 потрапляє в основну секцію охолодження 11 і додаткову секцію відтавання 9 повітроохолоджувача 8. В процесі теплопередачі снігова шуба повітроохолоджувача 8 розтає. Конденсат через труби секції відтавання 9 потрапляє в каналізацію. Тривалість відтавання становить 10 хвилин. При досягненні температури в повітроохолоджувачі 8 (+8 °C), електронний блок дає сигнал на закриття електронного клапана 10, включення компресора 1 і вентиляторів повітроохолоджувача 8. Далі починається режим охолодження, як наведено вище. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Система відтавання холодильної вітрини торговельного холодильного обладнання, що містить контур охолодження, який включає послідовно сполучені між собою компресор, теплообмінник, конденсатор, ресивер, і повітроохолоджувач, а також циркуляційний контур, який включає тепловий акумулятор, перший вихід якого сполучений через циркуляційний насос з другим входом теплообмінника, другий вихід якого сполучений з першим входом теплового акумулятора, яка відрізняється тим, що система містить додатковий насос, який установлений на лінії подачі теплоносія між тепловим акумулятором і повітроохолоджувачем. 2 UA 114635 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
