Тренажер для навчання правильного хвату та натискання на спусковий гачок спортивної стрілецької зброї

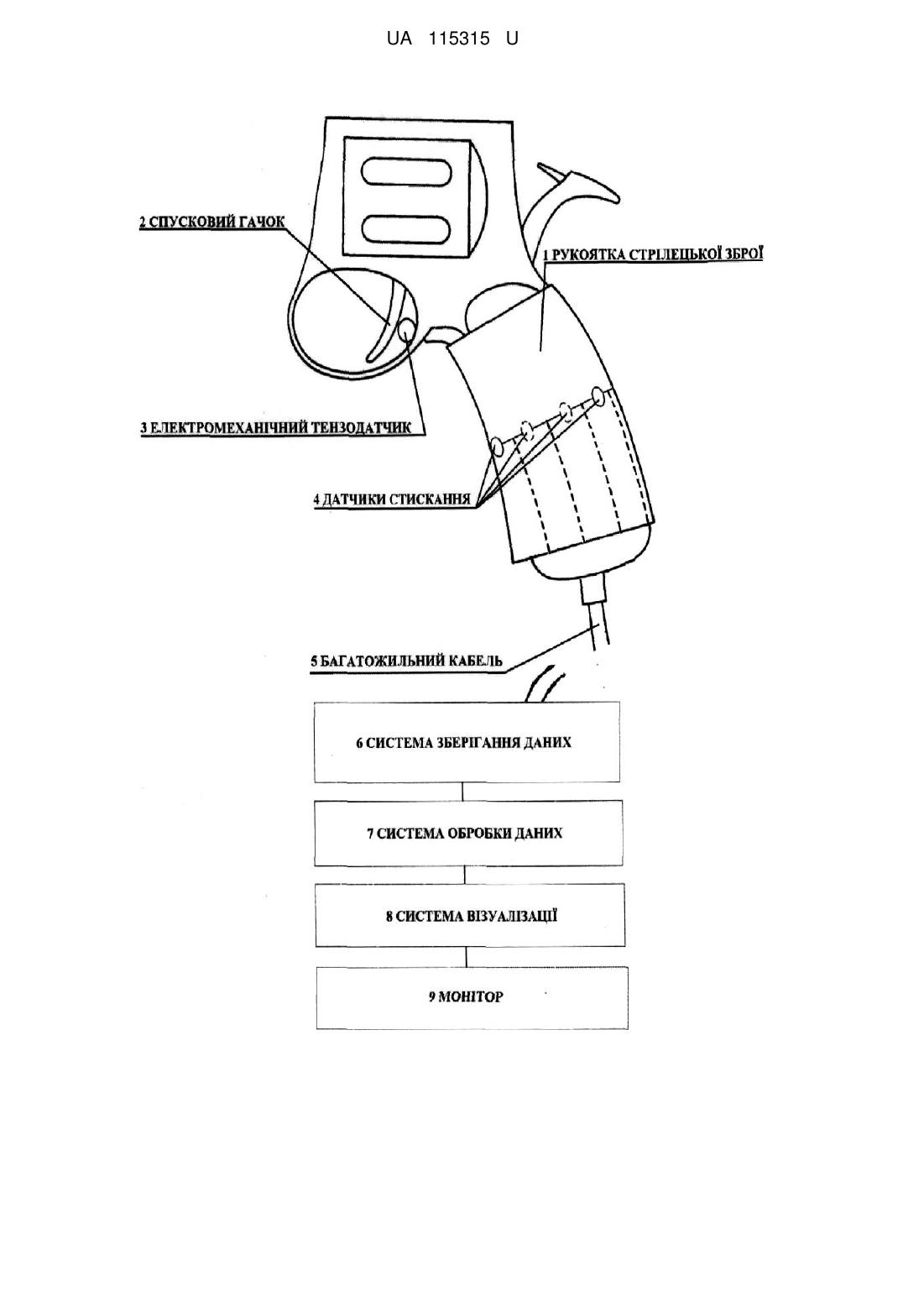

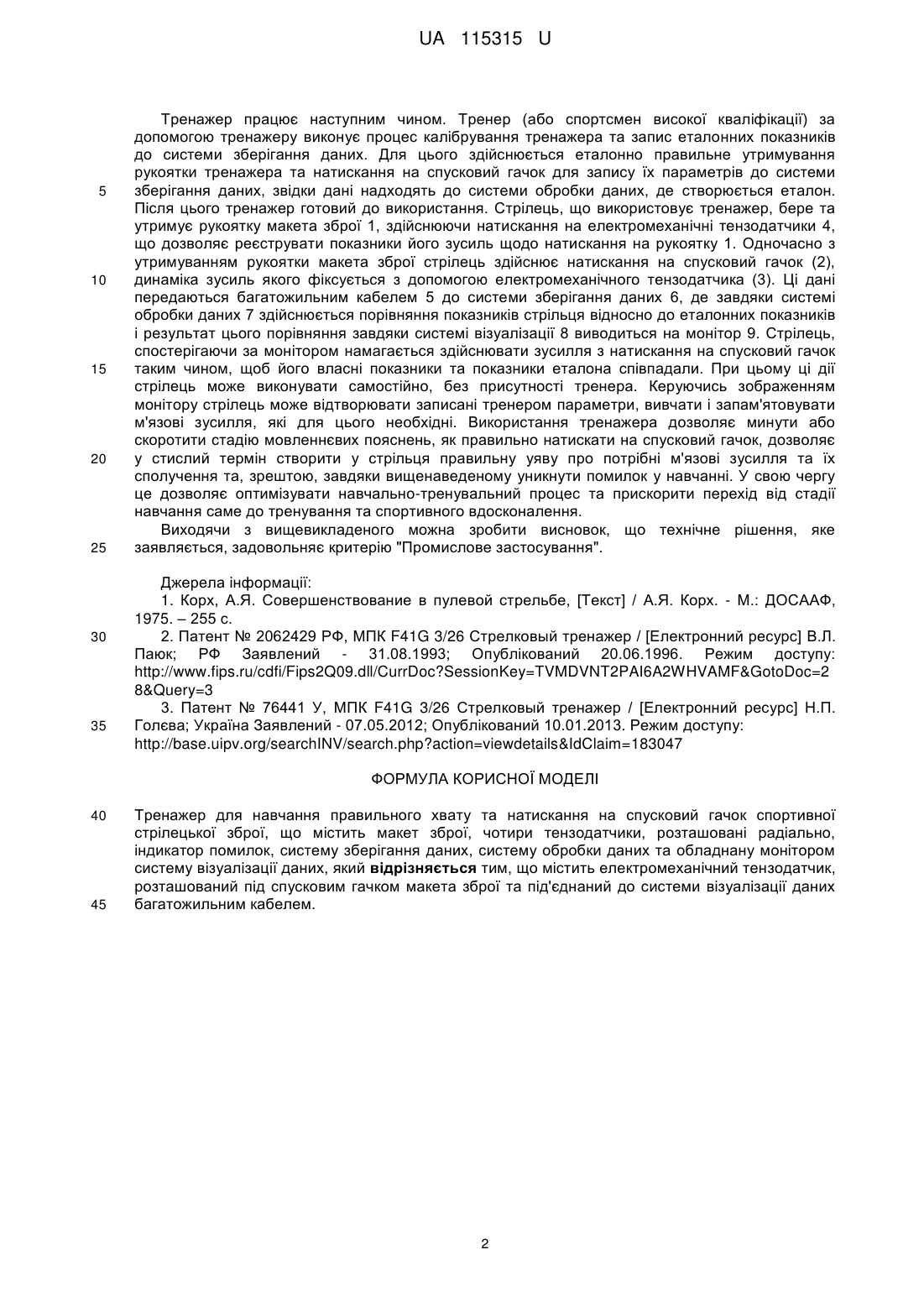

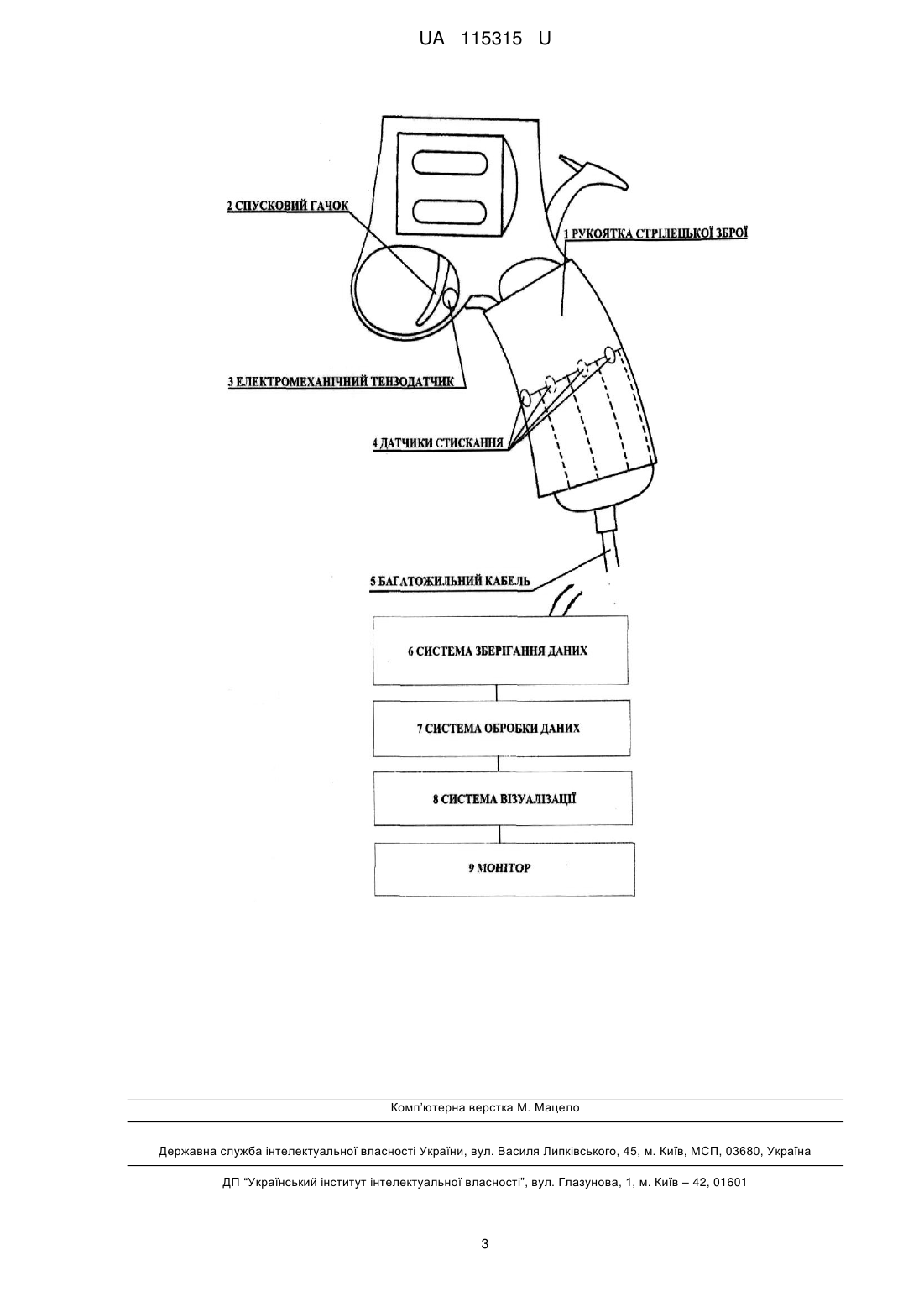

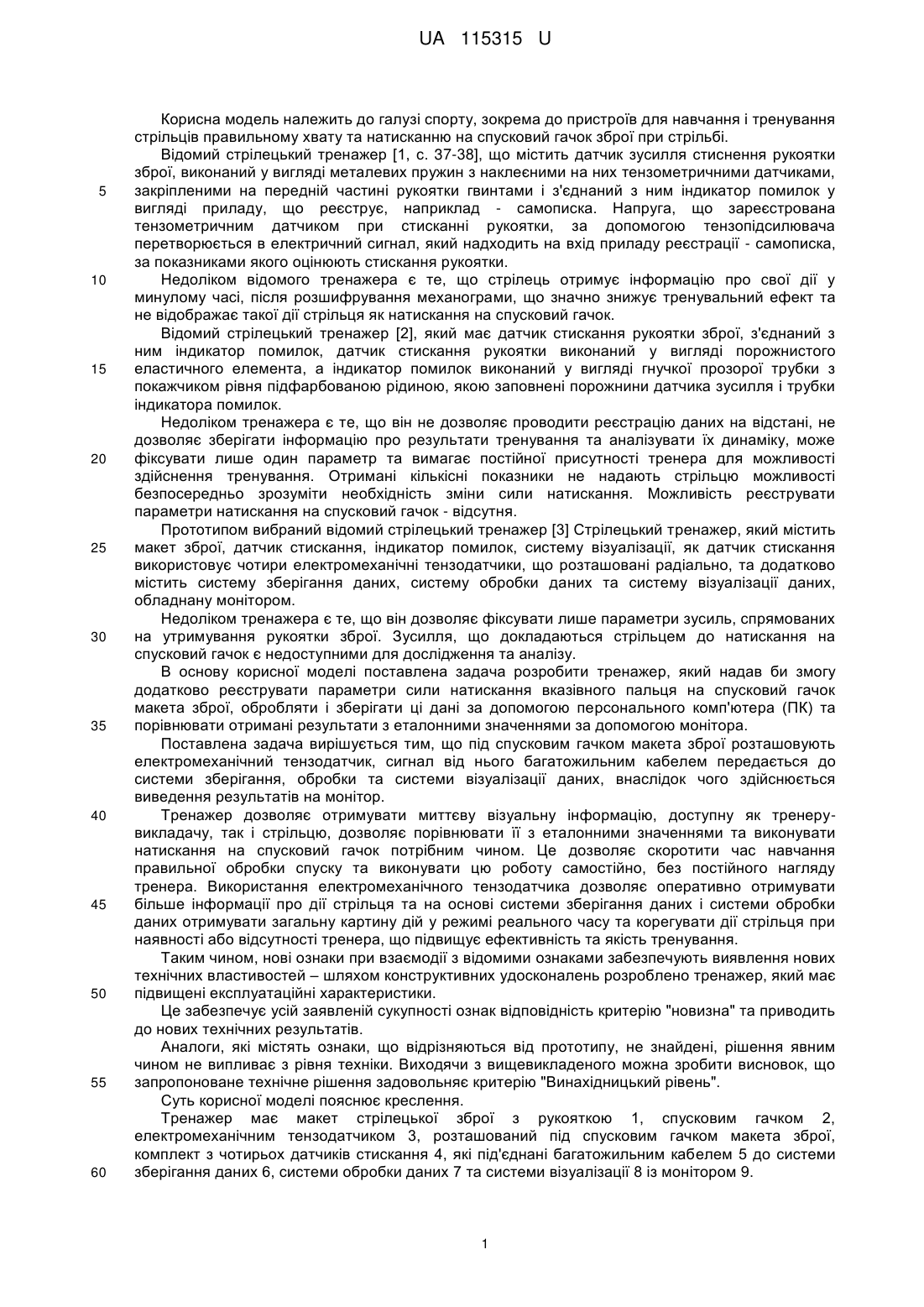

Реферат: Тренажер для навчання правильного хвату та натискання на спусковий гачок спортивної стрілецької зброї містить макет зброї, чотири тензодатчики, розташовані радіально, індикатор помилок, систему зберігання даних, систему обробки даних та обладнану монітором систему візуалізації даних. Додатково містить електромеханічний тензодатчик, розташований під спусковим гачком макета зброї та під'єднаний до системи візуалізації даних багатожильним кабелем. UA 115315 U (12) UA 115315 U UA 115315 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі спорту, зокрема до пристроїв для навчання і тренування стрільців правильному хвату та натисканню на спусковий гачок зброї при стрільбі. Відомий стрілецький тренажер [1, с. 37-38], що містить датчик зусилля стиснення рукоятки зброї, виконаний у вигляді металевих пружин з наклеєними на них тензометричними датчиками, закріпленими на передній частині рукоятки гвинтами і з'єднаний з ним індикатор помилок у вигляді приладу, що реєструє, наприклад - самописка. Напруга, що зареєстрована тензометричним датчиком при стисканні рукоятки, за допомогою тензопідсилювача перетворюється в електричний сигнал, який надходить на вхід приладу реєстрації - самописка, за показниками якого оцінюють стискання рукоятки. Недоліком відомого тренажера є те, що стрілець отримує інформацію про свої дії у минулому часі, після розшифрування механограми, що значно знижує тренувальний ефект та не відображає такої дії стрільця як натискання на спусковий гачок. Відомий стрілецький тренажер [2], який має датчик стискання рукоятки зброї, з'єднаний з ним індикатор помилок, датчик стискання рукоятки виконаний у вигляді порожнистого еластичного елемента, а індикатор помилок виконаний у вигляді гнучкої прозорої трубки з покажчиком рівня підфарбованою рідиною, якою заповнені порожнини датчика зусилля і трубки індикатора помилок. Недоліком тренажера є тe, що він не дозволяє проводити реєстрацію даних на відстані, не дозволяє зберігати інформацію про результати тренування та аналізувати їх динаміку, може фіксувати лише один параметр та вимагає постійної присутності тренера для можливості здійснення тренування. Отримані кількісні показники не надають стрільцю можливості безпосередньо зрозуміти необхідність зміни сили натискання. Можливість реєструвати параметри натискання на спусковий гачок - відсутня. Прототипом вибраний відомий стрілецький тренажер [3] Стрілецький тренажер, який містить макет зброї, датчик стискання, індикатор помилок, систему візуалізації, як датчик стискання використовує чотири електромеханічні тензодатчики, що розташовані радіально, та додатково містить систему зберігання даних, систему обробки даних та систему візуалізації даних, обладнану монітором. Недоліком тренажера є те, що він дозволяє фіксувати лише параметри зусиль, спрямованих на утримування рукоятки зброї. Зусилля, що докладаються стрільцем до натискання на спусковий гачок є недоступними для дослідження та аналізу. В основу корисної моделі поставлена задача розробити тренажер, який надав би змогу додатково реєструвати параметри сили натискання вказівного пальця на спусковий гачок макета зброї, обробляти і зберігати ці дані за допомогою персонального комп'ютера (ПК) та порівнювати отримані результати з еталонними значеннями за допомогою монітора. Поставлена задача вирішується тим, що під спусковим гачком макета зброї розташовують електромеханічний тензодатчик, сигнал від нього багатожильним кабелем передається до системи зберігання, обробки та системи візуалізації даних, внаслідок чого здійснюється виведення результатів на монітор. Тренажер дозволяє отримувати миттєву візуальну інформацію, доступну як тренерувикладачу, так і стрільцю, дозволяє порівнювати її з еталонними значеннями та виконувати натискання на спусковий гачок потрібним чином. Це дозволяє скоротити час навчання правильної обробки спуску та виконувати цю роботу самостійно, без постійного нагляду тренера. Використання електромеханічного тензодатчика дозволяє оперативно отримувати більше інформації про дії стрільця та на основі системи зберігання даних і системи обробки даних отримувати загальну картину дій у режимі реального часу та корегувати дії стрільця при наявності або відсутності тренера, що підвищує ефективність та якість тренування. Таким чином, нові ознаки при взаємодії з відомими ознаками забезпечують виявлення нових технічних властивостей – шляхом конструктивних удосконалень розроблено тренажер, який має підвищені експлуатаційні характеристики. Це забезпечує усій заявленій сукупності ознак відповідність критерію "новизна" та приводить до нових технічних результатів. Аналоги, які містять ознаки, що відрізняються від прототипу, не знайдені, рішення явним чином не випливає з рівня техніки. Виходячи з вищевикладеного можна зробити висновок, що запропоноване технічне рішення задовольняє критерію "Винахідницький рівень". Суть корисної моделі пояснює креслення. Тренажер має макет стрілецької зброї з рукояткою 1, спусковим гачком 2, електромеханічним тензодатчиком 3, розташований під спусковим гачком макета зброї, комплект з чотирьох датчиків стискання 4, які під'єднані багатожильним кабелем 5 до системи зберігання даних 6, системи обробки даних 7 та системи візуалізації 8 із монітором 9. 1 UA 115315 U 5 10 15 20 25 30 35 Тренажер працює наступним чином. Тренер (або спортсмен високої кваліфікації) за допомогою тренажеру виконує процес калібрування тренажера та запис еталонних показників до системи зберігання даних. Для цього здійснюється еталонно правильне утримування рукоятки тренажера та натискання на спусковий гачок для запису їх параметрів до системи зберігання даних, звідки дані надходять до системи обробки даних, де створюється еталон. Після цього тренажер готовий до використання. Стрілець, що використовує тренажер, бере та утримує рукоятку макета зброї 1, здійснюючи натискання на електромеханічні тензодатчики 4, що дозволяє реєструвати показники його зусиль щодо натискання на рукоятку 1. Одночасно з утримуванням рукоятки макета зброї стрілець здійснює натискання на спусковий гачок (2), динаміка зусиль якого фіксується з допомогою електромеханічного тензодатчика (3). Ці дані передаються багатожильним кабелем 5 до системи зберігання даних 6, де завдяки системі обробки даних 7 здійснюється порівняння показників стрільця відносно до еталонних показників і результат цього порівняння завдяки системі візуалізації 8 виводиться на монітор 9. Стрілець, спостерігаючи за монітором намагається здійснювати зусилля з натискання на спусковий гачок таким чином, щоб його власні показники та показники еталона співпадали. При цьому ці дії стрілець може виконувати самостійно, без присутності тренера. Керуючись зображенням монітору стрілець може відтворювати записані тренером параметри, вивчати і запам'ятовувати м'язові зусилля, які для цього необхідні. Використання тренажера дозволяє минути або скоротити стадію мовленнєвих пояснень, як правильно натискати на спусковий гачок, дозволяє у стислий термін створити у стрільця правильну уяву про потрібні м'язові зусилля та їх сполучення та, зрештою, завдяки вищенаведеному уникнути помилок у навчанні. У свою чергу це дозволяє оптимізувати навчально-тренувальний процес та прискорити перехід від стадії навчання саме до тренування та спортивного вдосконалення. Виходячи з вищевикладеного можна зробити висновок, що технічне рішення, яке заявляється, задовольняє критерію "Промислове застосування". Джерела інформації: 1. Корх, А.Я. Совершенствование в пулевой стрельбе, [Текст] / А.Я. Корх. - М.: ДОСААФ, 1975. – 255 с. 2. Патент № 2062429 РФ, МПК F41G 3/26 Стрелковый тренажер / [Електронний ресурс] В.Л. Паюк; РФ Заявлений - 31.08.1993; Опублікований 20.06.1996. Режим доступу: http://www.fips.ru/cdfi/Fips2Q09.dll/CurrDoc?SessionKey=TVMDVNT2PAI6A2WHVAMF&GotoDoc=2 8&Query=3 3. Патент № 76441 У, МПК F41G 3/26 Стрелковый тренажер / [Електронний ресурс] Н.П. Голєва; Україна Заявлений - 07.05.2012; Опублікований 10.01.2013. Режим доступу: http://base.uipv.org/searchINV/search.php?action=viewdetails&IdClaim=183047 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Тренажер для навчання правильного хвату та натискання на спусковий гачок спортивної стрілецької зброї, що містить макет зброї, чотири тензодатчики, розташовані радіально, індикатор помилок, систему зберігання даних, систему обробки даних та обладнану монітором систему візуалізації даних, який відрізняється тим, що містить електромеханічний тензодатчик, розташований під спусковим гачком макета зброї та під'єднаний до системи візуалізації даних багатожильним кабелем. 2 UA 115315 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
