Тренажер для навчання правильного хвату рукоятки у стрільбі кульовій

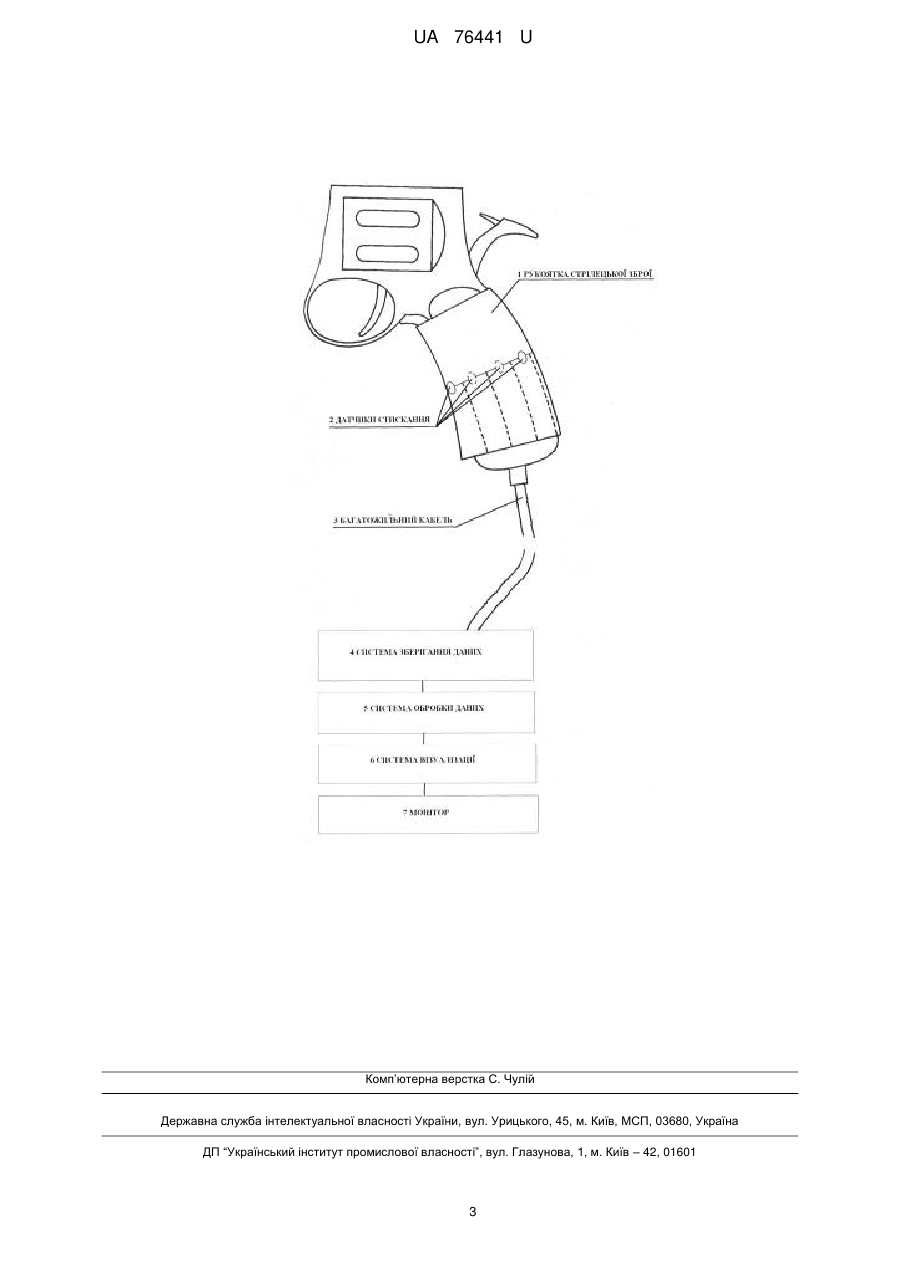

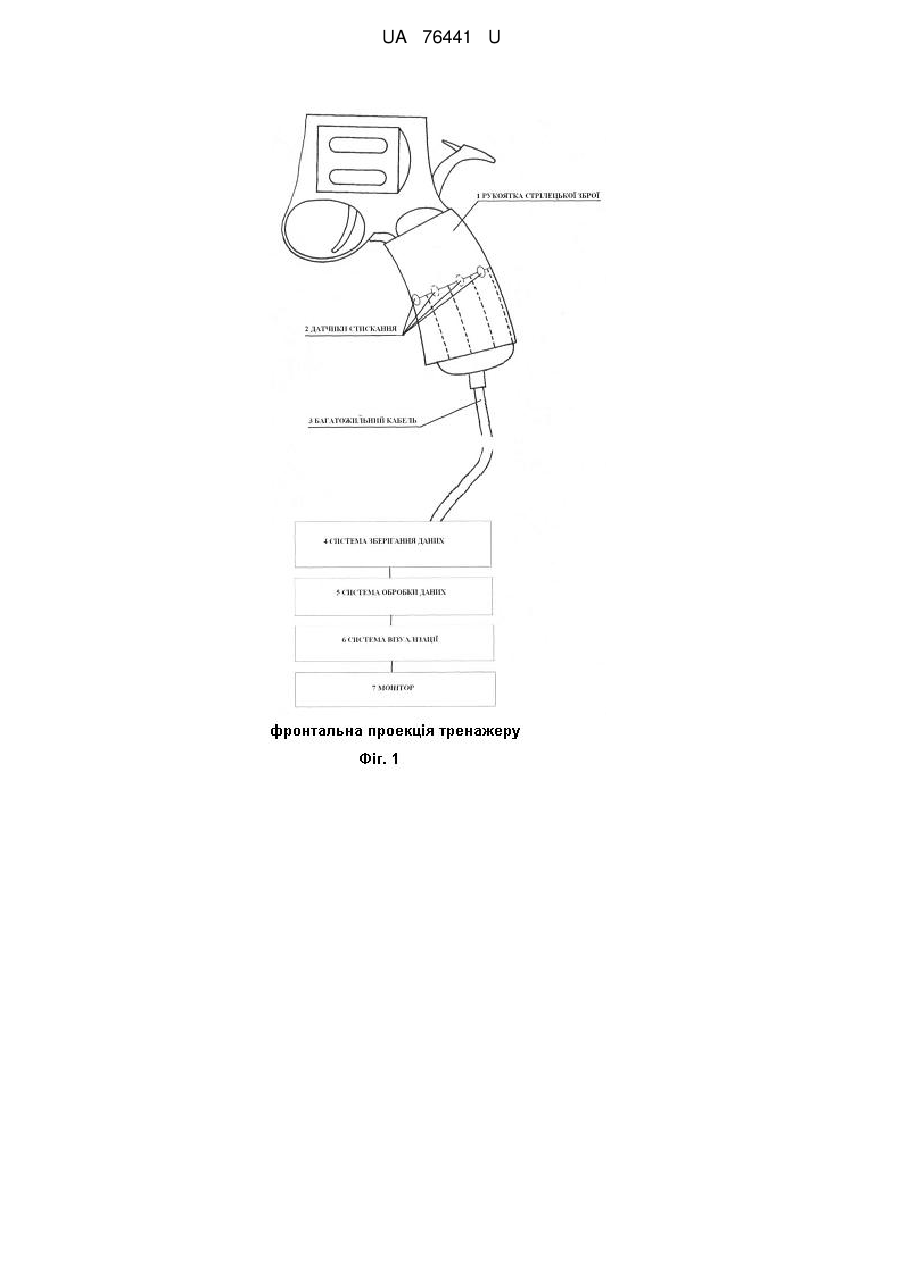

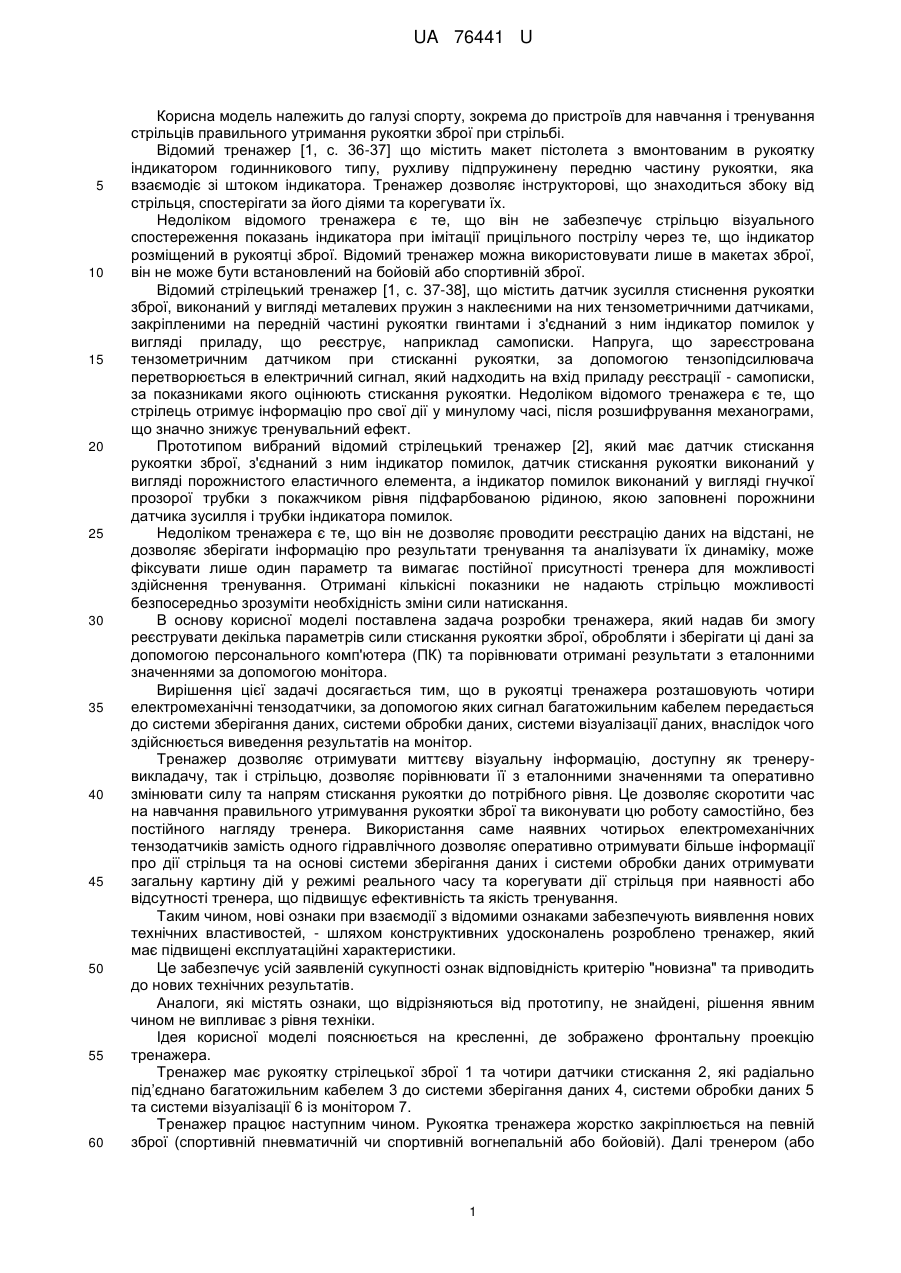

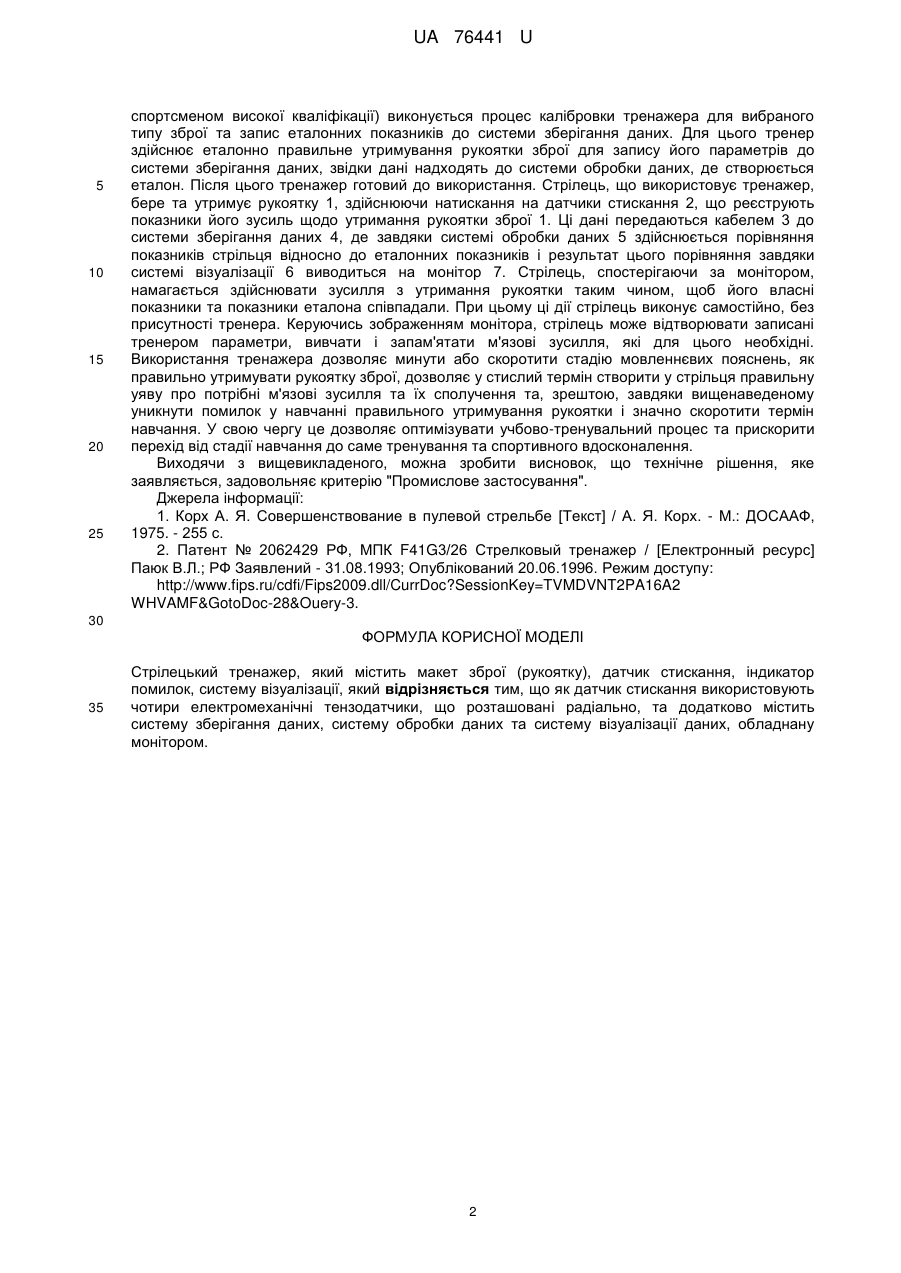

Реферат: Стрілецький тренажер містить макет зброї (рукоятку), датчик стискання, індикатор помилок, систему візуалізації, як датчик стискання використовують чотири електромеханічні тензодатчики, що розташовані радіально, та додатково містить систему зберігання даних, систему обробки даних та систему візуалізації даних, обладнану монітором. UA 76441 U (12) UA 76441 U UA 76441 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі спорту, зокрема до пристроїв для навчання і тренування стрільців правильного утримання рукоятки зброї при стрільбі. Відомий тренажер [1, с. 36-37] що містить макет пістолета з вмонтованим в рукоятку індикатором годинникового типу, рухливу підпружинену передню частину рукоятки, яка взаємодіє зі штоком індикатора. Тренажер дозволяє інструкторові, що знаходиться збоку від стрільця, спостерігати за його діями та корегувати їх. Недоліком відомого тренажера є те, що він не забезпечує стрільцю візуального спостереження показань індикатора при імітації прицільного пострілу через те, що індикатор розміщений в рукоятці зброї. Відомий тренажер можна використовувати лише в макетах зброї, він не може бути встановлений на бойовій або спортивній зброї. Відомий стрілецький тренажер [1, с. 37-38], що містить датчик зусилля стиснення рукоятки зброї, виконаний у вигляді металевих пружин з наклеєними на них тензометричними датчиками, закріпленими на передній частині рукоятки гвинтами і з'єднаний з ним індикатор помилок у вигляді приладу, що реєструє, наприклад самописки. Напруга, що зареєстрована тензометричним датчиком при стисканні рукоятки, за допомогою тензопідсилювача перетворюється в електричний сигнал, який надходить на вхід приладу реєстрації - самописки, за показниками якого оцінюють стискання рукоятки. Недоліком відомого тренажера є те, що стрілець отримує інформацію про свої дії у минулому часі, після розшифрування механограми, що значно знижує тренувальний ефект. Прототипом вибраний відомий стрілецький тренажер [2], який має датчик стискання рукоятки зброї, з'єднаний з ним індикатор помилок, датчик стискання рукоятки виконаний у вигляді порожнистого еластичного елемента, а індикатор помилок виконаний у вигляді гнучкої прозорої трубки з покажчиком рівня підфарбованою рідиною, якою заповнені порожнини датчика зусилля і трубки індикатора помилок. Недоліком тренажера є те, що він не дозволяє проводити реєстрацію даних на відстані, не дозволяє зберігати інформацію про результати тренування та аналізувати їх динаміку, може фіксувати лише один параметр та вимагає постійної присутності тренера для можливості здійснення тренування. Отримані кількісні показники не надають стрільцю можливості безпосередньо зрозуміти необхідність зміни сили натискання. В основу корисної моделі поставлена задача розробки тренажера, який надав би змогу реєструвати декілька параметрів сили стискання рукоятки зброї, обробляти і зберігати ці дані за допомогою персонального комп'ютера (ПК) та порівнювати отримані результати з еталонними значеннями за допомогою монітора. Вирішення цієї задачі досягається тим, що в рукоятці тренажера розташовують чотири електромеханічні тензодатчики, за допомогою яких сигнал багатожильним кабелем передається до системи зберігання даних, системи обробки даних, системи візуалізації даних, внаслідок чого здійснюється виведення результатів на монітор. Тренажер дозволяє отримувати миттєву візуальну інформацію, доступну як тренерувикладачу, так і стрільцю, дозволяє порівнювати її з еталонними значеннями та оперативно змінювати силу та напрям стискання рукоятки до потрібного рівня. Це дозволяє скоротити час на навчання правильного утримування рукоятки зброї та виконувати цю роботу самостійно, без постійного нагляду тренера. Використання саме наявних чотирьох електромеханічних тензодатчиків замість одного гідравлічного дозволяє оперативно отримувати більше інформації про дії стрільця та на основі системи зберігання даних і системи обробки даних отримувати загальну картину дій у режимі реального часу та корегувати дії стрільця при наявності або відсутності тренера, що підвищує ефективність та якість тренування. Таким чином, нові ознаки при взаємодії з відомими ознаками забезпечують виявлення нових технічних властивостей, - шляхом конструктивних удосконалень розроблено тренажер, який має підвищені експлуатаційні характеристики. Це забезпечує усій заявленій сукупності ознак відповідність критерію "новизна" та приводить до нових технічних результатів. Аналоги, які містять ознаки, що відрізняються від прототипу, не знайдені, рішення явним чином не випливає з рівня техніки. Ідея корисної моделі пояснюється на кресленні, де зображено фронтальну проекцію тренажера. Тренажер має рукоятку стрілецької зброї 1 та чотири датчики стискання 2, які радіально під’єднано багатожильним кабелем 3 до системи зберігання даних 4, системи обробки даних 5 та системи візуалізації 6 із монітором 7. Тренажер працює наступним чином. Рукоятка тренажера жорстко закріплюється на певній зброї (спортивній пневматичній чи спортивній вогнепальній або бойовій). Далі тренером (або 1 UA 76441 U 5 10 15 20 25 спортсменом високої кваліфікації) виконується процес калібровки тренажера для вибраного типу зброї та запис еталонних показників до системи зберігання даних. Для цього тренер здійснює еталонно правильне утримування рукоятки зброї для запису його параметрів до системи зберігання даних, звідки дані надходять до системи обробки даних, де створюється еталон. Після цього тренажер готовий до використання. Стрілець, що використовує тренажер, бере та утримує рукоятку 1, здійснюючи натискання на датчики стискання 2, що реєструють показники його зусиль щодо утримання рукоятки зброї 1. Ці дані передаються кабелем 3 до системи зберігання даних 4, де завдяки системі обробки даних 5 здійснюється порівняння показників стрільця відносно до еталонних показників і результат цього порівняння завдяки системі візуалізації 6 виводиться на монітор 7. Стрілець, спостерігаючи за монітором, намагається здійснювати зусилля з утримання рукоятки таким чином, щоб його власні показники та показники еталона співпадали. При цьому ці дії стрілець виконує самостійно, без присутності тренера. Керуючись зображенням монітора, стрілець може відтворювати записані тренером параметри, вивчати і запам'ятати м'язові зусилля, які для цього необхідні. Використання тренажера дозволяє минути або скоротити стадію мовленнєвих пояснень, як правильно утримувати рукоятку зброї, дозволяє у стислий термін створити у стрільця правильну уяву про потрібні м'язові зусилля та їх сполучення та, зрештою, завдяки вищенаведеному уникнути помилок у навчанні правильного утримування рукоятки і значно скоротити термін навчання. У свою чергу це дозволяє оптимізувати учбово-тренувальний процес та прискорити перехід від стадії навчання до саме тренування та спортивного вдосконалення. Виходячи з вищевикладеного, можна зробити висновок, що технічне рішення, яке заявляється, задовольняє критерію "Промислове застосування". Джерела інформації: 1. Корх А. Я. Совершенствование в пулевой стрельбе [Текст] / А. Я. Корх. - М.: ДОСААФ, 1975. - 255 с. 2. Патент № 2062429 РФ, МПК F41G3/26 Стрелковый тренажер / [Електронный ресурс] Паюк В.Л.; РФ Заявлений - 31.08.1993; Опублікований 20.06.1996. Режим доступу: http://www.fips.ru/cdfi/Fips2009.dll/CurrDoc?SessionKey=TVMDVNT2PA16A2 WHVAMF&GotoDoc-28&Ouery-3. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Стрілецький тренажер, який містить макет зброї (рукоятку), датчик стискання, індикатор помилок, систему візуалізації, який відрізняється тим, що як датчик стискання використовують чотири електромеханічні тензодатчики, що розташовані радіально, та додатково містить систему зберігання даних, систему обробки даних та систему візуалізації даних, обладнану монітором. 2 UA 76441 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
