Спосіб зведення гідротехнічних споруд типу шпунтова стінка
Формула / Реферат

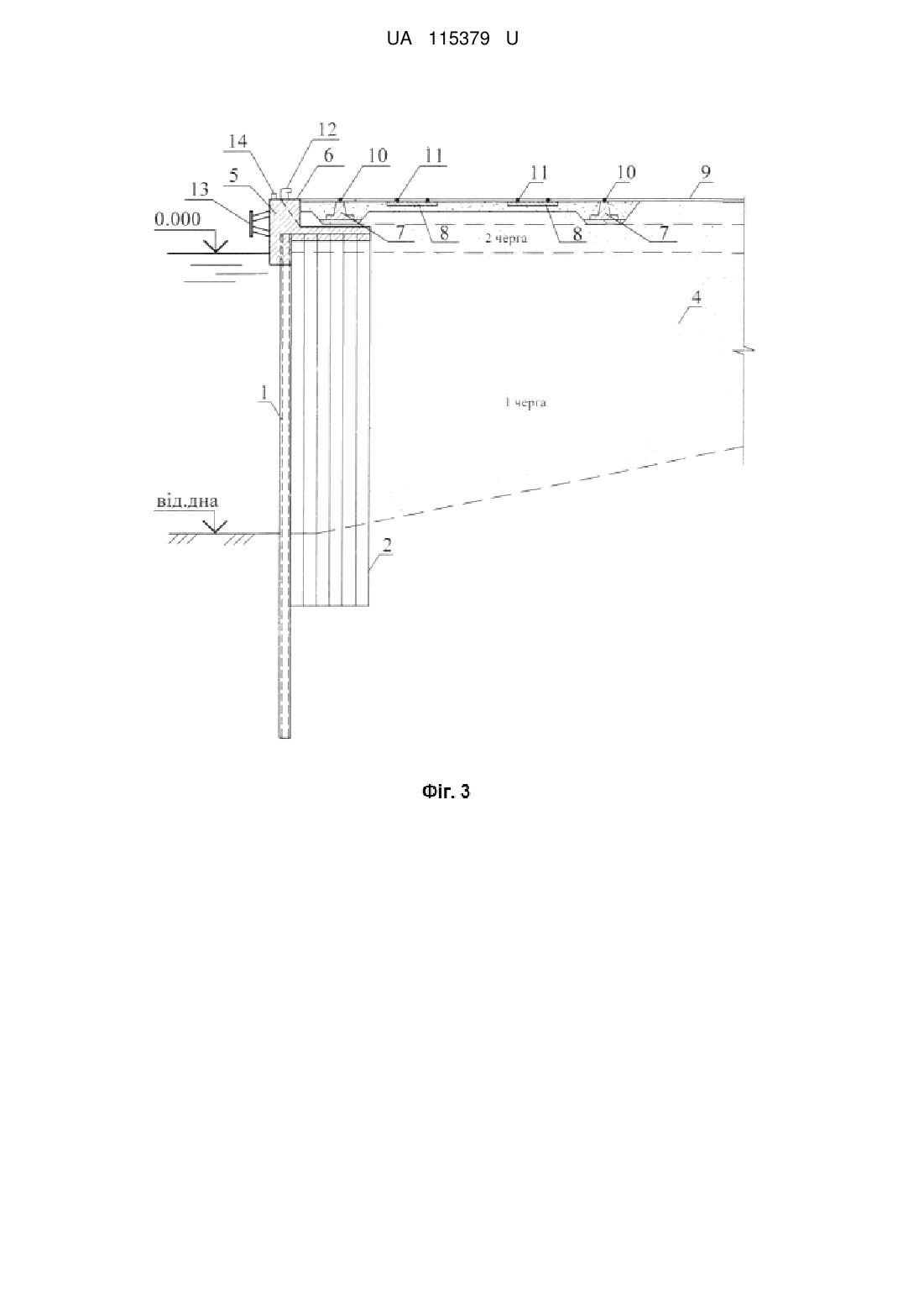

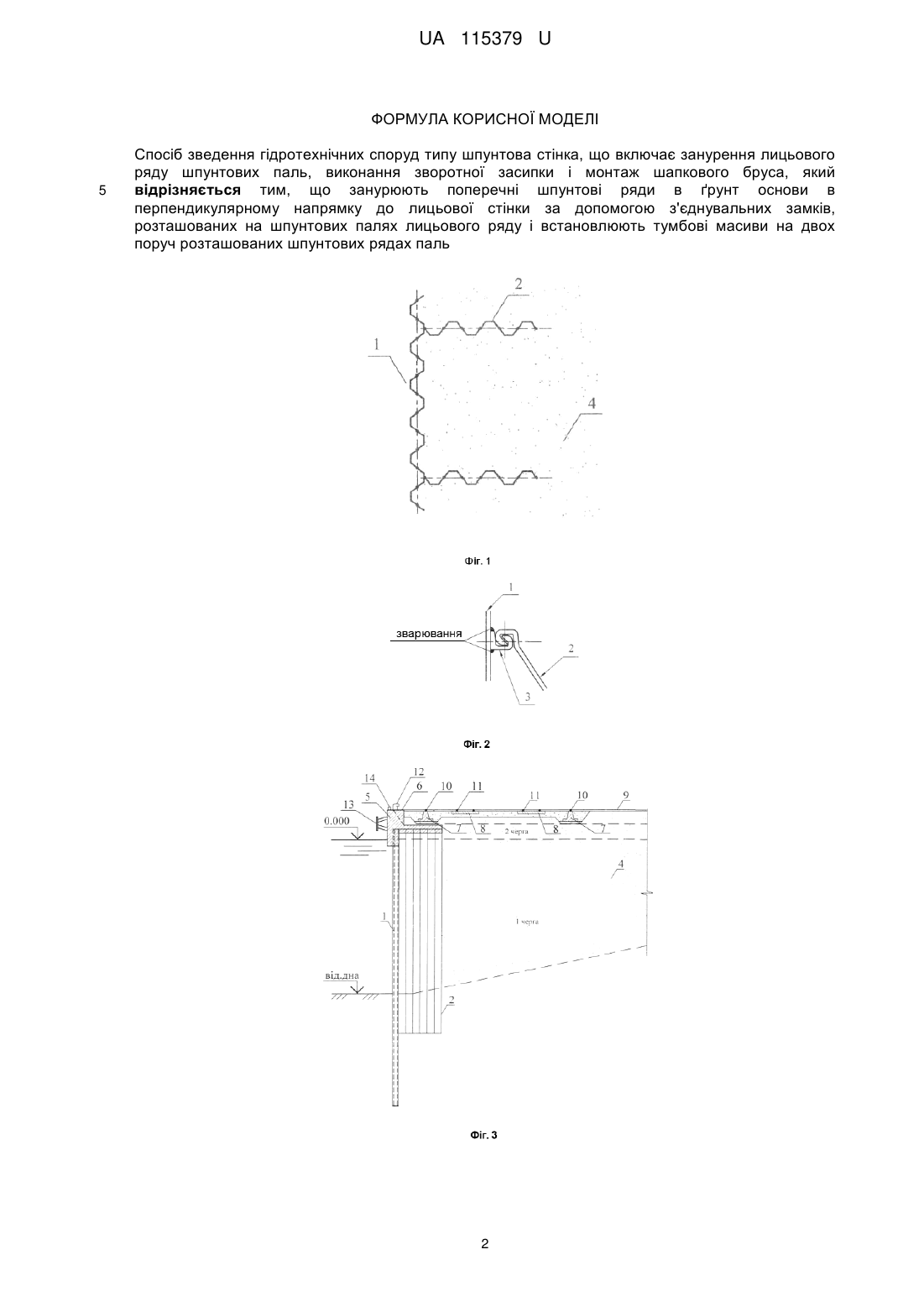

Спосіб зведення гідротехнічних споруд типу шпунтова стінка, що включає занурення лицьового ряду шпунтових паль, виконання зворотної засипки і монтаж шапкового бруса, який відрізняється тим, що занурюють поперечні шпунтові ряди в ґрунт основи в перпендикулярному напрямку до лицьової стінки за допомогою з'єднувальних замків, розташованих на шпунтових палях лицьового ряду і встановлюють тумбові масиви на двох поруч розташованих шпунтових рядах паль.
Текст

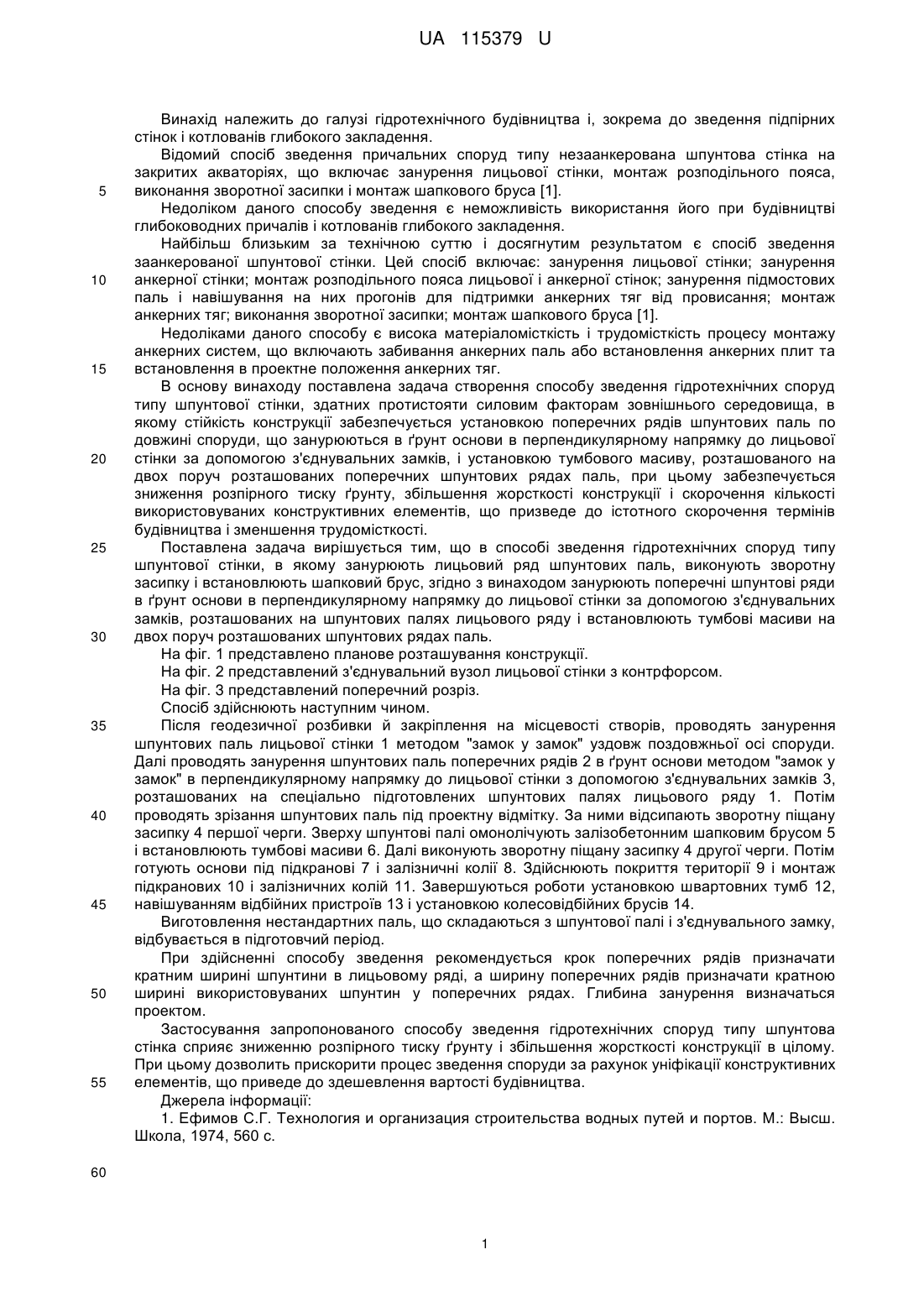

Реферат: Спосіб зведення гідротехнічних споруд типу шпунтова стінка включає занурення лицьового ряду шпунтових паль, виконання зворотної засипки і монтаж шапкового бруса. Занурюють поперечні шпунтові ряди в ґрунт основи в перпендикулярному напрямку до лицьової стінки за допомогою з'єднувальних замків, розташованих на шпунтових палях лицьового ряду. Встановлюють тумбові масиви на двох поруч розташованих шпунтових рядах паль. UA 115379 U (54) СПОСІБ ЗВЕДЕННЯ ГІДРОТЕХНІЧНИХ СПОРУД ТИПУ ШПУНТОВА СТІНКА UA 115379 U UA 115379 U 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі гідротехнічного будівництва і, зокрема до зведення підпірних стінок і котлованів глибокого закладення. Відомий спосіб зведення причальних споруд типу незаанкерована шпунтова стінка на закритих акваторіях, що включає занурення лицьової стінки, монтаж розподільного пояса, виконання зворотної засипки і монтаж шапкового бруса [1]. Недоліком даного способу зведення є неможливість використання його при будівництві глибоководних причалів і котлованів глибокого закладення. Найбільш близьким за технічною суттю і досягнутим результатом є спосіб зведення заанкерованої шпунтової стінки. Цей спосіб включає: занурення лицьової стінки; занурення анкерної стінки; монтаж розподільного пояса лицьової і анкерної стінок; занурення підмостових паль і навішування на них прогонів для підтримки анкерних тяг від провисання; монтаж анкерних тяг; виконання зворотної засипки; монтаж шапкового бруса [1]. Недоліками даного способу є висока матеріаломісткість і трудомісткість процесу монтажу анкерних систем, що включають забивання анкерних паль або встановлення анкерних плит та встановлення в проектне положення анкерних тяг. В основу винаходу поставлена задача створення способу зведення гідротехнічних споруд типу шпунтової стінки, здатних протистояти силовим факторам зовнішнього середовища, в якому стійкість конструкції забезпечується установкою поперечних рядів шпунтових паль по довжині споруди, що занурюються в ґрунт основи в перпендикулярному напрямку до лицьової стінки за допомогою з'єднувальних замків, і установкою тумбового масиву, розташованого на двох поруч розташованих поперечних шпунтових рядах паль, при цьому забезпечується зниження розпірного тиску ґрунту, збільшення жорсткості конструкції і скорочення кількості використовуваних конструктивних елементів, що призведе до істотного скорочення термінів будівництва і зменшення трудомісткості. Поставлена задача вирішується тим, що в способі зведення гідротехнічних споруд типу шпунтової стінки, в якому занурюють лицьовий ряд шпунтових паль, виконують зворотну засипку і встановлюють шапковий брус, згідно з винаходом занурюють поперечні шпунтові ряди в ґрунт основи в перпендикулярному напрямку до лицьової стінки за допомогою з'єднувальних замків, розташованих на шпунтових палях лицьового ряду і встановлюють тумбові масиви на двох поруч розташованих шпунтових рядах паль. На фіг. 1 представлено планове розташування конструкції. На фіг. 2 представлений з'єднувальний вузол лицьової стінки з контрфорсом. На фіг. 3 представлений поперечний розріз. Спосіб здійснюють наступним чином. Після геодезичної розбивки й закріплення на місцевості створів, проводять занурення шпунтових паль лицьової стінки 1 методом "замок у замок" уздовж поздовжньої осі споруди. Далі проводять занурення шпунтових паль поперечних рядів 2 в ґрунт основи методом "замок у замок" в перпендикулярному напрямку до лицьової стінки з допомогою з'єднувальних замків 3, розташованих на спеціально підготовлених шпунтових палях лицьового ряду 1. Потім проводять зрізання шпунтових паль під проектну відмітку. За ними відсипають зворотну піщану засипку 4 першої черги. Зверху шпунтові палі омонолічують залізобетонним шапковим брусом 5 і встановлюють тумбові масиви 6. Далі виконують зворотну піщану засипку 4 другої черги. Потім готують основи під підкранові 7 і залізничні колії 8. Здійснюють покриття території 9 і монтаж підкранових 10 і залізничних колій 11. Завершуються роботи установкою швартовних тумб 12, навішуванням відбійних пристроїв 13 і установкою колесовідбійних брусів 14. Виготовлення нестандартних паль, що складаються з шпунтової палі і з'єднувального замку, відбувається в підготовчий період. При здійсненні способу зведення рекомендується крок поперечних рядів призначати кратним ширині шпунтини в лицьовому ряді, а ширину поперечних рядів призначати кратною ширині використовуваних шпунтин у поперечних рядах. Глибина занурення визначаться проектом. Застосування запропонованого способу зведення гідротехнічних споруд типу шпунтова стінка сприяє зниженню розпірного тиску ґрунту і збільшення жорсткості конструкції в цілому. При цьому дозволить прискорити процес зведення споруди за рахунок уніфікації конструктивних елементів, що приведе до здешевлення вартості будівництва. Джерела інформації: 1. Ефимов С.Г. Технология и организация строительства водных путей и портов. М.: Высш. Школа, 1974, 560 с. 60 1 UA 115379 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб зведення гідротехнічних споруд типу шпунтова стінка, що включає занурення лицьового ряду шпунтових паль, виконання зворотної засипки і монтаж шапкового бруса, який відрізняється тим, що занурюють поперечні шпунтові ряди в ґрунт основи в перпендикулярному напрямку до лицьової стінки за допомогою з'єднувальних замків, розташованих на шпунтових палях лицьового ряду і встановлюють тумбові масиви на двох поруч розташованих шпунтових рядах паль 2 UA 115379 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
МПК / Мітки
МПК: E02B 3/06, E02D 5/00, E02D 29/02
Мітки: стінка, типу, зведення, споруд, гідротехнічних, спосіб, шпунтова
