Шпунтова стінка

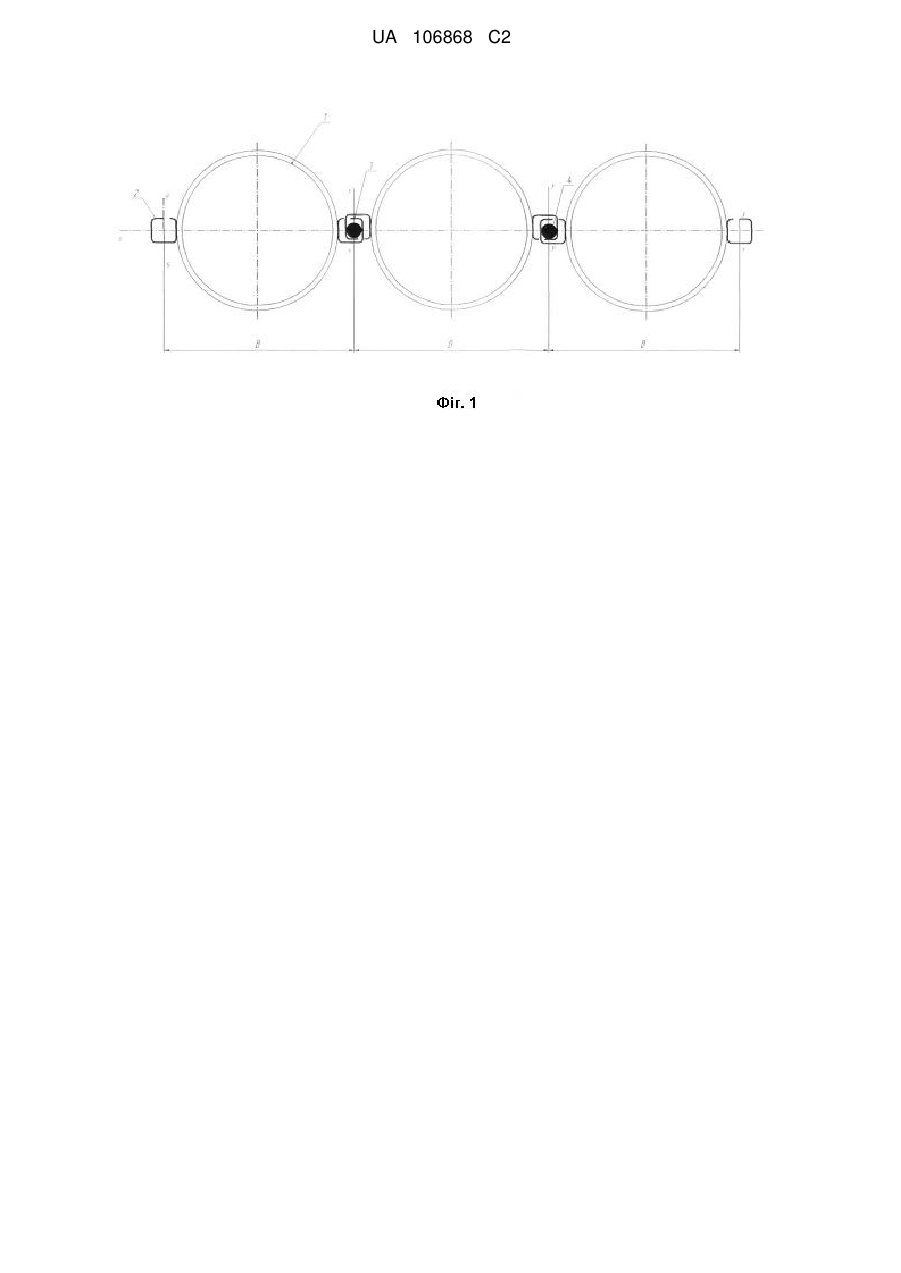

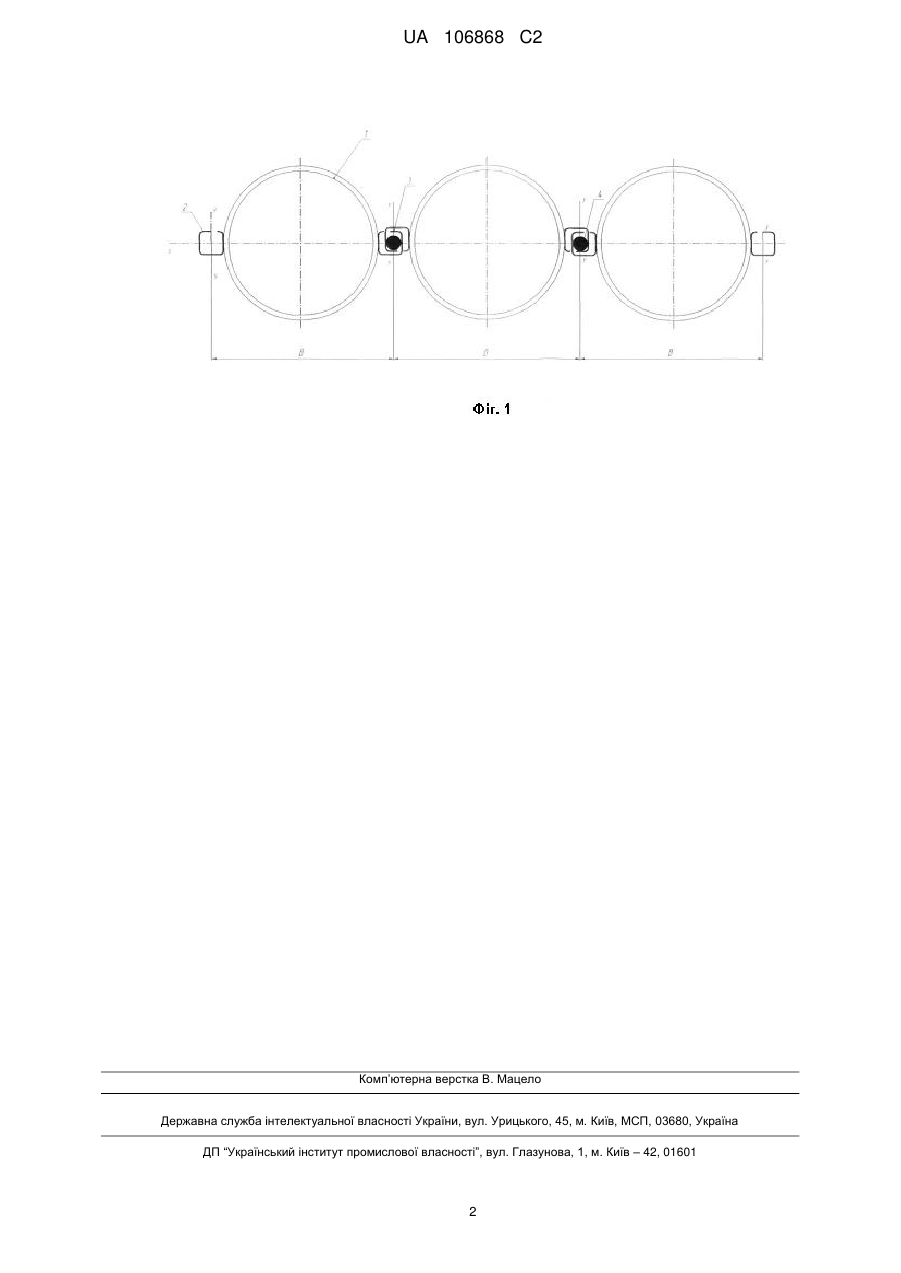

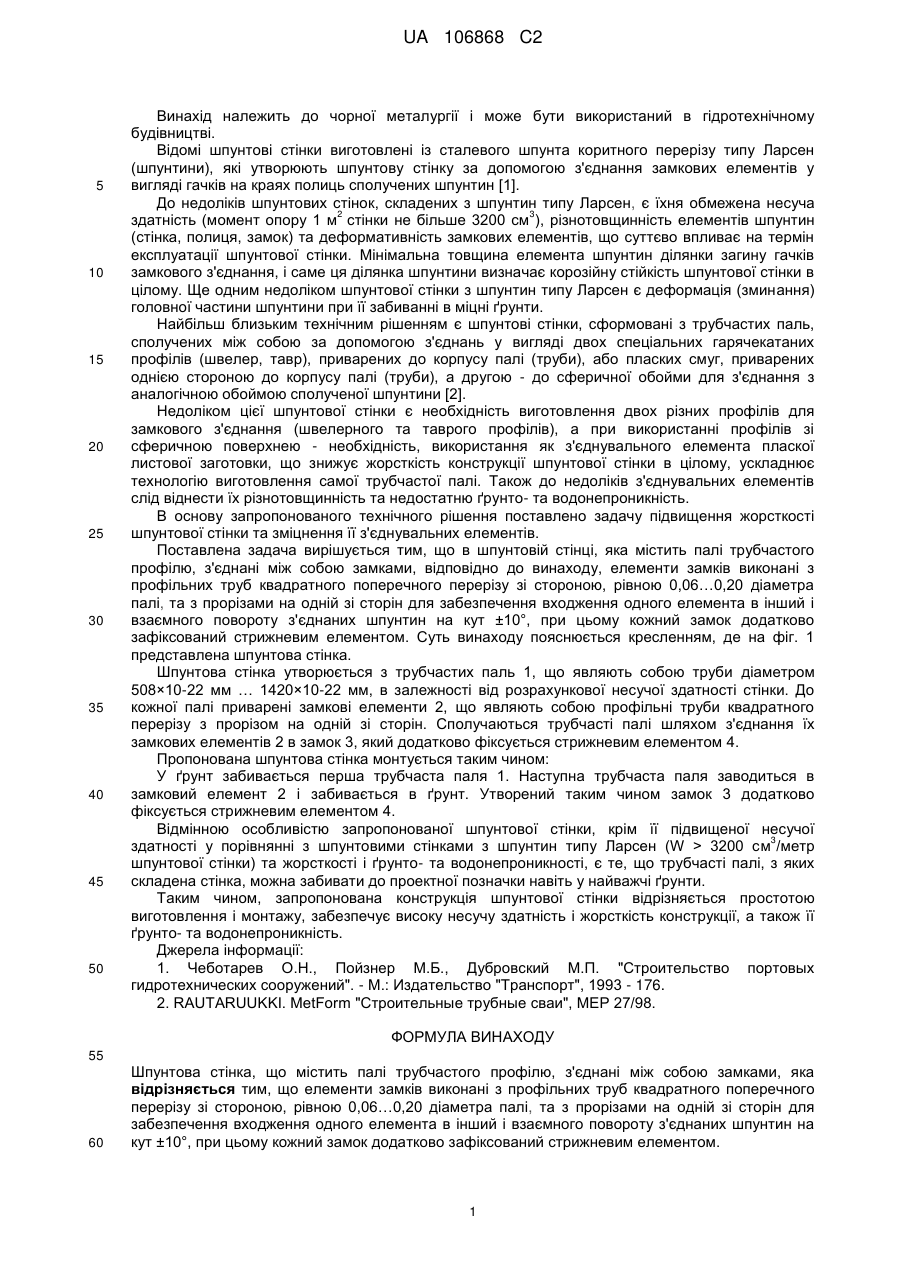

Реферат: Винахід належить до чорної металургії і може бути використаний в гідротехнічному будівництві. Шпунтова стінка містить палі трубчастого профілю, з'єднані між собою замками, елементи яких виконані з профільних труб квадратного поперечного перерізу зі стороною, рівною 0,06…0,20 діаметра палі, та з прорізами на одній зі сторін для забезпечення входження одного елемента в інший і взаємного повороту з'єднаних шпунтин на кут ±10°, при цьому кожний замок додатково зафіксований стрижневим елементом. UA 106868 C2 (12) UA 106868 C2 UA 106868 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до чорної металургії і може бути використаний в гідротехнічному будівництві. Відомі шпунтові стінки виготовлені із сталевого шпунта коритного перерізу типу Ларсен (шпунтини), які утворюють шпунтову стінку за допомогою з'єднання замкових елементів у вигляді гачків на краях полиць сполучених шпунтин [1]. До недоліків шпунтових стінок, складених з шпунтин типу Ларсен, є їхня обмежена несуча 2 3 здатність (момент опору 1 м стінки не більше 3200 см ), різнотовщинність елементів шпунтин (стінка, полиця, замок) та деформативність замкових елементів, що суттєво впливає на термін експлуатації шпунтової стінки. Мінімальна товщина елемента шпунтин ділянки загину гачків замкового з'єднання, і саме ця ділянка шпунтини визначає корозійну стійкість шпунтової стінки в цілому. Ще одним недоліком шпунтової стінки з шпунтин типу Ларсен є деформація (зминання) головної частини шпунтини при її забиванні в міцні ґрунти. Найбільш близьким технічним рішенням є шпунтові стінки, сформовані з трубчастих паль, сполучених між собою за допомогою з'єднань у вигляді двох спеціальних гарячекатаних профілів (швелер, тавр), приварених до корпусу палі (труби), або пласких смуг, приварених однією стороною до корпусу палі (труби), а другою - до сферичної обойми для з'єднання з аналогічною обоймою сполученої шпунтини [2]. Недоліком цієї шпунтової стінки є необхідність виготовлення двох різних профілів для замкового з'єднання (швелерного та таврого профілів), а при використанні профілів зі сферичною поверхнею - необхідність, використання як з'єднувального елемента пласкої листової заготовки, що знижує жорсткість конструкції шпунтової стінки в цілому, ускладнює технологію виготовлення самої трубчастої палі. Також до недоліків з'єднувальних елементів слід віднести їх різнотовщинність та недостатню ґрунто- та водонепроникність. В основу запропонованого технічного рішення поставлено задачу підвищення жорсткості шпунтової стінки та зміцнення її з'єднувальних елементів. Поставлена задача вирішується тим, що в шпунтовій стінці, яка містить палі трубчастого профілю, з'єднані між собою замками, відповідно до винаходу, елементи замків виконані з профільних труб квадратного поперечного перерізу зі стороною, рівною 0,06…0,20 діаметра палі, та з прорізами на одній зі сторін для забезпечення входження одного елемента в інший і взаємного повороту з'єднаних шпунтин на кут ±10°, при цьому кожний замок додатково зафіксований стрижневим елементом. Суть винаходу пояснюється кресленням, де на фіг. 1 представлена шпунтова стінка. Шпунтова стінка утворюється з трубчастих паль 1, що являють собою труби діаметром 508×10-22 мм … 1420×10-22 мм, в залежності від розрахункової несучої здатності стінки. До кожної палі приварені замкові елементи 2, що являють собою профільні труби квадратного перерізу з прорізом на одній зі сторін. Сполучаються трубчасті палі шляхом з'єднання їх замкових елементів 2 в замок 3, який додатково фіксується стрижневим елементом 4. Пропонована шпунтова стінка монтується таким чином: У ґрунт забивається перша трубчаста паля 1. Наступна трубчаста паля заводиться в замковий елемент 2 і забивається в ґрунт. Утворений таким чином замок 3 додатково фіксується стрижневим елементом 4. Відмінною особливістю запропонованої шпунтової стінки, крім її підвищеної несучої 3 здатності у порівнянні з шпунтовими стінками з шпунтин типу Ларсен (W > 3200 см /метр шпунтової стінки) та жорсткості і ґрунто- та водонепроникності, є те, що трубчасті палі, з яких складена стінка, можна забивати до проектної позначки навіть у найважчі ґрунти. Таким чином, запропонована конструкція шпунтової стінки відрізняється простотою виготовлення і монтажу, забезпечує високу несучу здатність і жорсткість конструкції, а також її ґрунто- та водонепроникність. Джерела інформації: 1. Чеботарев О.Н., Пойзнер М.Б., Дубровский М.П. "Строительство портовых гидротехнических сооружений". - М.: Издательство "Транспорт", 1993 - 176. 2. RAUTARUUKKI. MetForm "Строительные трубные сваи", МЕР 27/98. ФОРМУЛА ВИНАХОДУ 55 60 Шпунтова стінка, що містить палі трубчастого профілю, з'єднані між собою замками, яка відрізняється тим, що елементи замків виконані з профільних труб квадратного поперечного перерізу зі стороною, рівною 0,06…0,20 діаметра палі, та з прорізами на одній зі сторін для забезпечення входження одного елемента в інший і взаємного повороту з'єднаних шпунтин на кут ±10°, при цьому кожний замок додатково зафіксований стрижневим елементом. 1 UA 106868 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
