Пристрій для багатофункціонального фізіотерапевтичного впливу

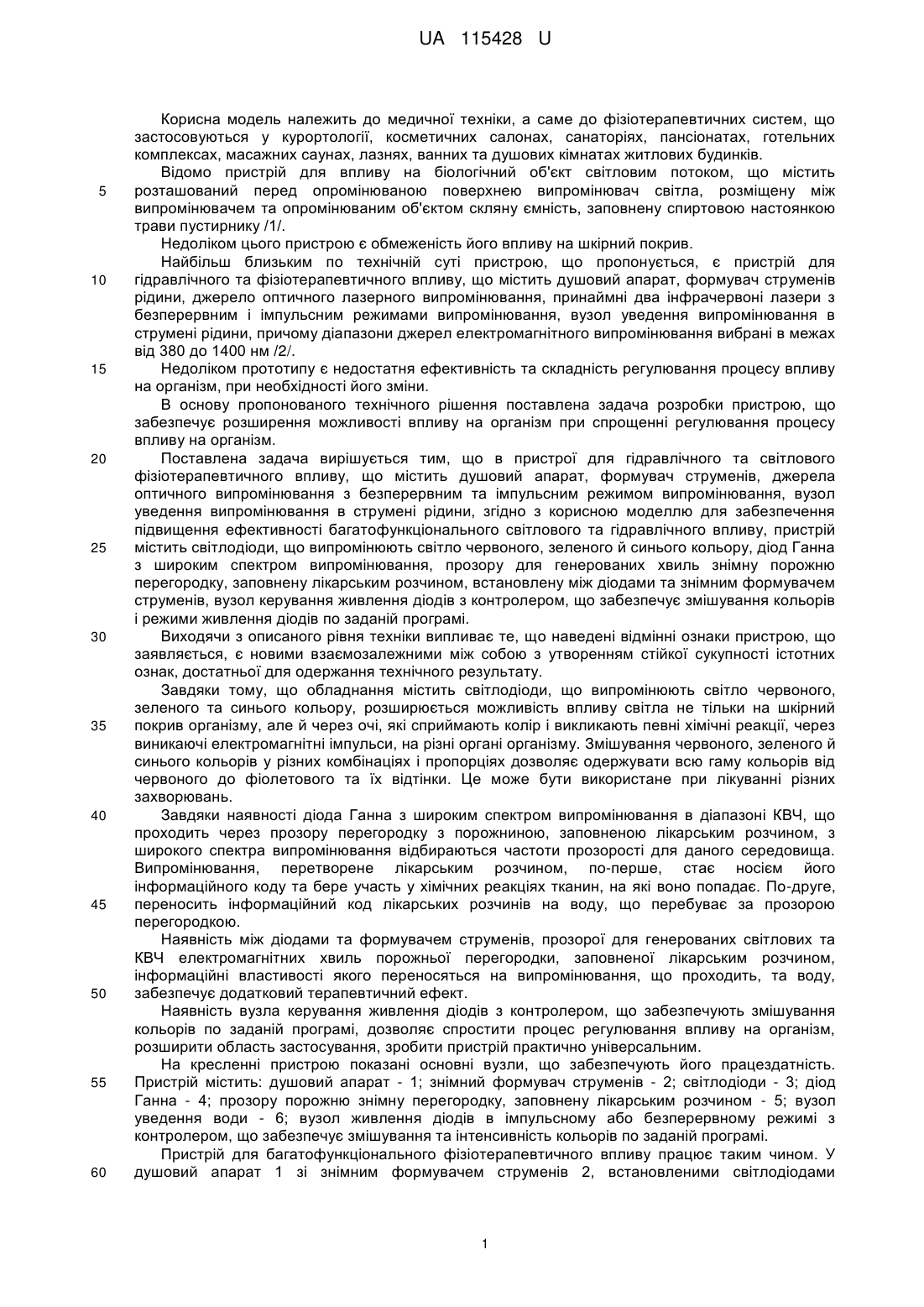

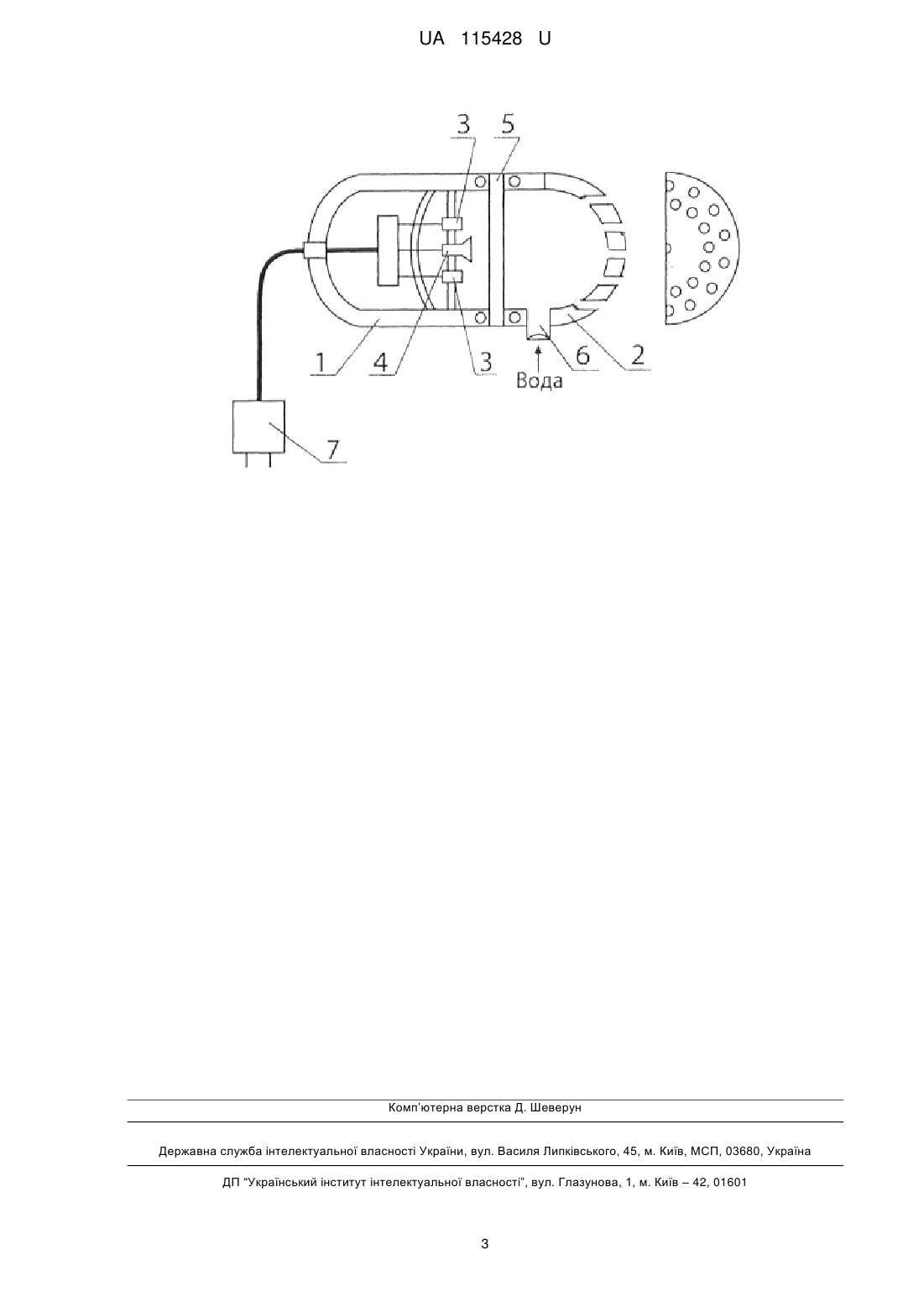

Реферат: Пристрій для багатофункціонального фізіотерапевтичного впливу містить душовий апарат, формувач струменів, джерела оптичного випромінювання з безперервним та імпульсним режимом випромінювання, вузол уведення випромінювання в струмені рідини. Для забезпечення підвищення ефективності багатофункціонального світлового та гідравлічного впливу, пристрій містить світлодіоди, що випромінюють світло червоного, зеленого й синього кольору, діод Ганна із широким спектром випромінювання, прозору для генерованих хвиль знімну порожню перегородку, заповнену лікарським розчином, встановлену між діодами та знімним формувачем струменів, вузол керування живленням діодів з контролером, що забезпечує змішування кольорів і режими живлення діодів по заданій програмі. UA 115428 U (54) ПРИСТРІЙ ДЛЯ БАГАТОФУНКЦІОНАЛЬНОГО ФІЗІОТЕРАПЕВТИЧНОГО ВПЛИВУ UA 115428 U UA 115428 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до фізіотерапевтичних систем, що застосовуються у курортології, косметичних салонах, санаторіях, пансіонатах, готельних комплексах, масажних саунах, лазнях, ванних та душових кімнатах житлових будинків. Відомо пристрій для впливу на біологічний об'єкт світловим потоком, що містить розташований перед опромінюваною поверхнею випромінювач світла, розміщену між випромінювачем та опромінюваним об'єктом скляну ємність, заповнену спиртовою настоянкою трави пустирнику /1/. Недоліком цього пристрою є обмеженість його впливу на шкірний покрив. Найбільш близьким по технічній суті пристрою, що пропонується, є пристрій для гідравлічного та фізіотерапевтичного впливу, що містить душовий апарат, формувач струменів рідини, джерело оптичного лазерного випромінювання, принаймні два інфрачервоні лазери з безперервним і імпульсним режимами випромінювання, вузол уведення випромінювання в струмені рідини, причому діапазони джерел електромагнітного випромінювання вибрані в межах від 380 до 1400 нм /2/. Недоліком прототипу є недостатня ефективність та складність регулювання процесу впливу на організм, при необхідності його зміни. В основу пропонованого технічного рішення поставлена задача розробки пристрою, що забезпечує розширення можливості впливу на організм при спрощенні регулювання процесу впливу на організм. Поставлена задача вирішується тим, що в пристрої для гідравлічного та світлового фізіотерапевтичного впливу, що містить душовий апарат, формувач струменів, джерела оптичного випромінювання з безперервним та імпульсним режимом випромінювання, вузол уведення випромінювання в струмені рідини, згідно з корисною моделлю для забезпечення підвищення ефективності багатофункціонального світлового та гідравлічного впливу, пристрій містить світлодіоди, що випромінюють світло червоного, зеленого й синього кольору, діод Ганна з широким спектром випромінювання, прозору для генерованих хвиль знімну порожню перегородку, заповнену лікарським розчином, встановлену між діодами та знімним формувачем струменів, вузол керування живлення діодів з контролером, що забезпечує змішування кольорів і режими живлення діодів по заданій програмі. Виходячи з описаного рівня техніки випливає те, що наведені відмінні ознаки пристрою, що заявляється, є новими взаємозалежними між собою з утворенням стійкої сукупності істотних ознак, достатньої для одержання технічного результату. Завдяки тому, що обладнання містить світлодіоди, що випромінюють світло червоного, зеленого та синього кольору, розширюється можливість впливу світла не тільки на шкірний покрив організму, але й через очі, які сприймають колір і викликають певні хімічні реакції, через виникаючі електромагнітні імпульси, на різні органі організму. Змішування червоного, зеленого й синього кольорів у різних комбінаціях і пропорціях дозволяє одержувати всю гаму кольорів від червоного до фіолетового та їх відтінки. Це може бути використане при лікуванні різних захворювань. Завдяки наявності діода Ганна з широким спектром випромінювання в діапазоні КВЧ, що проходить через прозору перегородку з порожниною, заповненою лікарським розчином, з широкого спектра випромінювання відбираються частоти прозорості для даного середовища. Випромінювання, перетворене лікарським розчином, по-перше, стає носієм його інформаційного коду та бере участь у хімічних реакціях тканин, на які воно попадає. По-друге, переносить інформаційний код лікарських розчинів на воду, що перебуває за прозорою перегородкою. Наявність між діодами та формувачем струменів, прозорої для генерованих світлових та КВЧ електромагнітних хвиль порожньої перегородки, заповненої лікарським розчином, інформаційні властивості якого переносяться на випромінювання, що проходить, та воду, забезпечує додатковий терапевтичний ефект. Наявність вузла керування живлення діодів з контролером, що забезпечують змішування кольорів по заданій програмі, дозволяє спростити процес регулювання впливу на організм, розширити область застосування, зробити пристрій практично універсальним. На кресленні пристрою показані основні вузли, що забезпечують його працездатність. Пристрій містить: душовий апарат - 1; знімний формувач струменів - 2; світлодіоди - 3; діод Ганна - 4; прозору порожню знімну перегородку, заповнену лікарським розчином - 5; вузол уведення води - 6; вузол живлення діодів в імпульсному або безперервному режимі з контролером, що забезпечує змішування та інтенсивність кольорів по заданій програмі. Пристрій для багатофункціонального фізіотерапевтичного впливу працює таким чином. У душовий апарат 1 зі знімним формувачем струменів 2, встановленими світлодіодами 1 UA 115428 U 5 10 15 20 25 30 35 червоного, зеленого й синього кольору 3 і діодом Ганна 4, встановлюється порожня знімна, прозора для генерованих хвиль, перегородка 5, порожнина якої заповнена лікарським розчином. Через вузол уведення 6 у простір між перегородкою та формувачем струменів подається вода. Від вузла керування живленням 7 на світлодіоди та діод Ганна подається постійний або імпульсний струм, по заздалегідь вибраній програмі. Випромінювання від діодів, проникаючи через прозору порожню перегородку, порожнина якої заповнена лікарським розчином, стає носієм його інформаційного коду, який передається воді та через формувач струменів стікаючої рідини, яка направляється на оброблювану поверхню. Це дозволяє на шкірний покрив впливати світлом, кольором, електромагнітними хвилями КВЧ діапазону, а також краплями води, модифікованої випромінюванням, що пройшли через розчин лікарського препарату. Пропонований пристрій дозволяє здійснити найперспективніші методики терапевтичного впливу на живий організм. Як приклад використання пристрою розглянуто пристрій, що містить по 3 червоних діоди з довжиною хвилі 660 нм, 3 зелених з довжиною хвилі 565 нм, 3 синіх - з довжиною хвилі 430 нм із 2 питомою потужністю випромінювання порядку 1 мВт/см . Діод Ганна типу 3А763К з робочою частотою в діапазоні 60,0-70,0 ГГц та вихідною потужністю 30 мВт. Контролер вузла керування живленням діодів 7 програмувався на живлення діодів червоного кольору та діода Ганна постійною напругою, а діодів зеленого кольору - імпульсною напругою з частотою 0,1 Гц. Прозора знімна перегородка 5 заповнювалася водною настоянкою золотого кореня. На душовому апараті 1 закріплювався знімний формувач струменів 2. Через вузол уведення 6 подавалася вода при температурі 36 °C. Вплив на організм проводилося протягом 15 хвилин. На частоті 65 ГГц водна настоянка є прозорою для КВЧ випромінювання, частина їх зі струменями води попадає на шкірний покрив, забезпечуючи комбінований фізіотерапевтичний вплив на організм. Вибраний режим впливу на організм забезпечує підвищення працездатності, витривалості, поліпшення серцево-судинної діяльності. При знятому формувачі струменів 2 та відсутності подачі води, обладнання дозволяє використовувати його для кольоро-, світло-, лікарської терапії. При знятих формувачі струменів 2 і прозорій порожній перегородці 5 пристрій може використовуватися для світло-, кольоро-, КВЧ - терапії. Техніко-економічні переваги пристрою, що заявляється, у порівнянні з прототипом, полягають у тому, що використання комбінованого впливу на організм з перебудовою світлового, колірного, КВЧ, лікарського та гідравлічного впливу в широкому діапазоні параметрів, залежно від стану організму або бажання оператора, з'являється можливість розширити спектр терапевтичних результатів, що досягаються і одночасно спростити їхнє досягнення. Джерела інформації: 1. RU 2104723, A61N 5/08, 20.02/1998/ 2. RU 2112570, А61N 5/06, 10.06.1998. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Пристрій для багатофункціонального фізіотерапевтичного впливу, що містить душовий апарат, формувач струменів, джерела оптичного випромінювання з безперервним та імпульсним режимом випромінювання, вузол уведення випромінювання в струмені рідини, який відрізняється тим, що, для забезпечення підвищення ефективності багатофункціонального світлового та гідравлічного впливу, пристрій містить світлодіоди, що випромінюють світло червоного, зеленого й синього кольору, діод Ганна із широким спектром випромінювання, прозору для генерованих хвиль знімну порожню перегородку, заповнену лікарським розчином, встановлену між діодами та знімним формувачем струменів, вузол керування живленням діодів з контролером, що забезпечує змішування кольорів і режими живлення діодів по заданій програмі. 2 UA 115428 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
