Ручний підіймач технічного обслуговування сільськогосподарської техніки

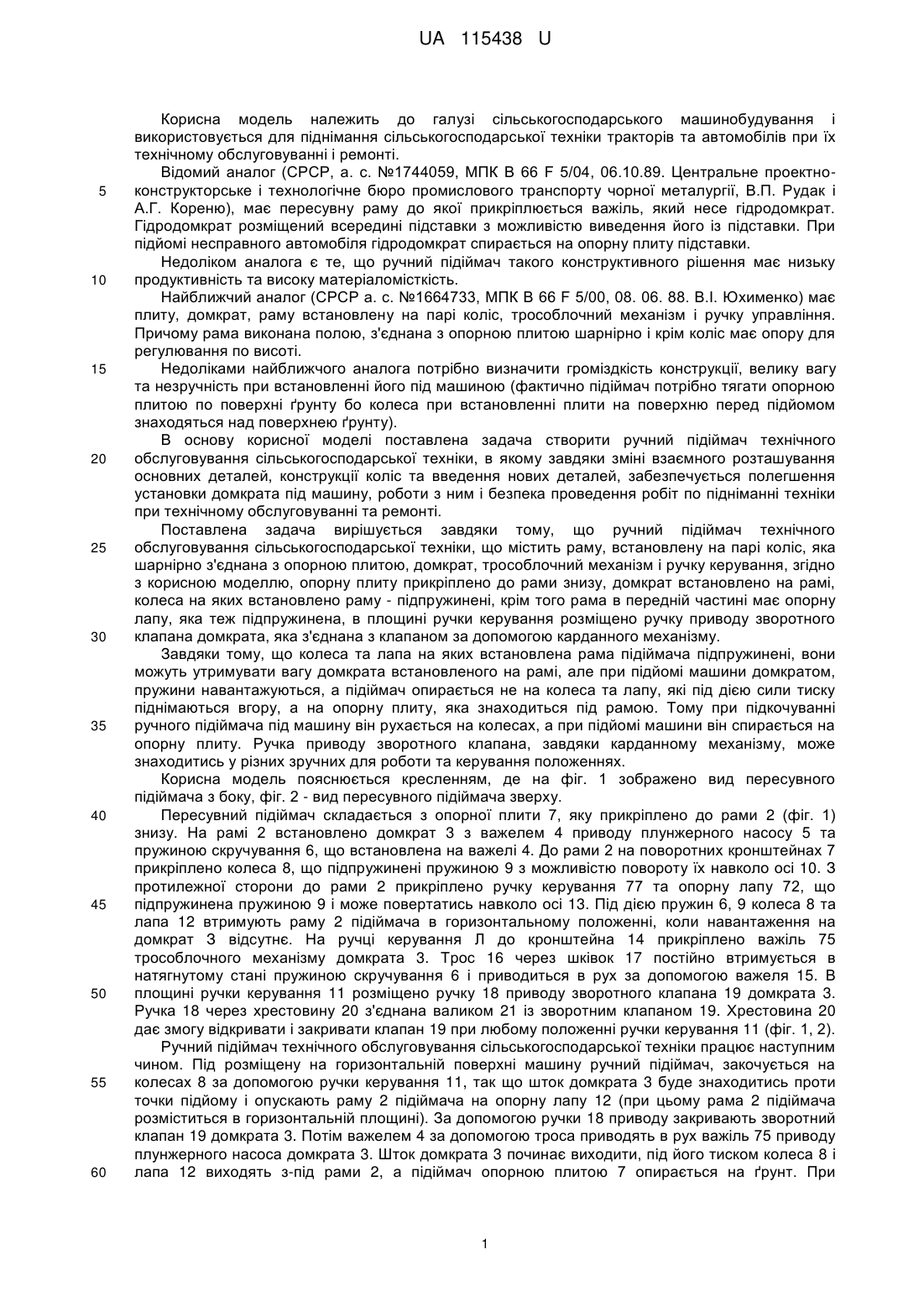

Реферат: Ручний підіймач технічного обслуговування сільськогосподарської техніки містить раму, встановлену на парі коліс, яка шарнірно з'єднана з опорною плитою, домкрат, трособлочний механізм і ручку керування. Опорну плиту прикріплено до рами знизу, домкрат встановлено на рамі, колеса, на яких встановлено раму – підпружинені. Рама в передній частині має опорну лапу, яка теж підпружинена, в площині ручки керування розміщено ручку приводу зворотного клапана домкрата, яка з'єднана з клапаном за допомогою карданного механізму. UA 115438 U (54) РУЧНИЙ ПІДІЙМАЧ ТЕХНІЧНОГО ОБСЛУГОВУВАННЯ СІЛЬСЬКОГОСПОДАРСЬКОЇ ТЕХНІКИ UA 115438 U UA 115438 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і використовується для піднімання сільськогосподарської техніки тракторів та автомобілів при їх технічному обслуговуванні і ремонті. Відомий аналог (СРСР, а. с. №1744059, МПК В 66 F 5/04, 06.10.89. Центральне проектноконструкторське і технологічне бюро промислового транспорту чорної металургії, В.П. Рудак і А.Г. Кореню), має пересувну раму до якої прикріплюється важіль, який несе гідродомкрат. Гідродомкрат розміщений всередині підставки з можливістю виведення його із підставки. При підйомі несправного автомобіля гідродомкрат спирається на опорну плиту підставки. Недоліком аналога є те, що ручний підіймач такого конструктивного рішення має низьку продуктивність та високу матеріаломісткість. Найближчий аналог (СРСР а. с. №1664733, МПК В 66 F 5/00, 08. 06. 88. В.І. Юхименко) має плиту, домкрат, раму встановлену на парі коліс, трособлочний механізм і ручку управління. Причому рама виконана полою, з'єднана з опорною плитою шарнірно і крім коліс має опору для регулювання по висоті. Недоліками найближчого аналога потрібно визначити громіздкість конструкції, велику вагу та незручність при встановленні його під машиною (фактично підіймач потрібно тягати опорною плитою по поверхні ґрунту бо колеса при встановленні плити на поверхню перед підйомом знаходяться над поверхнею ґрунту). В основу корисної моделі поставлена задача створити ручний підіймач технічного обслуговування сільськогосподарської техніки, в якому завдяки зміні взаємного розташування основних деталей, конструкції коліс та введення нових деталей, забезпечується полегшення установки домкрата під машину, роботи з ним і безпека проведення робіт по підніманні техніки при технічному обслуговуванні та ремонті. Поставлена задача вирішується завдяки тому, що ручний підіймач технічного обслуговування сільськогосподарської техніки, що містить раму, встановлену на парі коліс, яка шарнірно з'єднана з опорною плитою, домкрат, трособлочний механізм і ручку керування, згідно з корисною моделлю, опорну плиту прикріплено до рами знизу, домкрат встановлено на рамі, колеса на яких встановлено раму - підпружинені, крім того рама в передній частині має опорну лапу, яка теж підпружинена, в площині ручки керування розміщено ручку приводу зворотного клапана домкрата, яка з'єднана з клапаном за допомогою карданного механізму. Завдяки тому, що колеса та лапа на яких встановлена рама підіймача підпружинені, вони можуть утримувати вагу домкрата встановленого на рамі, але при підйомі машини домкратом, пружини навантажуються, а підіймач опирається не на колеса та лапу, які під дією сили тиску піднімаються вгору, а на опорну плиту, яка знаходиться під рамою. Тому при підкочуванні ручного підіймача під машину він рухається на колесах, а при підйомі машини він спирається на опорну плиту. Ручка приводу зворотного клапана, завдяки карданному механізму, може знаходитись у різних зручних для роботи та керування положеннях. Корисна модель пояснюється кресленням, де на фіг. 1 зображено вид пересувного підіймача з боку, фіг. 2 - вид пересувного підіймача зверху. Пересувний підіймач складається з опорної плити 7, яку прикріплено до рами 2 (фіг. 1) знизу. На рамі 2 встановлено домкрат 3 з важелем 4 приводу плунжерного насосу 5 та пружиною скручування 6, що встановлена на важелі 4. До рами 2 на поворотних кронштейнах 7 прикріплено колеса 8, що підпружинені пружиною 9 з можливістю повороту їх навколо осі 10. З протилежної сторони до рами 2 прикріплено ручку керування 77 та опорну лапу 72, що підпружинена пружиною 9 і може повертатись навколо осі 13. Під дією пружин 6, 9 колеса 8 та лапа 12 втримують раму 2 підіймача в горизонтальному положенні, коли навантаження на домкрат З відсутнє. На ручці керування Л до кронштейна 14 прикріплено важіль 75 трособлочного механізму домкрата 3. Трос 16 через шківок 17 постійно втримується в натягнутому стані пружиною скручування 6 і приводиться в рух за допомогою важеля 15. В площині ручки керування 11 розміщено ручку 18 приводу зворотного клапана 19 домкрата 3. Ручка 18 через хрестовину 20 з'єднана валиком 21 із зворотним клапаном 19. Хрестовина 20 дає змогу відкривати і закривати клапан 19 при любому положенні ручки керування 11 (фіг. 1, 2). Ручний підіймач технічного обслуговування сільськогосподарської техніки працює наступним чином. Під розміщену на горизонтальній поверхні машину ручний підіймач, закочується на колесах 8 за допомогою ручки керування 11, так що шток домкрата 3 буде знаходитись проти точки підйому і опускають раму 2 підіймача на опорну лапу 12 (при цьому рама 2 підіймача розміститься в горизонтальній площині). За допомогою ручки 18 приводу закривають зворотний клапан 19 домкрата 3. Потім важелем 4 за допомогою троса приводять в рух важіль 75 приводу плунжерного насоса домкрата 3. Шток домкрата 3 починає виходити, під його тиском колеса 8 і лапа 12 виходять з-під рами 2, а підіймач опорною плитою 7 опирається на ґрунт. При 1 UA 115438 U 5 10 подальшому виході штока піднімається на потрібну висоту машина і при потребі фіксується підставкою. Для опускання машини, працівник ручкою 18 приводу відкриває зворотній клапан 19 домкрата 3 і шток під дією ваги машини опускається. Колеса 8 і лапа 12 під дією пружин 6, 9 повертається в транспортне положення (підкочуються під раму підіймача). За допомогою Внаслідок винесення органів керування на ручку запропонованого ручного підіймача технічного обслуговування сільськогосподарської техніки, підвищується продуктивність праці, культура виробництва та знижується можливість травмування робітників. Внаслідок цього при підніманні машини вся вага її приходиться на опорну плиту, а при перевезенні пересувного підіймача, його вага утримується колесами, ручка приводу зворотного клапана домкрата може знаходитись в різних зручних для керування та роботи положеннях. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Ручний підіймач технічного обслуговування сільськогосподарської техніки, що містить раму, встановлену на парі коліс, яка шарнірно з'єднана з опорною плитою, домкрат, трособлочний механізм і ручку керування, який відрізняється тим, що опорну плиту прикріплено до рами знизу, домкрат встановлено на рамі, колеса, на яких встановлено раму - підпружинені, крім того рама в передній частині має опорну лапу, яка теж підпружинена, в площині ручки керування розміщено ручку приводу зворотного клапана домкрата, яка з'єднана з клапаном за допомогою карданного механізму. 2 UA 115438 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
