Пристрій для підводної тракції хребта

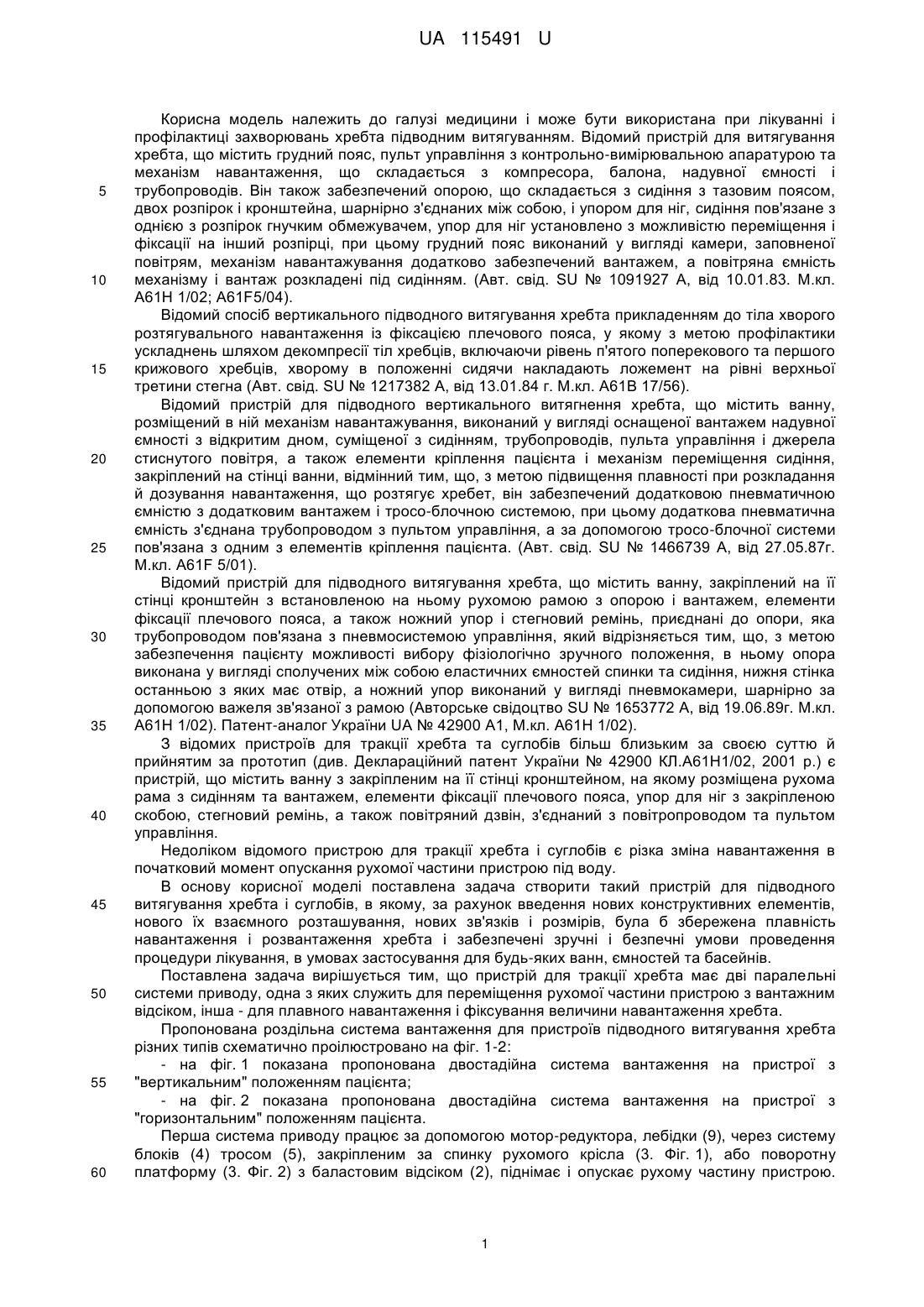

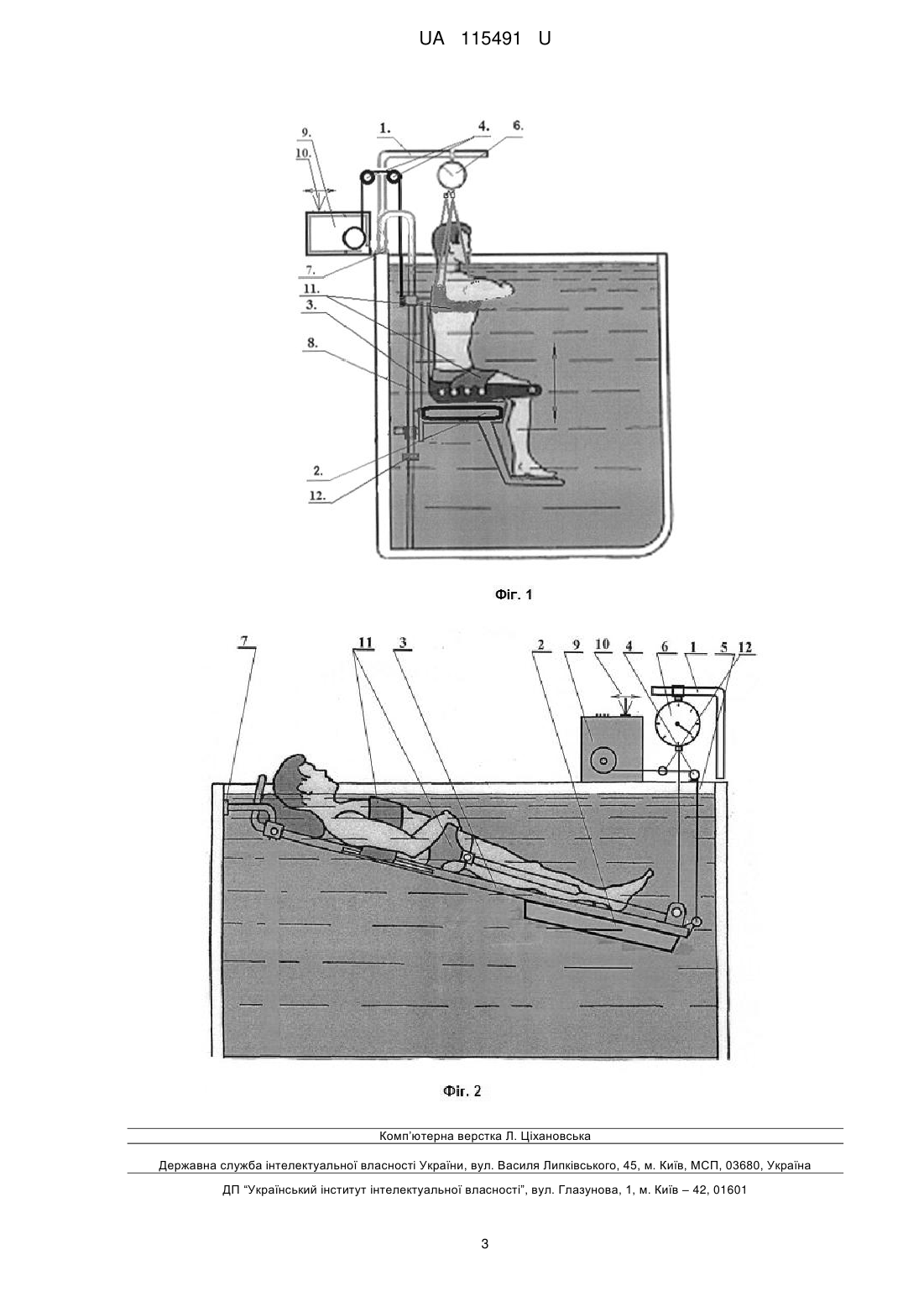

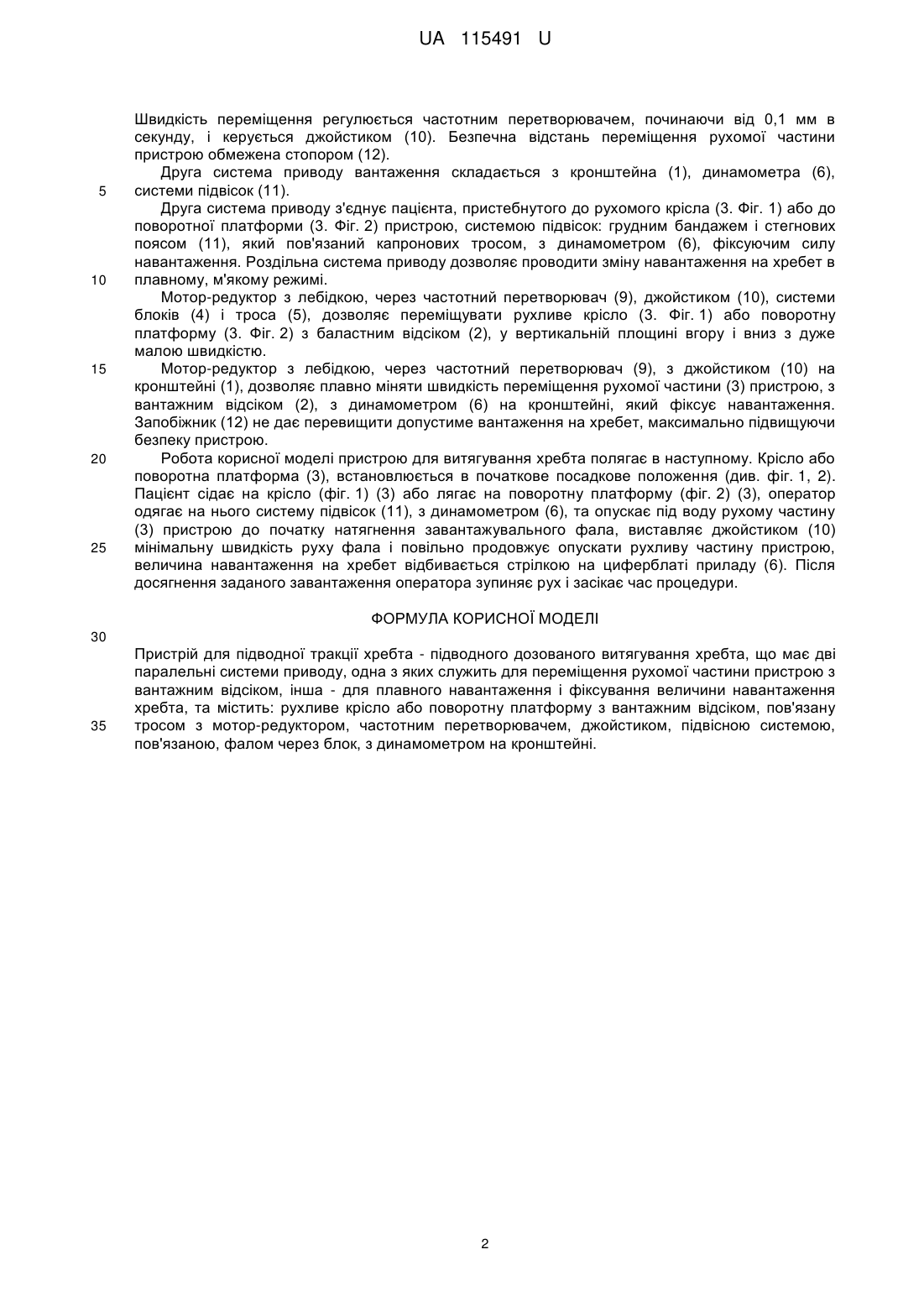

Реферат: UA 115491 U UA 115491 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі медицини і може бути використана при лікуванні і профілактиці захворювань хребта підводним витягуванням. Відомий пристрій для витягування хребта, що містить грудний пояс, пульт управління з контрольно-вимірювальною апаратурою та механізм навантаження, що складається з компресора, балона, надувної ємності і трубопроводів. Він також забезпечений опорою, що складається з сидіння з тазовим поясом, двох розпірок і кронштейна, шарнірно з'єднаних між собою, і упором для ніг, сидіння пов'язане з однією з розпірок гнучким обмежувачем, упор для ніг установлено з можливістю переміщення і фіксації на інший розпірці, при цьому грудний пояс виконаний у вигляді камери, заповненої повітрям, механізм навантажування додатково забезпечений вантажем, а повітряна ємність механізму і вантаж розкладені під сидінням. (Авт. свід. SU № 1091927 А, від 10.01.83. М.кл. А61Н 1/02; A61F5/04). Відомий спосіб вертикального підводного витягування хребта прикладенням до тіла хворого розтягувального навантаження із фіксацією плечового пояса, у якому з метою профілактики ускладнень шляхом декомпресії тіл хребців, включаючи рівень п'ятого поперекового та першого крижового хребців, хворому в положенні сидячи накладають ложемент на рівні верхньої третини стегна (Авт. свід. SU № 1217382 А, від 13.01.84 г. М.кл. А61В 17/56). Відомий пристрій для підводного вертикального витягнення хребта, що містить ванну, розміщений в ній механізм навантажування, виконаний у вигляді оснащеної вантажем надувної ємності з відкритим дном, суміщеної з сидінням, трубопроводів, пульта управління і джерела стиснутого повітря, а також елементи кріплення пацієнта і механізм переміщення сидіння, закріплений на стінці ванни, відмінний тим, що, з метою підвищення плавності при розкладання й дозування навантаження, що розтягує хребет, він забезпечений додатковою пневматичною ємністю з додатковим вантажем і тросо-блочною системою, при цьому додаткова пневматична ємність з'єднана трубопроводом з пультом управління, а за допомогою тросо-блочної системи пов'язана з одним з елементів кріплення пацієнта. (Авт. свід. SU № 1466739 А, від 27.05.87г. М.кл. A61F 5/01). Відомий пристрій для підводного витягування хребта, що містить ванну, закріплений на її стінці кронштейн з встановленою на ньому рухомою рамою з опорою і вантажем, елементи фіксації плечового пояса, а також ножний упор і стегновий ремінь, приєднані до опори, яка трубопроводом пов'язана з пневмосистемою управління, який відрізняється тим, що, з метою забезпечення пацієнту можливості вибору фізіологічно зручного положення, в ньому опора виконана у вигляді сполучених між собою еластичних ємностей спинки та сидіння, нижня стінка останньою з яких має отвір, а ножний упор виконаний у вигляді пневмокамери, шарнірно за допомогою важеля зв'язаної з рамою (Авторське свідоцтво SU № 1653772 А, від 19.06.89г. М.кл. А61Н 1/02). Патент-аналог України UA № 42900 А1, М.кл. А61Н 1/02). З відомих пристроїв для тракції хребта та суглобів більш близьким за своєю суттю й прийнятим за прототип (див. Деклараційний патент України № 42900 КЛ.А61Н1/02, 2001 р.) є пристрій, що містить ванну з закріпленим на її стінці кронштейном, на якому розміщена рухома рама з сидінням та вантажем, елементи фіксації плечового пояса, упор для ніг з закріпленою скобою, стегновий ремінь, а також повітряний дзвін, з'єднаний з повітропроводом та пультом управління. Недоліком відомого пристрою для тракції хребта і суглобів є різка зміна навантаження в початковий момент опускання рухомої частини пристрою під воду. В основу корисної моделі поставлена задача створити такий пристрій для підводного витягування хребта і суглобів, в якому, за рахунок введення нових конструктивних елементів, нового їх взаємного розташування, нових зв'язків і розмірів, була б збережена плавність навантаження і розвантаження хребта і забезпечені зручні і безпечні умови проведення процедури лікування, в умовах застосування для будь-яких ванн, ємностей та басейнів. Поставлена задача вирішується тим, що пристрій для тракції хребта має дві паралельні системи приводу, одна з яких служить для переміщення рухомої частини пристрою з вантажним відсіком, інша - для плавного навантаження і фіксування величини навантаження хребта. Пропонована роздільна система вантаження для пристроїв підводного витягування хребта різних типів схематично проілюстровано на фiг. 1-2: - на фiг. 1 показана пропонована двостадійна система вантаження на пристрої з "вертикальним" положенням пацієнта; - на фiг. 2 показана пропонована двостадійна система вантаження на пристрої з "горизонтальним" положенням пацієнта. Перша система приводу працює за допомогою мотор-редуктора, лебідки (9), через систему блоків (4) тросом (5), закріпленим за спинку рухомого крісла (3. Фiг. 1), або поворотну платформу (3. Фiг. 2) з баластовим відсіком (2), піднімає і опускає рухому частину пристрою. 1 UA 115491 U 5 10 15 20 25 Швидкість переміщення регулюється частотним перетворювачем, починаючи від 0,1 мм в секунду, і керується джойстиком (10). Безпечна відстань переміщення рухомої частини пристрою обмежена стопором (12). Друга система приводу вантаження складається з кронштейна (1), динамометра (6), системи підвісок (11). Друга система приводу з'єднує пацієнта, пристебнутого до рухомого крісла (3. Фiг. 1) або до поворотної платформи (3. Фiг. 2) пристрою, системою підвісок: грудним бандажем і стегнових поясом (11), який пов'язаний капронових тросом, з динамометром (6), фіксуючим силу навантаження. Роздільна система приводу дозволяє проводити зміну навантаження на хребет в плавному, м'якому режимі. Мотор-редуктор з лебідкою, через частотний перетворювач (9), джойстиком (10), системи блоків (4) і троса (5), дозволяє переміщувати рухливе крісло (3. Фiг. 1) або поворотну платформу (3. Фiг. 2) з баластним відсіком (2), у вертикальній площині вгору і вниз з дуже малою швидкістю. Мотор-редуктор з лебідкою, через частотний перетворювач (9), з джойстиком (10) на кронштейні (1), дозволяє плавно міняти швидкість переміщення рухомої частини (3) пристрою, з вантажним відсіком (2), з динамометром (6) на кронштейні, який фіксує навантаження. Запобіжник (12) не дає перевищити допустиме вантаження на хребет, максимально підвищуючи безпеку пристрою. Робота корисної моделі пристрою для витягування хребта полягає в наступному. Крісло або поворотна платформа (3), встановлюється в початкове посадкове положення (див. фiг. 1, 2). Пацієнт сідає на крісло (фiг. 1) (3) або лягає на поворотну платформу (фiг. 2) (3), оператор одягає на нього систему підвісок (11), з динамометром (6), та опускає під воду рухому частину (3) пристрою до початку натягнення завантажувального фала, виставляє джойстиком (10) мінімальну швидкість руху фала і повільно продовжує опускати рухливу частину пристрою, величина навантаження на хребет відбивається стрілкою на циферблаті приладу (6). Після досягнення заданого завантаження оператора зупиняє рух і засікає час процедури. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Пристрій для підводної тракції хребта - підводного дозованого витягування хребта, що має дві паралельні системи приводу, одна з яких служить для переміщення рухомої частини пристрою з вантажним відсіком, інша - для плавного навантаження і фіксування величини навантаження хребта, та містить: рухливе крісло або поворотну платформу з вантажним відсіком, пов'язану тросом з мотор-редуктором, частотним перетворювачем, джойстиком, підвісною системою, пов'язаною, фалом через блок, з динамометром на кронштейні. 2 UA 115491 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
