Пристрій для штампування деталей коробчастої форми імпульсними джерелами енергії

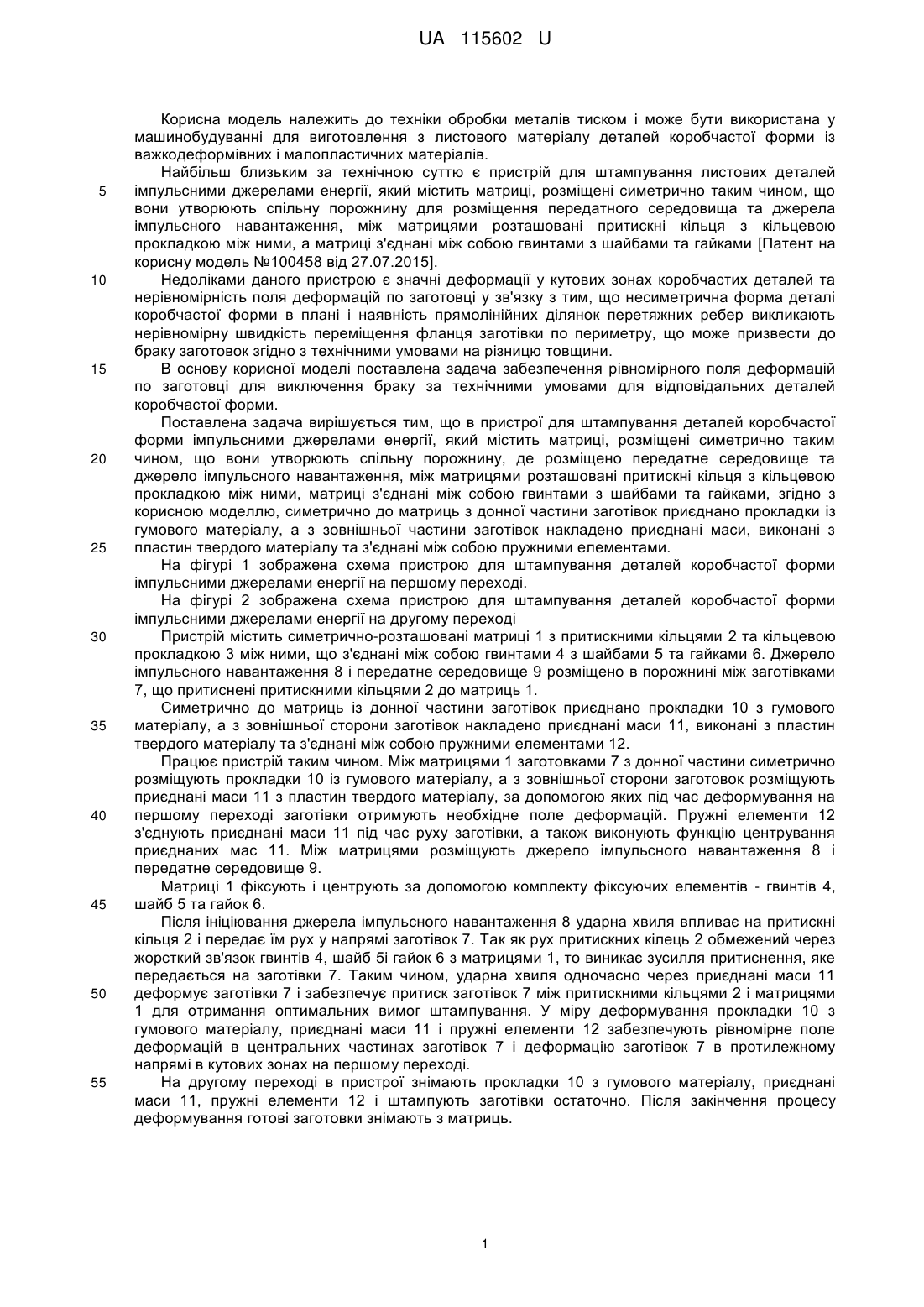

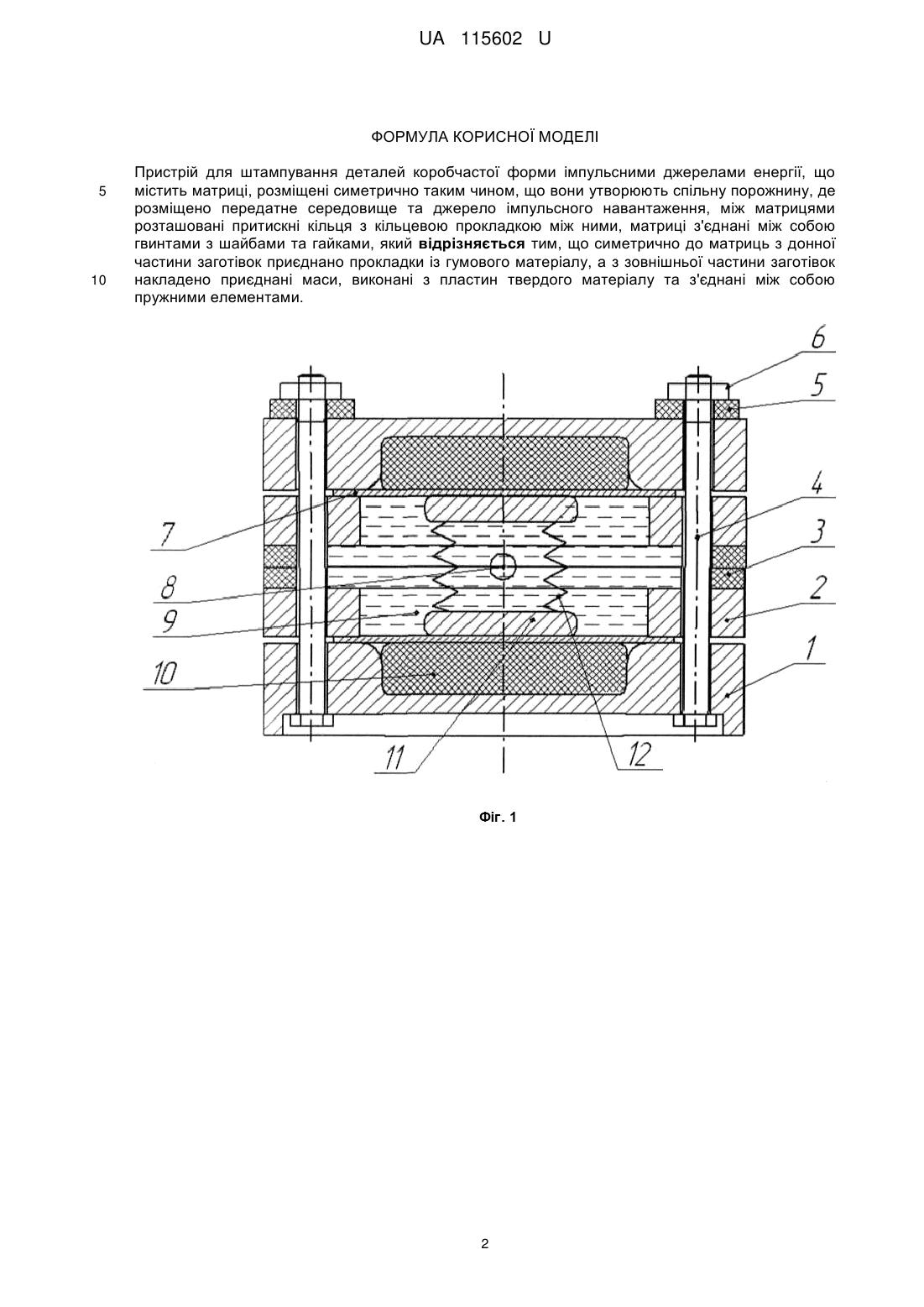

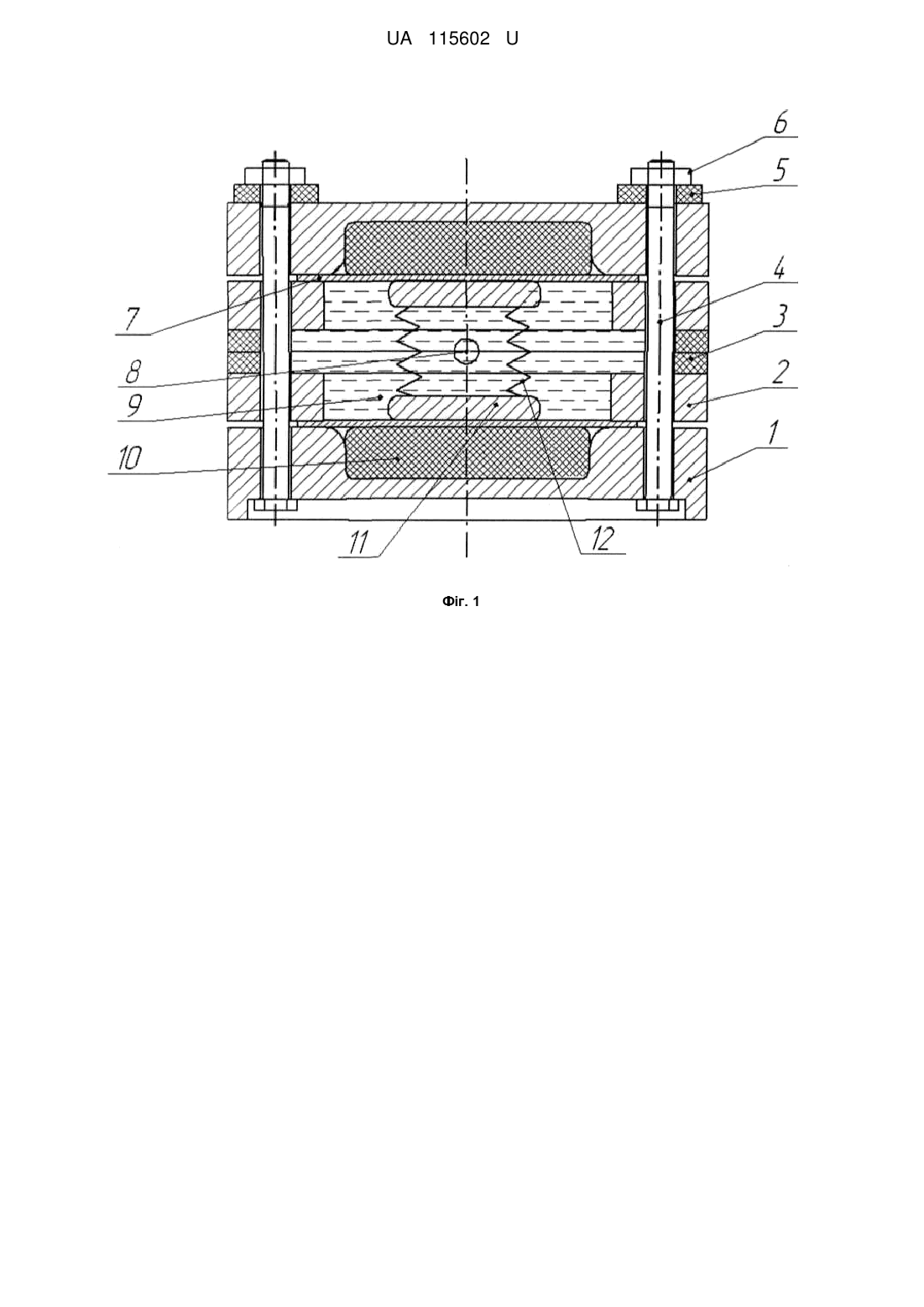

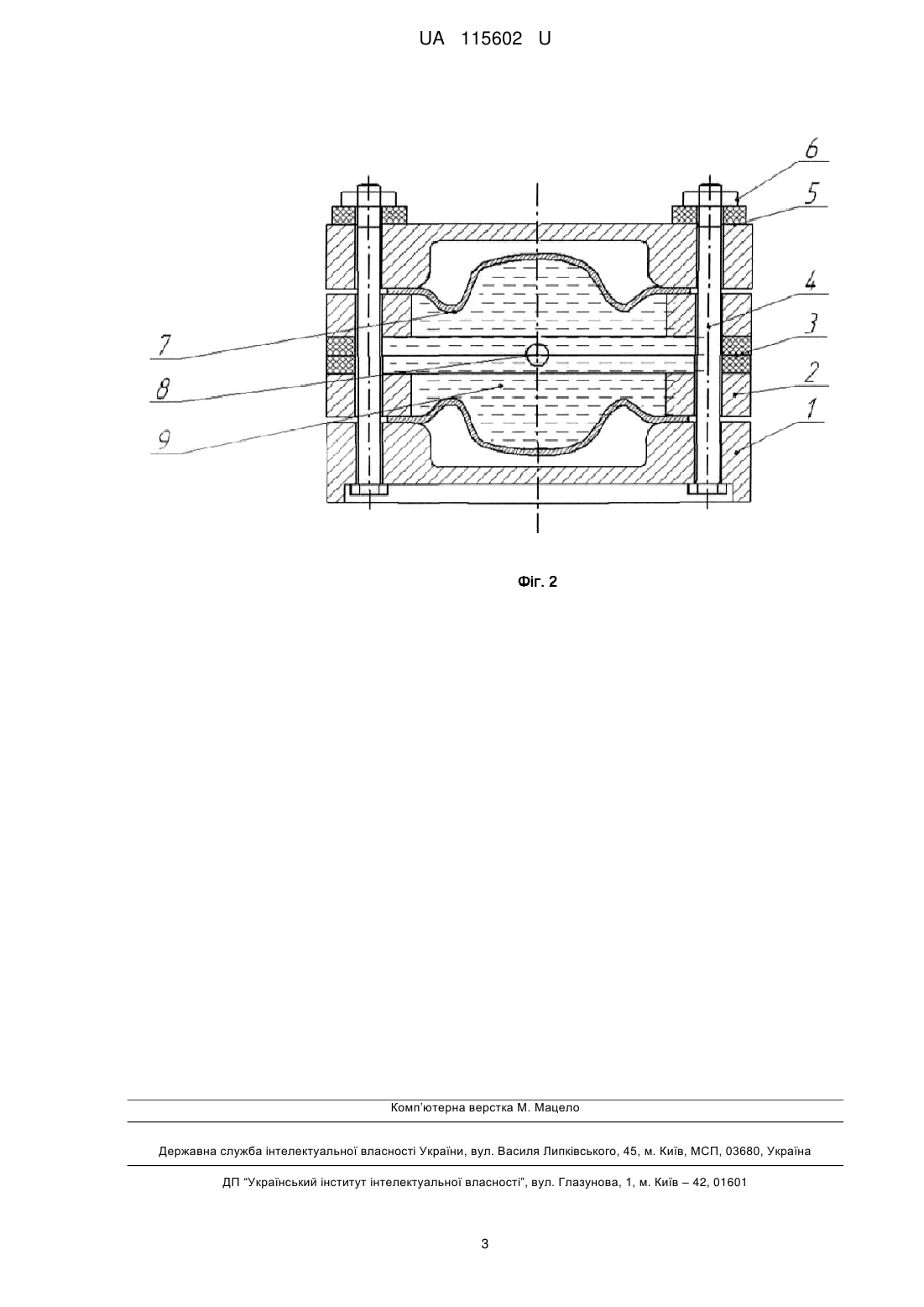

Реферат: Пристрій для штампування деталей коробчастої форми імпульсними джерелами енергії містить матриці, розміщені симетрично таким чином, що вони утворюють спільну порожнину, де розміщено передатне середовище та джерело імпульсного навантаження, між матрицями розташовані притискні кільця з кільцевою прокладкою між ними, матриці з'єднані між собою гвинтами з шайбами та гайками. Симетрично до матриць з донної частини заготівок приєднано прокладки із гумового матеріалу, а з зовнішньої частини заготівок накладено приєднані маси, виконані з пластин твердого матеріалу та з'єднані між собою пружними елементами. UA 115602 U (12) UA 115602 U UA 115602 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до техніки обробки металів тиском і може бути використана у машинобудуванні для виготовлення з листового матеріалу деталей коробчастої форми із важкодеформівних і малопластичних матеріалів. Найбільш близьким за технічною суттю є пристрій для штампування листових деталей імпульсними джерелами енергії, який містить матриці, розміщені симетрично таким чином, що вони утворюють спільну порожнину для розміщення передатного середовища та джерела імпульсного навантаження, між матрицями розташовані притискні кільця з кільцевою прокладкою між ними, а матриці з'єднані між собою гвинтами з шайбами та гайками [Патент на корисну модель №100458 від 27.07.2015]. Недоліками даного пристрою є значні деформації у кутових зонах коробчастих деталей та нерівномірність поля деформацій по заготовці у зв'язку з тим, що несиметрична форма деталі коробчастої форми в плані і наявність прямолінійних ділянок перетяжних ребер викликають нерівномірну швидкість переміщення фланця заготівки по периметру, що може призвести до браку заготовок згідно з технічними умовами на різницю товщини. В основу корисної моделі поставлена задача забезпечення рівномірного поля деформацій по заготовці для виключення браку за технічними умовами для відповідальних деталей коробчастої форми. Поставлена задача вирішується тим, що в пристрої для штампування деталей коробчастої форми імпульсними джерелами енергії, який містить матриці, розміщені симетрично таким чином, що вони утворюють спільну порожнину, де розміщено передатне середовище та джерело імпульсного навантаження, між матрицями розташовані притискні кільця з кільцевою прокладкою між ними, матриці з'єднані між собою гвинтами з шайбами та гайками, згідно з корисною моделлю, симетрично до матриць з донної частини заготівок приєднано прокладки із гумового матеріалу, а з зовнішньої частини заготівок накладено приєднані маси, виконані з пластин твердого матеріалу та з'єднані між собою пружними елементами. На фігурі 1 зображена схема пристрою для штампування деталей коробчастої форми імпульсними джерелами енергії на першому переході. На фігурі 2 зображена схема пристрою для штампування деталей коробчастої форми імпульсними джерелами енергії на другому переході Пристрій містить симетрично-розташовані матриці 1 з притискними кільцями 2 та кільцевою прокладкою 3 між ними, що з'єднані між собою гвинтами 4 з шайбами 5 та гайками 6. Джерело імпульсного навантаження 8 і передатне середовище 9 розміщено в порожнині між заготівками 7, що притиснені притискними кільцями 2 до матриць 1. Симетрично до матриць із донної частини заготівок приєднано прокладки 10 з гумового матеріалу, а з зовнішньої сторони заготівок накладено приєднані маси 11, виконані з пластин твердого матеріалу та з'єднані між собою пружними елементами 12. Працює пристрій таким чином. Між матрицями 1 заготовками 7 з донної частини симетрично розміщують прокладки 10 із гумового матеріалу, а з зовнішньої сторони заготовок розміщують приєднані маси 11 з пластин твердого матеріалу, за допомогою яких під час деформування на першому переході заготівки отримують необхідне поле деформацій. Пружні елементи 12 з'єднують приєднані маси 11 під час руху заготівки, а також виконують функцію центрування приєднаних мас 11. Між матрицями розміщують джерело імпульсного навантаження 8 і передатне середовище 9. Матриці 1 фіксують і центрують за допомогою комплекту фіксуючих елементів - гвинтів 4, шайб 5 та гайок 6. Після ініціювання джерела імпульсного навантаження 8 ударна хвиля впливає на притискні кільця 2 і передає їм рух у напрямі заготівок 7. Так як рух притискних кілець 2 обмежений через жорсткий зв'язок гвинтів 4, шайб 5і гайок 6 з матрицями 1, то виникає зусилля притиснення, яке передається на заготівки 7. Таким чином, ударна хвиля одночасно через приєднані маси 11 деформує заготівки 7 і забезпечує притиск заготівок 7 між притискними кільцями 2 і матрицями 1 для отримання оптимальних вимог штампування. У міру деформування прокладки 10 з гумового матеріалу, приєднані маси 11 і пружні елементи 12 забезпечують рівномірне поле деформацій в центральних частинах заготівок 7 і деформацію заготівок 7 в протилежному напрямі в кутових зонах на першому переході. На другому переході в пристрої знімають прокладки 10 з гумового матеріалу, приєднані маси 11, пружні елементи 12 і штампують заготівки остаточно. Після закінчення процесу деформування готові заготовки знімають з матриць. 1 UA 115602 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для штампування деталей коробчастої форми імпульсними джерелами енергії, що містить матриці, розміщені симетрично таким чином, що вони утворюють спільну порожнину, де розміщено передатне середовище та джерело імпульсного навантаження, між матрицями розташовані притискні кільця з кільцевою прокладкою між ними, матриці з'єднані між собою гвинтами з шайбами та гайками, який відрізняється тим, що симетрично до матриць з донної частини заготівок приєднано прокладки із гумового матеріалу, а з зовнішньої частини заготівок накладено приєднані маси, виконані з пластин твердого матеріалу та з'єднані між собою пружними елементами. 2 UA 115602 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
