Формула / Реферат

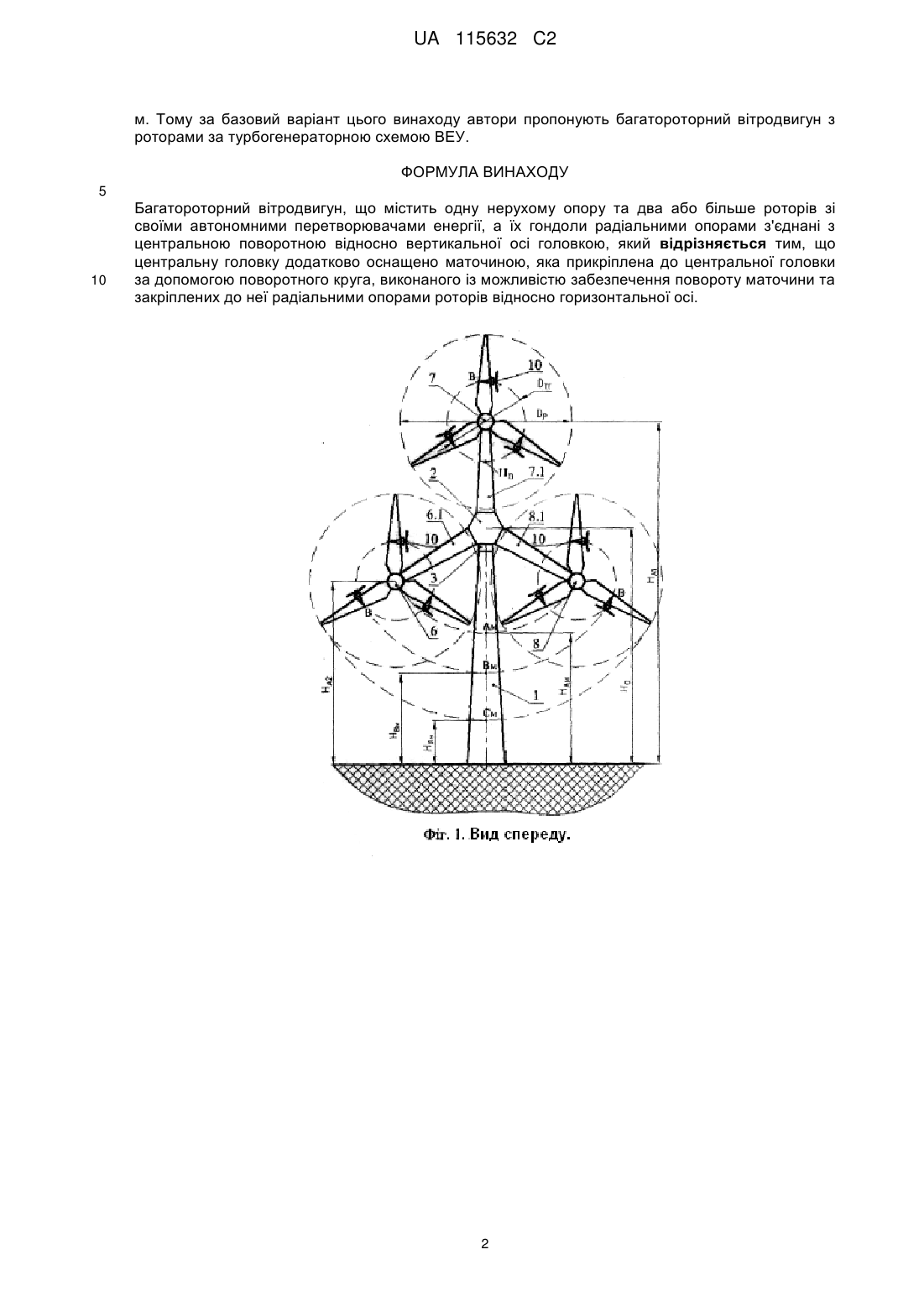

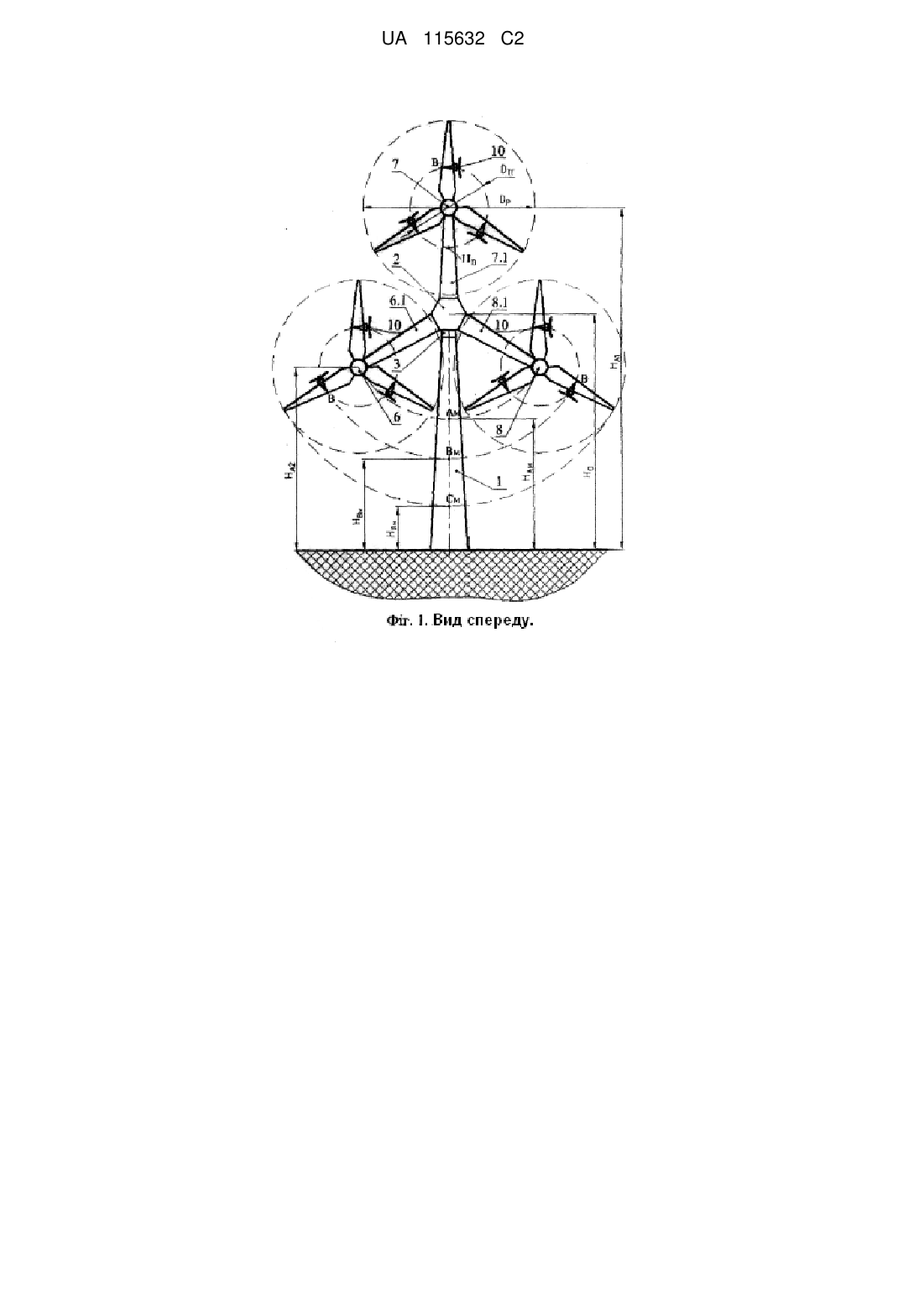

Багатороторний вітродвигун, що містить одну нерухому опору та два або більше роторів зі своїми автономними перетворювачами енергії, а їх гондоли радіальними опорами з'єднані з центральною поворотною відносно вертикальної осі головкою, який відрізняється тим, що центральну головку додатково оснащено маточиною, яка прикріплена до центральної головки за допомогою поворотного круга, виконаного із можливістю забезпечення повороту маточини та закріплених до неї радіальними опорами роторів відносно горизонтальної осі.

Текст

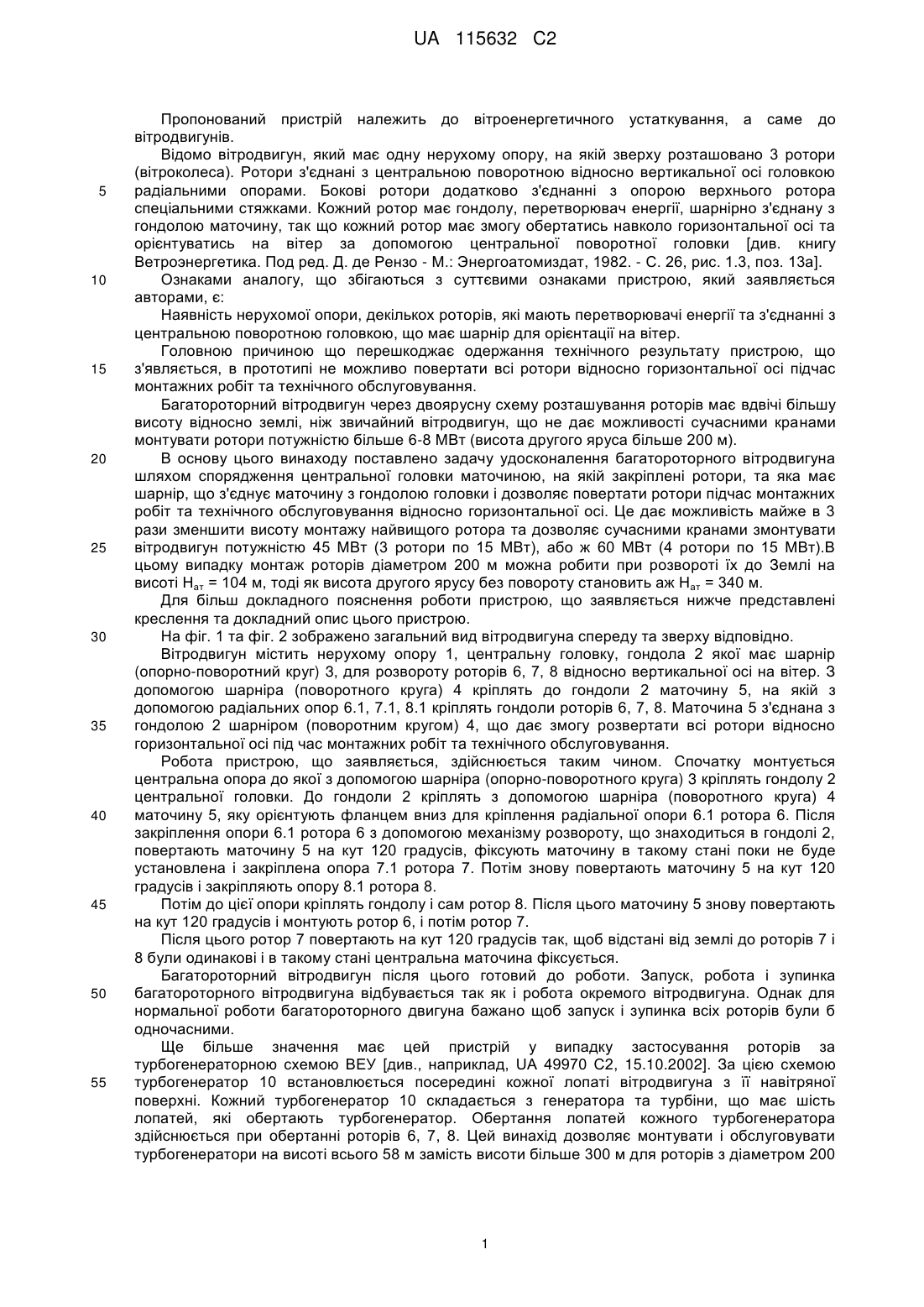

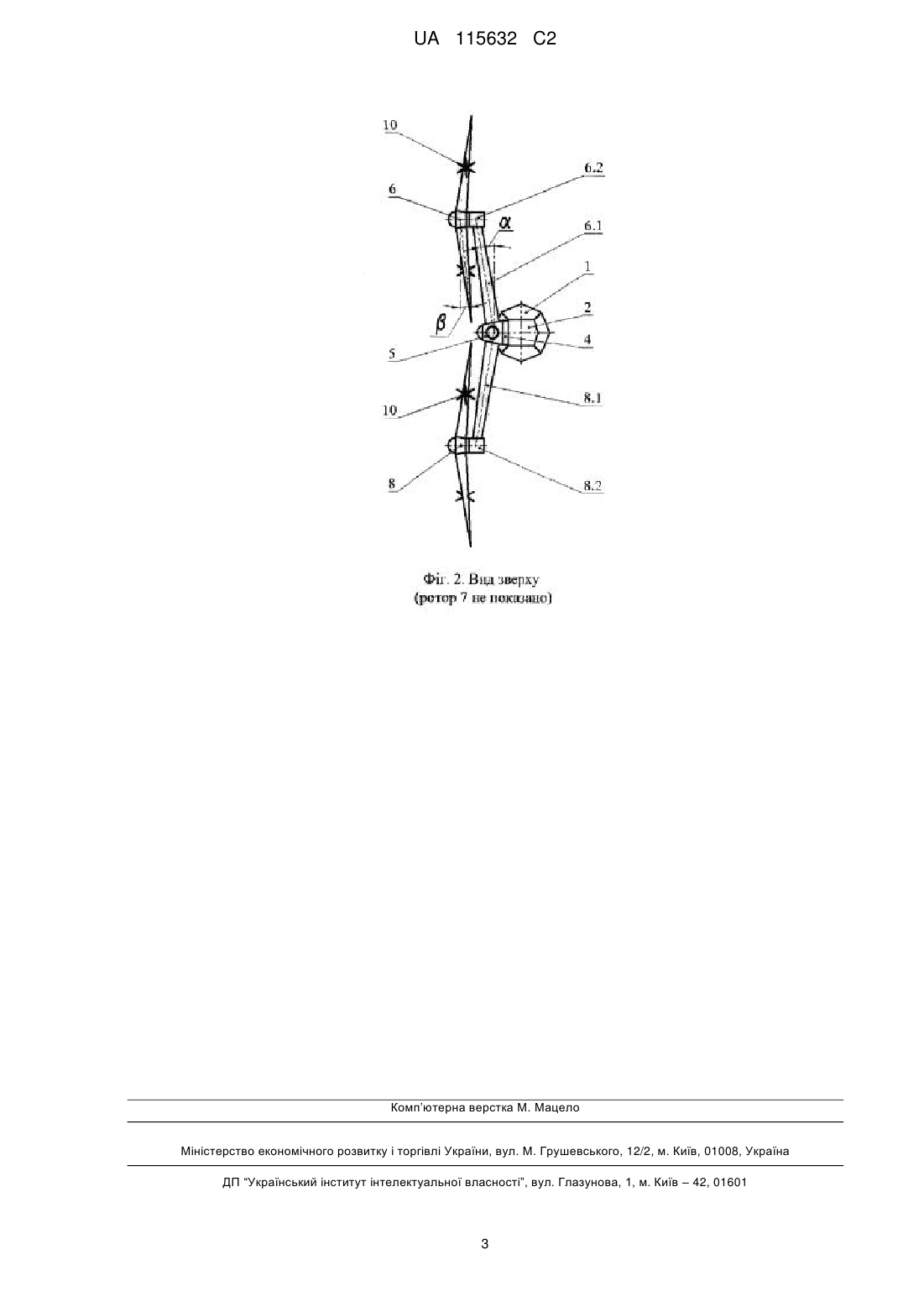

Реферат: Багатороторний вітродвигун містить одну нерухому опору та два або більше роторів зі своїми автономними перетворювачами енергії. Гондоли роторів радіальними опорами з'єднані з центральною поворотною відносно вертикальної осі головкою. Центральна головка додатково оснащена маточиною, яка прикріплена до центральної головки за допомогою поворотного круга, виконаного із можливістю забезпечення повороту маточини та закріплених до неї радіальними опорами роторів відносно горизонтальної осі. UA 115632 C2 (12) UA 115632 C2 UA 115632 C2 5 10 15 20 25 30 35 40 45 50 55 Пропонований пристрій належить до вітроенергетичного устаткування, а саме до вітродвигунів. Відомо вітродвигун, який має одну нерухому опору, на якій зверху розташовано 3 ротори (вітроколеса). Ротори з'єднані з центральною поворотною відносно вертикальної осі головкою радіальними опорами. Бокові ротори додатково з'єднанні з опорою верхнього ротора спеціальними стяжками. Кожний ротор має гондолу, перетворювач енергії, шарнірно з'єднану з гондолою маточину, так що кожний ротор має змогу обертатись навколо горизонтальної осі та орієнтуватись на вітер за допомогою центральної поворотної головки [див. книгу Ветроэнергетика. Под ред. Д. де Рензо - М.: Энергоатомиздат, 1982. - С. 26, рис. 1.3, поз. 13а]. Ознаками аналогу, що збігаються з суттєвими ознаками пристрою, який заявляється авторами, є: Наявність нерухомої опори, декількох роторів, які мають перетворювачі енергії та з'єднанні з центральною поворотною головкою, що має шарнір для орієнтації на вітер. Головною причиною що перешкоджає одержання технічного результату пристрою, що з'являється, в прототипі не можливо повертати всі ротори відносно горизонтальної осі підчас монтажних робіт та технічного обслуговування. Багатороторний вітродвигун через двоярусну схему розташування роторів має вдвічі більшу висоту відносно землі, ніж звичайний вітродвигун, що не дає можливості сучасними кранами монтувати ротори потужністю більше 6-8 МВт (висота другого яруса більше 200 м). В основу цього винаходу поставлено задачу удосконалення багатороторного вітродвигуна шляхом спорядження центральної головки маточиною, на якій закріплені ротори, та яка має шарнір, що з'єднує маточину з гондолою головки і дозволяє повертати ротори підчас монтажних робіт та технічного обслуговування відносно горизонтальної осі. Це дає можливість майже в 3 рази зменшити висоту монтажу найвищого ротора та дозволяє сучасними кранами змонтувати вітродвигун потужністю 45 МВт (3 ротори по 15 МВт), або ж 60 МВт (4 ротори по 15 МВт).В цьому випадку монтаж роторів діаметром 200 м можна робити при розвороті їх до Землі на висоті Нат = 104 м, тоді як висота другого ярусу без повороту становить аж Нат = 340 м. Для більш докладного пояснення роботи пристрою, що заявляється нижче представлені креслення та докладний опис цього пристрою. На фіг. 1 та фіг. 2 зображено загальний вид вітродвигуна спереду та зверху відповідно. Вітродвигун містить нерухому опору 1, центральну головку, гондола 2 якої має шарнір (опорно-поворотний круг) 3, для розвороту роторів 6, 7, 8 відносно вертикальної осі на вітер. З допомогою шарніра (поворотного круга) 4 кріплять до гондоли 2 маточину 5, на якій з допомогою радіальних опор 6.1, 7.1, 8.1 кріплять гондоли роторів 6, 7, 8. Маточина 5 з'єднана з гондолою 2 шарніром (поворотним кругом) 4, що дає змогу розвертати всі ротори відносно горизонтальної осі під час монтажних робіт та технічного обслуговування. Робота пристрою, що заявляється, здійснюється таким чином. Спочатку монтується центральна опора до якої з допомогою шарніра (опорно-поворотного круга) 3 кріплять гондолу 2 центральної головки. До гондоли 2 кріплять з допомогою шарніра (поворотного круга) 4 маточину 5, яку орієнтують фланцем вниз для кріплення радіальної опори 6.1 ротора 6. Після закріплення опори 6.1 ротора 6 з допомогою механізму розвороту, що знаходиться в гондолі 2, повертають маточину 5 на кут 120 градусів, фіксують маточину в такому стані поки не буде установлена і закріплена опора 7.1 ротора 7. Потім знову повертають маточину 5 на кут 120 градусів і закріпляють опору 8.1 ротора 8. Потім до цієї опори кріплять гондолу і сам ротор 8. Після цього маточину 5 знову повертають на кут 120 градусів і монтують ротор 6, і потім ротор 7. Після цього ротор 7 повертають на кут 120 градусів так, щоб відстані від землі до роторів 7 і 8 були одинакові і в такому стані центральна маточина фіксується. Багатороторний вітродвигун після цього готовий до роботи. Запуск, робота і зупинка багатороторного вітродвигуна відбувається так як і робота окремого вітродвигуна. Однак для нормальної роботи багатороторного двигуна бажано щоб запуск і зупинка всіх роторів були б одночасними. Ще більше значення має цей пристрій у випадку застосування роторів за турбогенераторною схемою ВЕУ [див., наприклад, UA 49970 С2, 15.10.2002]. За цією схемою турбогенератор 10 встановлюється посередині кожної лопаті вітродвигуна з її навітряної поверхні. Кожний турбогенератор 10 складається з генератора та турбіни, що має шість лопатей, які обертають турбогенератор. Обертання лопатей кожного турбогенератора здійснюється при обертанні роторів 6, 7, 8. Цей винахід дозволяє монтувати і обслуговувати турбогенератори на висоті всього 58 м замість висоти більше 300 м для роторів з діаметром 200 1 UA 115632 C2 м. Тому за базовий варіант цього винаходу автори пропонують багатороторний вітродвигун з роторами за турбогенераторною схемою ВЕУ. ФОРМУЛА ВИНАХОДУ 5 10 Багатороторний вітродвигун, що містить одну нерухому опору та два або більше роторів зі своїми автономними перетворювачами енергії, а їх гондоли радіальними опорами з'єднані з центральною поворотною відносно вертикальної осі головкою, який відрізняється тим, що центральну головку додатково оснащено маточиною, яка прикріплена до центральної головки за допомогою поворотного круга, виконаного із можливістю забезпечення повороту маточини та закріплених до неї радіальними опорами роторів відносно горизонтальної осі. 2 UA 115632 C2 Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

МПК / Мітки

МПК: F03D 1/02, F03D 13/10, F03D 80/50, F03D 13/20

Мітки: вітродвигун, багатороторний
