Модернізований електрошокер зі зчитувачем rfid-ключів ip-4m2

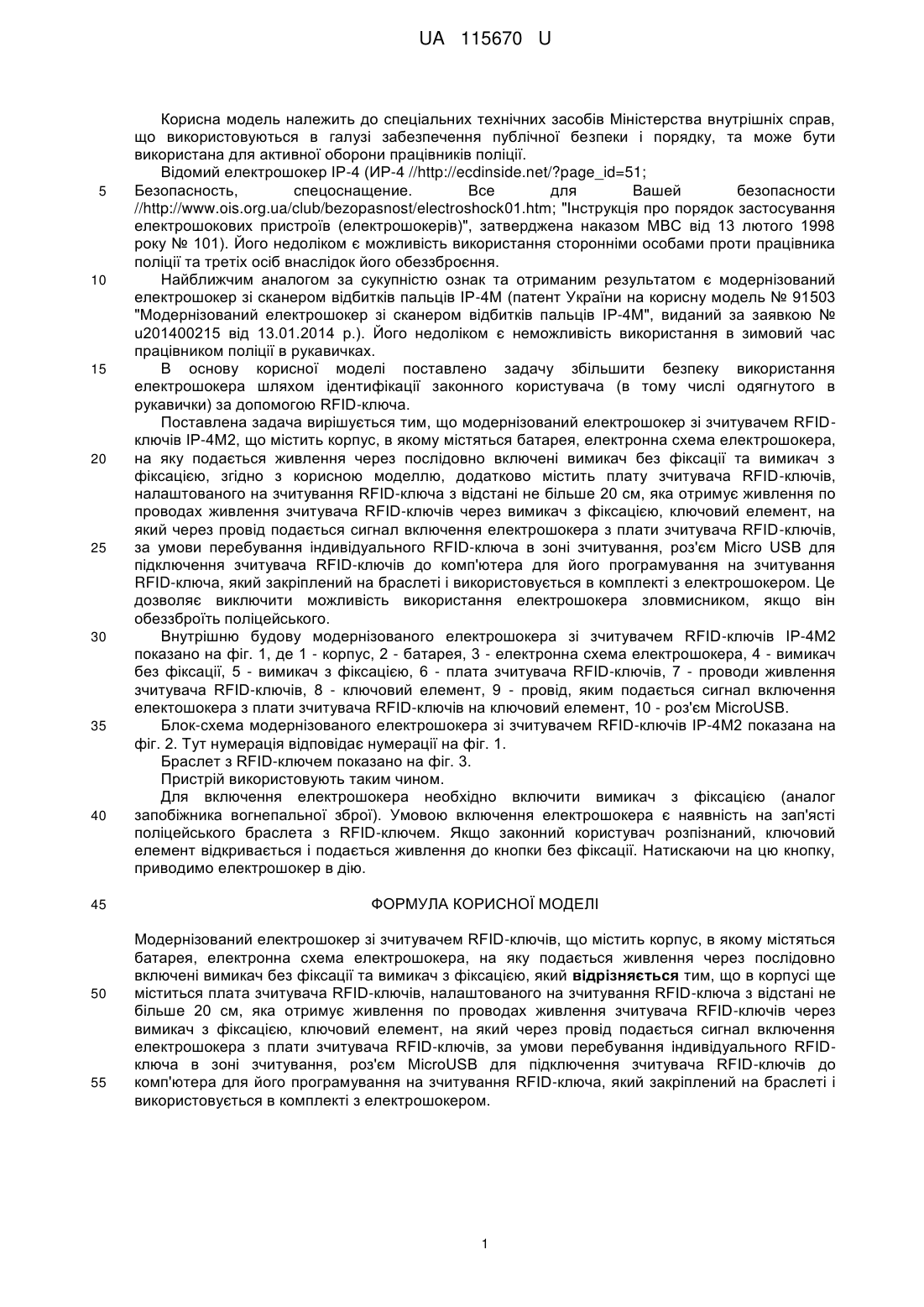

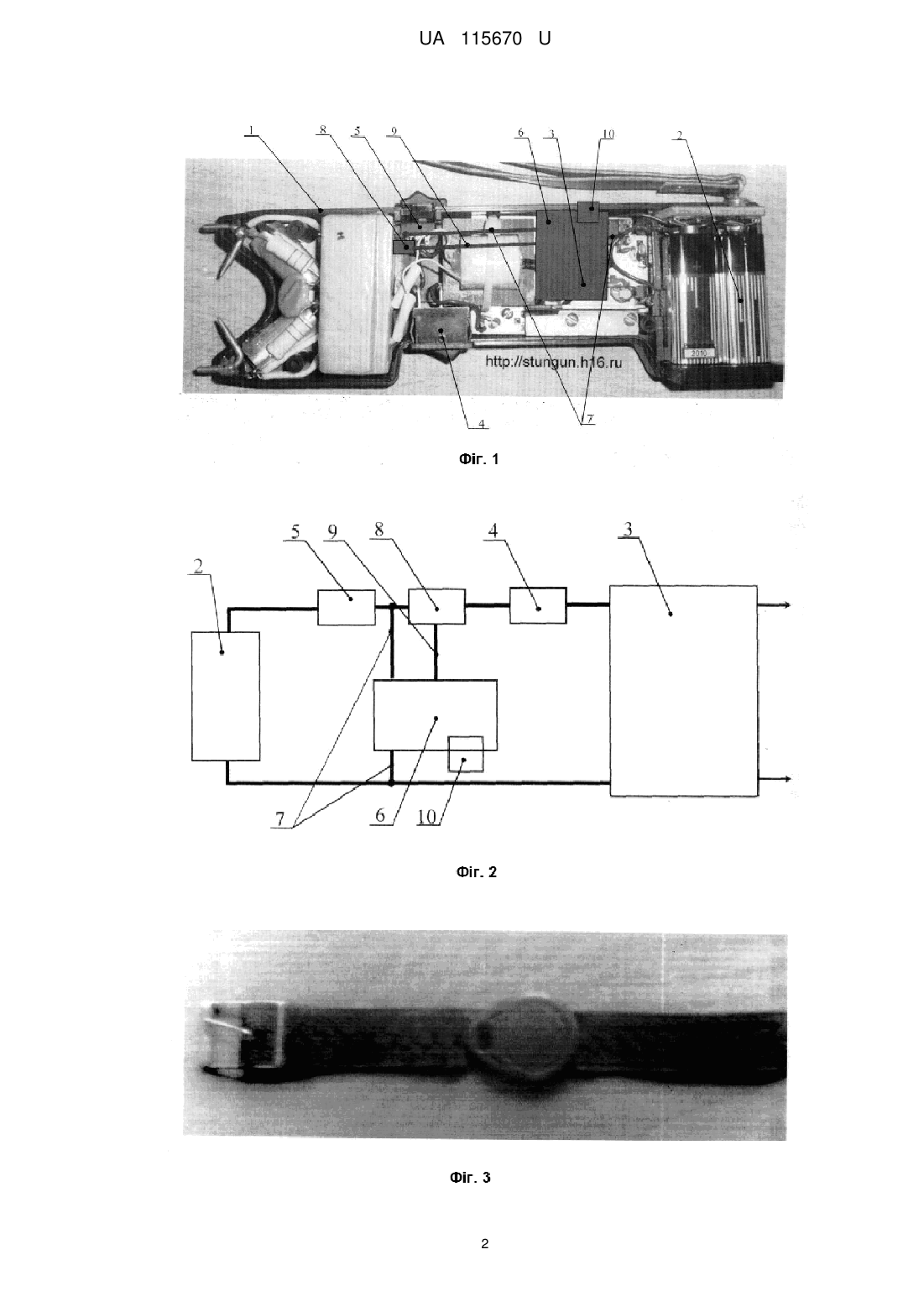

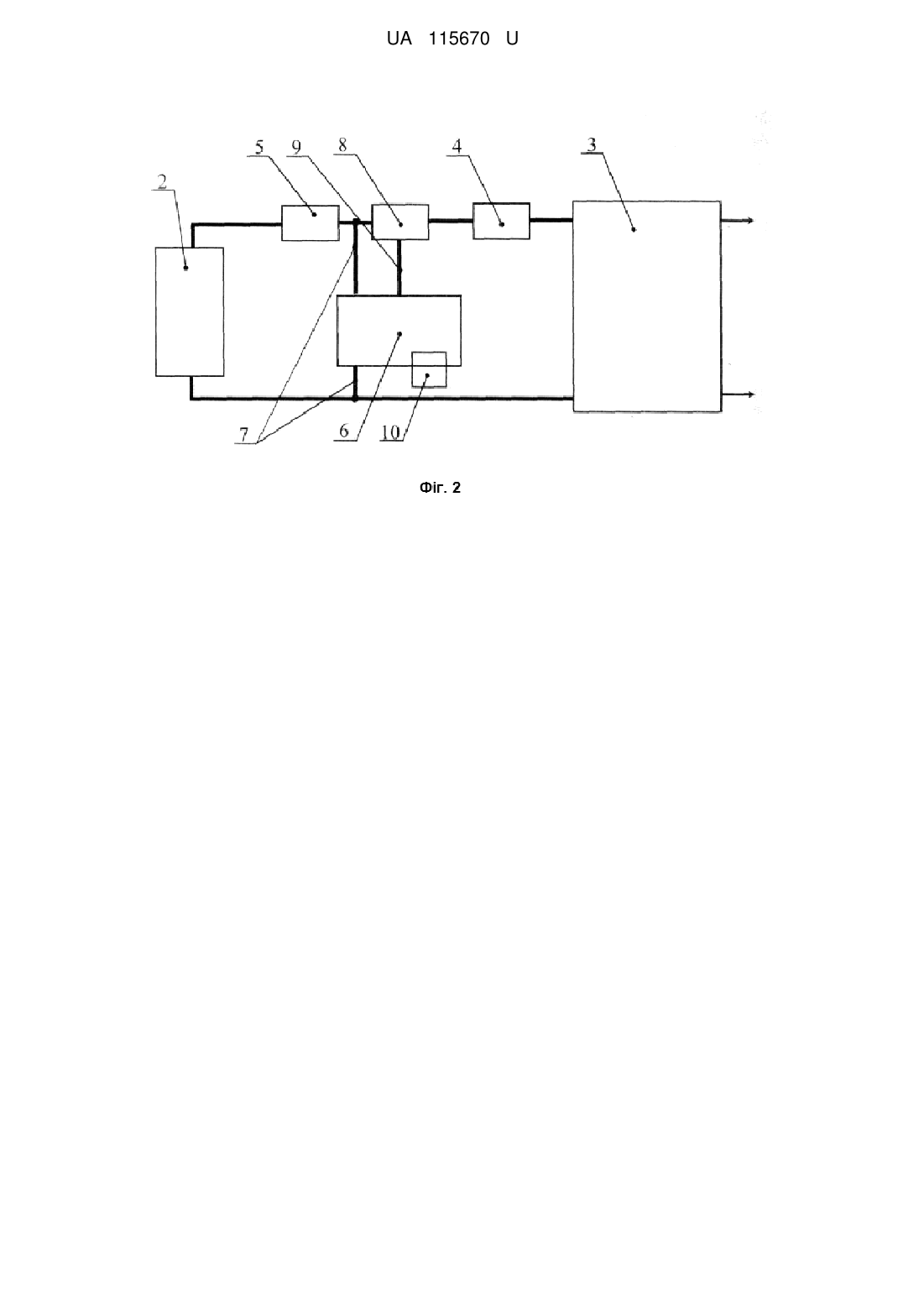

Реферат: Модернізований електрошокер зі зчитувачем RFID-ключів містить корпус, в якому містяться батарея, електронна схема електрошокера, на яку подається живлення через послідовно включені вимикач без фіксації та вимикач з фіксацією. Додатково в корпусі ще міститься плата зчитувача RFID-ключів, налаштованого на зчитування RFID-ключа з відстані не більше 20 см, яка отримує живлення по проводах живлення зчитувача RFID-ключів через вимикач з фіксацією, ключовий елемент, на який через провід подається сигнал включення електрошокера з плати зчитувача RFID-ключів, за умови перебування індивідуального RFIDключа в зоні зчитування, роз'єм MicroUSB для підключення зчитувача RFID-ключів до комп'ютера для його програмування на зчитування RFID-ключа, який закріплений на браслеті і використовується в комплекті з електрошокером. UA 115670 U (12) UA 115670 U UA 115670 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до спеціальних технічних засобів Міністерства внутрішніх справ, що використовуються в галузі забезпечення публічної безпеки і порядку, та може бути використана для активної оборони працівників поліції. Відомий електрошокер ІР-4 (ИР-4 //http://ecdinside.net/?page_id=51; Безопасность, спецоснащение. Все для Вашей безопасности //http://www.ois.org.ua/club/bezopasnost/electroshock01.htm; "Інструкція про порядок застосування електрошокових пристроїв (електрошокерів)", затверджена наказом МВС від 13 лютого 1998 року № 101). Його недоліком є можливість використання сторонніми особами проти працівника поліції та третіх осіб внаслідок його обеззброєння. Найближчим аналогом за сукупністю ознак та отриманим результатом є модернізований електрошокер зі сканером відбитків пальців ІР-4М (патент України на корисну модель № 91503 "Модернізований електрошокер зі сканером відбитків пальців ІР-4М", виданий за заявкою № u201400215 від 13.01.2014 p.). Його недоліком є неможливість використання в зимовий час працівником поліції в рукавичках. В основу корисної моделі поставлено задачу збільшити безпеку використання електрошокера шляхом ідентифікації законного користувача (в тому числі одягнутого в рукавички) за допомогою RFID-ключа. Поставлена задача вирішується тим, що модернізований електрошокер зі зчитувачем RFIDключів ІР-4М2, що містить корпус, в якому містяться батарея, електронна схема електрошокера, на яку подається живлення через послідовно включені вимикач без фіксації та вимикач з фіксацією, згідно з корисною моделлю, додатково містить плату зчитувача RFID-ключів, налаштованого на зчитування RFID-ключа з відстані не більше 20 см, яка отримує живлення по проводах живлення зчитувача RFID-ключів через вимикач з фіксацією, ключовий елемент, на який через провід подається сигнал включення електрошокера з плати зчитувача RFID-ключів, за умови перебування індивідуального RFID-ключа в зоні зчитування, роз'єм Micro USB для підключення зчитувача RFID-ключів до комп'ютера для його програмування на зчитування RFID-ключа, який закріплений на браслеті і використовується в комплекті з електрошокером. Це дозволяє виключити можливість використання електрошокера зловмисником, якщо він обеззброїть поліцейського. Внутрішню будову модернізованого електрошокера зі зчитувачем RFID-ключів ІР-4М2 показано на фіг. 1, де 1 - корпус, 2 - батарея, 3 - електронна схема електрошокера, 4 - вимикач без фіксації, 5 - вимикач з фіксацією, 6 - плата зчитувача RFID-ключів, 7 - проводи живлення зчитувача RFID-ключів, 8 - ключовий елемент, 9 - провід, яким подається сигнал включення електошокера з плати зчитувача RFID-ключів на ключовий елемент, 10 - роз'єм MicroUSB. Блок-схема модернізованого електрошокера зі зчитувачем RFID-ключів ІР-4М2 показана на фіг. 2. Тут нумерація відповідає нумерації на фіг. 1. Браслет з RFID-ключем показано на фіг. 3. Пристрій використовують таким чином. Для включення електрошокера необхідно включити вимикач з фіксацією (аналог запобіжника вогнепальної зброї). Умовою включення електрошокера є наявність на зап'ясті поліцейського браслета з RFID-ключем. Якщо законний користувач розпізнаний, ключовий елемент відкривається і подається живлення до кнопки без фіксації. Натискаючи на цю кнопку, приводимо електрошокер в дію. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Модернізований електрошокер зі зчитувачем RFID-ключів, що містить корпус, в якому містяться батарея, електронна схема електрошокера, на яку подається живлення через послідовно включені вимикач без фіксації та вимикач з фіксацією, який відрізняється тим, що в корпусі ще міститься плата зчитувача RFID-ключів, налаштованого на зчитування RFID-ключа з відстані не більше 20 см, яка отримує живлення по проводах живлення зчитувача RFID-ключів через вимикач з фіксацією, ключовий елемент, на який через провід подається сигнал включення електрошокера з плати зчитувача RFID-ключів, за умови перебування індивідуального RFIDключа в зоні зчитування, роз'єм MicroUSB для підключення зчитувача RFID-ключів до комп'ютера для його програмування на зчитування RFID-ключа, який закріплений на браслеті і використовується в комплекті з електрошокером. 1 UA 115670 U 2 UA 115670 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
