Вібраційний змішувач

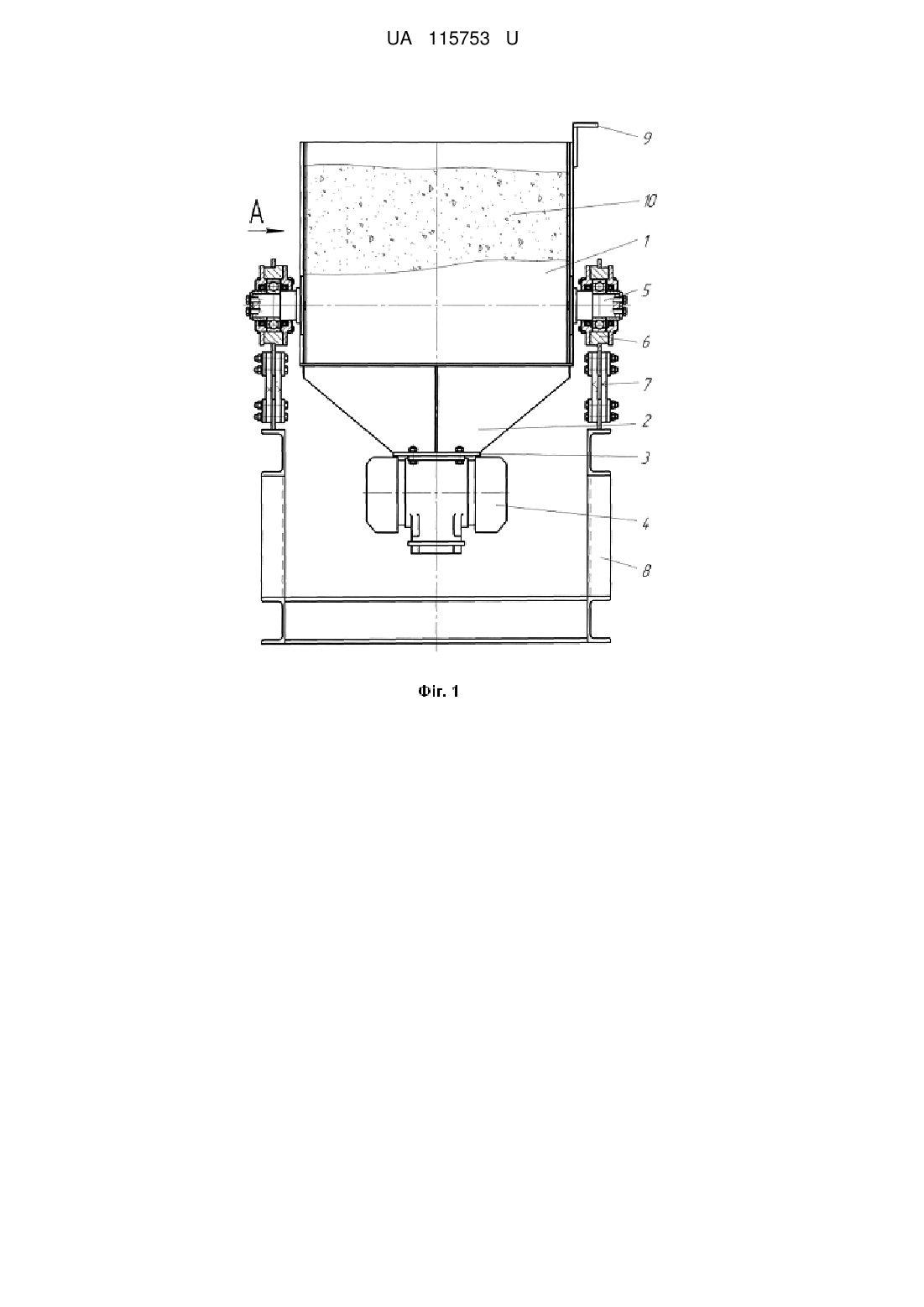

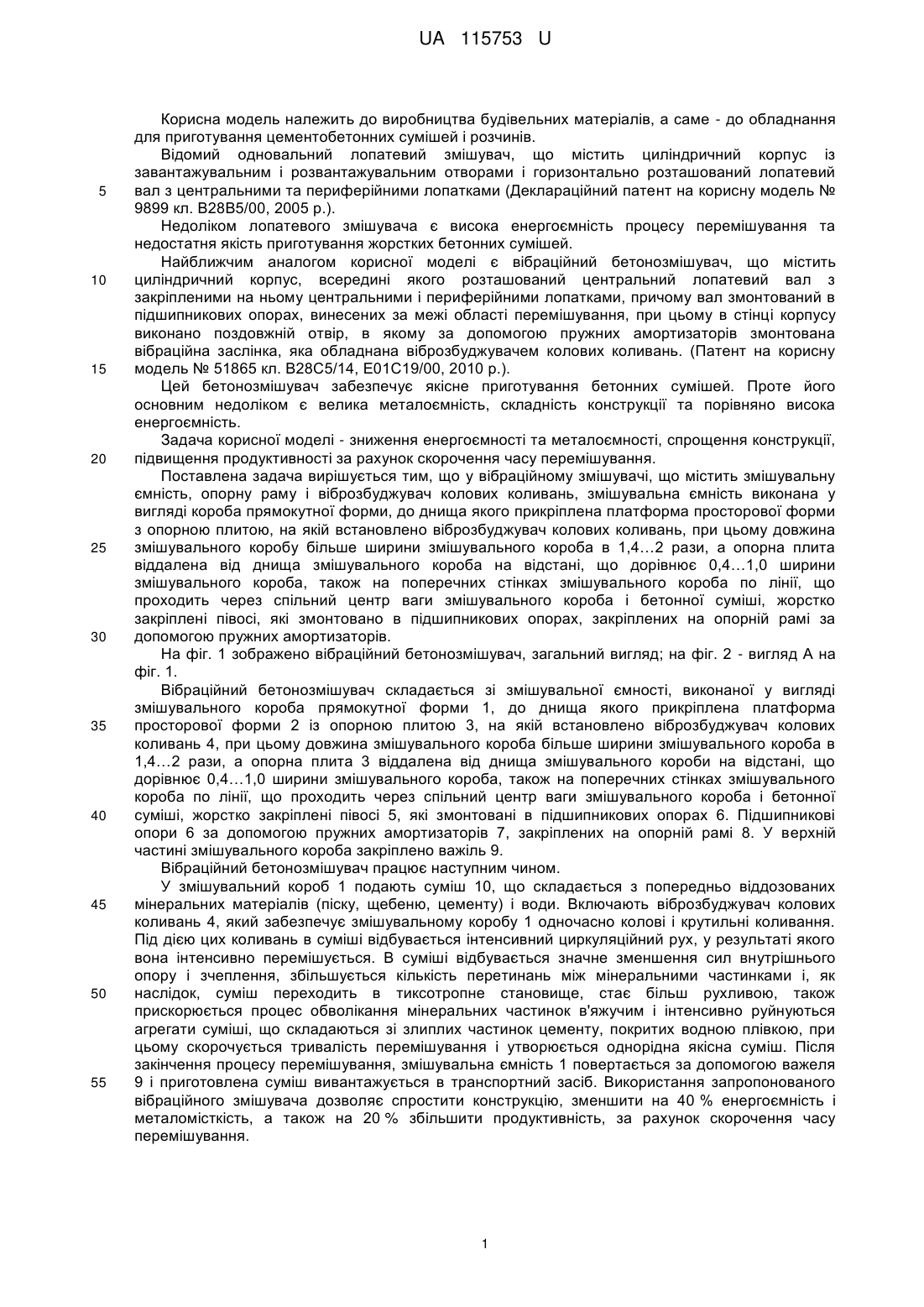

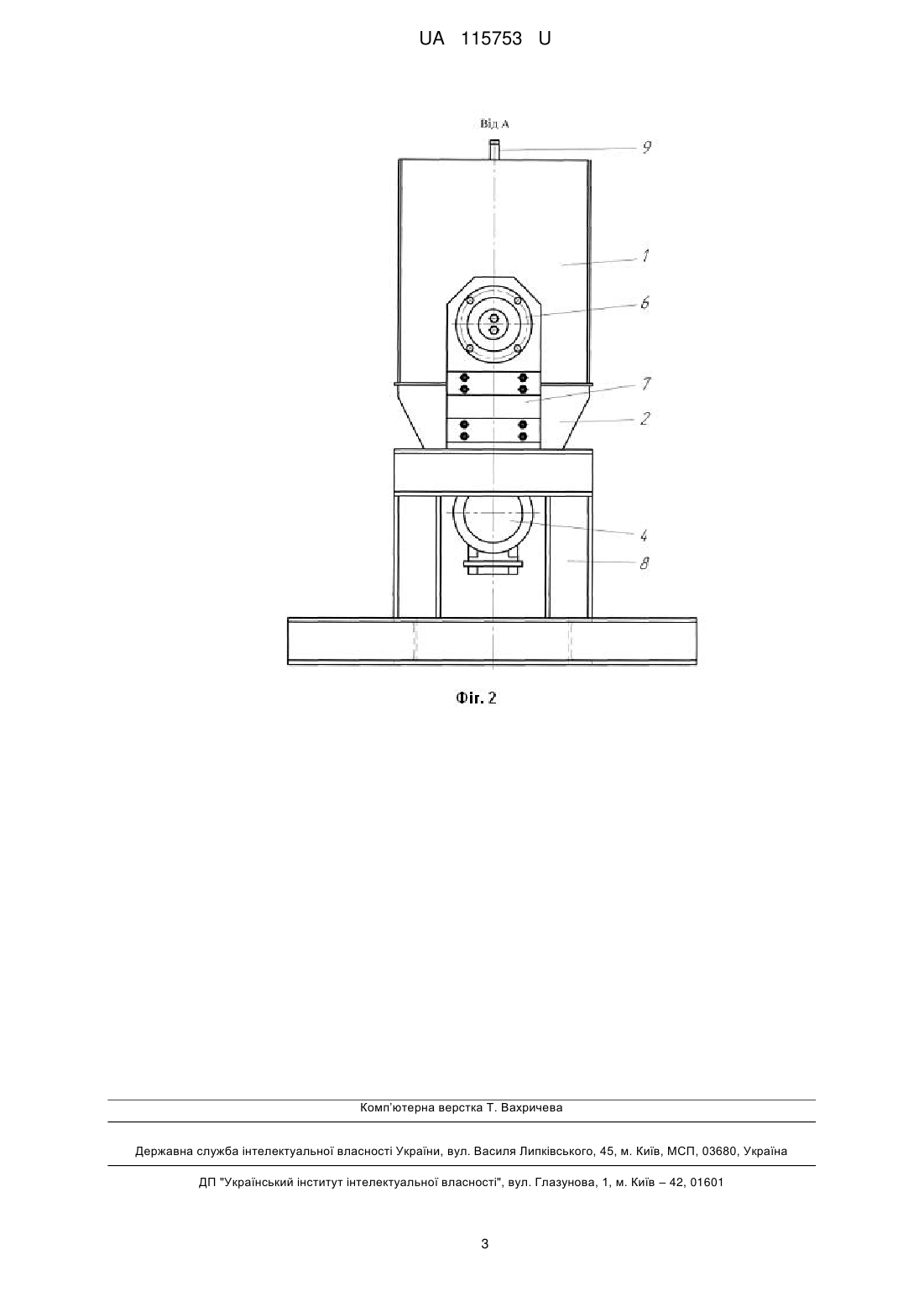

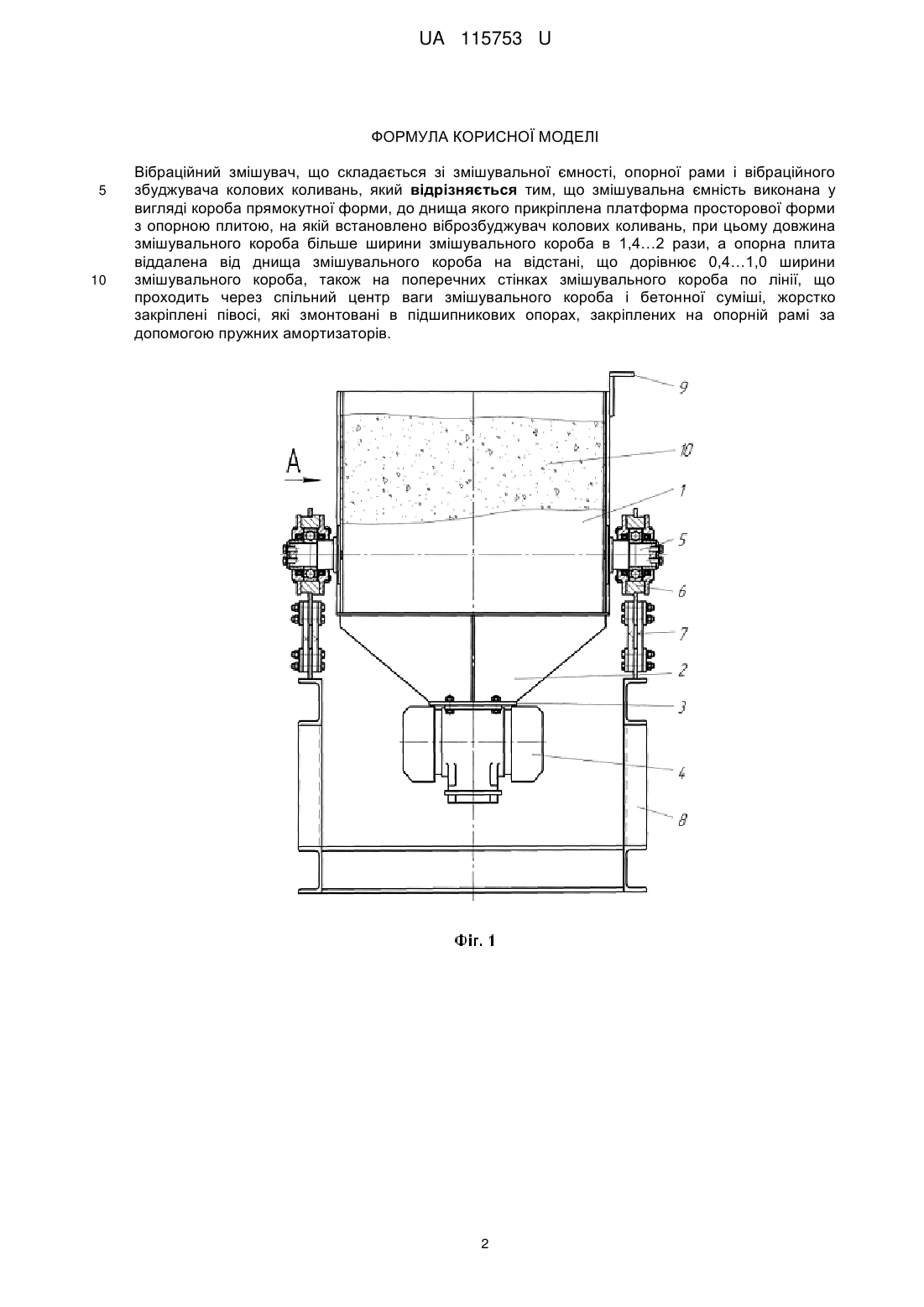

Реферат: Вібраційний змішувач складається зі змішувальної ємності, опорної рами і вібраційного збуджувача колових коливань. Змішувальна ємність виконана у вигляді короба прямокутної форми, до днища якого прикріплена платформа просторової форми з опорною плитою, на якій встановлено віброзбуджувач колових коливань. Опорна плита віддалена від днища змішувального короба на відстані, також на поперечних стінках змішувального короба по лінії, що проходить через спільний центр ваги змішувального короба і бетонної суміші, жорстко закріплені півосі, які змонтовані в підшипникових опорах, закріплених на опорній рамі за допомогою пружних амортизаторів. UA 115753 U (54) ВІБРАЦІЙНИЙ ЗМІШУВАЧ UA 115753 U UA 115753 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до виробництва будівельних матеріалів, а саме - до обладнання для приготування цементобетонних сумішей і розчинів. Відомий одновальний лопатевий змішувач, що містить циліндричний корпус із завантажувальним і розвантажувальним отворами і горизонтально розташований лопатевий вал з центральними та периферійними лопатками (Деклараційний патент на корисну модель № 9899 кл. В28В5/00, 2005 p.). Недоліком лопатевого змішувача є висока енергоємність процесу перемішування та недостатня якість приготування жорстких бетонних сумішей. Найближчим аналогом корисної моделі є вібраційний бетонозмішувач, що містить циліндричний корпус, всередині якого розташований центральний лопатевий вал з закріпленими на ньому центральними і периферійними лопатками, причому вал змонтований в підшипникових опорах, винесених за межі області перемішування, при цьому в стінці корпусу виконано поздовжній отвір, в якому за допомогою пружних амортизаторів змонтована вібраційна заслінка, яка обладнана віброзбуджувачем колових коливань. (Патент на корисну модель № 51865 кл. В28С5/14, Е01С19/00, 2010 p.). Цей бетонозмішувач забезпечує якісне приготування бетонних сумішей. Проте його основним недоліком є велика металоємність, складність конструкції та порівняно висока енергоємність. Задача корисної моделі - зниження енергоємності та металоємності, спрощення конструкції, підвищення продуктивності за рахунок скорочення часу перемішування. Поставлена задача вирішується тим, що у вібраційному змішувачі, що містить змішувальну ємність, опорну раму і віброзбуджувач колових коливань, змішувальна ємність виконана у вигляді короба прямокутної форми, до днища якого прикріплена платформа просторової форми з опорною плитою, на якій встановлено віброзбуджувач колових коливань, при цьому довжина змішувального коробу більше ширини змішувального короба в 1,4…2 рази, а опорна плита віддалена від днища змішувального короба на відстані, що дорівнює 0,4…1,0 ширини змішувального короба, також на поперечних стінках змішувального короба по лінії, що проходить через спільний центр ваги змішувального короба і бетонної суміші, жорстко закріплені півосі, які змонтовано в підшипникових опорах, закріплених на опорній рамі за допомогою пружних амортизаторів. На фіг. 1 зображено вібраційний бетонозмішувач, загальний вигляд; на фіг. 2 - вигляд А на фіг. 1. Вібраційний бетонозмішувач складається зі змішувальної ємності, виконаної у вигляді змішувального короба прямокутної форми 1, до днища якого прикріплена платформа просторової форми 2 із опорною плитою 3, на якій встановлено віброзбуджувач колових коливань 4, при цьому довжина змішувального короба більше ширини змішувального короба в 1,4…2 рази, а опорна плита 3 віддалена від днища змішувального короби на відстані, що дорівнює 0,4…1,0 ширини змішувального короба, також на поперечних стінках змішувального короба по лінії, що проходить через спільний центр ваги змішувального короба і бетонної суміші, жорстко закріплені півосі 5, які змонтовані в підшипникових опорах 6. Підшипникові опори 6 за допомогою пружних амортизаторів 7, закріплених на опорній рамі 8. У верхній частині змішувального короба закріплено важіль 9. Вібраційний бетонозмішувач працює наступним чином. У змішувальний короб 1 подають суміш 10, що складається з попередньо віддозованих мінеральних матеріалів (піску, щебеню, цементу) і води. Включають віброзбуджувач колових коливань 4, який забезпечує змішувальному коробу 1 одночасно колові і крутильні коливання. Під дією цих коливань в суміші відбувається інтенсивний циркуляційний рух, у результаті якого вона інтенсивно перемішується. В суміші відбувається значне зменшення сил внутрішнього опору і зчеплення, збільшується кількість перетинань між мінеральними частинками і, як наслідок, суміш переходить в тиксотропне становище, стає більш рухливою, також прискорюється процес обволікання мінеральних частинок в'яжучим і інтенсивно руйнуються агрегати суміші, що складаються зі злиплих частинок цементу, покритих водною плівкою, при цьому скорочується тривалість перемішування і утворюється однорідна якісна суміш. Після закінчення процесу перемішування, змішувальна ємність 1 повертається за допомогою важеля 9 і приготовлена суміш вивантажується в транспортний засіб. Використання запропонованого вібраційного змішувача дозволяє спростити конструкцію, зменшити на 40 % енергоємність і металомісткість, а також на 20 % збільшити продуктивність, за рахунок скорочення часу перемішування. 1 UA 115753 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Вібраційний змішувач, що складається зі змішувальної ємності, опорної рами і вібраційного збуджувача колових коливань, який відрізняється тим, що змішувальна ємність виконана у вигляді короба прямокутної форми, до днища якого прикріплена платформа просторової форми з опорною плитою, на якій встановлено віброзбуджувач колових коливань, при цьому довжина змішувального короба більше ширини змішувального короба в 1,4…2 рази, а опорна плита віддалена від днища змішувального короба на відстані, що дорівнює 0,4…1,0 ширини змішувального короба, також на поперечних стінках змішувального короба по лінії, що проходить через спільний центр ваги змішувального короба і бетонної суміші, жорстко закріплені півосі, які змонтовані в підшипникових опорах, закріплених на опорній рамі за допомогою пружних амортизаторів. 2 UA 115753 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
