Котушка з самоклеючою стрічкою та вкладишем-маркером

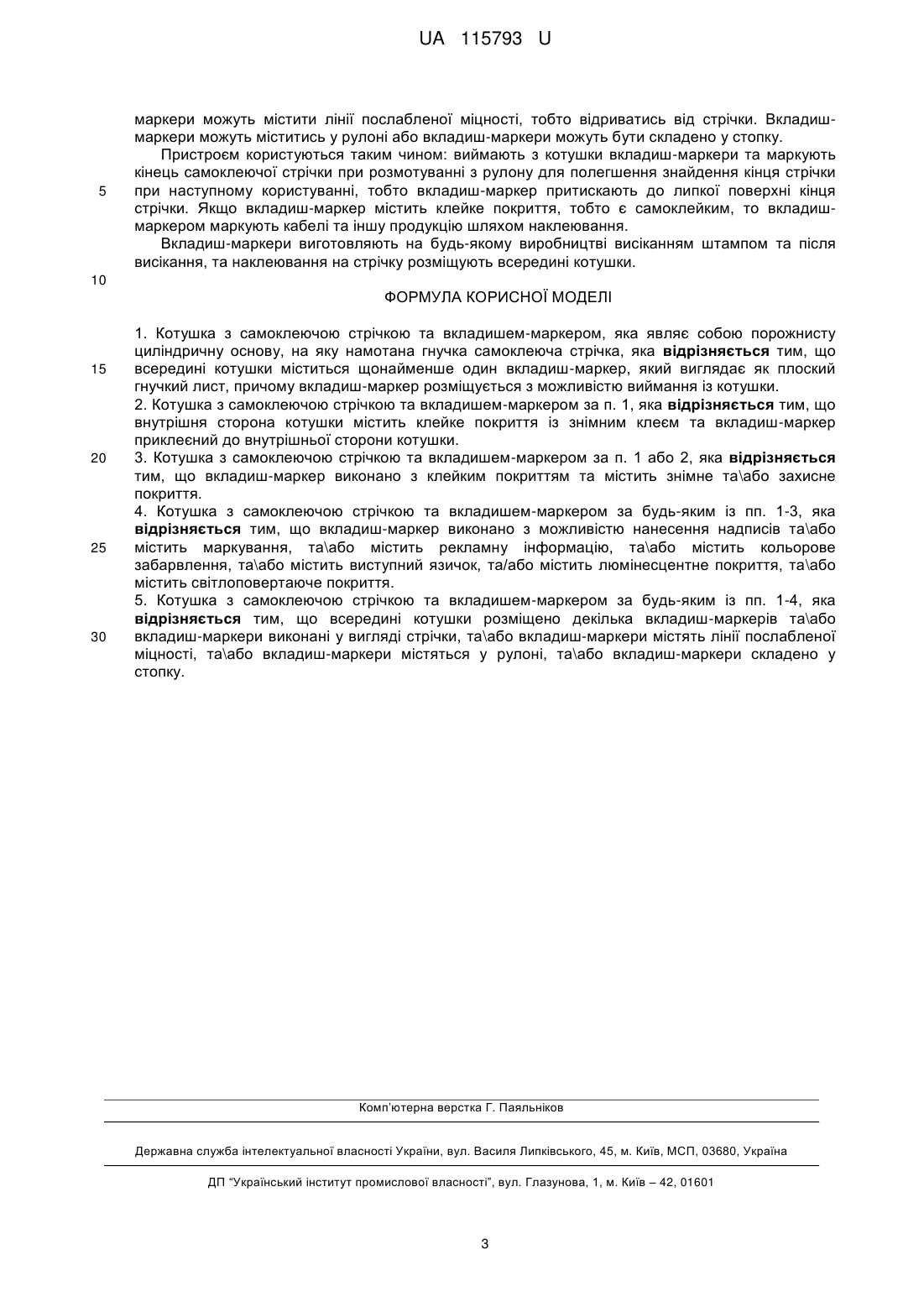

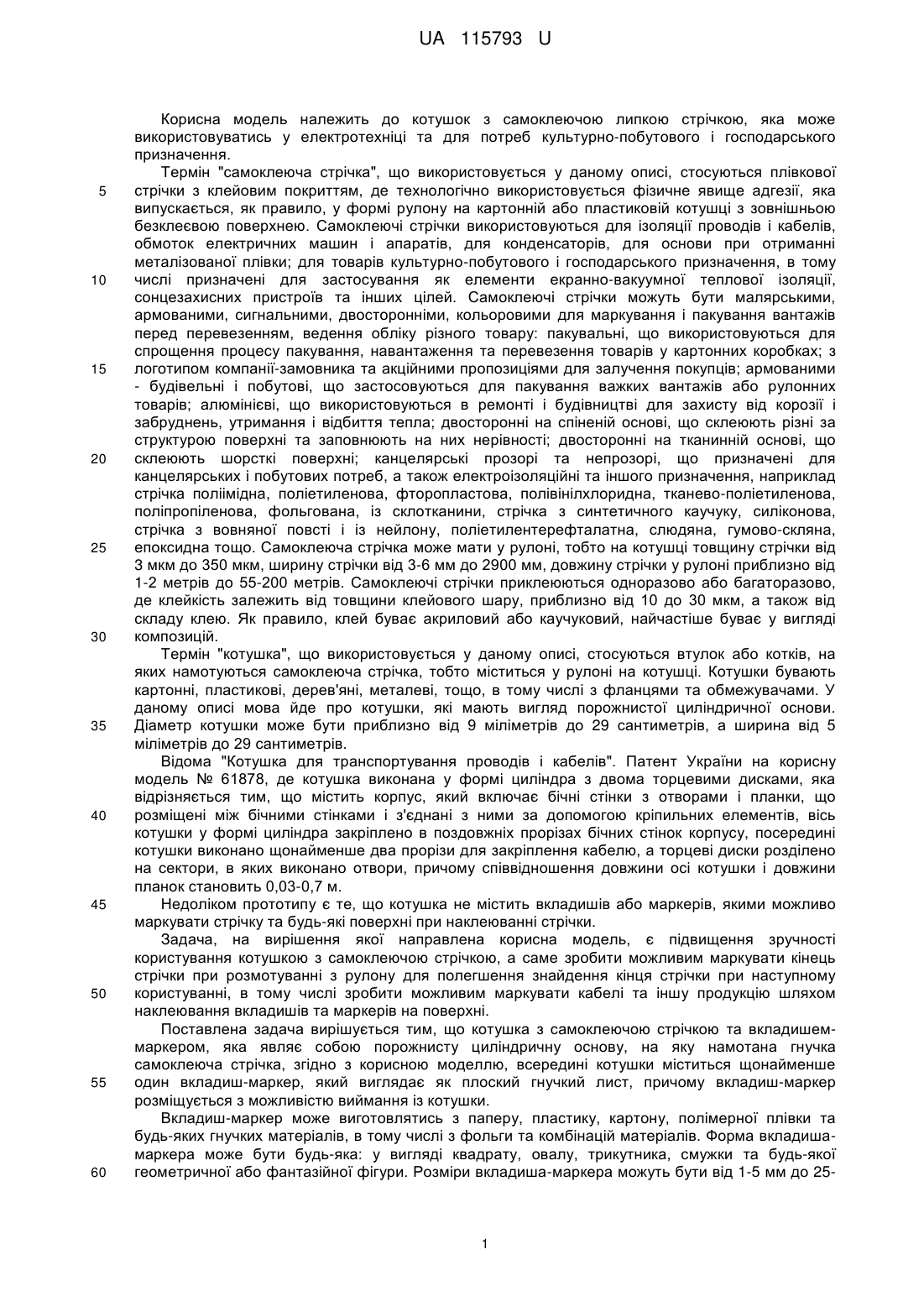

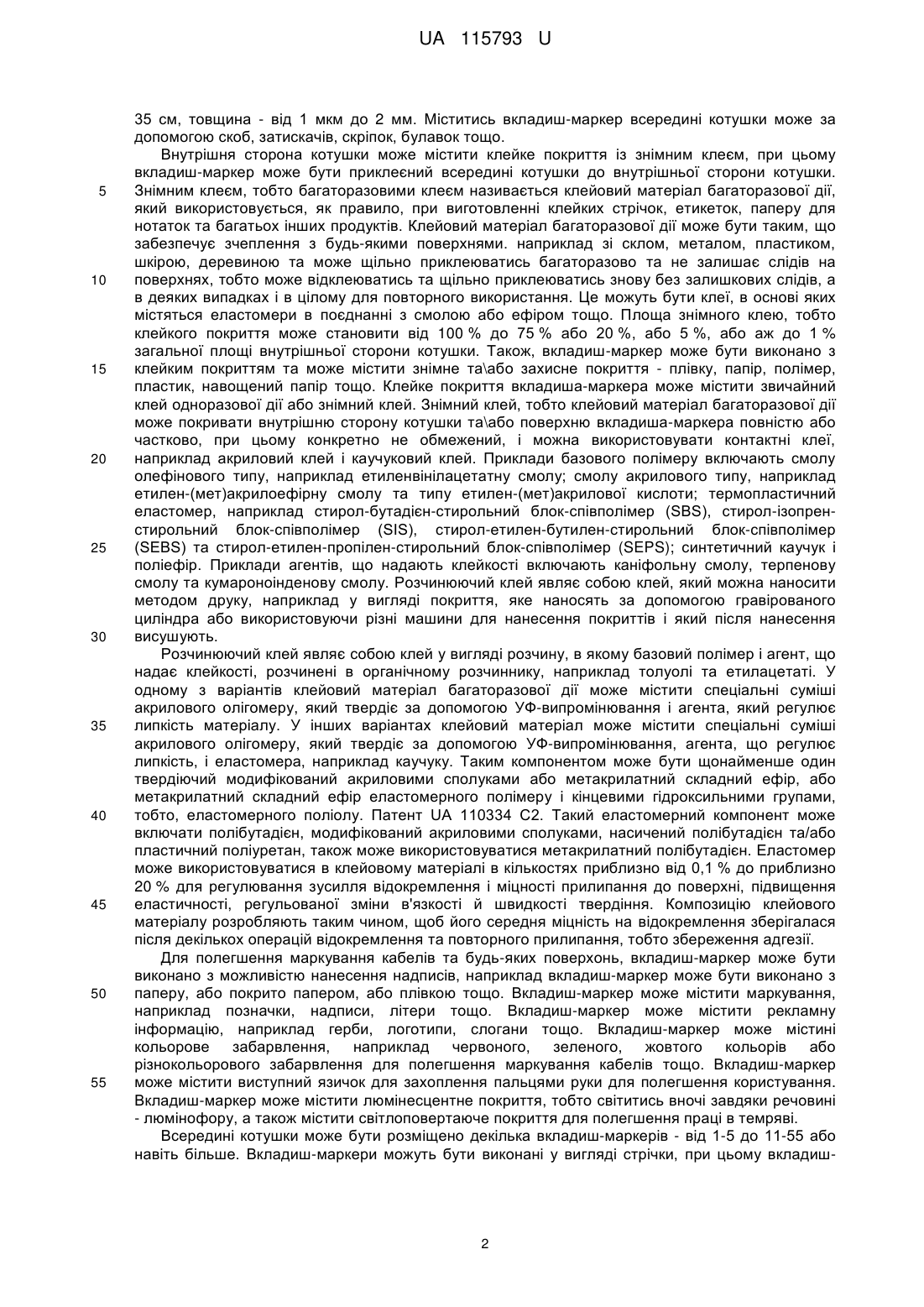

Реферат: Котушка з самоклеючою стрічкою та вкладишем-маркером являє собою порожнисту циліндричну основу, на яку намотана гнучка самоклеюча стрічка. Всередині котушки міститься щонайменше один вкладиш-маркер, який виглядає як плоский гнучкий лист. При цьому вкладиш-маркер розміщується з можливістю виймання із котушки. Внутрішня сторона котушки містить клейке покриття із знімним клеєм та вкладиш-маркер приклеєний до внутрішньої сторони котушки. Вкладиш-маркер виконано з клейким покриттям та містить знімне та\або захисне покриття. Вкладиш-маркер виконано з можливістю нанесення надписів та\або містить маркування, та\або містить рекламну інформацію, та\або містить кольорове забарвлення, та\або містить виступний язичок, та/або містить люмінесцентне покриття, та\або містить світлоповертаюче покриття. Всередині котушки розміщено декілька вкладиш-маркерів та\або вкладиш-маркери виконані у вигляді стрічки, та\або вкладиш-маркери містять лінії послабленої міцності, та\або вкладиш-маркери містяться у рулоні, та\або вкладиш-маркери складено у стопку. UA 115793 U (12) UA 115793 U UA 115793 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до котушок з самоклеючою липкою стрічкою, яка може використовуватись у електротехніці та для потреб культурно-побутового і господарського призначення. Термін "самоклеюча стрічка", що використовується у даному описі, стосуються плівкової стрічки з клейовим покриттям, де технологічно використовується фізичне явище адгезії, яка випускається, як правило, у формі рулону на картонній або пластиковій котушці з зовнішньою безклеєвою поверхнею. Самоклеючі стрічки використовуються для ізоляції проводів і кабелів, обмоток електричних машин і апаратів, для конденсаторів, для основи при отриманні металізованої плівки; для товарів культурно-побутового і господарського призначення, в тому числі призначені для застосування як елементи екранно-вакуумної теплової ізоляції, сонцезахисних пристроїв та інших цілей. Самоклеючі стрічки можуть бути малярськими, армованими, сигнальними, двосторонніми, кольоровими для маркування і пакування вантажів перед перевезенням, ведення обліку різного товару: пакувальні, що використовуються для спрощення процесу пакування, навантаження та перевезення товарів у картонних коробках; з логотипом компанії-замовника та акційними пропозиціями для залучення покупців; армованими - будівельні і побутові, що застосовуються для пакування важких вантажів або рулонних товарів; алюмінієві, що використовуються в ремонті і будівництві для захисту від корозії і забруднень, утримання і відбиття тепла; двосторонні на спіненій основі, що склеюють різні за структурою поверхні та заповнюють на них нерівності; двосторонні на тканинній основі, що склеюють шорсткі поверхні; канцелярські прозорі та непрозорі, що призначені для канцелярських і побутових потреб, а також електроізоляційні та іншого призначення, наприклад стрічка поліімідна, поліетиленова, фторопластова, полівінілхлоридна, тканево-поліетиленова, поліпропіленова, фольгована, із склотканини, стрічка з синтетичного каучуку, силіконова, стрічка з вовняної повсті і із нейлону, поліетилентерефталатна, слюдяна, гумово-скляна, епоксидна тощо. Самоклеюча стрічка може мати у рулоні, тобто на котушці товщину стрічки від 3 мкм до 350 мкм, ширину стрічки від 3-6 мм до 2900 мм, довжину стрічки у рулоні приблизно від 1-2 метрів до 55-200 метрів. Самоклеючі стрічки приклеюються одноразово або багаторазово, де клейкість залежить від товщини клейового шару, приблизно від 10 до 30 мкм, а також від складу клею. Як правило, клей буває акриловий або каучуковий, найчастіше буває у вигляді композицій. Термін "котушка", що використовується у даному описі, стосуються втулок або котків, на яких намотуються самоклеюча стрічка, тобто міститься у рулоні на котушці. Котушки бувають картонні, пластикові, дерев'яні, металеві, тощо, в тому числі з фланцями та обмежувачами. У даному описі мова йде про котушки, які мають вигляд порожнистої циліндричної основи. Діаметр котушки може бути приблизно від 9 міліметрів до 29 сантиметрів, а ширина від 5 міліметрів до 29 сантиметрів. Відома "Котушка для транспортування проводів і кабелів". Патент України на корисну модель № 61878, де котушка виконана у формі циліндра з двома торцевими дисками, яка відрізняється тим, що містить корпус, який включає бічні стінки з отворами і планки, що розміщені між бічними стінками і з'єднані з ними за допомогою кріпильних елементів, вісь котушки у формі циліндра закріплено в поздовжніх прорізах бічних стінок корпусу, посередині котушки виконано щонайменше два прорізи для закріплення кабелю, а торцеві диски розділено на сектори, в яких виконано отвори, причому співвідношення довжини осі котушки і довжини планок становить 0,03-0,7 м. Недоліком прототипу є те, що котушка не містить вкладишів або маркерів, якими можливо маркувати стрічку та будь-які поверхні при наклеюванні стрічки. Задача, на вирішення якої направлена корисна модель, є підвищення зручності користування котушкою з самоклеючою стрічкою, а саме зробити можливим маркувати кінець стрічки при розмотуванні з рулону для полегшення знайдення кінця стрічки при наступному користуванні, в тому числі зробити можливим маркувати кабелі та іншу продукцію шляхом наклеювання вкладишів та маркерів на поверхні. Поставлена задача вирішується тим, що котушка з самоклеючою стрічкою та вкладишеммаркером, яка являє собою порожнисту циліндричну основу, на яку намотана гнучка самоклеюча стрічка, згідно з корисною моделлю, всередині котушки міститься щонайменше один вкладиш-маркер, який виглядає як плоский гнучкий лист, причому вкладиш-маркер розміщується з можливістю виймання із котушки. Вкладиш-маркер може виготовлятись з паперу, пластику, картону, полімерної плівки та будь-яких гнучких матеріалів, в тому числі з фольги та комбінацій матеріалів. Форма вкладишамаркера може бути будь-яка: у вигляді квадрату, овалу, трикутника, смужки та будь-якої геометричної або фантазійної фігури. Розміри вкладиша-маркера можуть бути від 1-5 мм до 25 1 UA 115793 U 5 10 15 20 25 30 35 40 45 50 55 35 см, товщина - від 1 мкм до 2 мм. Міститись вкладиш-маркер всередині котушки може за допомогою скоб, затискачів, скріпок, булавок тощо. Внутрішня сторона котушки може містити клейке покриття із знімним клеєм, при цьому вкладиш-маркер може бути приклеєний всередині котушки до внутрішньої сторони котушки. Знімним клеєм, тобто багаторазовими клеєм називається клейовий матеріал багаторазової дії, який використовується, як правило, при виготовленні клейких стрічок, етикеток, паперу для нотаток та багатьох інших продуктів. Клейовий матеріал багаторазової дії може бути таким, що забезпечує зчеплення з будь-якими поверхнями. наприклад зі склом, металом, пластиком, шкірою, деревиною та може щільно приклеюватись багаторазово та не залишає слідів на поверхнях, тобто може відклеюватись та щільно приклеюватись знову без залишкових слідів, а в деяких випадках і в цілому для повторного використання. Це можуть бути клеї, в основі яких містяться еластомери в поєднанні з смолою або ефіром тощо. Площа знімного клею, тобто клейкого покриття може становити від 100 % до 75 % або 20 %, або 5 %, або аж до 1 % загальної площі внутрішньої сторони котушки. Також, вкладиш-маркер може бути виконано з клейким покриттям та може містити знімне та\або захисне покриття - плівку, папір, полімер, пластик, навощений папір тощо. Клейке покриття вкладиша-маркера може містити звичайний клей одноразової дії або знімний клей. Знімний клей, тобто клейовий матеріал багаторазової дії може покривати внутрішню сторону котушки та\або поверхню вкладиша-маркера повністю або частково, при цьому конкретно не обмежений, і можна використовувати контактні клеї, наприклад акриловий клей і каучуковий клей. Приклади базового полімеру включають смолу олефінового типу, наприклад етиленвінілацетатну смолу; смолу акрилового типу, наприклад етилен-(мет)акрилоефірну смолу та типу етилен-(мет)акрилової кислоти; термопластичний еластомер, наприклад стирол-бутадієн-стирольний блок-співполімер (SBS), стирол-ізопренстирольний блок-співполімер (SIS), стирол-етилен-бутилен-стирольний блок-співполімер (SEBS) та стирол-етилен-пропілен-стирольний блок-співполімер (SEPS); синтетичний каучук і поліефір. Приклади агентів, що надають клейкості включають каніфольну смолу, терпенову смолу та кумароноінденову смолу. Розчинюючий клей являє собою клей, який можна наносити методом друку, наприклад у вигляді покриття, яке наносять за допомогою гравірованого циліндра або використовуючи різні машини для нанесення покриттів і який після нанесення висушують. Розчинюючий клей являє собою клей у вигляді розчину, в якому базовий полімер і агент, що надає клейкості, розчинені в органічному розчиннику, наприклад толуолі та етилацетаті. У одному з варіантів клейовий матеріал багаторазової дії може містити спеціальні суміші акрилового олігомеру, який твердіє за допомогою УФ-випромінювання і агента, який регулює липкість матеріалу. У інших варіантах клейовий матеріал може містити спеціальні суміші акрилового олігомеру, який твердіє за допомогою УФ-випромінювання, агента, що регулює липкість, і еластомера, наприклад каучуку. Таким компонентом може бути щонайменше один твердіючий модифікований акриловими сполуками або метакрилатний складний ефір, або метакрилатний складний ефір еластомерного полімеру і кінцевими гідроксильними групами, тобто, еластомерного поліолу. Патент UA 110334 С2. Такий еластомерний компонент може включати полібутадієн, модифікований акриловими сполуками, насичений полібутадієн та/або пластичний поліуретан, також може використовуватися метакрилатний полібутадієн. Еластомер може використовуватися в клейовому матеріалі в кількостях приблизно від 0,1 % до приблизно 20 % для регулювання зусилля відокремлення і міцності прилипання до поверхні, підвищення еластичності, регульованої зміни в'язкості й швидкості твердіння. Композицію клейового матеріалу розробляють таким чином, щоб його середня міцність на відокремлення зберігалася після декількох операцій відокремлення та повторного прилипання, тобто збереження адгезії. Для полегшення маркування кабелів та будь-яких поверхонь, вкладиш-маркер може бути виконано з можливістю нанесення надписів, наприклад вкладиш-маркер може бути виконано з паперу, або покрито папером, або плівкою тощо. Вкладиш-маркер може містити маркування, наприклад позначки, надписи, літери тощо. Вкладиш-маркер може містити рекламну інформацію, наприклад герби, логотипи, слогани тощо. Вкладиш-маркер може містині кольорове забарвлення, наприклад червоного, зеленого, жовтого кольорів або різнокольорового забарвлення для полегшення маркування кабелів тощо. Вкладиш-маркер може містити виступний язичок для захоплення пальцями руки для полегшення користування. Вкладиш-маркер може містити люмінесцентне покриття, тобто світитись вночі завдяки речовині - люмінофору, а також містити світлоповертаюче покриття для полегшення праці в темряві. Всередині котушки може бути розміщено декілька вкладиш-маркерів - від 1-5 до 11-55 або навіть більше. Вкладиш-маркери можуть бути виконані у вигляді стрічки, при цьому вкладиш 2 UA 115793 U 5 маркери можуть містити лінії послабленої міцності, тобто відриватись від стрічки. Вкладишмаркери можуть міститись у рулоні або вкладиш-маркери можуть бути складено у стопку. Пристроєм користуються таким чином: виймають з котушки вкладиш-маркери та маркують кінець самоклеючої стрічки при розмотуванні з рулону для полегшення знайдення кінця стрічки при наступному користуванні, тобто вкладиш-маркер притискають до липкої поверхні кінця стрічки. Якщо вкладиш-маркер містить клейке покриття, тобто є самоклейким, то вкладишмаркером маркують кабелі та іншу продукцію шляхом наклеювання. Вкладиш-маркери виготовляють на будь-якому виробництві висіканням штампом та після висікання, та наклеювання на стрічку розміщують всередині котушки. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 1. Котушка з самоклеючою стрічкою та вкладишем-маркером, яка являє собою порожнисту циліндричну основу, на яку намотана гнучка самоклеюча стрічка, яка відрізняється тим, що всередині котушки міститься щонайменше один вкладиш-маркер, який виглядає як плоский гнучкий лист, причому вкладиш-маркер розміщується з можливістю виймання із котушки. 2. Котушка з самоклеючою стрічкою та вкладишем-маркером за п. 1, яка відрізняється тим, що внутрішня сторона котушки містить клейке покриття із знімним клеєм та вкладиш-маркер приклеєний до внутрішньої сторони котушки. 3. Котушка з самоклеючою стрічкою та вкладишем-маркером за п. 1 або 2, яка відрізняється тим, що вкладиш-маркер виконано з клейким покриттям та містить знімне та\або захисне покриття. 4. Котушка з самоклеючою стрічкою та вкладишем-маркером за будь-яким із пп. 1-3, яка відрізняється тим, що вкладиш-маркер виконано з можливістю нанесення надписів та\або містить маркування, та\або містить рекламну інформацію, та\або містить кольорове забарвлення, та\або містить виступний язичок, та/або містить люмінесцентне покриття, та\або містить світлоповертаюче покриття. 5. Котушка з самоклеючою стрічкою та вкладишем-маркером за будь-яким із пп. 1-4, яка відрізняється тим, що всередині котушки розміщено декілька вкладиш-маркерів та\або вкладиш-маркери виконані у вигляді стрічки, та\або вкладиш-маркери містять лінії послабленої міцності, та\або вкладиш-маркери містяться у рулоні, та\або вкладиш-маркери складено у стопку. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
