Котушка для намотки довгомірного матеріалу
Номер патенту: 14148
Опубліковано: 15.05.2006
Автори: Белазаровіч Едуард Іванавіч, Грамика Аляксандр Васільєвіч, Нянашав Аляксандр Владзіміравіч
Формула / Реферат
1. Котушка для намотки довгомірного матеріалу, що складається з барабана, втулки і двох фланців з повідковими отворами, яка відрізняється тим, що маточина котушки виконана збірною з двох втулок і труби, а в повідкові отвори, розміщені по окружностях різних діаметрів, встановлено стяжки у вигляді чотирьох коротких втулок різного діаметра.
2. Котушка за п. 1, яка відрізняється тим, що в повідкові отвори, розміщені на фланцях по одній або більше окружностях, встановлено стяжки у вигляді чотирьох і більше коротких втулок різного діаметра.
Текст

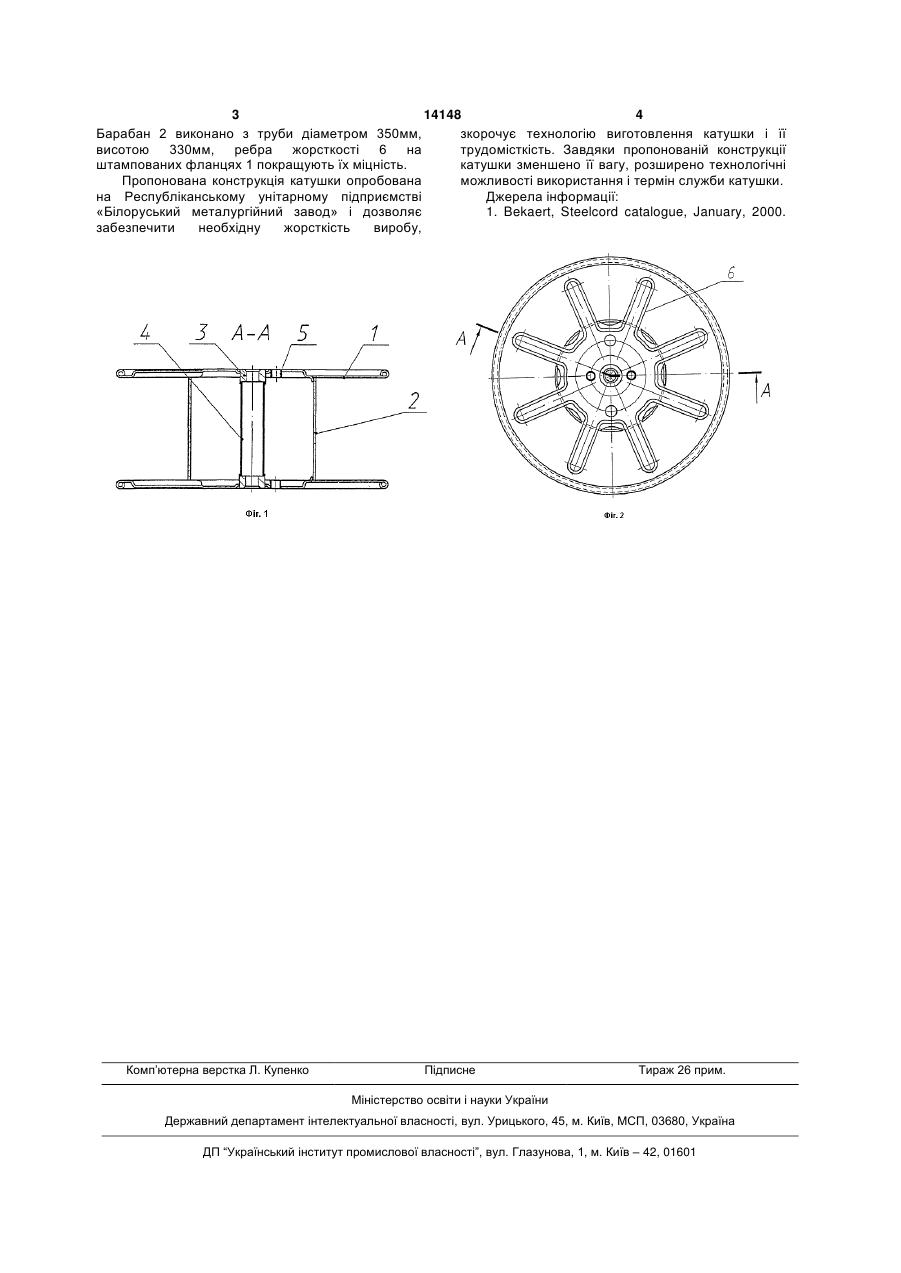

1. Котушка для намотки довгомірного матеріалу, що складається з барабана, втулки і двох фланців з повідковими отворами, яка відрізняється тим, що маточина котушки виконана збірною з двох втулок і труби, а в повідкові отвори, розміщені по окружностях різних діаметрів, встановлено стяжки у вигляді чотирьох коротких втулок різного діаметра. 2. Котушка за п. 1, яка відрізняється тим, що в повідкові отвори, розміщені на фланцях по одній або більше окружностях, встановлено стяжки у вигляді чотирьох і більше коротких втулок різного діаметра. (19) (21) u200507533 (22) 28.07.2005 (24) 15.05.2006 (31) u20040611 (32) 20.12.2004 (33) BY (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Нянашав Аляксандр Владзіміравіч, BY, Белазаровіч Едуард Іванавіч, BY, Грамика Аляксандр Васільєвіч, BY (73) РЕСПУБЛІКАНСКАЄ УНІТАРНАЄ ПРЕДПРИЄМСТВА "БЄЛАРУСКІ МЄТАЛУРГІЧНИ ЗАВОД", BY 3 14148 4 Барабан 2 виконано з труби діаметром 350мм, зкорочує технологію виготовлення катушки і її висотою 330мм, ребра жорсткості 6 на трудомісткість. Завдяки пропонованій конструкції штампованих фланцях 1 покращують їх міцність. катушки зменшено її вагу, розширено технологічні Пропонована конструкція катушки опробована можливості використання і термін служби катушки. на Республіканському унітарному підприємстві Джерела інформації: «Білоруський металургійний завод» і дозволяє 1. Bekaert, Steelcord catalogue, January, 2000. забезпечити необхідну жорсткість виробу, Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCoil for winding of lengthy material
Назва патенту російськоюКатушка для намотки длинномерного материала
Автори російськоюНенашау Александр Уладзіміравіч, Белазаровіч Аляксандр Васільевіч, Грамыка Александр Уладзіміравіч
МПК / Мітки
МПК: B65H 75/18
Мітки: котушка, довгомірного, намотки, матеріалу
