Машина відцентрового лиття

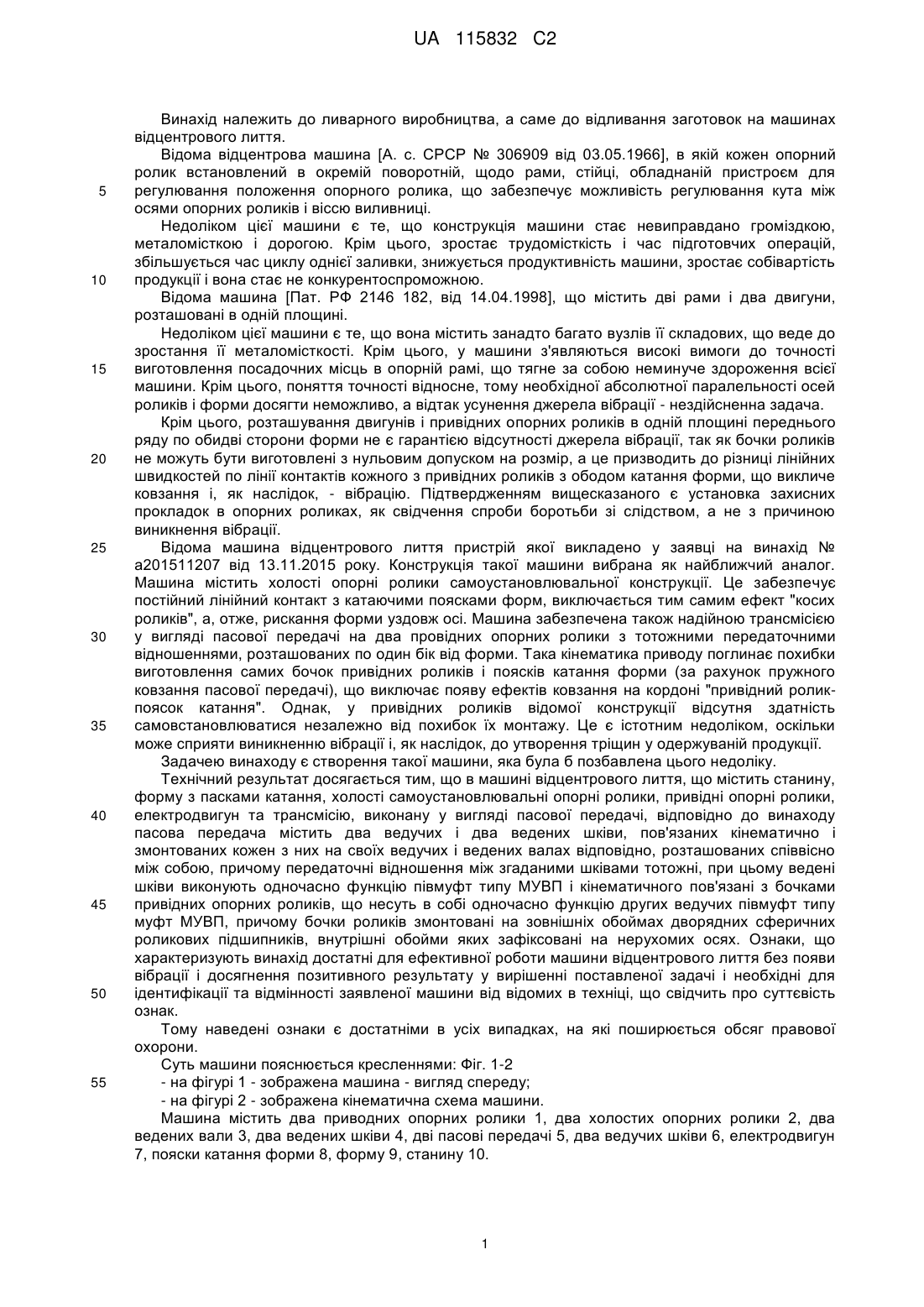

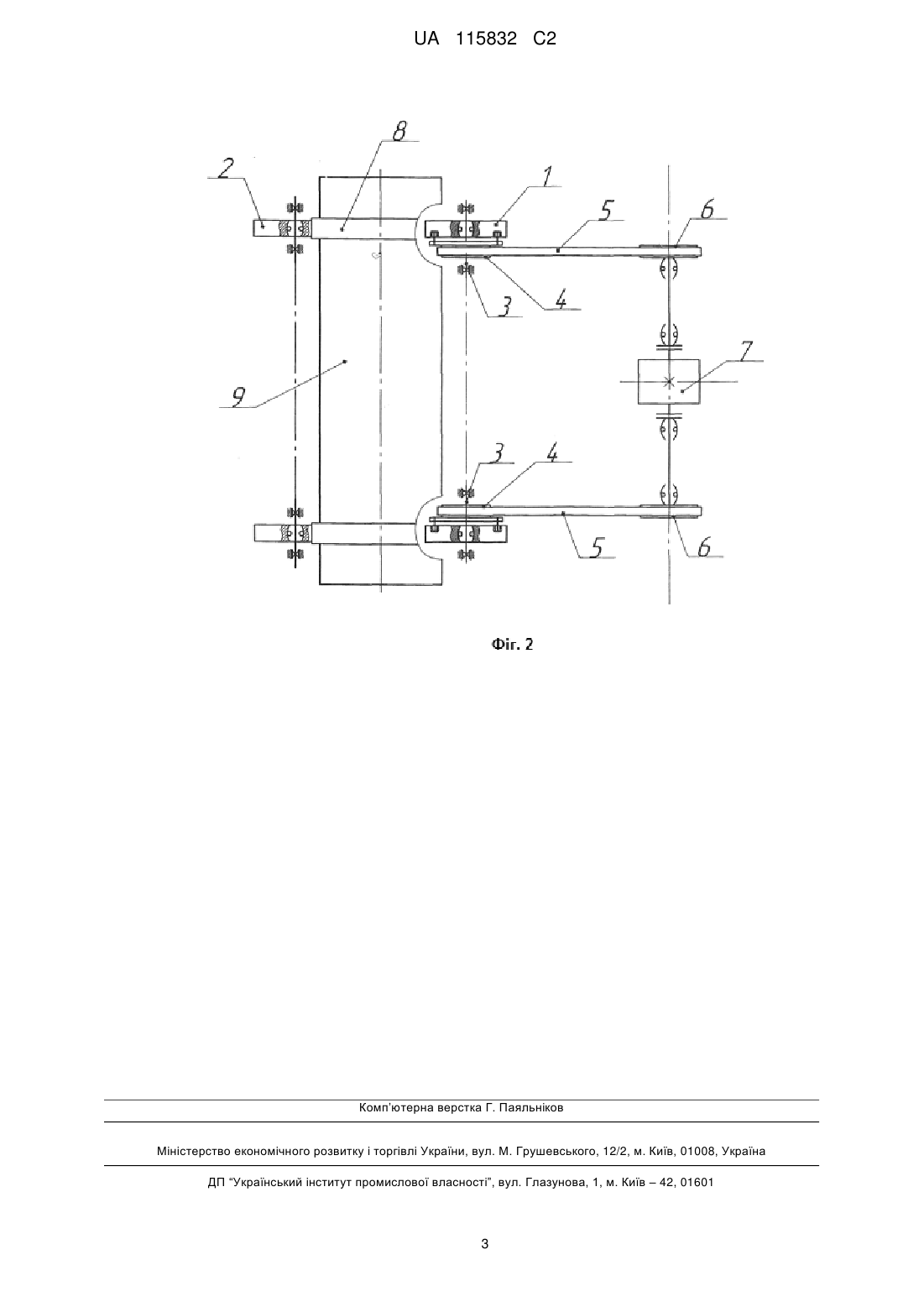

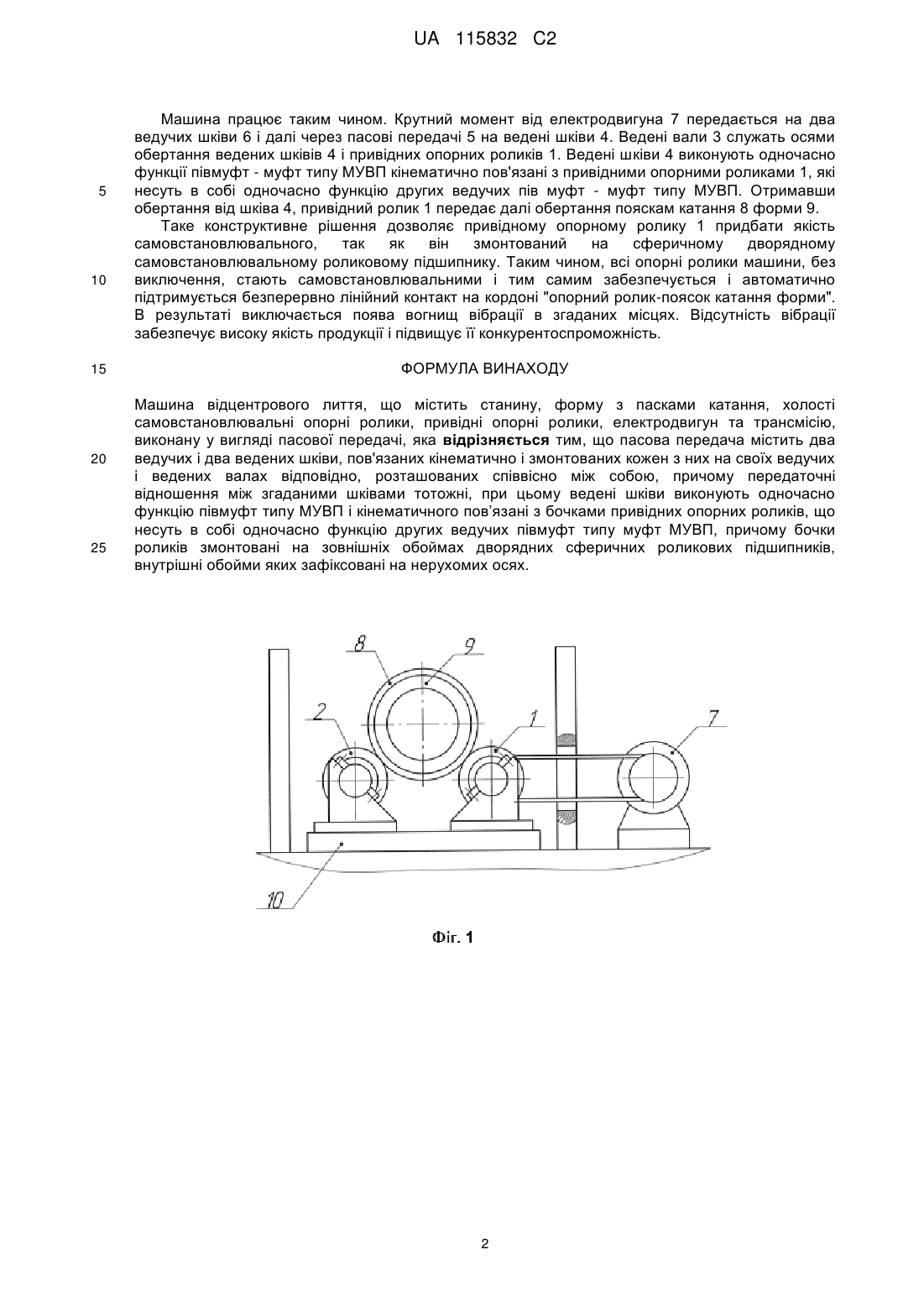

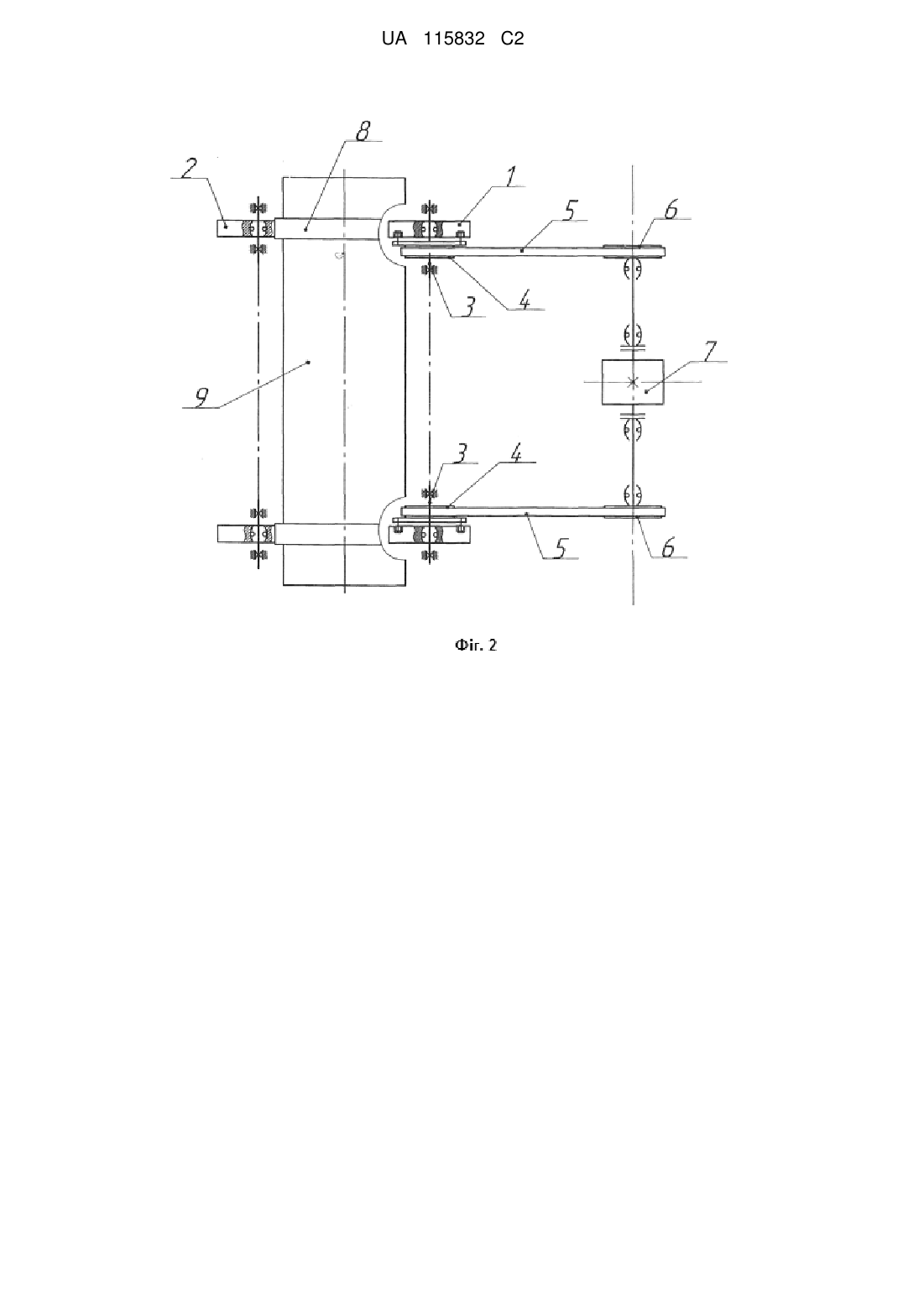

Реферат: Винахід належить до ливарного виробництва. Машина відцентрового лиття містить станину, форму з пасками катання, холості самовстановлювальні опорні ролики, привідні опорні ролики, електродвигун та трансмісію, виконану у вигляді пасової передачі, причому пасова передача містить два ведучих і два ведених шківи, пов'язаних кінематично і змонтованих кожен з них на своїх ведучих і ведених валах відповідно, розташованих співвісно між собою, причому передаточні відношення між згаданими шківами тотожні, при цьому ведені шківи виконують одночасно функцію півмуфт типу МУВП і кінематичного пов’язані з бочками привідних опорних роликів, що несуть в собі одночасно функцію других ведучих півмуфт типу муфт МУВП, причому бочки роликів змонтовані на зовнішніх обоймах дворядних сферичних роликових підшипників, внутрішні обойми яких зафіксовані на нерухомих осях. Винахід зменшує вібрацію при литті, що приводить до підвищення якості продукції. UA 115832 C2 (12) UA 115832 C2 UA 115832 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до ливарного виробництва, а саме до відливання заготовок на машинах відцентрового лиття. Відома відцентрова машина [А. с. СРСР № 306909 від 03.05.1966], в якій кожен опорний ролик встановлений в окремій поворотній, щодо рами, стійці, обладнаній пристроєм для регулювання положення опорного ролика, що забезпечує можливість регулювання кута між осями опорних роликів і віссю виливниці. Недоліком цієї машини є те, що конструкція машини стає невиправдано громіздкою, металомісткою і дорогою. Крім цього, зростає трудомісткість і час підготовчих операцій, збільшується час циклу однієї заливки, знижується продуктивність машини, зростає собівартість продукції і вона стає не конкурентоспроможною. Відома машина [Пат. РФ 2146 182, від 14.04.1998], що містить дві рами і два двигуни, розташовані в одній площині. Недоліком цієї машини є те, що вона містить занадто багато вузлів її складових, що веде до зростання її металомісткості. Крім цього, у машини з'являються високі вимоги до точності виготовлення посадочних місць в опорній рамі, що тягне за собою неминуче здороження всієї машини. Крім цього, поняття точності відносне, тому необхідної абсолютної паралельності осей роликів і форми досягти неможливо, а відтак усунення джерела вібрації - нездійсненна задача. Крім цього, розташування двигунів і привідних опорних роликів в одній площині переднього ряду по обидві сторони форми не є гарантією відсутності джерела вібрації, так як бочки роликів не можуть бути виготовлені з нульовим допуском на розмір, а це призводить до різниці лінійних швидкостей по лінії контактів кожного з привідних роликів з ободом катання форми, що викличе ковзання і, як наслідок, - вібрацію. Підтвердженням вищесказаного є установка захисних прокладок в опорних роликах, як свідчення спроби боротьби зі слідством, а не з причиною виникнення вібрації. Відома машина відцентрового лиття пристрій якої викладено у заявці на винахід № а201511207 від 13.11.2015 року. Конструкція такої машини вибрана як найближчий аналог. Машина містить холості опорні ролики самоустановлювальної конструкції. Це забезпечує постійний лінійний контакт з катаючими поясками форм, виключається тим самим ефект "косих роликів", а, отже, рискання форми уздовж осі. Машина забезпечена також надійною трансмісією у вигляді пасової передачі на два провідних опорних ролики з тотожними передаточними відношеннями, розташованих по один бік від форми. Така кінематика приводу поглинає похибки виготовлення самих бочок привідних роликів і поясків катання форми (за рахунок пружного ковзання пасової передачі), що виключає появу ефектів ковзання на кордоні "привідний роликпоясок катання". Однак, у привідних роликів відомої конструкції відсутня здатність самовстановлюватися незалежно від похибок їх монтажу. Це є істотним недоліком, оскільки може сприяти виникненню вібрації і, як наслідок, до утворення тріщин у одержуваній продукції. Задачею винаходу є створення такої машини, яка була б позбавлена цього недоліку. Технічний результат досягається тим, що в машині відцентрового лиття, що містить станину, форму з пасками катання, холості самоустановлювальні опорні ролики, привідні опорні ролики, електродвигун та трансмісію, виконану у вигляді пасової передачі, відповідно до винаходу пасова передача містить два ведучих і два ведених шківи, пов'язаних кінематично і змонтованих кожен з них на своїх ведучих і ведених валах відповідно, розташованих співвісно між собою, причому передаточні відношення між згаданими шківами тотожні, при цьому ведені шківи виконують одночасно функцію півмуфт типу МУВП і кінематичного пов'язані з бочками привідних опорних роликів, що несуть в собі одночасно функцію других ведучих півмуфт типу муфт МУВП, причому бочки роликів змонтовані на зовнішніх обоймах дворядних сферичних роликових підшипників, внутрішні обойми яких зафіксовані на нерухомих осях. Ознаки, що характеризують винахід достатні для ефективної роботи машини відцентрового лиття без появи вібрації і досягнення позитивного результату у вирішенні поставленої задачі і необхідні для ідентифікації та відмінності заявленої машини від відомих в техніці, що свідчить про суттєвість ознак. Тому наведені ознаки є достатніми в усіх випадках, на які поширюється обсяг правової охорони. Суть машини пояснюється кресленнями: Фіг. 1-2 - на фігурі 1 - зображена машина - вигляд спереду; - на фігурі 2 - зображена кінематична схема машини. Машина містить два приводних опорних ролики 1, два холостих опорних ролики 2, два ведених вали 3, два ведених шківи 4, дві пасові передачі 5, два ведучих шківи 6, електродвигун 7, пояски катання форми 8, форму 9, станину 10. 1 UA 115832 C2 5 10 15 20 25 Машина працює таким чином. Крутний момент від електродвигуна 7 передається на два ведучих шківи 6 і далі через пасові передачі 5 на ведені шківи 4. Ведені вали 3 служать осями обертання ведених шківів 4 і привідних опорних роликів 1. Ведені шківи 4 виконують одночасно функції півмуфт - муфт типу МУВП кінематично пов'язані з привідними опорними роликами 1, які несуть в собі одночасно функцію других ведучих пів муфт - муфт типу МУВП. Отримавши обертання від шківа 4, привідний ролик 1 передає далі обертання пояскам катання 8 форми 9. Таке конструктивне рішення дозволяє привідному опорному ролику 1 придбати якість самовстановлювального, так як він змонтований на сферичному дворядному самовстановлювальному роликовому підшипнику. Таким чином, всі опорні ролики машини, без виключення, стають самовстановлювальними і тим самим забезпечується і автоматично підтримується безперервно лінійний контакт на кордоні "опорний ролик-поясок катання форми". В результаті виключається поява вогнищ вібрації в згаданих місцях. Відсутність вібрації забезпечує високу якість продукції і підвищує її конкурентоспроможність. ФОРМУЛА ВИНАХОДУ Машина відцентрового лиття, що містить станину, форму з пасками катання, холості самовстановлювальні опорні ролики, привідні опорні ролики, електродвигун та трансмісію, виконану у вигляді пасової передачі, яка відрізняється тим, що пасова передача містить два ведучих і два ведених шківи, пов'язаних кінематично і змонтованих кожен з них на своїх ведучих і ведених валах відповідно, розташованих співвісно між собою, причому передаточні відношення між згаданими шківами тотожні, при цьому ведені шківи виконують одночасно функцію півмуфт типу МУВП і кінематичного пов’язані з бочками привідних опорних роликів, що несуть в собі одночасно функцію других ведучих півмуфт типу муфт МУВП, причому бочки роликів змонтовані на зовнішніх обоймах дворядних сферичних роликових підшипників, внутрішні обойми яких зафіксовані на нерухомих осях. 2 UA 115832 C2 Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
