Привід обертання форм машин відцентрового лиття

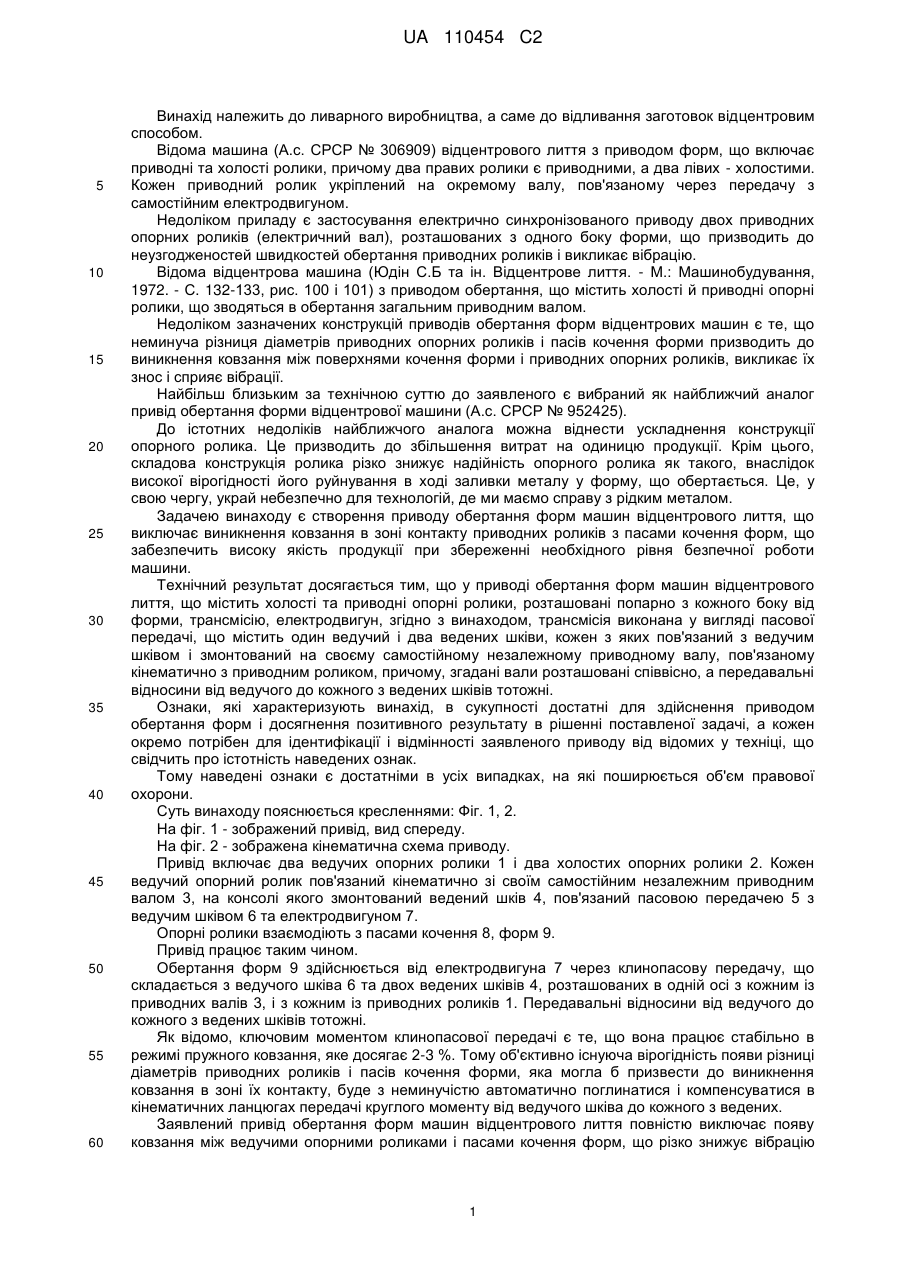

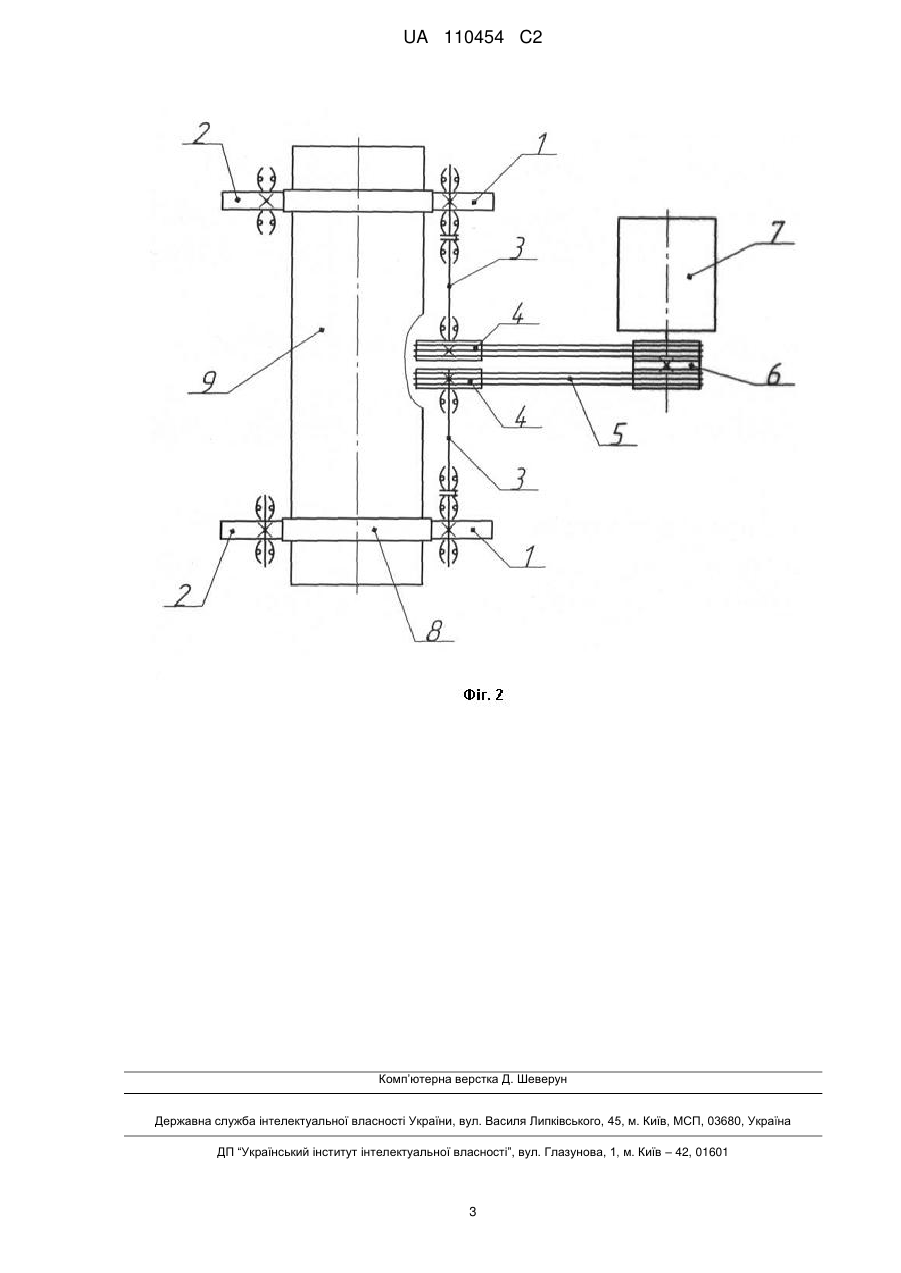

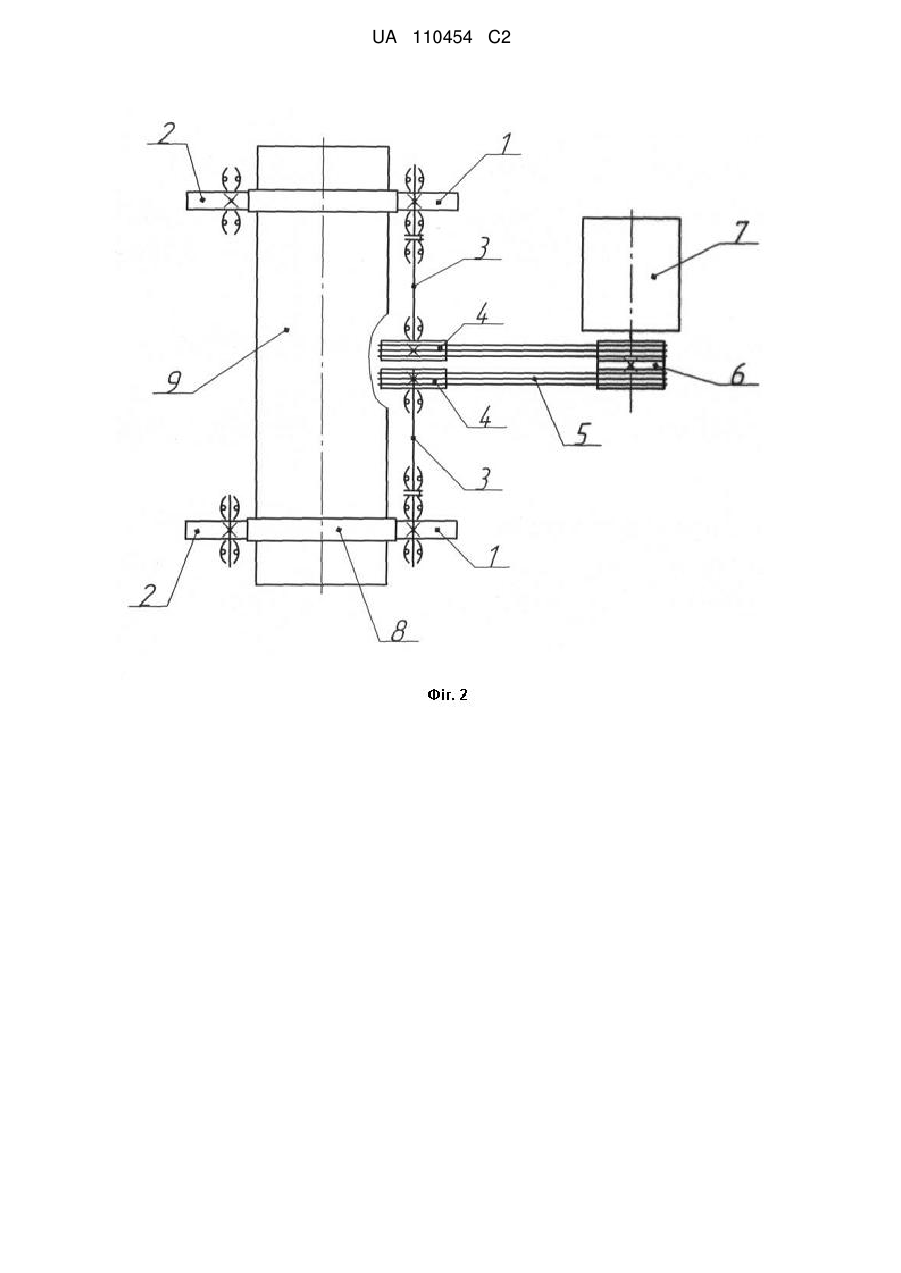

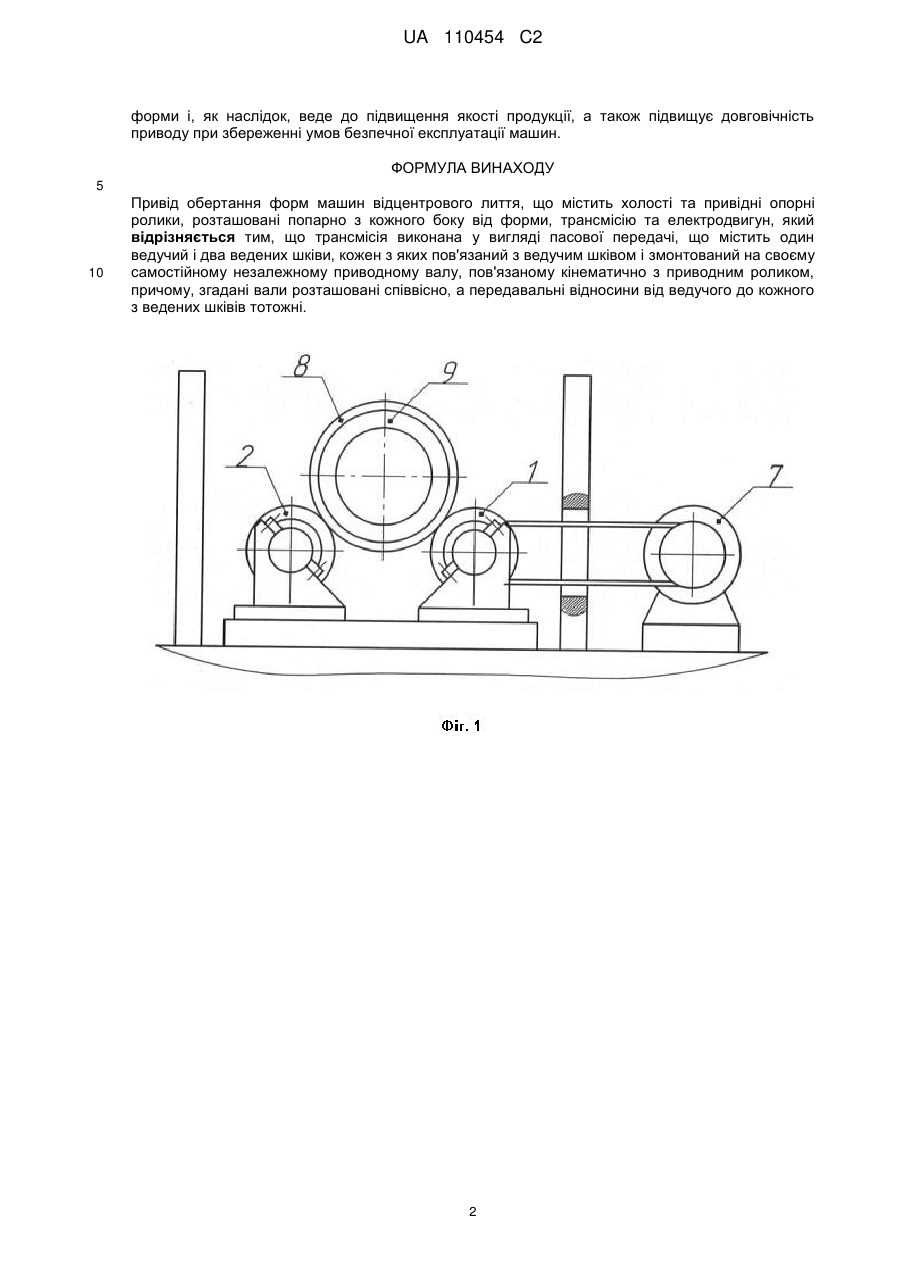

Реферат: Винахід належить до ливарного виробництва. Привід обертання форми машин відцентрового лиття містить холості та привідні опорні ролики, розташовані попарно з кожного боку від форми, трансмісію, та електродвигун, причому трансмісія виконана у вигляді пасової передачі, яка містить один ведучий і два ведених шківи, кожен з яких пов'язаний з ведучим шківом і змонтований на своєму самостійному незалежному приводному валу, пов'язаному кінематично з приводним роликом, причому, згадані вали розташовані співвісно, а передавальні відносини від ведучого до кожного з ведених шківів тотожні. Винахід дозволяє забезпечити високу якість продукції при збережені необхідного рівня безпечної роботи машини. UA 110454 C2 (12) UA 110454 C2 UA 110454 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до ливарного виробництва, а саме до відливання заготовок відцентровим способом. Відома машина (А.с. СРСР № 306909) відцентрового лиття з приводом форм, що включає приводні та холості ролики, причому два правих ролики є приводними, а два лівих - холостими. Кожен приводний ролик укріплений на окремому валу, пов'язаному через передачу з самостійним електродвигуном. Недоліком приладу є застосування електрично синхронізованого приводу двох приводних опорних роликів (електричний вал), розташованих з одного боку форми, що призводить до неузгодженостей швидкостей обертання приводних роликів і викликає вібрацію. Відома відцентрова машина (Юдін С.Б та ін. Відцентрове лиття. - М.: Машинобудування, 1972. - С. 132-133, рис. 100 і 101) з приводом обертання, що містить холості й приводні опорні ролики, що зводяться в обертання загальним приводним валом. Недоліком зазначених конструкцій приводів обертання форм відцентрових машин є те, що неминуча різниця діаметрів приводних опорних роликів і пасів кочення форми призводить до виникнення ковзання між поверхнями кочення форми і приводних опорних роликів, викликає їх знос і сприяє вібрації. Найбільш близьким за технічною суттю до заявленого є вибраний як найближчий аналог привід обертання форми відцентрової машини (А.с. СРСР № 952425). До істотних недоліків найближчого аналога можна віднести ускладнення конструкції опорного ролика. Це призводить до збільшення витрат на одиницю продукції. Крім цього, складова конструкція ролика різко знижує надійність опорного ролика як такого, внаслідок високої вірогідності його руйнування в ході заливки металу у форму, що обертається. Це, у свою чергу, украй небезпечно для технологій, де ми маємо справу з рідким металом. Задачею винаходу є створення приводу обертання форм машин відцентрового лиття, що виключає виникнення ковзання в зоні контакту приводних роликів з пасами кочення форм, що забезпечить високу якість продукції при збереженні необхідного рівня безпечної роботи машини. Технічний результат досягається тим, що у приводі обертання форм машин відцентрового лиття, що містить холості та приводні опорні ролики, розташовані попарно з кожного боку від форми, трансмісію, електродвигун, згідно з винаходом, трансмісія виконана у вигляді пасової передачі, що містить один ведучий і два ведених шківи, кожен з яких пов'язаний з ведучим шківом і змонтований на своєму самостійному незалежному приводному валу, пов'язаному кінематично з приводним роликом, причому, згадані вали розташовані співвісно, а передавальні відносини від ведучого до кожного з ведених шківів тотожні. Ознаки, які характеризують винахід, в сукупності достатні для здійснення приводом обертання форм і досягнення позитивного результату в рішенні поставленої задачі, а кожен окремо потрібен для ідентифікації і відмінності заявленого приводу від відомих у техніці, що свідчить про істотність наведених ознак. Тому наведені ознаки є достатніми в усіх випадках, на які поширюється об'єм правової охорони. Суть винаходу пояснюється кресленнями: Фіг. 1, 2. На фіг. 1 - зображений привід, вид спереду. На фіг. 2 - зображена кінематична схема приводу. Привід включає два ведучих опорних ролики 1 і два холостих опорних ролики 2. Кожен ведучий опорний ролик пов'язаний кінематично зі своїм самостійним незалежним приводним валом 3, на консолі якого змонтований ведений шків 4, пов'язаний пасовою передачею 5 з ведучим шківом 6 та електродвигуном 7. Опорні ролики взаємодіють з пасами кочення 8, форм 9. Привід працює таким чином. Обертання форм 9 здійснюється від електродвигуна 7 через клинопасову передачу, що складається з ведучого шківа 6 та двох ведених шківів 4, розташованих в одній осі з кожним із приводних валів 3, і з кожним із приводних роликів 1. Передавальні відносини від ведучого до кожного з ведених шківів тотожні. Як відомо, ключовим моментом клинопасової передачі є те, що вона працює стабільно в режимі пружного ковзання, яке досягає 2-3 %. Тому об'єктивно існуюча вірогідність появи різниці діаметрів приводних роликів і пасів кочення форми, яка могла б призвести до виникнення ковзання в зоні їх контакту, буде з неминучістю автоматично поглинатися і компенсуватися в кінематичних ланцюгах передачі круглого моменту від ведучого шківа до кожного з ведених. Заявлений привід обертання форм машин відцентрового лиття повністю виключає появу ковзання між ведучими опорними роликами і пасами кочення форм, що різко знижує вібрацію 1 UA 110454 C2 форми і, як наслідок, веде до підвищення якості продукції, а також підвищує довговічність приводу при збереженні умов безпечної експлуатації машин. ФОРМУЛА ВИНАХОДУ 5 10 Привід обертання форм машин відцентрового лиття, що містить холості та привідні опорні ролики, розташовані попарно з кожного боку від форми, трансмісію та електродвигун, який відрізняється тим, що трансмісія виконана у вигляді пасової передачі, що містить один ведучий і два ведених шківи, кожен з яких пов'язаний з ведучим шківом і змонтований на своєму самостійному незалежному приводному валу, пов'язаному кінематично з приводним роликом, причому, згадані вали розташовані співвісно, а передавальні відносини від ведучого до кожного з ведених шківів тотожні. 2 UA 110454 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
